Регулирующие клапаны с пилотным управлением КАТ19, для жидких неагрессивных сред t° до +80 °С (Торговый Дом АДЛ, Россия)

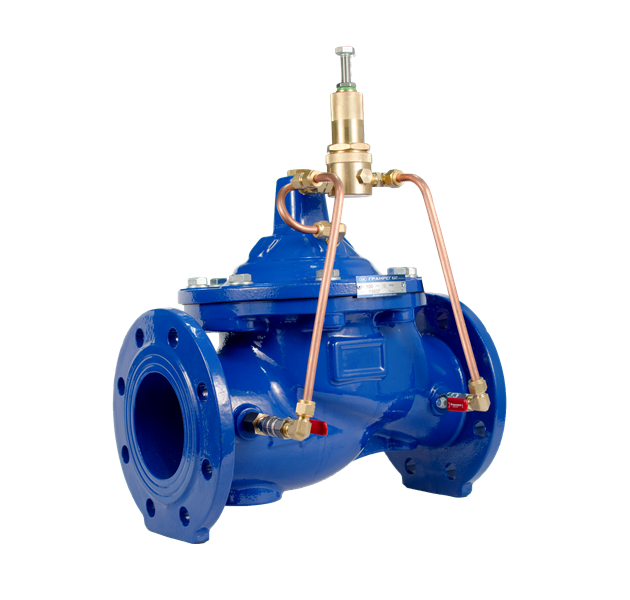

Редукционные клапаны КАТ 19/03

Клапан поддерживает постоянное предварительно установленное давление до себя независимо от колебаний расхода. Клапан полностью закрывается, когда давление до него падает ниже установленного и полностью открывается, когда давление до него превышает установленное.

Описание

Клапаны «Гранрег» серии КАТ19 являются регулирующими клапанами прямого действия с запорным плунжером и мембранным управляющим блоком. Используются для обеспечения широкого спектра функций управления и регулирования в системах подачи питьевой воды, в системах водоснабжения и пожаротушения, технологических процессах в промышленности и сельском хозяйстве.

Клапаны созданы в соответствии с требованиями к особо ответственным системам водоснабжения и пожаротушения.

Характеристики клапанов

• класс герметичности А;
• возможность регулирования потока среды при расходах, близких к нулю, при этом нет необходимости в установке специальных устройств, например, дроссельных клапанов, байпасных кранов и т.д.;
• обеспечение минимальных потерь давления при полностью открытом клапане;
• все модели клапанов могут применяться для разнообразных функций управления при использовании пилотных регуляторов;
• расположение верхней направляющей штока вне проточной части исключает засорение данного узла и позволяет обеспечить надежную работу клапана без заклиниваний;
• отсутствие дополнительных уплотнений по штоку;
• ремонтопригодность и простота в обслуживании в условиях неспециализированной мастерской.

Особенности конструкции

• корпус клапана изготавливается из высокопрочного чугуна, устойчивого к большим механическим и гидравлическим нагрузкам;
• седло, плунжер и направляющие могут быть выполнены из нержавеющей стали или алюминиево-бронзового сплава;
• встроенный фильтр с автоматической промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом;
