Регулирующие клапаны с пилотным управлением КАТ11, КАТ21 для жидких неагрессивных сред t° до +60 °С (Торговый Дом АДЛ, Россия)

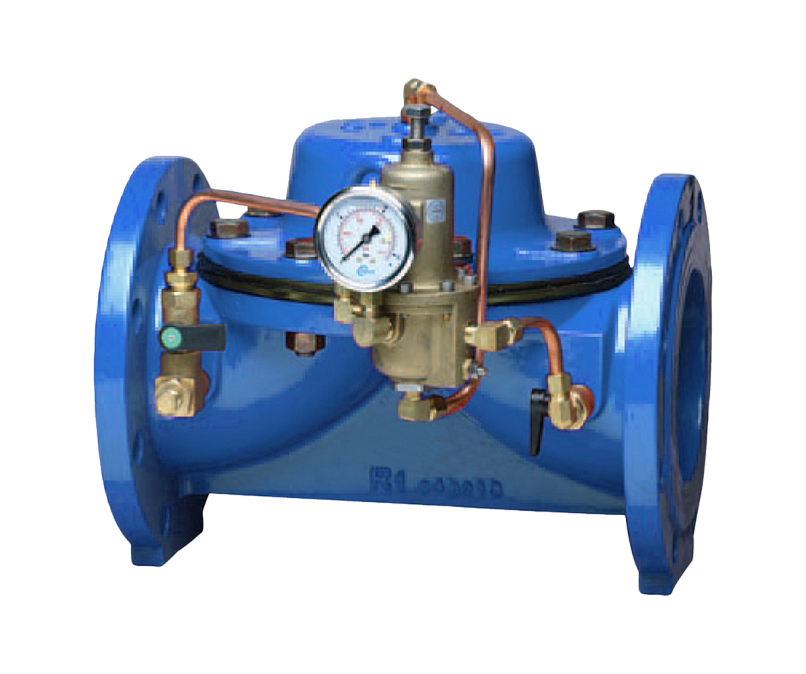

Перепускные клапаны КАТ 11/03

Клапан поддерживает постоянное предварительно установленное давление до себя независимо от колебаний расхода. Клапан полностью закрывается, когда давление до него падает ниже установленного и полностью открывается, когда давление до него превышает установленное.

Описание

Клапаны серии КАТ11 (КАТ21) представляют собой клапаны, где запорный орган выполнен в виде армированной диафрагмы. Используются для обеспечения широкого спектра функций управления и регулирования в системах водоснабжения, канализации, пожаротушения, технологических процессах в промышленности и сельском хозяйстве.

Клапаны управляются давлением жидкости, имеющимся в линии, либо давлением от внешнего источника, которое должно быть выше или равно давлению в линии. Простота конструкции клапанов серии КАТ11 (КАТ21) обеспечивает их легкое обслуживание без демонтажа из трубопровода. Обслуживание может выполняться необученным персоналом, использующим базовые инструменты.Отсутствуют оси, подшипники, уплотнения, которые подвержены коррозии. Нет износа и повреждений при работе с жидкостями, имеющими абразивные включения или агрессивными растворами.

Характеристики клапанов

• единственная подвижная деталь — армированная диафрагма;
• возможность управления от внешних источников энергии;
• возможность комплектации клапанов дополнительным устройством, обеспечивающим снижение скорости закрытия для предотвращения гидравлических ударов;
• все присоединения для подключения пилотной обвязки выполнены из нержавеющей стали;
• встроенный фильтр с автоматической промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом.

Особенности конструкции

• простота конструкции;
• исключительно низкие потери давления при высоких расходах;
• возможность регулировки при расходах от близких к нулю до максимальных — без использования дросселирующих регуляторов или байпасных кранов;
• подходит для любых натуральных жидкостей, морской воды, промышленных стоков;
• широкий выбор материалов, покрытий и типов диафрагм;
• все модели клапанов могут применяться для разнообразных функций управления при использовании пилотных регуляторов.
