Затворы Гранвэл ЗПВС с рукояткой
Затворы Гранвэл ЗПВС с рукояткой
-
Затворы дисковые поворотные
-
ЗПВС
-
Россия
-
ООО «Торговый Дом АДЛ»
| Артикул | DN | Габариты | Тип управления | Цена с НДС | Наличие | |
|---|---|---|---|---|---|---|

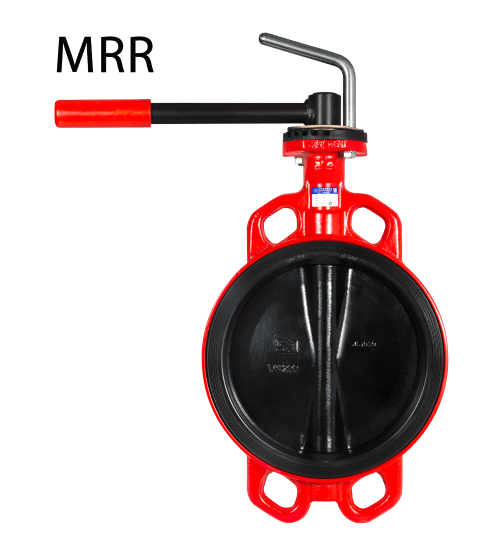

| BD01I124074 | 65 | 140х90х250 | Рукоятка MRR с произвольным положением | 6 091.00₽ | Под заказ | |
| BD01I137356 | 150 | 230х60х460 | Рукоятка MRR с произвольным положением | 11 837.00₽ | Под заказ | |
| BD01I118867 | 100 | 300х400х50 | Рукоятка MRR с произвольным положением | 8 159.00₽ | Под заказ | |
| BD01I118866 | 80 | 140х80х330 | Рукоятка MRR с произвольным положением | 6 436.00₽ | Под заказ | |
| BD01I118865 | 50 | 130х90х270 | Рукоятка MRR с произвольным положением | 5 516.00₽ | Под заказ | |
| BD01I139181 | 125 | 400х450х100 | Рукоятка MRR с произвольным положением | 10 113.00₽ | Под заказ | |
| BD01I141236 | 40 | 350х200х40 | Рукоятка MRR с произвольным положением | 5 286.00₽ | Под заказ | |
| BD01I141235 | 32 | 200х250х50 | Рукоятка MRR с произвольным положением | 5 286.00₽ | Под заказ | |

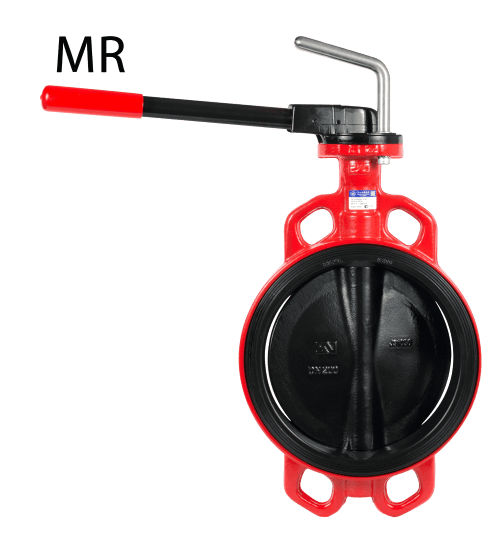

| BD01I74850 | 40 | 280х340х100 | Рукоятка MR с произвольным положением | 5 516.00₽ | Под заказ | |
| BD01I33051 | 100 | 150х90х370 | Рукоятка MR с произвольным положением | 8 504.00₽ | В наличии | |
| BD01I33047 | 80 | 300х300х100 | Рукоятка MR с произвольным положением | 6 895.00₽ | В наличии | |
| BD01I25839 | 150 | 300х400х100 | Рукоятка MR с произвольным положением | 12 067.00₽ | В наличии | |
| BD01I79990 | 32 | 300х300х100 | Рукоятка MR с произвольным положением | 5 516.00₽ | Под заказ | |
| BD01I77548 | 125 | 420х90х440 | Рукоятка MR с произвольным положением | 10 343.00₽ | В наличии | |
| BD01I41117 | 65 | 350х90х360 | Рукоятка MR с произвольным положением | 6 321.00₽ | В наличии | |
| BD01I40766 | 50 | 130х90х300 | Рукоятка MR с произвольным положением | 5 746.00₽ | В наличии | |
| BD01I17115 | 200 | 255х90х510 | Рукоятка MR с произвольным положением | 20 456.00₽ | В наличии | |

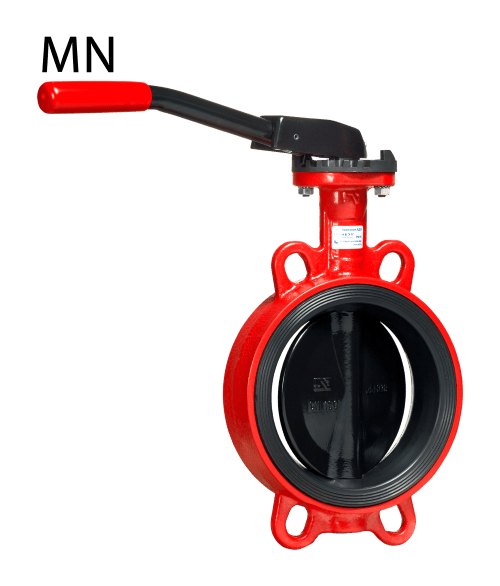

| BD01I12795 | 150 | 210х90х370 | Рукоятка MN с фиксацией положения | 11 733.00₽ | В наличии | |
| BD01I12794 | 125 | 185х90х350 | Рукоятка MN с фиксацией положения | 9 998.00₽ | В наличии | |
| BD01I12792 | 100 | 90х145х320 | Рукоятка MN с фиксацией положения | 7 780.00₽ | В наличии | |
| BD01I12791 | 80 | 150х90х180 | Рукоятка MN с фиксацией положения | 6 324.00₽ | В наличии | |
| BD01I12790 | 65 | 300х90х255 | Рукоятка MN с фиксацией положения | 5 746.00₽ | В наличии | |
| BD01I30795 | 50 | 150х90х250 | Рукоятка MN с фиксацией положения | 5 229.00₽ | В наличии | |
| BD01I30645 | 40 | 220х90х215 | Рукоятка MN с фиксацией положения | 4 827.00₽ | В наличии | |
| BD01I30643 | 32 | 120х90х210 | Рукоятка MN с фиксацией положения | 4 827.00₽ | В наличии | |
| BD01I94697 | 200 | 300х230х50 | Рукоятка MRR с произвольным положением | 20 341.00₽ | В наличии |
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
