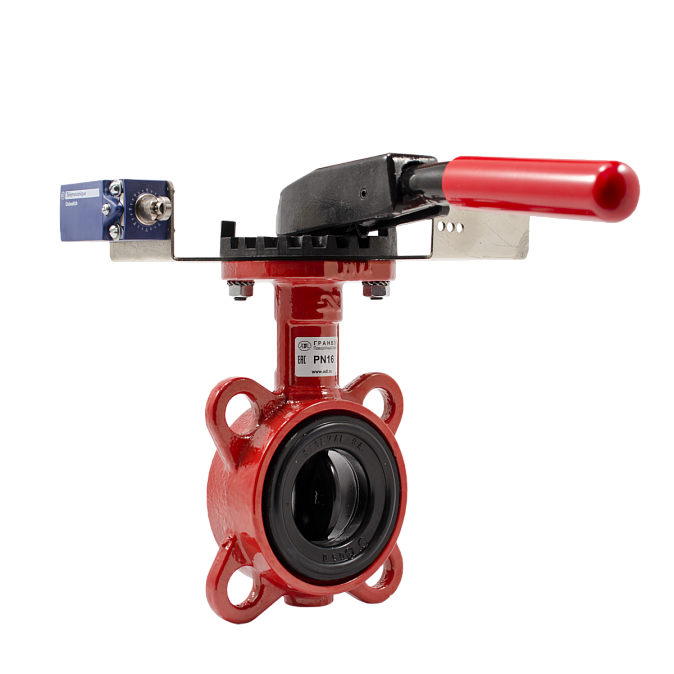

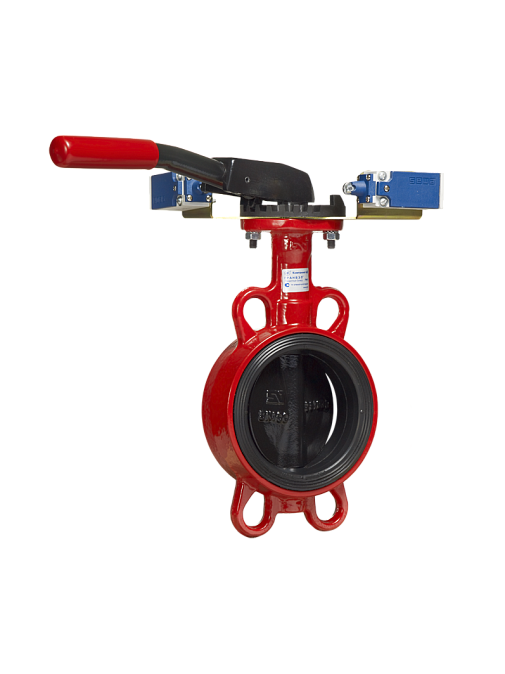

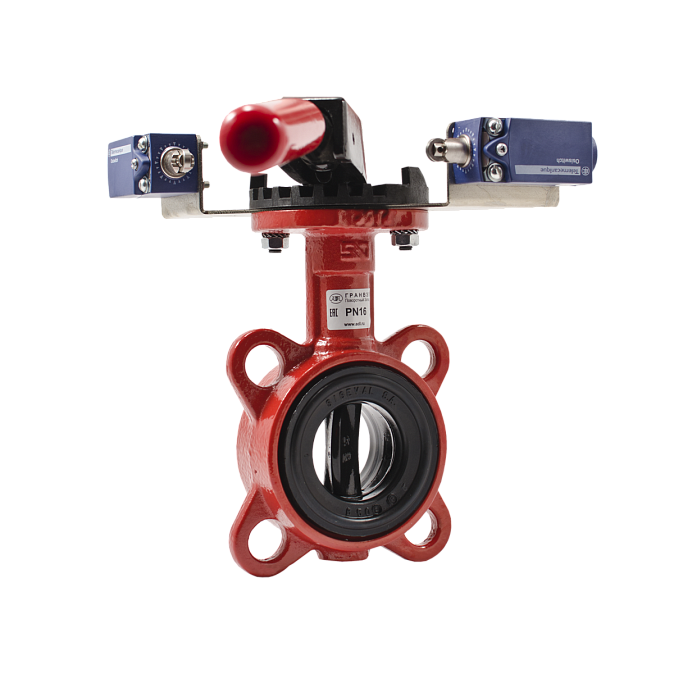

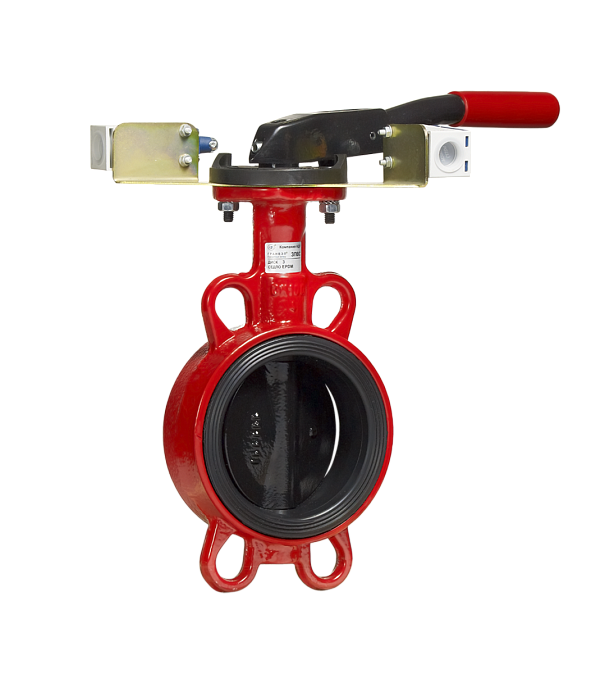

Затворы Гранвэл ЗПВС с концевиками
Затворы Гранвэл ЗПВС с концевиками
-
Затворы дисковые поворотные
-
ЗПВС
-
Россия
-
ООО «Торговый Дом АДЛ»
| Артикул | DN | PN | Габариты | Тип управления | Цена с НДС | Наличие | |
|---|---|---|---|---|---|---|---|
| BD01O151477 | 200 | 16 | 260х170х500 | Рукоятка с произвольным положением | 24 568.00₽ | В наличии | |
| BD01O151476 | 150 | 16 | 400х400х200 | Рукоятка MN с фиксацией положения | 15 846.00₽ | Под заказ | |
| BD01O151474 | 125 | 16 | 180х50х360 | Рукоятка MN с фиксацией положения | 14 110.00₽ | Под заказ | |
| BD01O151473 | 100 | 16 | 350х350х100 | Рукоятка MN с фиксацией положения | 11 892.00₽ | Под заказ | |
| BD01O151472 | 80 | 16 | 270х150х290 | Рукоятка MN с фиксацией положения | 10 447.00₽ | Под заказ | |
| BD01O151469 | 65 | 16 | 270х90х250 | Рукоятка MN с фиксацией положения | 9 858.00₽ | Под заказ | |
| BD01O151465 | 50 | 16 | 320х250х150 | Рукоятка MN с фиксацией положения | 9 341.00₽ | Под заказ | |
| BD01O151464 | 40 | 16 | 280х80х210 | Рукоятка MN с фиксацией положения | 9 054.00₽ | Под заказ | |
| BD01O151462 | 32 | 16 | 300х250х150 | Рукоятка MN с фиксацией положения | 8 939.00₽ | Под заказ | |
| BD01O432057 | 80 | 16 | 270х150х290 | Рукоятка с произвольным положением | 11 007.00₽ | Под заказ | |
| BD01O432055 | 100 | 16 | 520х333х384 | Рукоятка с произвольным положением | 12 616.00₽ | Под заказ | |
| BD01O432054 | 125 | 16 | 350х400х100 | Рукоятка с произвольным положением | 14 225.00₽ | В наличии | |
| BD01O432050 | 150 | 16 | 350х440х100 | Рукоятка с произвольным положением | 16 179.00₽ | Под заказ | |
| BD01O459890 | 65 | 16 | 46х314х317 | Рукоятка с произвольным положением | 10 433.00₽ | Под заказ | |
| BD01O459888 | 32 | 16 | 33х294х276 | Рукоятка с произвольным положением | 9 628.00₽ | Под заказ | |
| BD01O442058 | 50 | 16 | 280х350х150 | Рукоятка с произвольным положением | 9 858.00₽ | Под заказ | |

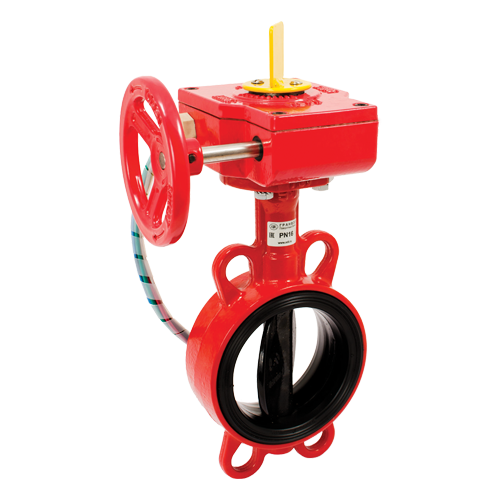

| BD01F131167 | 125 | 16 | 450х230х170 | Редуктор | По запросу | Под заказ | |
| BD01F142239 | 65 | 16 | 250х150х400 | Редуктор | По запросу | Под заказ | |
| BD01F125842 | 80 | 16 | 200х120х410 | Редуктор | По запросу | Под заказ |
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
