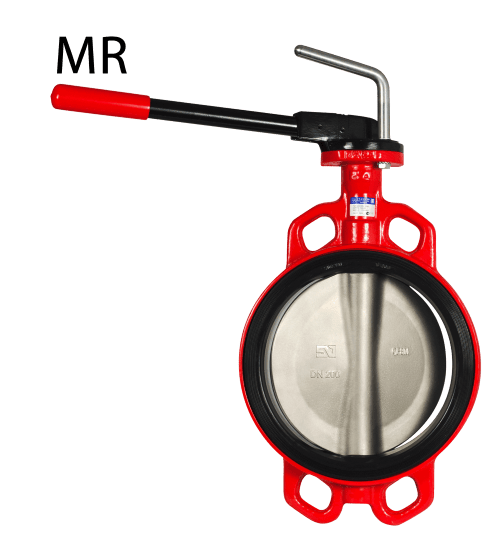

Затворы Гранвэл ЗПВЛ с рукояткой
Затворы Гранвэл ЗПВЛ с рукояткой
-
Затворы дисковые поворотные
-
ЗПВЛ
-
Россия
-
ООО «Торговый Дом АДЛ»
| Артикул | DN | Габариты | Тип управления | Цена с НДС | Наличие | |
|---|---|---|---|---|---|---|
| BD01A30903 | 50 | 150х90х300 | Рукоятка MR с произвольным положением | 9 711₽ | Под заказ | |
| BD01A39040 | 150 | 460х420х100 | Рукоятка MR с произвольным положением | 26 666₽ | Под заказ | |
| BD01A40914 | 125 | 280х350х70 | Рукоятка MR с произвольным положением | 21 182₽ | Под заказ | |
| BD01A39039 | 100 | 150х90х370 | Рукоятка MR с произвольным положением | 13 286₽ | Под заказ | |
| BD01A39038 | 80 | 350х90х350 | Рукоятка MR с произвольным положением | 11 037₽ | Под заказ | |
| BD01A12818 | 200 | 255х90х510 | Рукоятка MR с произвольным положением | 38 644₽ | Под заказ | |
| BD01A12817 | 150 | 210х90х370 | Рукоятка MN с фиксацией положения | 26 244₽ | В наличии | |
| BD01A12816 | 125 | 185х90х350 | Рукоятка MN с фиксацией положения | 20 760₽ | В наличии | |
| BD01A12815 | 100 | 145х90х310 | Рукоятка MN с фиксацией положения | 12 864₽ | В наличии | |
| BD01A12814 | 80 | 145х90х280 | Рукоятка MN с фиксацией положения | 10 773₽ | В наличии | |
| BD01A12813 | 65 | 90х135х250 | Рукоятка MN с фиксацией положения | 9 694₽ | В наличии | |
| BD01A30812 | 50 | 150х90х250 | Рукоятка MN с фиксацией положения | 9 267₽ | В наличии | |
| BD01A30666 | 40 | 120х90х220 | Рукоятка MN с фиксацией положения | 9 119₽ | В наличии | |
| BD01A30665 | 32 | 120х90х210 | Рукоятка MN с фиксацией положения | 9 119₽ | В наличии | |
| BD01A99584 | 65 | 360х90х310 | Рукоятка MR с произвольным положением | 10 057₽ | Под заказ | |
| BD01A99583 | 40 | 300х350х80 | Рукоятка MR с произвольным положением | 9 575₽ | Под заказ | |
| BD01A141171 | 50 | 350х50х320 | Рукоятка MRR с произвольным положением | 9 538₽ | Под заказ | |
| BD01A141170 | 40 | 33х310х279 | Рукоятка MRR с произвольным положением | 9 454₽ | В наличии | |
| BD01A141169 | 32 | 330х306х276 | Рукоятка MRR с произвольным положением | 9 454₽ | Под заказ | |
| BD01A98224 | 200 | 260х80х510 | Рукоятка MRR с произвольным положением | 38 268₽ | В наличии | |
| BD01A99028 | 150 | 50х50х60 | Рукоятка MRR с произвольным положением | 26 290₽ | В наличии | |
| BD01A112671 | 32 | 33х290х270 | Рукоятка MR с произвольным положением | 9 575₽ | Под заказ |
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
