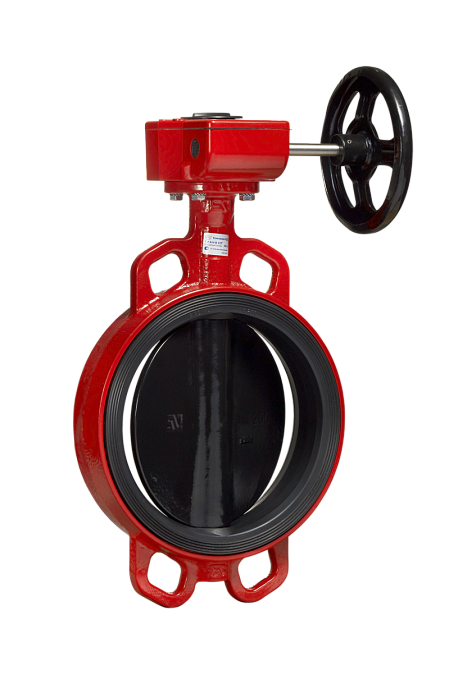

Затворы Гранвэл ЗПТС с редуктором
Затворы Гранвэл ЗПТС с редуктором
-
Затворы дисковые поворотные
-
ЗПТС
-
Россия
-
ООО «Торговый Дом АДЛ»
| Артикул | DN | PN | Габариты | Цена с НДС | Наличие | |
|---|---|---|---|---|---|---|
| BD01N78118 | 600 | 16 | 326х720х1278 | 580 518.00₽ | Под заказ | |
| BD01N78116 | 500 | 16 | 750х250х1000 | 381 342.00₽ | Под заказ | |
| BD01N78088 | 400 | 16 | 480х250х800 | 162 035.00₽ | Под заказ | |
| BD01N78083 | 350 | 16 | 500х400х150 | 112 854.00₽ | Под заказ | |
| BD01N145342 | 450 | 16 | 236х536х1021 | 357 961.00₽ | Под заказ | |
| BD01N83796 | 800 | 16 | 396х926х1529 | 1 315 617.00₽ | Под заказ | |
| BD01N83795 | 700 | 16 | 326х830х1397 | 989 170.00₽ | Под заказ | |
| BD01N92051 | 900 | 16 | 396х1010х1619 | 1 977 767.00₽ | Под заказ | |
| BD01N92048 | 900 | 10 | 396х1010х1619 | 1 808 852.00₽ | Под заказ | |
| BD01N145642 | 450 | 10 | 236х536х1021 | 282 608.00₽ | Под заказ | |
| BD01N97034 | 1000 | 10 | 396х1120х1759 | 2 600 862.00₽ | Под заказ | |
| BD01N100118 | 700 | 10 | 326х830х1397 | 854 130.00₽ | Под заказ | |
| BD01N30672 | 300 | 16 | 380х180х620 | 89 401.00₽ | Под заказ | |
| BD01N30671 | 250 | 16 | 600х330х200 | 59 309.00₽ | В наличии | |
| BD01N75158 | 800 | 10 | 396х926х1529 | 1 137 565.00₽ | Под заказ | |
| BD01N42041 | 600 | 10 | 326х720х1278 | 437 507.00₽ | Под заказ | |
| BD01N77837 | 500 | 10 | 1000х700х200 | 328 889.00₽ | Под заказ | |
| BD01N46380 | 400 | 10 | 480х210х780 | 127 935.00₽ | Под заказ | |
| BD01N40636 | 350 | 10 | 490х490х780 | 100 330.00₽ | Под заказ | |
| BD01N27263 | 200 | 16 | 260х140х510 | 27 996.00₽ | В наличии | |
| BD01N27262 | 150 | 16 | 210х120х430 | 20 592.00₽ | В наличии | |
| BD01N27261 | 125 | 16 | 185х120х400 | 19 088.00₽ | В наличии | |
| BD01N27260 | 100 | 16 | 200х200х100 | 16 080.00₽ | В наличии | |
| BD01N27259 | 80 | 16 | 150х120х340 | 14 808.00₽ | В наличии | |
| BD01N27258 | 65 | 16 | 320х200х150 | 14 114.00₽ | В наличии | |
| BD01N44492 | 50 | 16 | 180х80х250 | 13 535.00₽ | Под заказ | |
| BD01N44490 | 40 | 16 | 200х200х50 | 13 188.00₽ | Под заказ | |
| BD01N70415 | 32 | 16 | 250х200х100 | 13 188.00₽ | Под заказ |
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
