Затворы Гранвэл ЗПТЛ с рукояткой
Затворы Гранвэл ЗПТЛ с рукояткой
-
Затворы дисковые поворотные
-
ЗПТЛ
-
Россия
-
ООО «Торговый Дом АДЛ»
| Артикул | DN | Габариты | Тип управления | Цена с НДС | Наличие | |
|---|---|---|---|---|---|---|
| BD01M660789 | 200 | 257х90х508 | Рукоятка MR с произвольным положением | 38 644₽ | Под заказ | |

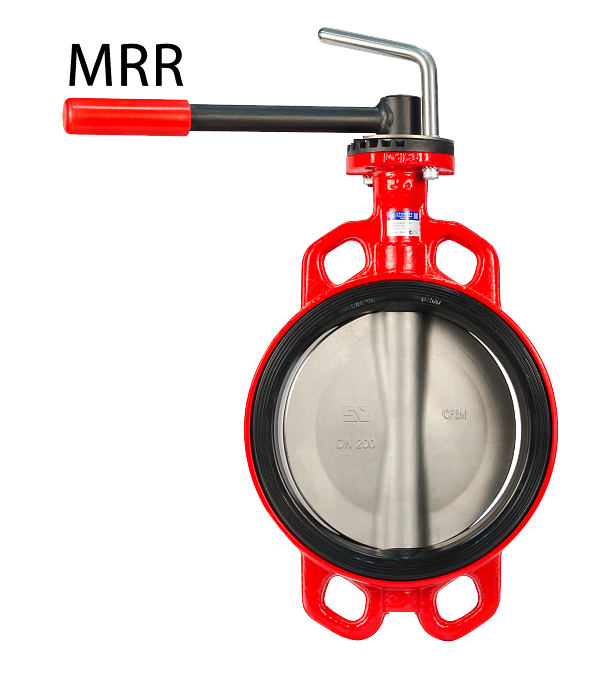

| BD01M112640 | 80 | 300х400х50 | Рукоятка MRR с произвольным положением | 10 916₽ | Под заказ | |
| BD01M112639 | 50 | 200х400х50 | Рукоятка MRR с произвольным положением | 9 538₽ | Под заказ | |
| BD01M126075 | 65 | 250х400х70 | Рукоятка MRR с произвольным положением | 9 939₽ | Под заказ | |
| BD01M141270 | 100 | 106х52х384 | Рукоятка MRR с произвольным положением | 13 165₽ | Под заказ | |
| BD01M141269 | 40 | 250х450х50 | Рукоятка MRR с произвольным положением | 9 454₽ | Под заказ | |
| BD01M141268 | 32 | 200х250х50 | Рукоятка MRR с произвольным положением | 9 454₽ | Под заказ | |
| BD01M38938 | 150 | 250х200х80 | Рукоятка MR с произвольным положением | 26 666₽ | Под заказ | |
| BD01M38937 | 125 | 180х90х400 | Рукоятка MR с произвольным положением | 21 182₽ | Под заказ | |
| BD01M40469 | 100 | 420х60х390 | Рукоятка MR с произвольным положением | 13 286₽ | Под заказ | |
| BD01M38936 | 80 | 350х340х90 | Рукоятка MR с произвольным положением | 11 037₽ | Под заказ | |
| BD01M42959 | 65 | 340х340х70 | Рукоятка MR с произвольным положением | 10 057₽ | Под заказ | |
| BD01M40938 | 50 | 340х300х80 | Рукоятка MR с произвольным положением | 9 711₽ | Под заказ | |
| BD01M40939 | 40 | 180х230х40 | Рукоятка MR с произвольным положением | 9 575₽ | Под заказ | |
| BD01M40940 | 32 | 150х350х50 | Рукоятка MR с произвольным положением | 9 575₽ | Под заказ | |

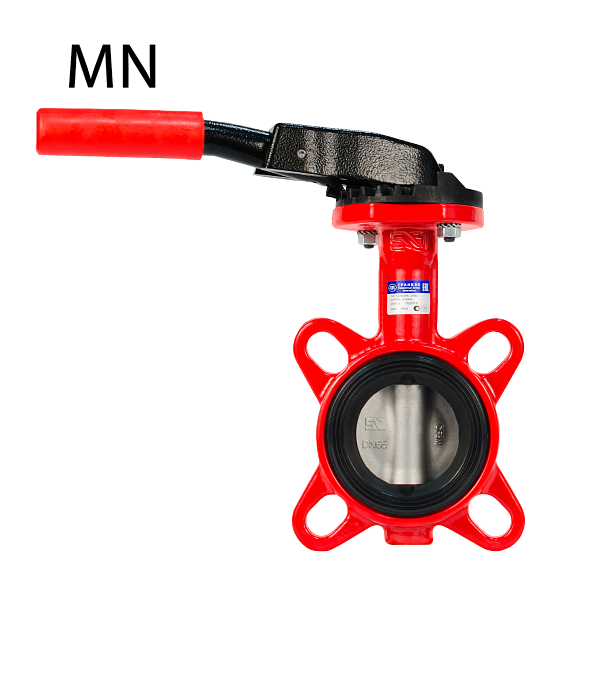

| BD01M12808 | 150 | 210х90х370 | Рукоятка MN с фиксацией положения | 26 244₽ | В наличии | |
| BD01M12807 | 125 | 185х90х350 | Рукоятка MN с фиксацией положения | 20 760₽ | В наличии | |
| BD01M12806 | 100 | 350х340х100 | Рукоятка MN с фиксацией положения | 12 864₽ | В наличии | |
| BD01M12805 | 80 | 330х340х100 | Рукоятка MN с фиксацией положения | 10 773₽ | В наличии | |
| BD01M12804 | 65 | 300х100х300 | Рукоятка MN с фиксацией положения | 9 694₽ | В наличии | |
| BD01M12802 | 50 | 125х90х220 | Рукоятка MN с фиксацией положения | 9 267₽ | В наличии | |
| BD01M30695 | 40 | 290х240х100 | Рукоятка MN с фиксацией положения | 9 119₽ | В наличии | |
| BD01M30675 | 32 | 120х90х210 | Рукоятка MN с фиксацией положения | 9 119₽ | В наличии | |
| BD01M111995 | 150 | 370х90х450 | Рукоятка MRR с произвольным положением | 26 290₽ | Под заказ | |
| BD01M84597 | 200 | 470х400х80 | Рукоятка MRR с произвольным положением | 38 268₽ | В наличии | |
| BD01M84595 | 125 | 416х438х83 | Рукоятка MRR с произвольным положением | 20 806₽ | Под заказ |
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
