Стекла смотровые АДЛ CC04
Стекла смотровые АДЛ CC04
-
Стекла смотровые
-
СС04.03
-
Россия
-
ООО «Торговый Дом АДЛ»
| Артикул | DN | Габариты | Цена с НДС | Наличие | |
|---|---|---|---|---|---|
| GZ02A412718 | 150 | 600х400х600 | По запросу | В наличии | |
| GZ02A412714 | 100 | 300х250х250 | 59 329₽ | Под заказ | |
| GZ02A412709 | 40 | 190х155х320 | 17 646₽ | В наличии | |
| GZ02A412708 | 32 | 175х135х210 | 16 651₽ | В наличии | |
| GZ02A412707 | 25 | 160х115х205 | 13 563₽ | В наличии | |
| GZ02A412706 | 20 | 150х100х210 | 11 359₽ | В наличии | |
| GZ02A412705 | 15 | 125х95х185 | 10 698₽ | В наличии | |
| GZ02A411484 | 200 | 400х600х550 | 237 084₽ | Под заказ |

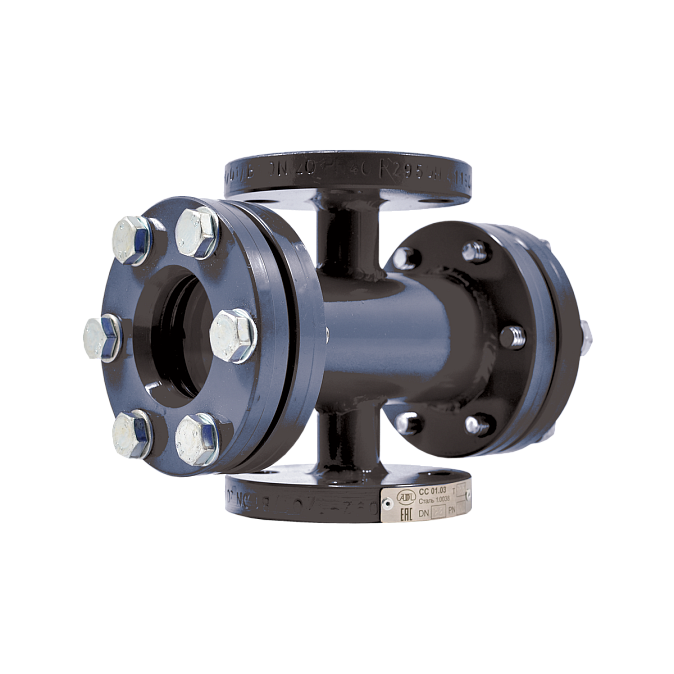

Смотровое стекло серии CC04, двухстороннее DN 15–200
Для визуального контроля направления и состояния рабочей среды в трубопроводах.
Установка смотрового стекла позволяет выявить нарушение функционирования запорной арматуры, фильтров и другого оборудования, а также контролировать работу конденсатоотводчиков. Применяется для установки на трубопроводах, транспортирующих жидкости, пар, конденсат в различных отраслях промышленности: пищевой, химической, нефтегазовой, фармацевтической и др.
Присоединение
Фланцы по DIN.
Установка
Устанавливается по направлению потока рабочей среды после запорной арматуры, фильтров, конденсатоотводчиков.
Вариант применения смотрового стекла серии СС04 в типовой схеме обвязки тупиковой ветви паропровода
| Тип | Марка | Производитель | |
|---|---|---|---|
| 1 | Клапан запорный | «Гранвент» | Торговый Дом АДЛ (Россия) |
| 2 | Фильтр | IS | Торговый Дом АДЛ (Россия) |
| 3 | Конденсатоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 4 | Смотровое стекло | СС | Торговый Дом АДЛ (Россия) |
| 5 | Обратный клапан | «Гранлок» | Торговый Дом АДЛ (Россия) |
