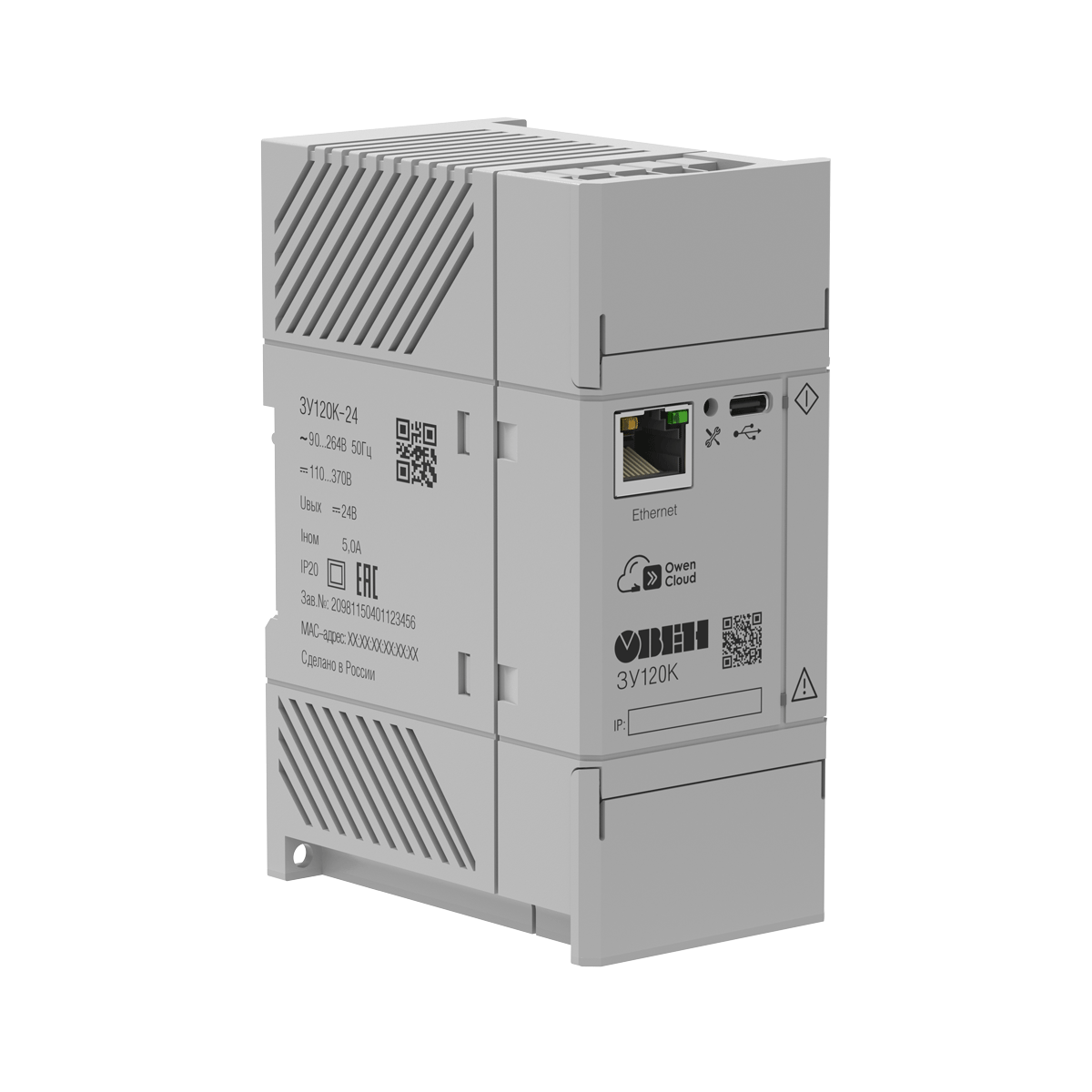

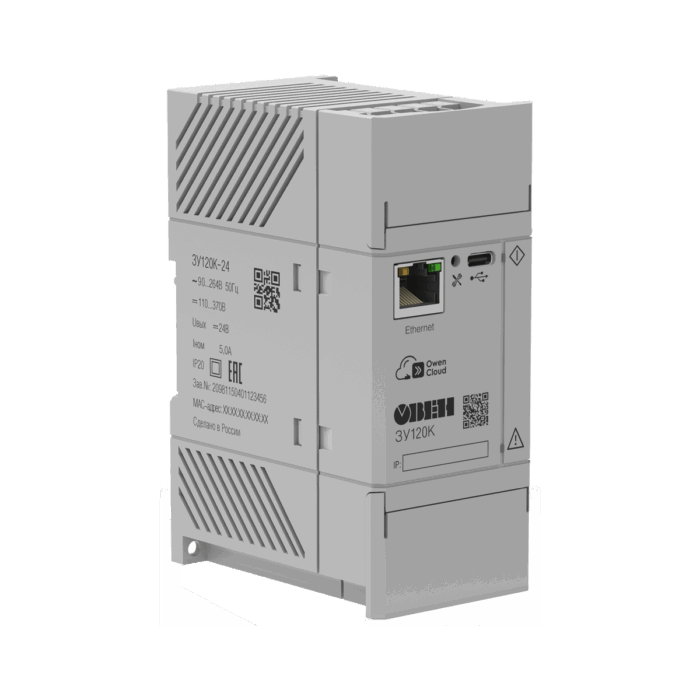

Зарядные устройства ОВЕН ЗУ120К и ЗУ100К предназначены для непрерывного подключения к аккумуляторным батареям и поддержания их в режиме постоянной готовности. В составе щита управления устройства могут использоваться для работы с дизельными, бензиновыми и газовыми электростанциями для заряда стартерных свинцово-кислотных АКБ или для питания различного промышленного оборудования с зарядом литиевых АКБ.
Прибор является частью «Экосистемы-210» компании «ОВЕН». Встроенные программные алгоритмы позволяют блоку питания передавать данные о своем состоянии по сети Ethernet и в облачный сервис OwenCloud.
Особенности и преимущества:
- Широкий диапазон питания переменного тока 90…264 В.
- Диапазон подстройки выходного напряжения (Uвых) от 15 до 29,4 В или от 8 до 15 В.
- Ограничение выходного тока 125 % от номинального значения (Iвых) 5 А или 8,5 А.
- Рабочий диапазон температур: -40…+60 °С – без снижения рабочих характеристик.
- Удобный монтаж в шкаф автоматики: компактный корпус шириной 52 мм.
- Многоступенчатый метод заряда батарей.
- Поддержка свинцово-кислотных и литий-ионных аккумуляторов в режиме «Авто», поддержка других типов аккумуляторов в режиме «Пользовательский».
- Встроенные защиты: по выходному току, от перегрева прибора и внешних заряжаемых АКБ, КЗ, от инверсии полярности на выходе (переполюсовки), автоматический перезапуск после «Аварии».
- Контроль наличия внешней АКБ, измерение внешней температуры АКБ – работа с датчиком температуры.
- Световая индикация режимов работы прибора.
- Конфигурирование и регулировка напряжения и выходного тока с помощью Owen Configurator по Ethernet или USB Type-C.
Примеры применения
Зарядное устройство работает параллельно зарядным генераторам двигателя и обеспечивает необходимый режим работы стартерной АКБ
Спецификации
|
Наименование |
Значение |
|
|
ЗУ120К-24 |
ЗУ100К-12 |
|
|
Выходные параметры |
|
|
|
Номинальное напряжение (Uном) |
24 В |
12 В |
|
Номинальный ток (Iном) |
5 А |
8,5 А |
|
Номинальная мощность(Pном) |
120 Вт |
100 Вт |
|
Диапазон подстройки выходного напряжения |
15,0…29,4 В |
8,0…15,0 В |
|
Диапазон подстройки выходного тока |
0,1…6,0 А |
0,1…11,0 А |
|
Допустимое отклонение напряжения, в том числе: |
||
|
— нестабильность выходного напряжения от входного напряжения |
±0,7 % |
|
|
— нестабильность выходного напряжения от выходного тока |
±2 % |
|
|
— коэффициент температурной нестабильности |
±0,02 % / °С |
|
|
Размах напряжения шума и пульсаций (межпиковое), не более |
120 мВ |
200 мВ |
|
Время установления выходного напряжения, не более |
5 с |
|
|
Входные параметры |
||
|
Рабочее напряжение питания переменного тока |
90…264 В |
|
|
Частота переменного тока |
47…63 Гц |
|
|
Рабочее напряжение питания постоянного тока |
110…370 В |
|
|
Максимальный ток потребления |
1,65 А |
|
|
Пусковой ток, не более |
30 А |
|
|
КПД, не менее** |
90 % |
88 % |
|
Дискретный выход |
||
|
Количество |
1 |
|
|
Тип выхода |
Оптопара транзисторная n-p-n-типа |
|
|
Максимальный коммутируемый ток |
50 мА |
|
|
Максимальное коммутируемое напряжение |
80 В |
|
|
Безопасностьи ЭМС |
||
|
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока |
106…125 % от Iном |
|
|
Тип защиты от перегрева – отключение выхода: порог отключения выхода, не более |
100 °С |
|
|
Тип защиты от перегрева АКБ* – отключение выхода: порог отключения выхода, не более |
50 °С |
|
|
Тип защиты от глубокого разряда – отключение выхода: порог отключения выхода, не менее |
15 В |
7,5 В |
|
Тип защиты от перезаряда – отключение цепи заряда: порог отключения |
29,4 В |
14,65 В |
|
Тип защиты от КЗ – отключение выхода |
Есть |
|
|
Устойчивость к воздействию одиночных механических ударов, падению в транспортной таре и воздействию вибрации |
Соответствуют ГОСТ IEC 61131-2 |
|
|
Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4 |
Критерий качества В |
|
|
Излучение радиопомех (помехоэмиссия) |
Соответствует ГОСТ 32132.3** |
|
|
Степень защиты по ГОСТ 14254 |
IP20 |
|
|
Категория перенапряжения по ГОСТ Р 50571.19 |
II |
|
|
Степень загрязнения по ГОСТ Р 50030.1 |
2 |
|
|
Сопротивление изоляции (вход – выход – корпус) при 500 В, не менее |
20 МОм |
|
|
Условия эксплуатации |
||
|
Рабочий диапазон температур окружающей среды |
-40…+60 °С |
|
|
Температура хранения и транспортирования |
-40…+60 °С |
|
|
Влажность воздуха при +25 °С и более низких температурах без конденсации влаги, не более |
80 % |
|
|
Атмосферное давление |
84…106,7 кПа |
|
|
Измерительные входы |
||
|
Количество входов термопреобразователей сопротивления (ТС) |
1 |
|
|
Диапазон измерения температуры внешним датчиком ТС |
-5…+55 °С |
|
|
Время опроса входа ТС*** |
1 с |
|
|
Предел допускаемой основной приведенной (к диапазону измерений) погрешности |
5,0 % |
|
|
Прочее |
||
|
Срок эксплуатации |
10 лет |
|
|
Срок гарантийного обслуживания, не менее |
2 года |
|
|
Средняя наработка на отказ |
70 000 ч |
|
|
Масса, не более: |
||
|
— без упаковки |
0,45 кг |
|
|
— в упаковке |
0,55 кг |
|
ПРИМЕЧАНИЕ
* При условии подключения внешнего датчика ТС к АКБ.
** При условии подключения функционального заземления.
*** ТС – датчик PT1000.
