Затворы Гранвэл ЗПТС с рукояткой
Затворы Гранвэл ЗПТС с рукояткой
-
Затворы дисковые поворотные
-
ЗПТС
-
Россия
-
ООО «Торговый Дом АДЛ»
| Артикул | DN | Габариты | Тип управления | Цена с НДС | Наличие | |
|---|---|---|---|---|---|---|

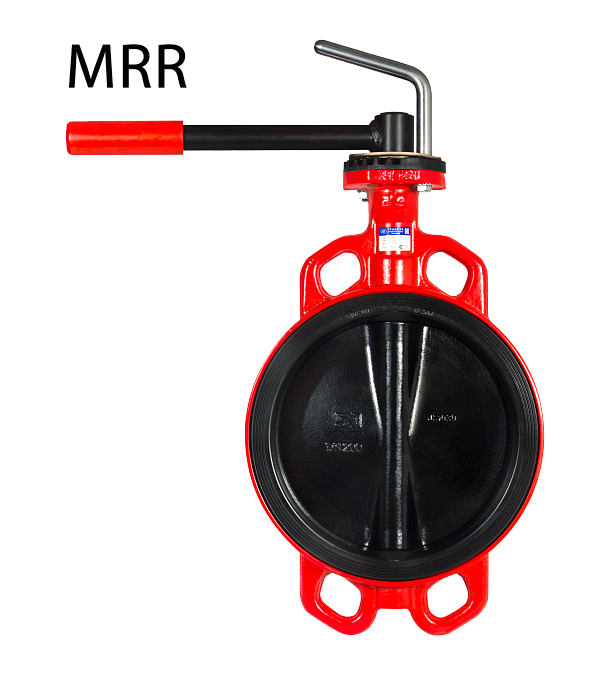

| BD01N108440 | 80 | 200х300х50 | Рукоятка MRR с произвольным положением | 6 436₽ | Под заказ | |
| BD01N108448 | 32 | 200х200х100 | Рукоятка MRR с произвольным положением | 5 286₽ | Под заказ | |
| BD01N108443 | 65 | 70х30х240 | Рукоятка MRR с произвольным положением | 6 091₽ | Под заказ | |
| BD01N108444 | 50 | 200х200х100 | Рукоятка MRR с произвольным положением | 5 516₽ | В наличии | |
| BD01N139610 | 40 | 350х400х100 | Рукоятка MRR с произвольным положением | 5 286₽ | Под заказ | |
| BD01N108439 | 100 | 400х150х50 | Рукоятка MRR с произвольным положением | 8 159₽ | Под заказ | |

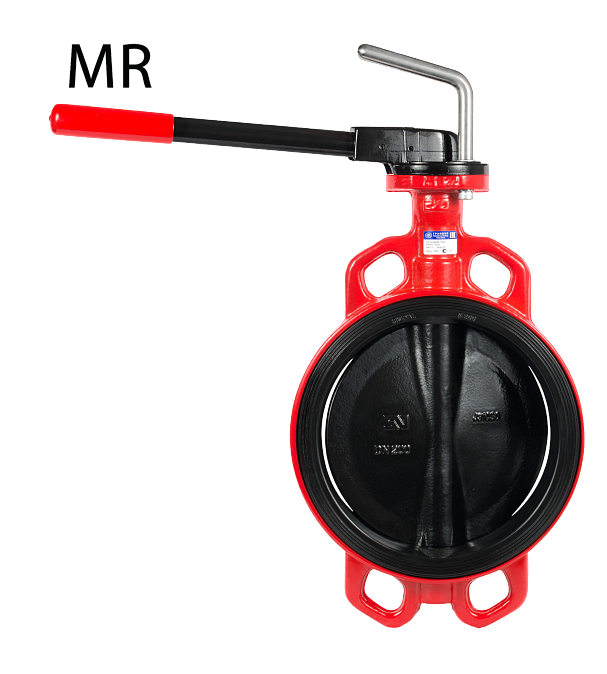

| BD01N42111 | 150 | 350х350х100 | Рукоятка MR с произвольным положением | 12 067₽ | Под заказ | |
| BD01N74852 | 125 | 185х90х420 | Рукоятка MR с произвольным положением | 10 343₽ | Под заказ | |
| BD01N42115 | 100 | 410х360х110 | Рукоятка MR с произвольным положением | 8 504₽ | Под заказ | |
| BD01N42116 | 80 | 370х370х100 | Рукоятка MR с произвольным положением | 6 895₽ | Под заказ | |
| BD01N33982 | 65 | 40х120х245 | Рукоятка MR с произвольным положением | 6 321₽ | Под заказ | |
| BD01N33990 | 50 | 150х90х300 | Рукоятка MR с произвольным положением | 5 746₽ | В наличии | |
| BD01N42118 | 40 | 120х100х300 | Рукоятка MR с произвольным положением | 5 516₽ | В наличии | |
| BD01N42149 | 32 | 135х100х295 | Рукоятка MR с произвольным положением | 5 516₽ | Под заказ | |

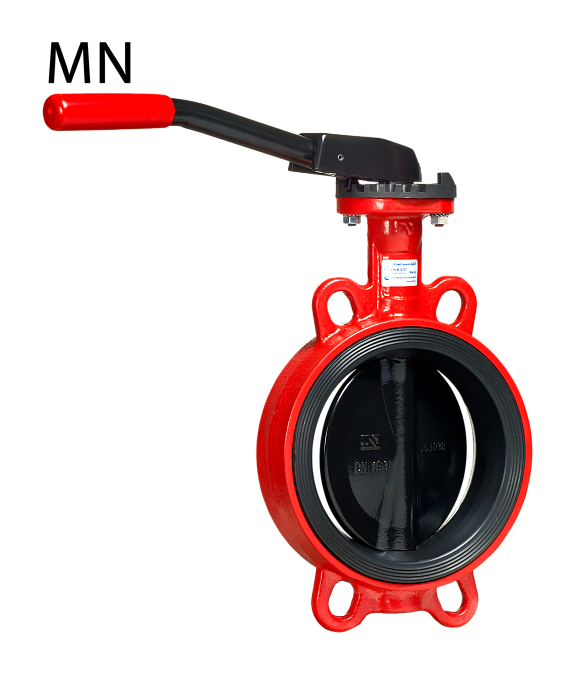

| BD01N12827 | 150 | 210х90х370 | Рукоятка MN с фиксацией положения | 11 733₽ | В наличии | |
| BD01N12826 | 125 | 185х90х350 | Рукоятка MN с фиксацией положения | 9 998₽ | В наличии | |
| BD01N12825 | 100 | 145х90х320 | Рукоятка MN с фиксацией положения | 7 780₽ | В наличии | |
| BD01N12824 | 80 | 145х90х280 | Рукоятка MN с фиксацией положения | 6 324₽ | В наличии | |
| BD01N12823 | 65 | 140х90х250 | Рукоятка MN с фиксацией положения | 5 746₽ | В наличии | |
| BD01N30813 | 50 | 150х90х250 | Рукоятка MN с фиксацией положения | 5 229₽ | В наличии | |
| BD01N30670 | 40 | 120х90х220 | Рукоятка MN с фиксацией положения | 4 827₽ | В наличии | |
| BD01N30669 | 32 | 120х90х210 | Рукоятка MN с фиксацией положения | 4 827₽ | В наличии | |
| BD01N211110 | 200 | 220х70х350 | Рукоятка MR с произвольным положением | 20 456₽ | В наличии | |
| BD01N84592 | 200 | 400х520х60 | Рукоятка MRR с произвольным положением | 20 341₽ | В наличии | |
| BD01N84589 | 150 | 205х90х450 | Рукоятка MRR с произвольным положением | 11 837₽ | Под заказ | |
| BD01N84588 | 125 | 440х100х360 | Рукоятка MRR с произвольным положением | 10 113₽ | Под заказ |
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
