Затворы Гранвэл ЗПНЛ с рукояткой
Затворы Гранвэл ЗПНЛ с рукояткой
-
Затворы дисковые поворотные
-
ЗПНЛ
-
Россия
-
ООО «Торговый Дом АДЛ»
| Артикул | DN | Габариты | Тип управления | Цена с НДС | Наличие | |
|---|---|---|---|---|---|---|

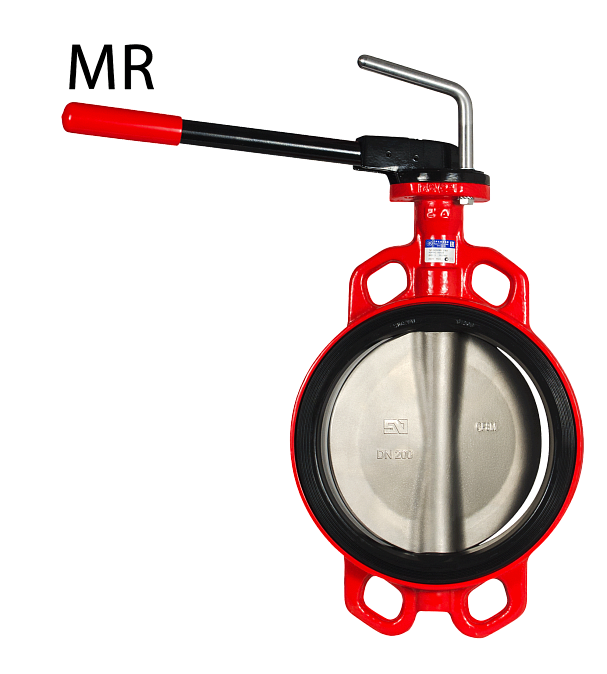

| BD01J141179 | 65 | 250х150х50 | Рукоятка MR с произвольным положением | 14 488₽ | Под заказ | |
| BD01J126311 | 125 | 250х250х100 | Рукоятка MR с произвольным положением | 27 047₽ | Под заказ | |

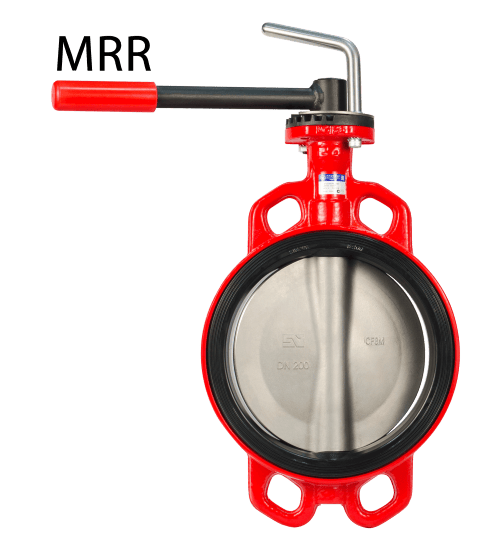

| BD01C125559 | 125 | 56х362х420 | Рукоятка MRR с произвольным положением | 24 248₽ | Под заказ | |
| BD01C125560 | 80 | 46х334х348 | Рукоятка MRR с произвольным положением | 14 135₽ | Под заказ | |
| BD01J141178 | 40 | 250х100х50 | Рукоятка MR с произвольным положением | 13 294₽ | Под заказ | |
| BD01J50444 | 50 | 300х350х50 | Рукоятка MR с произвольным положением | 13 530₽ | Под заказ | |
| BD01J73164 | 80 | 100х100х50 | Рукоятка MR с произвольным положением | 15 909₽ | Под заказ | |
| BD01J95948 | 100 | 300х400х80 | Рукоятка MR с произвольным положением | 17 892₽ | Под заказ | |
| BD01J87728 | 150 | 500х350х70 | Рукоятка MR с произвольным положением | 33 177₽ | Под заказ | |
| BD01J141177 | 32 | 110х40х230 | Рукоятка MR с произвольным положением | 13 294₽ | Под заказ | |
| BD01J27826 | 200 | 500х260х80 | Рукоятка MR с произвольным положением | 45 987₽ | В наличии | |

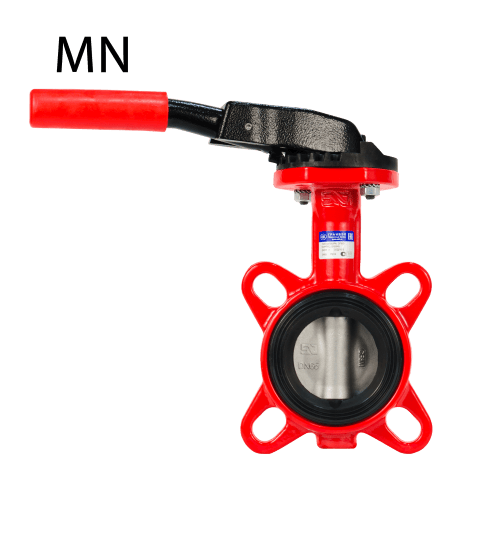

| BD01J16479 | 150 | 206х90х401 | Рукоятка MN с фиксацией положения | 28 018₽ | В наличии | |
| BD01J16478 | 125 | 180х90х382 | Рукоятка MN с фиксацией положения | 22 536₽ | В наличии | |
| BD01J16476 | 80 | 145х90х280 | Рукоятка MN с фиксацией положения | 12 641₽ | В наличии | |
| BD01J16475 | 65 | 300х300х100 | Рукоятка MN с фиксацией положения | 11 377₽ | Под заказ | |
| BD01J30816 | 50 | 150х90х250 | Рукоятка MN с фиксацией положения | 10 458₽ | В наличии | |
| BD01J30703 | 32 | 240х100х280 | Рукоятка MN с фиксацией положения | 9 883₽ | Под заказ | |
| BD01J97811 | 150 | 430х430х100 | Рукоятка MRR с произвольным положением | 29 054₽ | Под заказ | |
| BD01C137430 | 100 | 52х346х384 | Рукоятка MRR с произвольным положением | 16 319₽ | Под заказ | |
| BD01C137428 | 65 | 460х325х317 | Рукоятка MRR с произвольным положением | 12 945₽ | Под заказ | |
| BD01C137427 | 50 | 43х322х295 | Рукоятка MRR с произвольным положением | 12 749₽ | Под заказ | |
| BD01C141283 | 40 | 33х310х279 | Рукоятка MRR с произвольным положением | 12 692₽ | Под заказ | |
| BD01C141282 | 32 | 33х306х276 | Рукоятка MRR с произвольным положением | 12 692₽ | Под заказ |
Дисковый поворотный затвор «Гранвэл»
Основные преимущества
- класс герметичности А;
- малый вес;
- малая строительная длина;
- низкая стоимость установки и обслуживания;
- герметичное перекрытие потока в обоих направлениях;
- с рабочей средой контактируют только две детали: седловое уплотнение и диск;
- сменное седловое уплотнение.
Конструкция дискового поворотного затвора «Гранвэл»
Корпус
Конструкция корпуса подходит для большинства условий в промышленности. Для защиты от вредных внешних воздействий корпус имеет эпоксидное покрытие как снаружи, так и внутри. Рабочая среда с корпусом не контактирует.
Диск
Поворотный диск со сферической кромкой специально разработан для обеспечения оптимальных запорных и регулирующих характеристик затвора, имеет высокую абразивную и коррозионную стойкость. Сферическая рабочая поверхность диска тщательно отполирована, что обеспечивает герметичность, низкий момент, необходимый для поворота диска, а также продолжительный срок службы уплотнения.
Седловое уплотнение
Седловое уплотнение изготавливается из различных материалов, которые подходят для различных условий применения. Форма седлового уплотнения предусматривает наличие внешних колец, обеспечивающих герметичность при установке затвора между фланцами. Таким образом, отпадает необходимость использования дополнительных прокладок.
