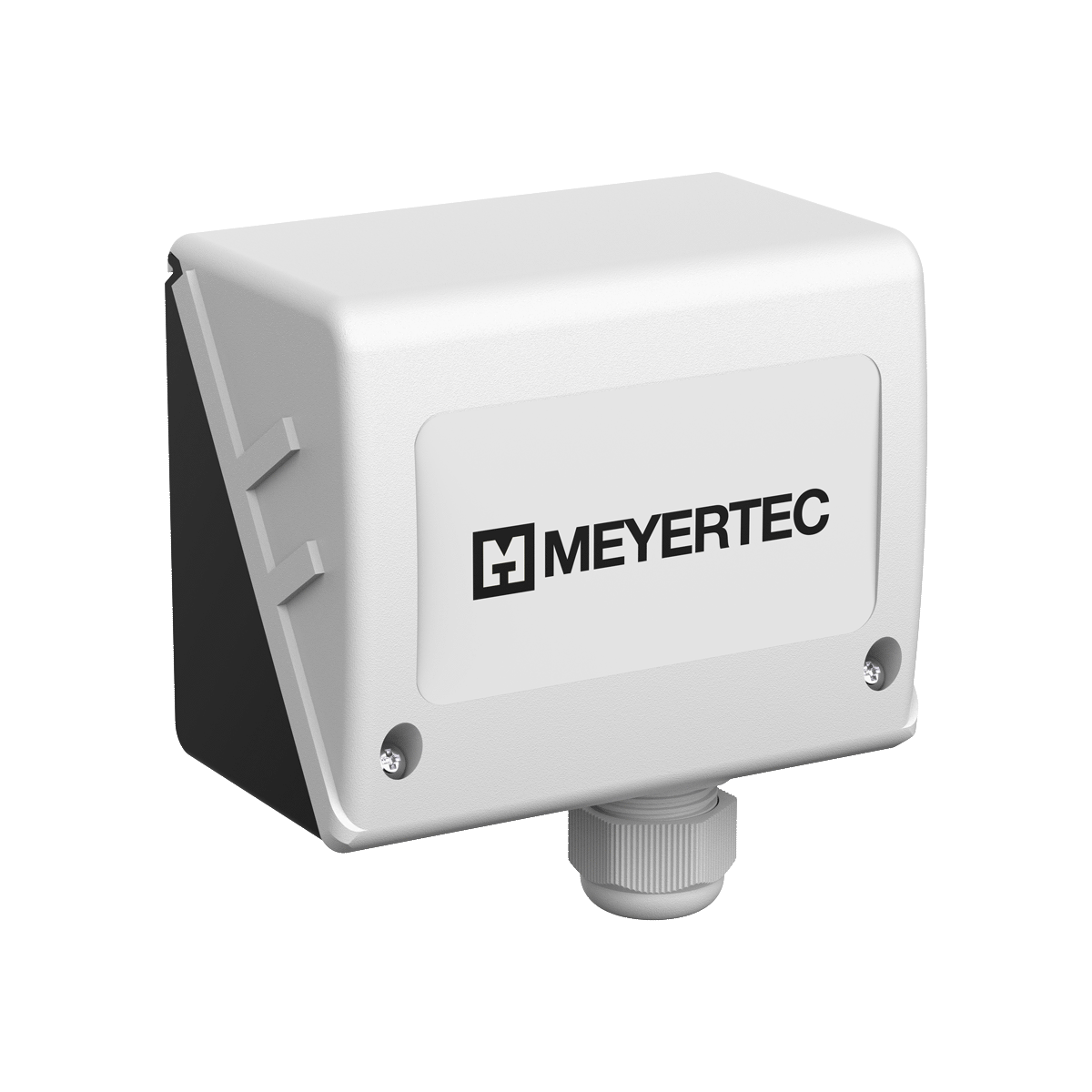

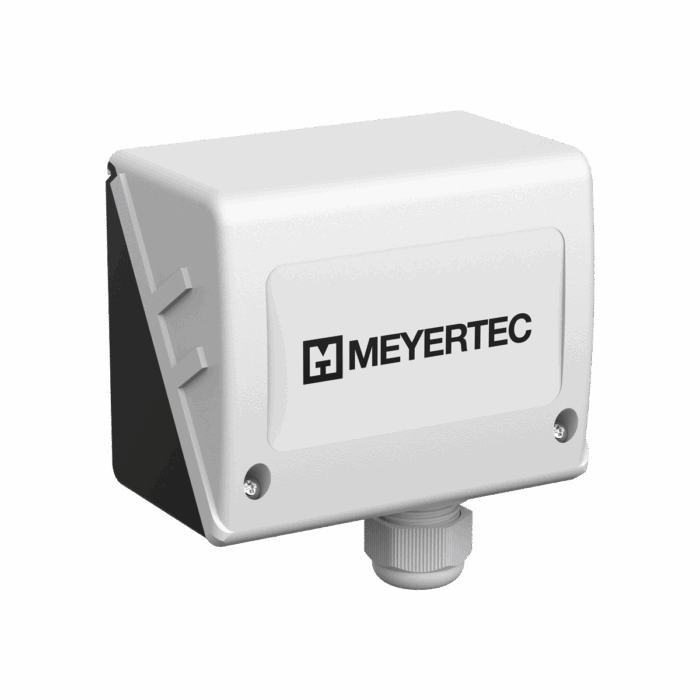

Защитный корпус IP55 предназначен для установки и эксплуатации механических реле в условиях, требующих дополнительной защиты от механических повреждений, пыли и влаги.
Подходит для реле давления ОВЕН РД55-ДИ и реле температуры (капиллярный термостат) MEYERTEC МТR-К.
Технические характеристики
|
Параметр |
Значение |
|
Габаритные размеры (без учета кабельного вывода) |
64,5×83×103 мм |
|
Тип крепления |
К стене через кронштейн |
|
Материал корпуса |
Пластик PC/ABS |
|
Материал уплотнительной крышки |
Нитриловый каучук |
|
Температура эксплуатации |
-40…+65 ⁰С |
|
Степень защиты по ГОСТ 14254 |
IP55 |
|
Пластиковый кабельный ввод |
М20×1,5 |
|
Диаметр подключаемого кабеля |
8,5…14 мм |
Габаритные размеры и монтаж
A – раскрутите винты на крышке защитного корпуса, снимите верхнюю крышку.
Б – установите в месте выхода измерительной части реле уплотнительную прокладку.
В – вставьте реле в защитный корпус, убедитесь, что прокладка плотно зафиксирована.
Г – закрепите реле в защитном корпусе, используя монтажные винты, затем установите верхнюю крышку обратно и зафиксируйте её винтами.
