Блоки вентильные предназначены для безопасного подключения и демонтажа преобразователей давления ОВЕН ПД100 и ПД200 к технологической линии посредством импульсных трубок, отводов или напрямую в системах автоматического контроля, регулирования и управления технологическими процессами.

В изготовлении блоков вентильных экономичной серии БВЭ используется меньший объём металла, чем для блоков общепромышленной серии БВ, поэтому эконом серия БВЭ имеет меньшие габаритные размеры, а для некоторых модификаций меньшие эксплуатационные характеристики, но достаточные для эксплуатации их в большинстве рабочих процессов.

Конструктивные особенности

Конструкция блока вентильного БВЭ может иметь от 1 до 3 вентилей:

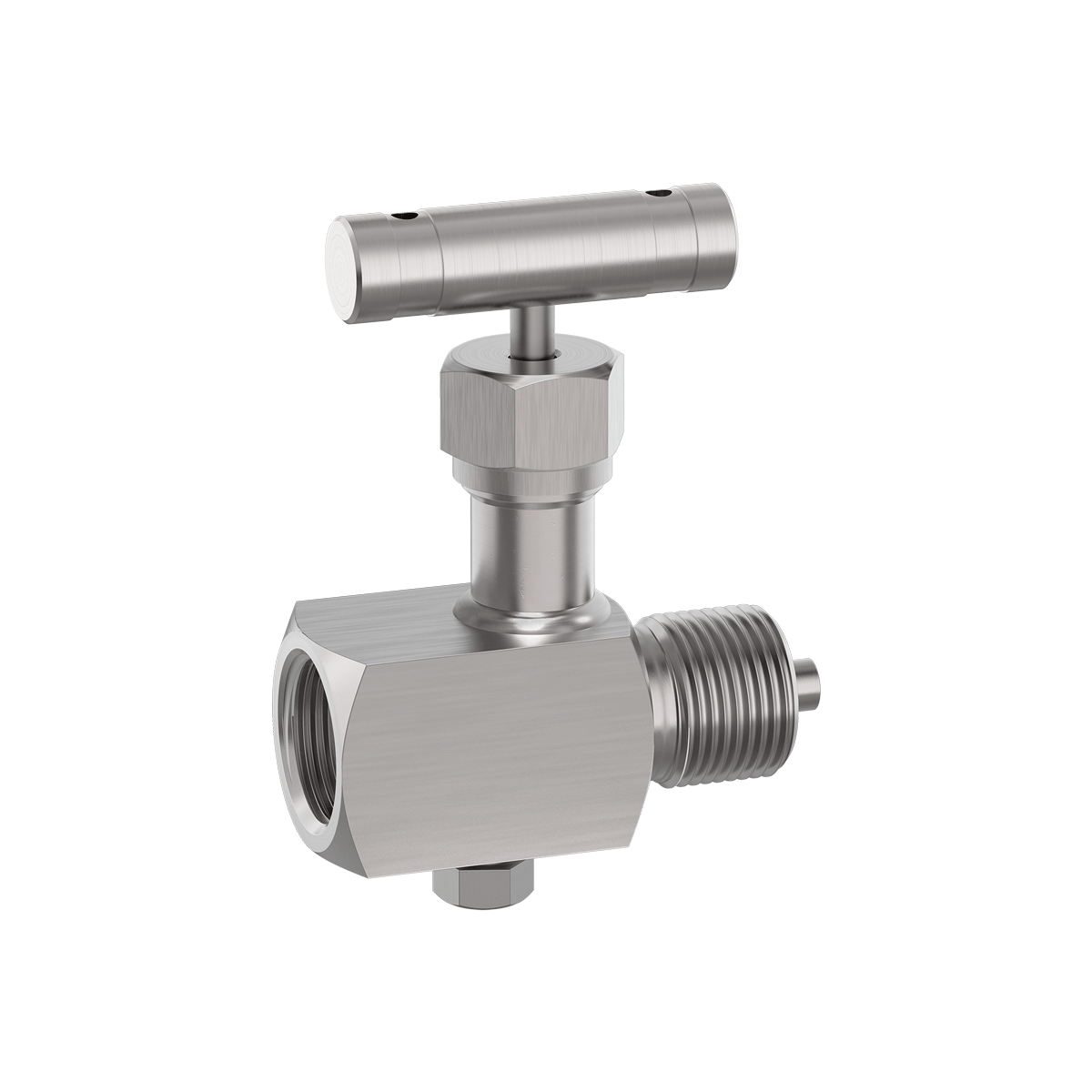

• Блок одновентильный БВЭ-102.6 – один измерительный канал, где вентиль перекрывает канал от датчика к процессу. Дренажный канал перекрыт винтовой пробкой М10×1.

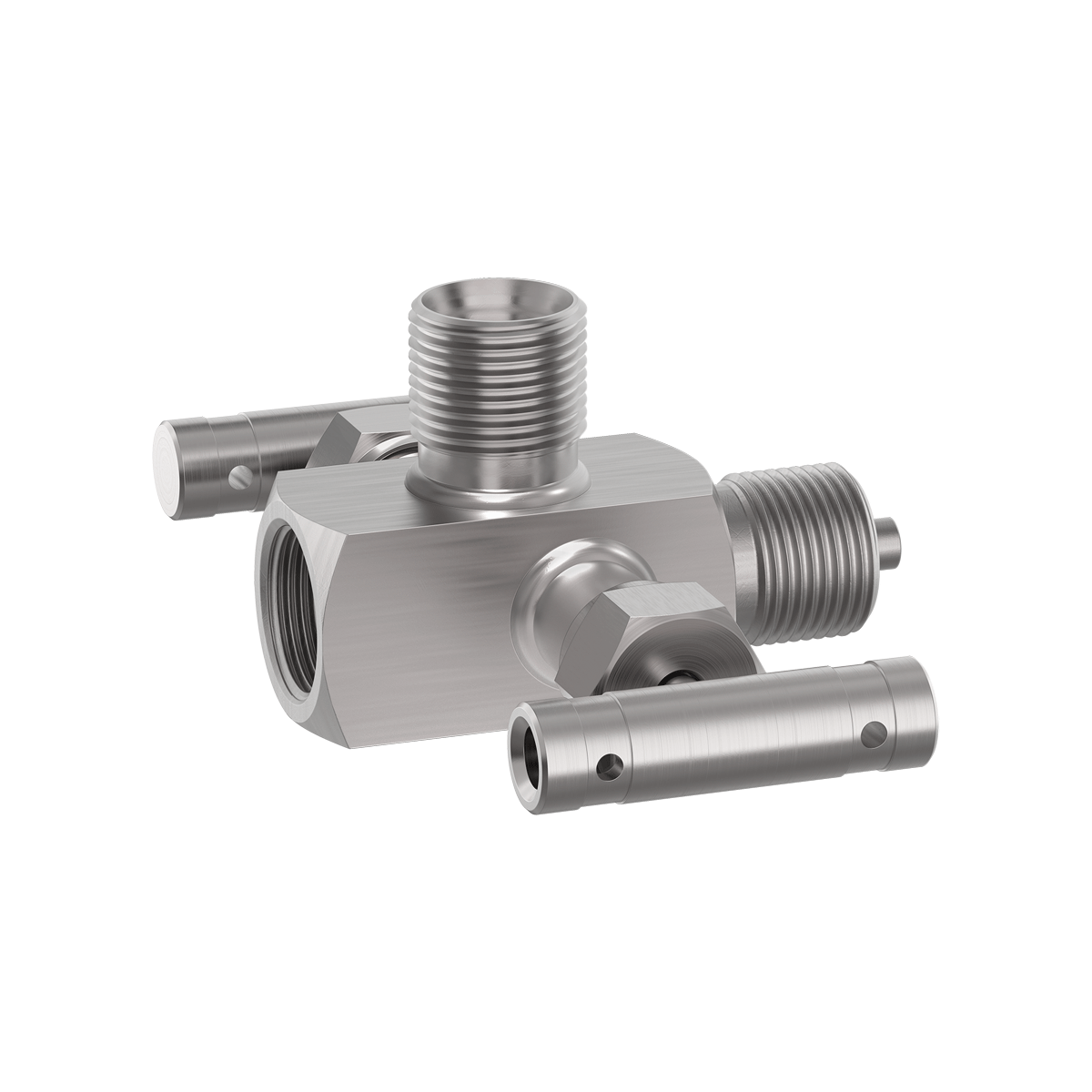

• Блок двухвентильный БВЭ-202.6 – один измерительный канал, где первый вентиль перекрывает канал от датчика к процессу, а второй вентиль перекрывает дренажный канал. Место подключение к дренажному каналу имеет внешнюю резьбу М20×1,5.

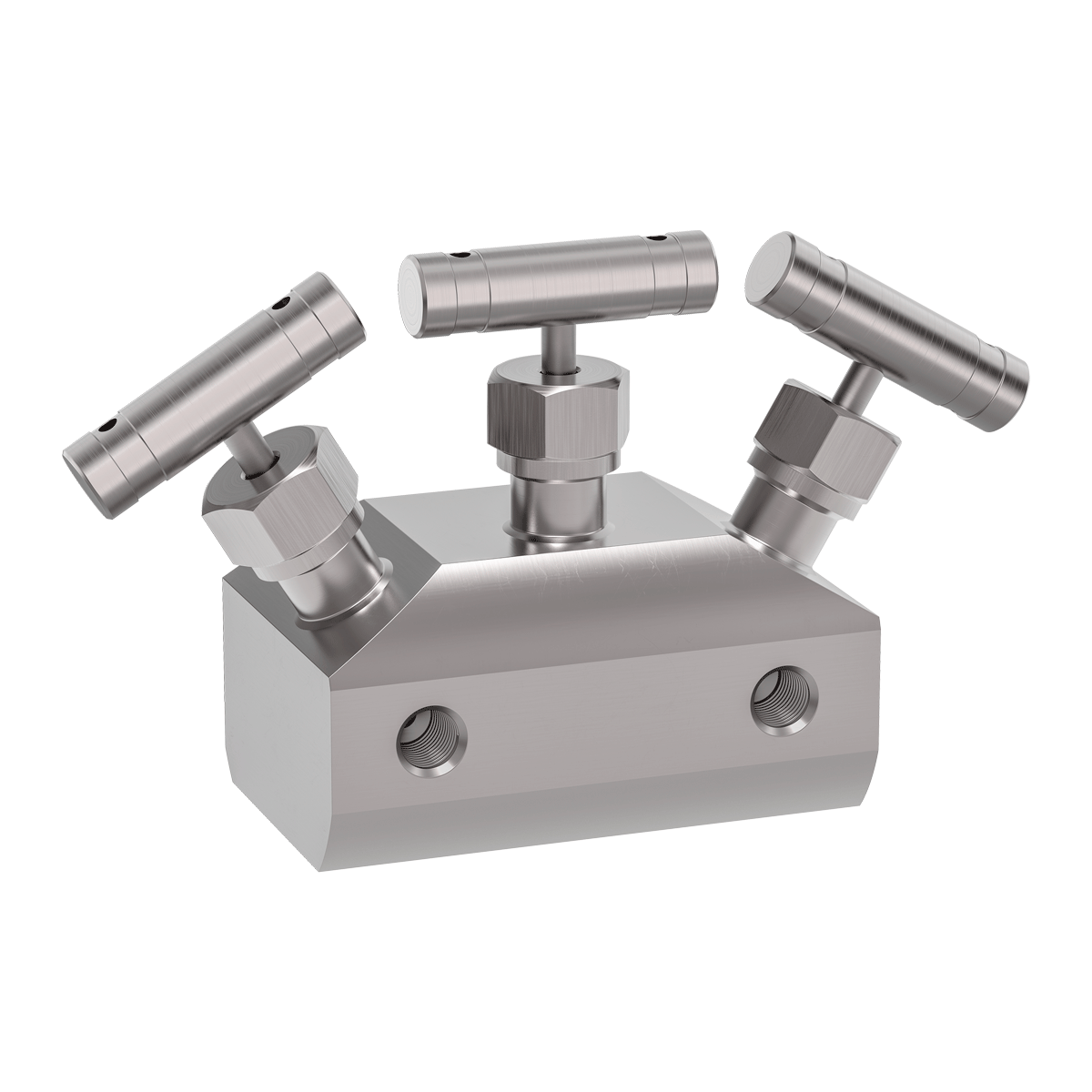

• Блок трёхвентильный БВЭ-300Н.40 – два измерительных канала для соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Дренажные каналы отсутствуют.

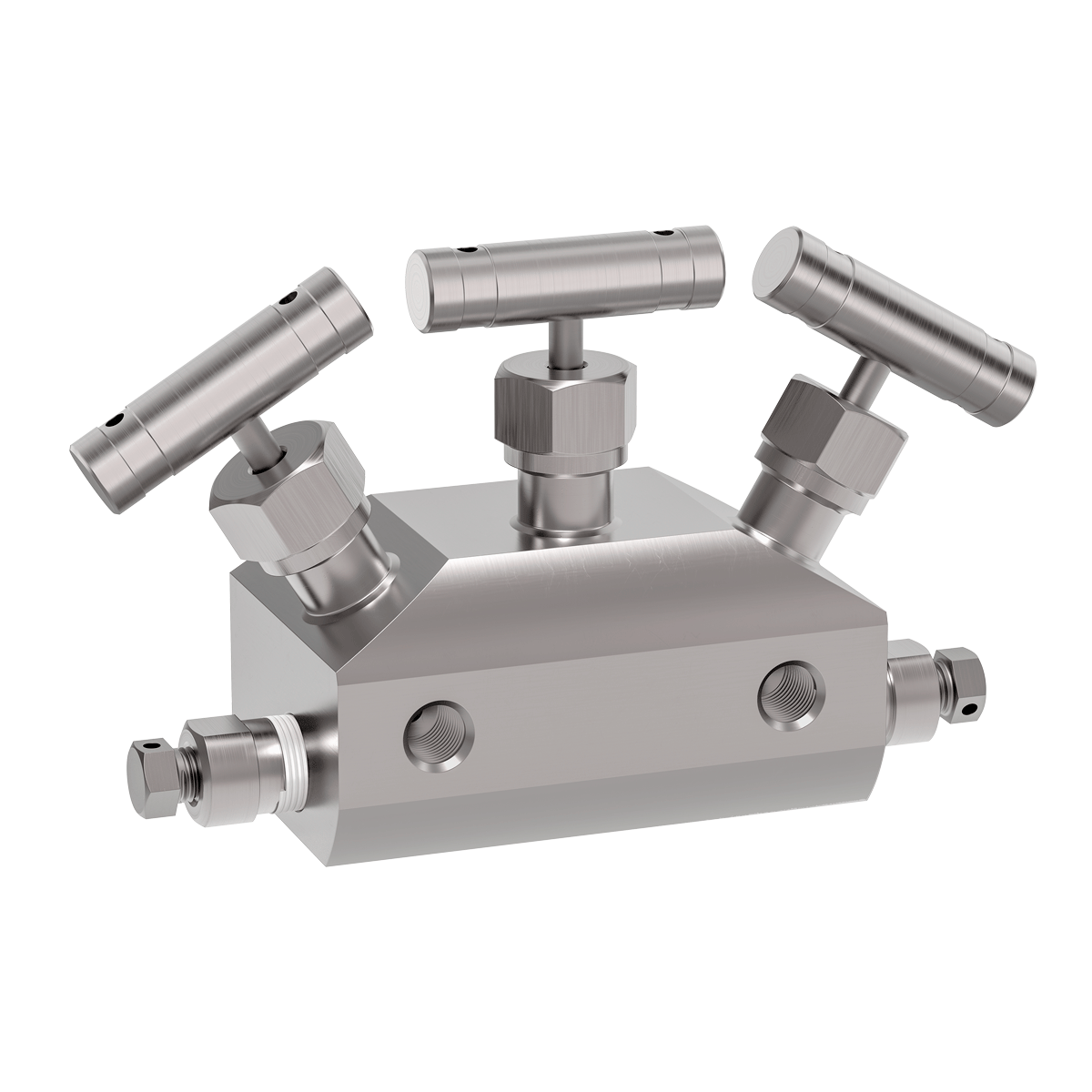

• Блок трёхвентильный БВЭ-302Н.40 – два измерительных канала для соединения с процессом, и на каждом канале по одному вентилю, перекрывающему канал от датчика к процессу. Третий (средний) вентиль объединяет два канала между собой и служит для корректировки нуля на датчике дифференциального давления. Имеются два дренажных канала, перекрытых игольчатыми болтами.
