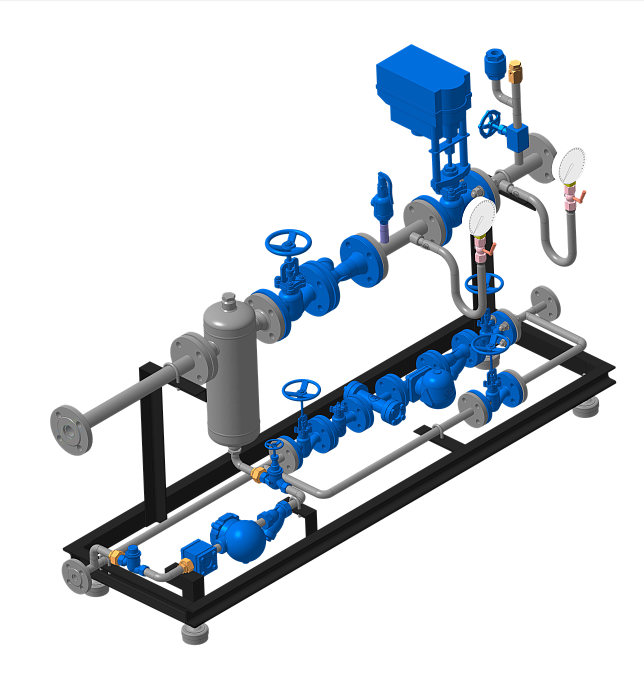

Узел подготовки и регулировки пара Гранстим КОП
Узел подготовки и регулировки пара Гранстим КОП предназначен для фильтрации, осушения и регулирования температуры и подачи пара в теплообменный аппарат, а так же автоматический отвод образовавшегося конденсата.
Установка поставляется в сборе полностью готовая к монтажу в систему и пуску. Размеры установки разрабатываются под требования заказчика. Возможно соосное исполнение, с выходом вверх, с раздельным узлом ввода пара и узлом отвода конденсата либо по схеме заказчика.
Каждая установка рассчитывается на современном программном комплексе под техническое задание заказчика. После расчетов проектно-конструкторский отдел компании АДЛ разрабатывает все необходимые схемы и чертежи для согласования с заказчиком.
Варианты обвязки редукционной установки «Гранстим» для пара
Стандарт
| Тип | Марка | Производитель | |
|---|---|---|---|
| 1 | Сепаратор | «Гранстим» СПГ | Торговый Дом АДЛ (Россия) |
| 2 | Клапан запорный | «Гранвент» | Торговый Дом АДЛ (Россия) |
| 3 | Фильтр | IS | Торговый Дом АДЛ (Россия) / Polna (Польша) |
| 4 | Регулирующий клапан | «Гранрег» КМ | Торговый Дом АДЛ (Россия) |
| 5 | Прерыватель вакуума | «Vbs16» | Торговый Дом АДЛ (Россия) |
| 6 | Манометр | — | — |
| 7 | Обратный клапан | «Гранлок» | Торговый Дом АДЛ (Россия) |
| 8 | Конденсатоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 9 | Воздухоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 10 | Смотровое стекло | «СС» | Торговый Дом АДЛ (Россия) |
| 11 | Клапан предохранительный | «Прегран» | Торговый Дом АДЛ (Россия) |
С редукционным клапаном для снижения температуры насыщенного пара
| Тип | Марка | Производитель | |
|---|---|---|---|
| 1 | Сепаратор | «Гранстим» СПГ | Торговый Дом АДЛ (Россия) |
| 2 | Клапан запорный | «Гранвент» | Торговый Дом АДЛ (Россия) |
| 3 | Фильтр | IS | Торговый Дом АДЛ (Россия) / Polna (Польша) |
| 4 | Регулирующий клапан | «Гранрег» КМ | Торговый Дом АДЛ (Россия) |
| 5 | Прерыватель вакуума | «Vbs16» | Торговый Дом АДЛ (Россия) |
| 6 | Манометр | — | — |
| 7 | Обратный клапан | «Гранлок» | Торговый Дом АДЛ (Россия) |
| 8 | Конденсатоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 9 | Воздухоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 10 | Смотровое стекло | «СС» | Торговый Дом АДЛ (Россия) |
| 11 | Клапан предохранительный | «Прегран» | Торговый Дом АДЛ (Россия) |
| 12 | Редукционный клапан | «КАТ» | Торговый Дом АДЛ (Россия) |
Для нескольких ТО
| Тип | Марка | Производитель | |
|---|---|---|---|
| 1 | Сепаратор | «Гранстим» СПГ | Торговый Дом АДЛ (Россия) |
| 2 | Клапан запорный | «Гранвент» | Торговый Дом АДЛ (Россия) |
| 3 | Фильтр | IS | Торговый Дом АДЛ (Россия) / Polna (Польша) |
| 4 | Регулирующий клапан | «Гранрег» КМ | Торговый Дом АДЛ (Россия) |
| 5 | Прерыватель вакуума | «Vbs16» | Торговый Дом АДЛ (Россия) |
| 6 | Манометр | — | — |
| 7 | Обратный клапан | «Гранлок» | Торговый Дом АДЛ (Россия) |
| 8 | Конденсатоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 9 | Воздухоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 10 | Смотровое стекло | «СС» | Торговый Дом АДЛ (Россия) |
| 11 | Клапан предохранительный | «Прегран» | Торговый Дом АДЛ (Россия) |
| 12 | Клапан шаровой | «BV» | Торговый Дом АДЛ (Россия) |
