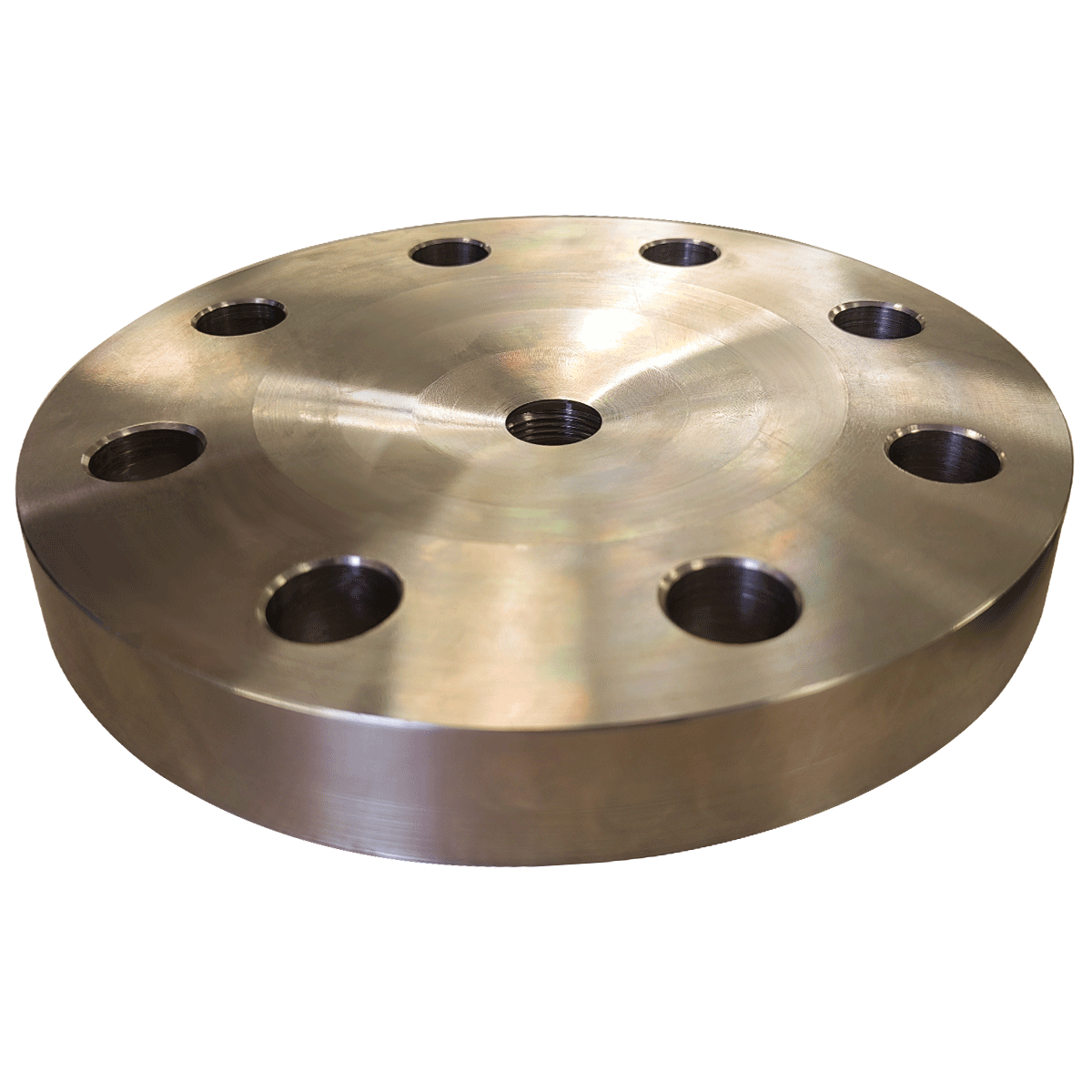

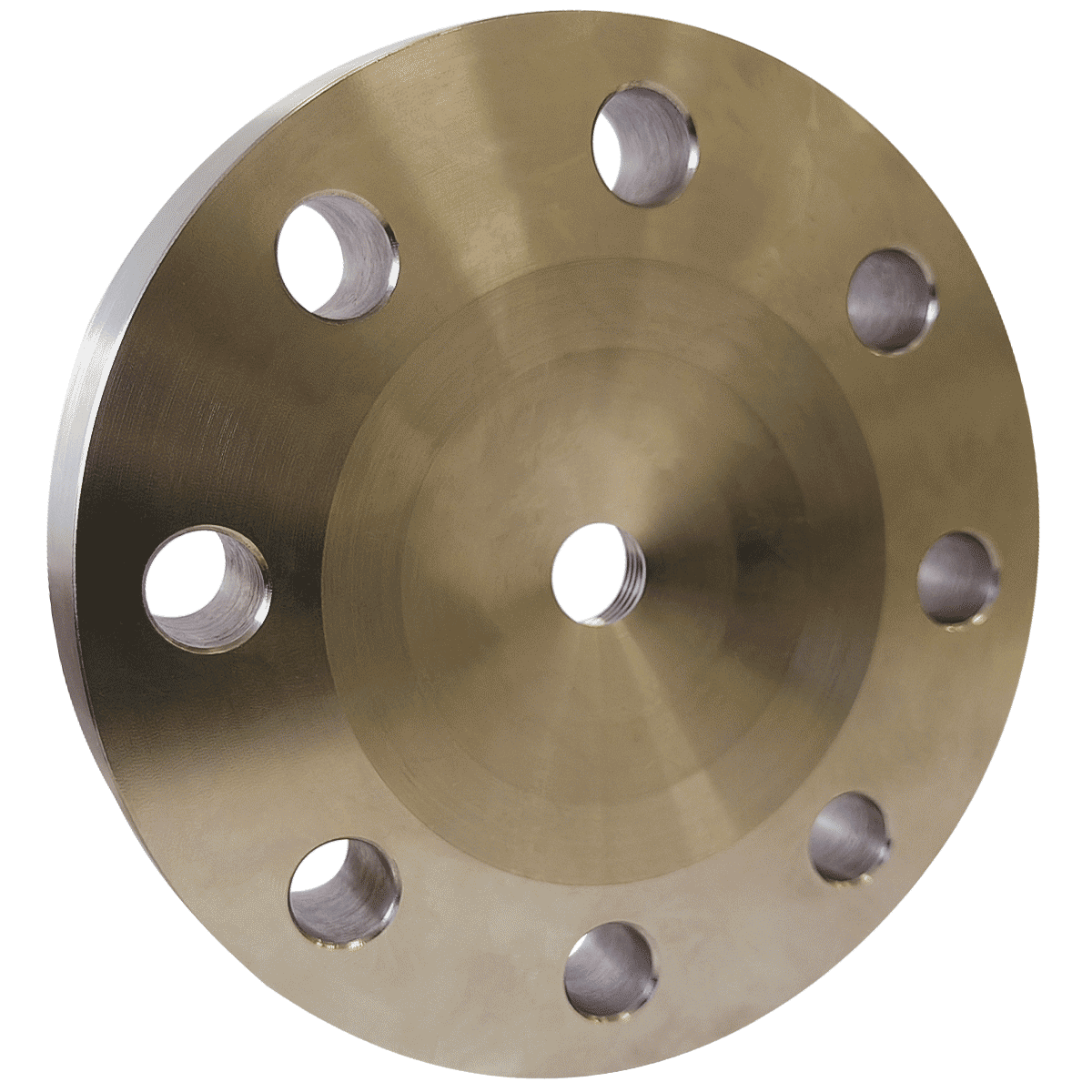

Устройство УПФ-6 предназначено для подключения датчика давления ОВЕН ПД100И модели 141/145/147 с торцевой мембраной к технологическому процессу с фланцевым типом присоединения.
Области применения
Вязкие, загрязнённые и коксующиеся среды в ёмкостях на химических производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах.
Преимущества
- Беззазорное соединение заподлицо с мембраной датчика
Конструкция УПФ-6 предусматривает отсутствие застойных зон, что позволяет использовать его для работы с загрязнёнными, вязкими и агрессивными средами. - Надежное фланцевое соединение
Фланцевое соединение отличается высокой прочностью и надежностью, устойчивостью к вибрациям и перепадам давления. При соблюдении правил затяжки болтов и корректном подборе прокладки соединение отличается высоким уровнем герметичности. - Изготовление из нержавеющей стали
Нержавеющие стали отличаются своей прочностью, долговечностью и высокой устойчивостью к коррозии. Применение таких сталей отвечает гигиеническим требованиям, подходит для CIP-очистки и работы в агрессивных средах.
Технические характеристики
|
Материал |
AISI321 (допускается использовать AISI304, 08Х18Н10Т, 08Х18Н10) |
|
Тип присоединения к датчику |
Резьба М24×1,5 |
|
Тип монтажа поверхности УПФ-6 относительно мембраны датчика |
Заподлицо |
|
Тип присоединения к процессу |
Фланцевое присоединение (тип 01, исполнение А согласно EN 1092-1) |
|
Номинальное давление PN, кгс/см2 (МПа) |
40 (4,0) |
|
Номинальный диаметр DN |
DN 65 |
