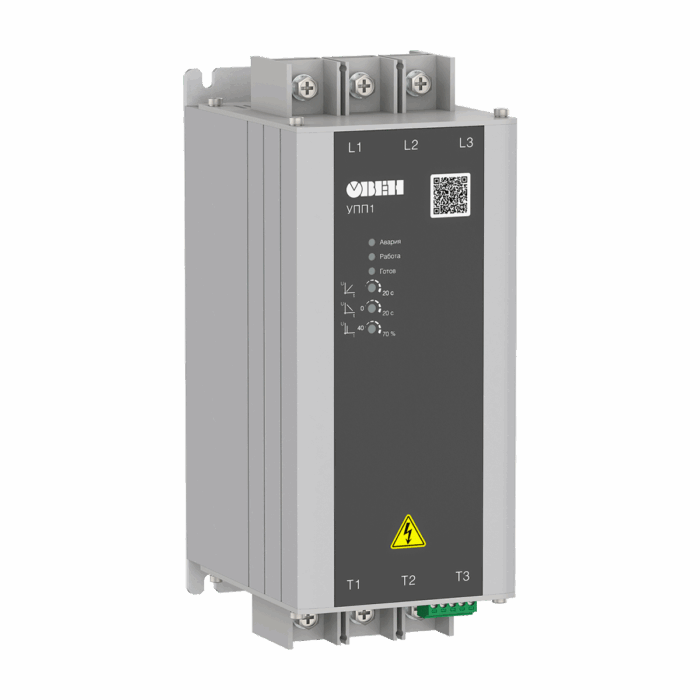

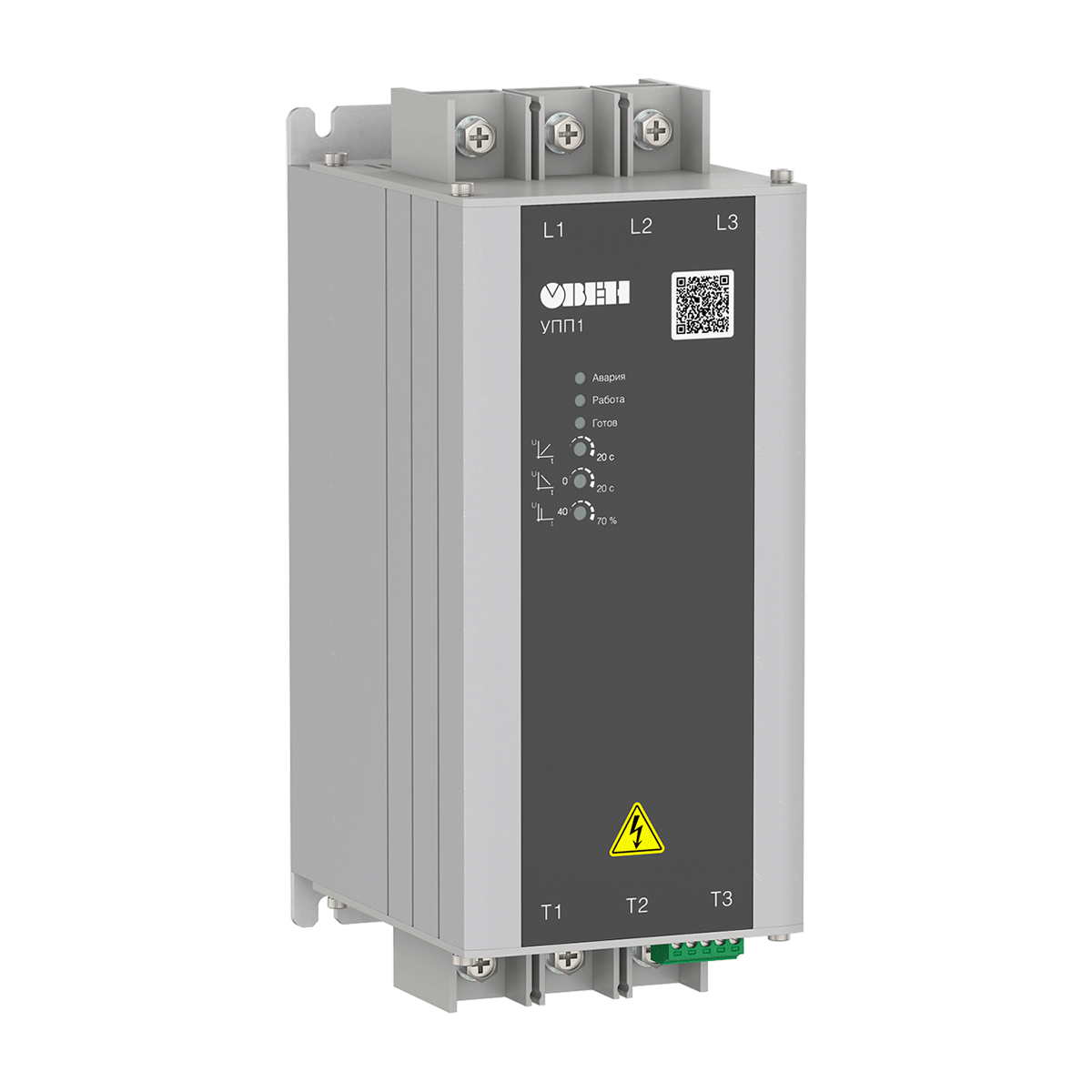

УПП1 устройство плавного пуска
УПП1 устройство плавного пуска
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 140570 | УПП1-5К5-В | 21 777₽ | В наличии | |
| 140571 | УПП1-7К5-В | 23 851₽ | В наличии | |
| 140572 | УПП1-11К-В | 25 986₽ | В наличии | |
| 140573 | УПП1-15К-В | 31 476₽ | В наличии | |
| 140574 | УПП1-18К-В | 34 831₽ | В наличии | |
| 140575 | УПП1-22К-В | 36 905₽ | В наличии | |
| 140576 | УПП1-30К-В | 39 162₽ | В наличии | |
| 140577 | УПП1-37К-В | 43 493₽ | В наличии | |
| 140578 | УПП1-45К-В | 53 253₽ | В наличии | |
| 140579 | УПП1-55К-В | 66 185₽ | В наличии |
Обновлённая линейка устройств плавного пуска УПП1 со встроенным байпасом обеспечивает управление пуском и остановкой электродвигателей мощностью до 55 кВт в режиме плавного нарастания напряжения и разработана для использования с внешним устройством защиты электродвигателя.
Основные преимущества ОВЕН УПП1
- Плавный пуск двигателя (1…20 сек).
- Плавный останов двигателя (0…20 сек).
- Регулировка пускового момента (40…70 %).
- Отключение двигателя при срабатывании:
- системы контроля фаз сети;
- системы контроля фаз двигателя;
- системы контроля по перегрузке двигателя.
- Монтаж вплотную
- Встроенный байпас – снижает тепловыделение и увеличивает ресурс работы полупроводников.
- 2- или 3-проводное управление запуском/остановом.
- Широкий диапазон рабочих температур.
Основные параметры
| Параметр | Значение |
| Пусковой крутящий момент |
0…70 % Мном |
| Время разгона | 1…20 сек |
| Время торможения | 0…20 сек |
| Сетевое напряжение | 3×400 В |
| Степень защиты | IP20 |
| Метод управления | Тиристорное по двум фазам |
| Способ настройки | Три поворотных переключателя |
Спецификации
|
Параметр |
Значение |
|
Рабочий диапазон сетевого напряжения |
3×360…480 В |
|
Частота сети |
50/60 Гц (±5 %) |
|
Время работы без байпаса |
1…20 с (во время разгона и торможения) |
|
Число пусков в час |
20 |
|
Цепи управления |
|
|
Напряжение логических входов управления |
Встроенный источник питания 12VDC |
|
Выходное реле |
|
|
Коммутирующая способность реле (кл. 13, 14) |
5 А при 30 В постоянного тока 5 А при 250 В переменного тока |
|
Изоляция |
|
|
Электрическая прочность изоляции |
3000 В |
|
Диапазон температур окружающей среды |
-25…+60 °С |
|
Способ охлаждения |
Естественная конвекция |
|
Относительная влажность при 20 °С |
95 % |
|
Монтаж |
Вертикальный |
|
Температурный диапазон хранения |
-25…+60 °С |
Таблица номинальных значений выходных токов
| Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
| УПП1-5К5-В | 3 фазы ~380 В | 13 | 5,5 |
| УПП1-7К5-В | 17 | 7,5 | |
| УПП1-11К-В | 25 | 11 | |
| УПП1-15К-В | 32 | 15 | |
| УПП1-18К-В | 37 | 18 | |
| УПП1-22К-В | 45 | 22 | |
| УПП1-30К-В | 60 | 30 | |
| УПП1-37К-В | 75 | 37 | |
| УПП1-45К-В | 90 | 45 | |
| УПП1-55К-В | 110 | 55 |
