Описание
Насосные станции «Гранфлоу» УНВп(с/жс) для спринклерных, дренчерных систем пожаротушения, совмещенных систем (ХВС+ВПВ), а также для реализации различных нестандартных проектных решений
Конструкция и объем поставки

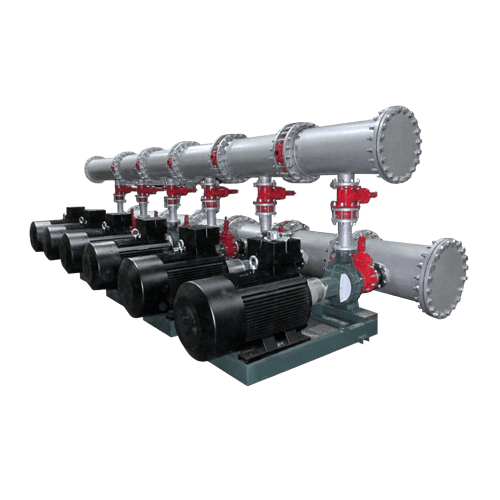

- Вертикальные насосы серии ВМН (Торговый Дом АДЛ, Россия), либо консольные насосы серии МНС (Торговый Дом АДЛ, Россия). По требованию заказчика, можем использовать насосы других производителей.
- Насосы устанавливаются на общей плите-основании, изготовленной из стали.
- На входе каждого насоса установлена запорная арматура, на выходе — обратный клапан и запорная арматура. Запорная арматура типа «Гранар» серии KR14 с визуальным индикатором положения «открыто/закрыто», либо дисковый поворотный затвор «Гранвэл». На входе каждого насоса могут быть установлены фильтры для очистки воды (спец. исполнение).
- Установка включает в себя мембранный бак емкостью 8–24 л для защиты от гидроударов при пуске. Корпус бака выполнен из нержавеющей стали, мембрана — из бутила. Может быть добавлен бак от 40л по требованию.
- На входе и на выходе установки установлены стальные всасывающий и напорный коллекторы. Коллекторы могут быть различного диаметра, в зависимости от проектных решений (спец. исполнение).
- Между насосами на всасывающем и напорном коллекторах установлены дисковые поворотные затворы. Регулирующая арматура может управляться автоматически по сигналу от шкафа управления (спец. исполнение).
- На напорной магистрали установлены реле давления и датчик давления (в зависимости от работы системы), обеспечивающие автоматическую работу установки.
- Для предотвращения работы насосной установки «всухую» в ее состав входит реле защиты от «сухого» хода.
- Манометры на всасывающей и напорной магистралях.

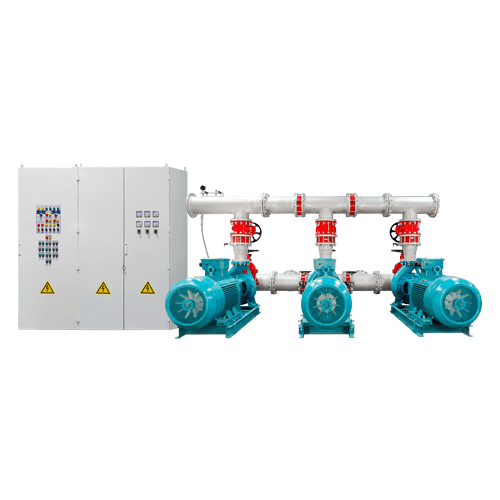

- Электрический шкаф управления «Грантор» с релейным регулированием, частотным регулированием на один насос и с частотным регулированием на каждый электродвигатель. Могут применятся комбинированные шкафы управления с дополнительными нестандартными опциями управления.
- Комплектация станции может варьироваться в зависимости от требования заказчика.
- Установка может укомплектовываться жокей-насосом серии ВМН в спринклерных системах и отдельно в системах пожаротушения специального исполнения.
