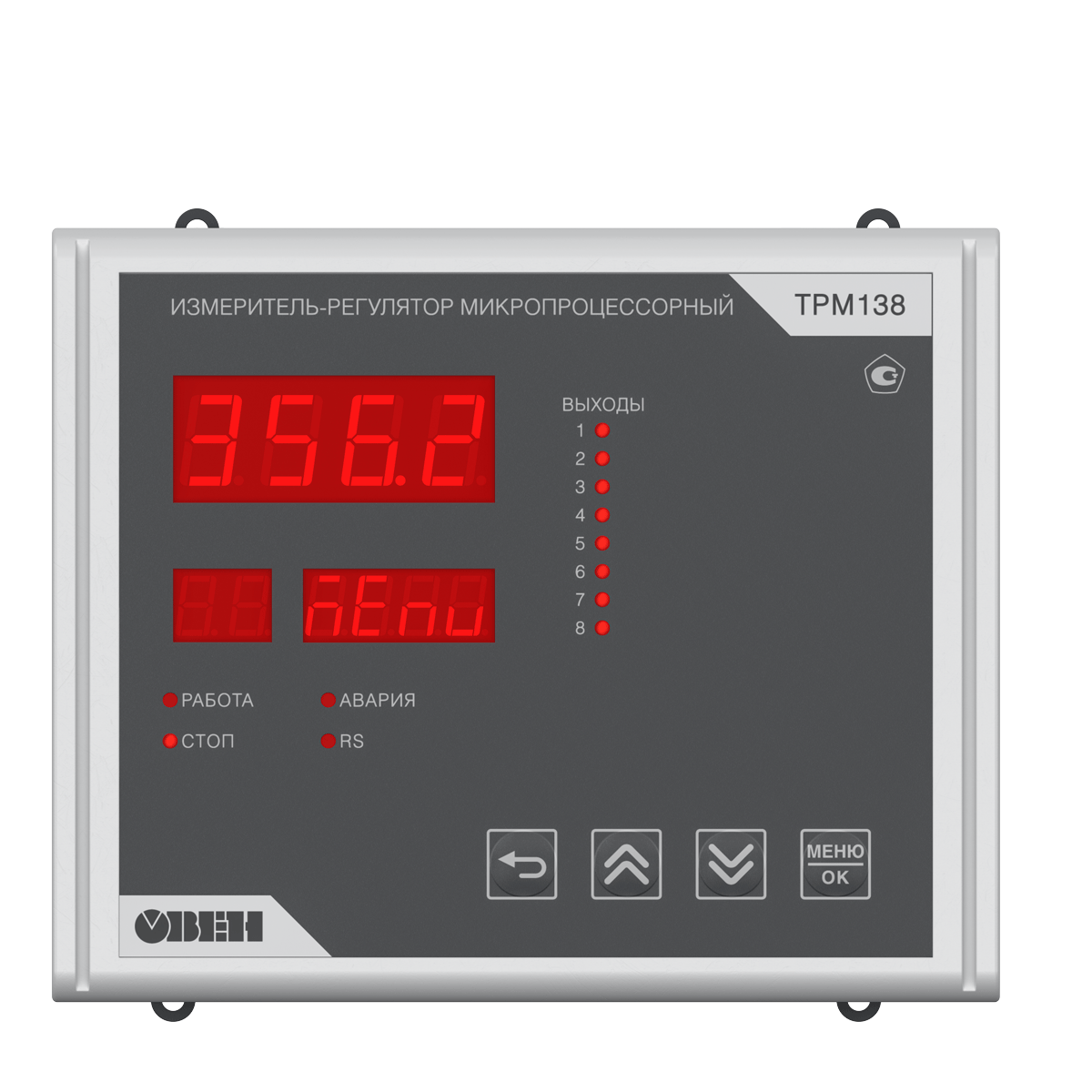

ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485
ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485
![ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485 3 - NordEnergy](/wp-content/uploads/2025/12/oplata-1.svg "ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485 4"){kind=small}
![ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485 5 - NordEnergy](/wp-content/uploads/2025/12/dostavka-3.svg "ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485 6"){kind=small}
![ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485 7 - NordEnergy](/wp-content/uploads/2025/12/warramty-3.svg "ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485 8"){kind=small}
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 164229 | ТРМ138-Щ7.ККРРРРРР | 27 010.80₽ | В наличии | |
| 164210 | ТРМ138-Щ7.ИИРРРРУУ | 30 304.80₽ | В наличии | |
| 164196 | ТРМ138-Щ7.ИИИИСССС | 30 304.80₽ | В наличии | |
| 164206 | ТРМ138-Щ7.ИИИТРРРУ | 30 304.80₽ | В наличии | |
| 164227 | ТРМ138-Щ7.ККККРРРР | 27 010.80₽ | В наличии | |
| 164237 | ТРМ138-Щ7.ССССИИИИ | 30 304.80₽ | В наличии | |
| 164202 | ТРМ138-Щ7.ИИИРРРРР | 30 304.80₽ | В наличии | |
| 164204 | ТРМ138-Щ7.ИИИРРУУУ | 30 304.80₽ | В наличии | |
| 164223 | ТРМ138-Щ7.ИРРРРРРУ | 30 304.80₽ | В наличии | |
| 164233 | ТРМ138-Щ7.ССКККРРР | 27 010.80₽ | В наличии | |
| 164241 | ТРМ138-Щ7.ТРРРРРРР | 27 010.80₽ | В наличии | |
| 164231 | ТРМ138-Щ7.РРРРРРУУ | 30 304.80₽ | В наличии | |
| 164214 | ТРМ138-Щ7.ИИССССРР | 30 304.80₽ | В наличии | |
| 154680 | ТРМ138-Щ7.РРРРУУУУ | 30 304.80₽ | В наличии | |
| 164200 | ТРМ138-Щ7.ИИИККРРР | 30 304.80₽ | В наличии | |
| 154678 | ТРМ138-Щ7.С | 27 010.80₽ | В наличии | |
| 164239 | ТРМ138-Щ7.ССССРРРР | 27 010.80₽ | В наличии | |
| 164245 | ТРМ138-Щ7.ТТРРРРУУ | 30 304.80₽ | В наличии | |
| 164235 | ТРМ138-Щ7.СССКККРР | 27 010.80₽ | В наличии | |
| 164208 | ТРМ138-Щ7.ИИКККРРР | 30 304.80₽ | В наличии | |
| 164247 | ТРМ138-Щ7.ТТТРРРРР | 27 010.80₽ | В наличии | |
| 164226 | ТРМ138-Щ7.ИТТТСССС | 30 304.80₽ | В наличии | |
| 164187 | ТРМ138-Щ7.ИИИИИИКК | 30 304.80₽ | В наличии | |
| 164251 | ТРМ138-Щ7.ТТТТТССС | 27 010.80₽ | В наличии | |
| 164224 | ТРМ138-Щ7.ИСКРРРРУ | 30 304.80₽ | В наличии | |
| 164220 | ТРМ138-Щ7.ИИТТСКРР | 30 304.80₽ | В наличии | |
| 164230 | ТРМ138-Щ7.РРРРРРРУ | 30 304.80₽ | В наличии | |
| 164197 | ТРМ138-Щ7.ИИИИТТРР | 30 304.80₽ | В наличии | |
| 164195 | ТРМ138-Щ7.ИИИИРРРР | 30 304.80₽ | В наличии | |
| 154679 | ТРМ138-Щ7.Т | 27 010.80₽ | В наличии | |
| 164228 | ТРМ138-Щ7.ККККУУУУ | 30 304.80₽ | В наличии | |
| 164205 | ТРМ138-Щ7.ИИИССРРР | 30 304.80₽ | В наличии | |
| 164201 | ТРМ138-Щ7.ИИИКРРРР | 30 304.80₽ | В наличии | |
| 164191 | ТРМ138-Щ7.ИИИИИРРР | 30 304.80₽ | В наличии | |
| 164232 | ТРМ138-Щ7.РРРРРУУУ | 30 304.80₽ | В наличии | |
| 164236 | ТРМ138-Щ7.СССРРРРР | 27 010.80₽ | В наличии | |
| 164199 | ТРМ138-Щ7.ИИИИУУУУ | 30 304.80₽ | В наличии | |
| 164238 | ТРМ138-Щ7.ССССКККК | 27 010.80₽ | В наличии | |
| 164234 | ТРМ138-Щ7.ССРРРРРР | 27 010.80₽ | В наличии | |
| 164193 | ТРМ138-Щ7.ИИИИИРРУ | 30 304.80₽ | В наличии | |
| 164240 | ТРМ138-Щ7.ССССССРР | 27 010.80₽ | В наличии | |
| 164203 | ТРМ138-Щ7.ИИИРРРУУ | 30 304.80₽ | В наличии | |
| 164242 | ТРМ138-Щ7.ТТККРРРР | 27 010.80₽ | В наличии | |
| 164246 | ТРМ138-Щ7.ТТССККРР | 27 010.80₽ | В наличии | |
| 154681 | ТРМ138-Щ7.К | 27 010.80₽ | В наличии | |
| 164209 | ТРМ138-Щ7.ИИРРРРРУ | 30 304.80₽ | В наличии | |
| 164213 | ТРМ138-Щ7.ИИССРРУУ | 30 304.80₽ | В наличии | |
| 164207 | ТРМ138-Щ7.ИИИТТТРР | 30 304.80₽ | В наличии | |
| 164244 | ТРМ138-Щ7.ТТРРРРРУ | 30 304.80₽ | В наличии | |
| 164250 | ТРМ138-Щ7.ТТТТТРРР | 27 010.80₽ | В наличии | |
| 164217 | ТРМ138-Щ7.ИИТСКРРР | 30 304.80₽ | В наличии | |
| 164211 | ТРМ138-Щ7.ИИРРРУУУ | 30 304.80₽ | В наличии | |
| 164184 | ТРМ138-Щ7.ИКККРРРР | 30 304.80₽ | В наличии | |
| 164248 | ТРМ138-Щ7.ТТТТКККК | 27 010.80₽ | В наличии | |
| 164190 | ТРМ138-Щ7.ИИИИИКРР | 30 304.80₽ | В наличии | |
| 164252 | ТРМ138-Щ7.ТТТТТТРР | 27 010.80₽ | В наличии | |
| 164215 | ТРМ138-Щ7.ИИТРУУУУ | 30 304.80₽ | В наличии | |
| 164188 | ТРМ138-Щ7.ИИИИИИРР | 30 304.80₽ | В наличии | |
| 164221 | ТРМ138-Щ7.ИИТТССКР | 30 304.80₽ | В наличии | |
| 164186 | ТРМ138-Щ7.ИИИИИИИР | 30 304.80₽ | В наличии | |
| 164218 | ТРМ138-Щ7.ИИТТККРР | 30 304.80₽ | В наличии | |
| 164189 | ТРМ138-Щ7.ИИРРРРРР | 30 304.80₽ | В наличии | |
| 164216 | ТРМ138-Щ7.ИИТСККРР | 30 304.80₽ | В наличии | |
| 164243 | ТРМ138-Щ7.ТТРРРРРР | 27 010.80₽ | В наличии | |
| 164185 | ТРМ138-Щ7.ИИИИИИСР | 30 304.80₽ | В наличии | |
| 164212 | ТРМ138-Щ7.ИИССРРРР | 30 304.80₽ | В наличии | |
| 164192 | ТРМ138-Щ7.ИККККК | 30 304.80₽ | В наличии | |
| 164194 | ТРМ138-Щ7.ИИИИКККК | 30 304.80₽ | В наличии | |
| 164219 | ТРМ138-Щ7.ИИТТРРРР | 30 304.80₽ | В наличии | |
| 164222 | ТРМ138-Щ7.ИРРРРРРР | 30 304.80₽ | В наличии | |
| 164249 | ТРМ138-Щ7.ТТТТРРРР | 27 010.80₽ | В наличии | |
| 164225 | ТРМ138-Щ7.ИТСКРРРР | 30 304.80₽ | В наличии | |
| 164198 | ТРМ138-Щ7.ИИИИТТТТ | 30 304.80₽ | В наличии | |
| 154676 | ТРМ138-Щ7.Р | 27 010.80₽ | В наличии | |
| 154677 | ТРМ138-Щ7.И | 30 304.80₽ | В наличии |
![ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485](https://nordenergy.ru/wp-content/uploads/2026/03/trm138_new.png "ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485 1")
![ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485 — изображение 2](https://nordenergy.ru/wp-content/uploads/2026/03/trm138_front.png "ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485 2")
ТРМ138 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах, а также передачи данных в системы верхнего уровня по интерфейсу RS-485.
К ТРМ138 можно подключить до восьми датчиков. Входы приборы универсальны и поддерживают 50 различных типов датчиков, включая дискретные сигналы.
К многоканальному регулятору можно подключить до восьми исполнительных механизмов. Тип управляющих выходов можно выбрать при заказе в любых комбинациях: дискретного и аналогового типа.
Для запуска прибора в работу не требуются навыки программирования. При первом запуске можно воспользоваться готовой конфигурацией параметров под типовые процессы или же настроить параметры под свою задачу.
Терморегулятор ТРМ138 находит свое применение в разных отраслях, включая металлургию, добывающую промышленность, нефтепереработку, термообработку, а также любые другие. Прибор можно настроить под широкий ряд задач.
Преимущества
Экономия на количестве каналов
Регулятор с восемью каналами в 4 раза бюджетнее, чем восемь одноканальных регуляторов, а узкий корпус занимает меньше места в шкафу автоматики.
Удобная настройка через USB Type-C
Все параметры прибора настраиваются через Owen Configurator. Питание от сети не требуется.
Различные алгоритмы управления
Поддержка ON/OFF и ПИД-регулирования, регистрации и сигнализации. Все функции в одном приборе – достаточно выбрать нужный тип управления при настройке.
Встроенное питание токовой петли
Для подключения токовых датчиков 0…5, 0…20, 4…20 мА не требуется блок питания. Датчик питается от самого прибора.
Работа входов в дискретном и аналоговом режиме
Все 8 входов работают с аналоговыми (ТС, ТП, I, U) и с дискретными (кнопка, переключатель) сигналами. На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов. Для этого достаточно выбрать дискретный тип датчика в меню, а не заказывать отдельную модификацию.
50 поддерживаемых сигналов
Работа со всеми стандартными датчиками ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.
При замене датчика достаточно указать его тип в меню, а не заменять сам прибор.
Работа при -40 ⁰С
Расширенный температурный диапазон позволяет эксплуатировать прибор в условиях холодного или тропического климата: от -40 до + 55 ⁰С.
Погодозависимое регулирование
В приборе можно настроить график уставок, меняющийся в зависимости от температуры наружного воздуха.
Возможности
- Восемь универсальных входов для подключения датчиков ТС, ТП, I, U, терморезисторов, пирометров, дискретных сигналов в любых комбинациях
- Восемь выходных устройств с управлением исполнительными механизмами по ПИД-, двухпозиционному или П-регулированию. Тип выходных устройств указывается при заказе, доступны любые комбинации
- Вычисление средних значений, разности и скорости изменения измеряемых величин
- Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
- Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
- Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе
Сервисы
Бесплатный OPC-сервер для обмена данными между приборами ОВЕН и любыми SCADA-системами
Бесплатный облачный сервис OwenCloud для удалённого управления автоматикой и мониторинга
Спецификации
| Корпус | |
| Щитовой Щ7 |
144×169×50,5 мм IP54 со стороны лицевой панели IP20 со стороны задней крышки |
| Масса, не более | 1 кг |
| Питание | |
| Напряжение питания | ~90…253 В, номинальное 230 В, частота 47…63 Гц |
| Потребляемая мощность, не более | 18 ВА |
| Встроенный источник питания | =24±3 В при максимальном токе 200 мА |
| Коммуникационные интерфейсы | |
| Количество портов |
1 × RS-485 1 × USB Type-C |
| Поддерживаемые протоколы |
Modbus RTU Modbus ASCII |
| Входы | |
| Количество | 8 × AI/DI универсальные |
| Время опроса входа, не более |
Терморезисторы: 0,75 с Дискретный вход: 0,1 с |
| Подключаемые сигналы |
Термосопротивления Термопары Сигналы тока и напряжения |
| Пределы допускаемой основной приведенной погрешности измерений, не более |
±0,25 % ТС, терморезисторы, сигналы напряжения и силы постоянного тока ±0,5 % ТП |
| Выходы | |
| Количество |
8 × DO/AO любые комбинации на выбор |
| Тип выхода | |
| И | Ток: 4…20 мА |
| У | Напряжение: 0…10 В |
| Р | Электромагнитное реле: 4 А, 250 В |
| К | Транзисторная оптопара n-p-n: 400 мА, 60 В |
| С | Симисторная оптопара: 40 мА, 250 В |
| Т | Управление твердотельным реле: 3,3…6,5 В, 50 мА |
| Эксплуатация | |
| Рабочая температура | -40…+55 ⁰С |
| Гарантия | 5 лет |
Характеристики измерительных датчиков
Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651
| Описание сигнала | Диапазон измерения, °С |
| ТСМ (Cu50) W100 = 1.426 | -50…+200 |
| ТСМ (50М) W100 = 1.428 | -180…+200 |
| ТСП (Pt50) W100 = 1.385 | -200…+850 |
| ТСП (50П) W100 = 1.391 | -200…+850 |
| ТСМ (Cu100) W100 = 1.426 | -50…+200 |
| ТСМ (100М) W100 = 1.428 | -180…+200 |
| ТСП (Pt100) W100 = 1.385 | -200…+850 |
| ТСП (100П) W100 = 1.391 | -200…+850 |
| ТСН (100Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu500) W100 = 1.426 | -50…+200 |
| ТСМ (500М) W100 = 1.428 | -180…+200 |
| ТСП (Pt500) W100 = 1.385 | -200…+850 |
| ТСП (500П) W100 = 1.391 | -200…+850 |
| ТСН (500Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu1000) W100 = 1.426 | -50…+200 |
| ТСМ (1000М) W100 = 1.428 | -180…+200 |
| ТСП (Pt1000) W100 = 1.385 | -200…+850 |
| ТСП (1000П) W100 = 1.391 | -200…+850 |
| ТСН (1000Н) W100 = 1.617 | -60…+180 |
| ТСМ (Cu53) — в РБ – справочно | -50…+200 |
Термоэлектрические преобразователи по ГОСТ Р 8.585-2001
| Описание сигнала | Диапазон измерения, °С |
| термопара ТХК (L) | -200…+800 |
| термопара ТЖК (J) | -40…+900 |
| термопара ТНН (N) | -200…+1300 |
| термопара ТХА (K) | -200…+1300 |
| термопара ТПП (S) | 0…+1600 |
| термопара ТПП (R) | 0…+1600 |
| термопара ТПР (B) | +600…+1800 |
| термопара ТВР (А-1) | +1000…+2500 |
| термопара ТВР (А-2) | +1000…+1800 |
| термопара ТВР (А-3) | +1000…+1800 |
| Термопара ТМК (Т) | -200…+400 |
| Typ.L (DIN 43710) | 0…+900 |
| ТХКн(Е) | -200…+900 |
Пирометры
| Описание сигнала | Диапазон измерения, °С |
| пирометр РК-15 | +900…+2000 |
| пирометр РК-20 | +1200…+2500 |
| пирометр РС-20 | +400…+1500 |
| пирометр РС-25 | +600…+2000 |
Унифицированные сигналы
| Описание сигнала | Диапазон измерения, % |
| ток 0..5 мА | 0…100 |
| ток 0…20 мА | 0…100 |
| ток 4…20 мА | 0…100 |
| напряжение -50…+50 мВ | 0…100 |
| напряжение 0..0,05 В | 0..100 |
| напряжение 0…1 В | 0…100 |
| напряжение 0..5 В | 0..100 |
| напряжение 0…10 В | 0…100 |
Датчики положения задвижки
| Резистивный датчик положения, потенциометр | -5…105% |
| Токовый датчик положения от 4 до 20 мА | -5…105% |
Цифровой дискретный вход
|
Цифровой дискретный сигнал типа «сухой контакт» |
дистанционный запуск и остановка регулирования с помощью внешних устройств: кнопки, переключатели |
Характеристики выходных устройств
| Обозначение выхода | Тип выхода | Технические параметры |
| И | Ток: 4…20 мА |
Сопротивление нагрузки: 0…500 Ом, Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки |
| У | Напряжение: 0…10 В |
Сопротивление нагрузки — не менее 2 кОм Напряжение питания — 15…32 В |
| Р | Электромагнитное реле |
Для цепей переменного тока Для цепей постоянного тока |
| К | Транзисторная оптопара n-p-n |
Ток нагрузки — не более 400 мА Напряжение нагрузки — не более 60 В постоянного тока |
| С | Симисторная оптопара |
Управление внешним симистором Ток управляющего импульса — не более 400 мА Напряжение — не более 250 В, 50 Гц Коммутация нагрузки Нагрузочный ток — не более 40 мА Максимальный ток в импульсном режиме (< 2 мс) 400 мА Напряжение — не более 250 В, 50 Гц |
| Т | Управление твердотельным реле |
Выходной ток не более 50 мА |
