ТРМ10 ПИД-регулятор с RS-485
ТРМ10 ПИД-регулятор с RS-485
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 150254 | ТРМ10-Щ5.У3.УТ | 7 534₽ | В наличии | |
| 144603 | ТРМ10-Щ1.У2.КС.RS | 7 747₽ | В наличии | |
| 150135 | ТРМ10-Щ5.У2.РТ | 7 534₽ | В наличии | |
| 144692 | ТРМ10-Щ2.У2.ИИ.RS | 7 747₽ | В наличии | |
| 144595 | ТРМ10-Щ1.У2.РУ.RS | 7 747₽ | В наличии | |
| 144311 | ТРМ10-Щ1.У3.ТТ.RS | 7 747₽ | В наличии | |
| 145218 | ТРМ10-Щ2.У2.РР | 7 076₽ | В наличии | |
| 144579 | ТРМ10-Щ1.У2.СР.RS | 7 747₽ | В наличии | |
| 144567 | ТРМ10-Щ1.У2.ТР.RS | 7 747₽ | В наличии | |
| 144559 | ТРМ10-Щ1.У2.ИУ.RS | 7 747₽ | В наличии | |
| 144378 | ТРМ10-Щ5.У3.ТР | 7 534₽ | В наличии | |
| 144657 | ТРМ10-Д.У2.ИР | 7 534₽ | В наличии | |
| 144804 | ТРМ10-Н.У2.УУ | 7 534₽ | В наличии | |
| 144575 | ТРМ10-Щ1.У2.ИИ | 7 534₽ | В наличии | |
| 144795 | ТРМ10-Н.У2.РР.RS | 7 198₽ | В наличии | |
| 144582 | ТРМ10-Щ1.У2.РИ | 7 534₽ | В наличии | |
| 150448 | ТРМ10-Щ1.У2.УС | 7 534₽ | В наличии | |
| 144799 | ТРМ10-Н.У2.УР | 7 534₽ | В наличии | |
| 150137 | ТРМ10-Щ5.У3.РТ | 7 534₽ | В наличии | |
| 150333 | ТРМ10-Д.У2.УР.RS | 7 747₽ | В наличии | |
| 144587 | ТРМ10-Щ1.У2.ТИ.RS | 7 747₽ | В наличии | |
| 144734 | ТРМ10-Щ5.У2.ИР.RS | 7 747₽ | В наличии | |
| 144353 | ТРМ10-Д.У3.ТР | 7 534₽ | В наличии | |
| 144361 | ТРМ10-Щ1.У3.РР | 7 076₽ | В наличии | |
| 150275 | ТРМ10-Щ5.У2.ТТ.RS | 7 747₽ | В наличии | |
| 150317 | ТРМ10-Щ2.У2.УТ.RS | 7 747₽ | В наличии | |
| 144566 | ТРМ10-Щ1.У2.ТР | 7 534₽ | В наличии | |
| 150316 | ТРМ10-Щ2.У2.УТ | 7 534₽ | В наличии | |
| 144571 | ТРМ10-Щ1.У2.УУ.RS | 7 747₽ | В наличии | |
| 144733 | ТРМ10-Щ5.У2.РР.RS | 7 198₽ | В наличии | |
| 144808 | ТРМ10-Н.У2.КК.RS | 7 747₽ | В наличии | |
| 144737 | ТРМ10-Щ5.У2.УР | 7 534₽ | В наличии | |
| 150332 | ТРМ10-Д.У2.УР | 7 534₽ | В наличии | |
| 144563 | ТРМ10-Щ1.У2.РР | 7 076₽ | В наличии | |
| 144578 | ТРМ10-Щ1.У2.КР.RS | 7 747₽ | В наличии | |
| 144656 | ТРМ10-Д.У2.ИР.RS | 7 747₽ | В наличии | |
| 144661 | ТРМ10-Д.У2.ИИ.RS | 7 747₽ | В наличии | |
| 144377 | ТРМ10-Щ5.У3.РР.RS | 7 198₽ | В наличии | |
| 144599 | ТРМ10-Щ1.У2.ИК | 7 534₽ | В наличии | |
| 144562 | ТРМ10-Щ1.У2.ИР.RS | 7 747₽ | В наличии | |
| 150138 | ТРМ10-Щ5.У3.РТ.RS | 7 747₽ | В наличии | |
| 144373 | ТРМ10-Щ2.У3.ТР.RS | 7 747₽ | В наличии | |
| 144381 | ТРМ10-Щ5.У3.ТТ.RS | 7 747₽ | В наличии | |
| 144745 | ТРМ10-Щ5.У2.ТС | 7 534₽ | В наличии | |
| 144370 | ТРМ10-Щ2.У3.СР | 7 534₽ | В наличии | |
| 144742 | ТРМ10-Щ5.У2.УУ | 7 534₽ | В наличии | |
| 144365 | ТРМ10-Щ2.У3.ИР | 7 534₽ | В наличии | |
| 144570 | ТРМ10-Щ1.У2.УР | 7 534₽ | В наличии | |
| 144660 | ТРМ10-Д.У2.УУ | 7 534₽ | В наличии | |
| 144800 | ТРМ10-Н.У2.УУ.RS | 7 747₽ | В наличии | |
| 144583 | ТРМ10-Щ1.У2.ИИ.RS | 7 747₽ | В наличии | |
| 150428 | ТРМ10-Щ5.У2.УТ.RS | 7 747₽ | В наличии | |
| 144688 | ТРМ10-Щ2.У2.ИР | 7 534₽ | В наличии | |
| 144746 | ТРМ10-Щ5.У2.КК.RS | 7 747₽ | В наличии | |
| 144374 | ТРМ10-Щ5.У3.ИР | 7 534₽ | В наличии | |
| 144357 | ТРМ10-Н.У3.РР | 7 076₽ | В наличии | |
| 150136 | ТРМ10-Щ5.У2.РТ.RS | 7 747₽ | В наличии | |
| 144741 | ТРМ10-Щ5.У2.УИ | 7 534₽ | В наличии | |
| 144574 | ТРМ10-Щ1.У2.УР.RS | 7 747₽ | В наличии | |
| 144691 | ТРМ10-Щ2.У2.УУ | 7 534₽ | В наличии | |
| 144369 | ТРМ10-Щ2.У3.РР.RS | 7 198₽ | В наличии | |
| 144803 | ТРМ10-Н.У2.УИ | 7 534₽ | В наличии | |
| 144590 | ТРМ10-Щ1.У2.КР | 7 534₽ | В наличии | |
| 144687 | ТРМ10-Щ2.У2.ИР.RS | 7 747₽ | В наличии | |
| 144591 | ТРМ10-Щ1.У2.ТИ | 7 534₽ | В наличии | |
| 144602 | ТРМ10-Щ1.У2.РТ.RS | 7 747₽ | В наличии | |
| 144796 | ТРМ10-Н.У2.ИР.RS | 7 747₽ | В наличии | |
| 144738 | ТРМ10-Щ5.У2.УУ.RS | 7 747₽ | В наличии | |
| 150410 | ТРМ10-Щ2.У2.РТ.RS | 7 747₽ | В наличии | |
| 144356 | ТРМ10-Н.У3.ИТ | 7 534₽ | В наличии | |
| 150263 | ТРМ10-Щ5.У2.ТР | 7 534₽ | В наличии | |
| 144586 | ТРМ10-Щ1.У2.ИУ | 7 534₽ | В наличии | |
| 144360 | ТРМ10-Щ1.У3.ИР.RS | 7 747₽ | В наличии | |
| 150409 | ТРМ10-Н.У2.УТ.RS | 7 747₽ | В наличии | |
| 144362 | ТРМ10-Щ1.У3.РР.RS | 7 198₽ | В наличии | |
| 144598 | ТРМ10-Щ1.У2.КИ | 7 534₽ | В наличии | |
| 144366 | ТРМ10-Щ2.У3.ИР.RS | 7 747₽ | В наличии | |
| 145147 | ТРМ10-Щ2.У2.ТС | 7 534₽ | В наличии | |
| 144371 | ТРМ10-Щ2.У3.СТ.RS | 7 747₽ | В наличии | |
| 150099 | ТРМ10-Щ5.У2.КР.RS | 7 747₽ | В наличии | |
| 150406 | ТРМ10-Д.У2.РР | 7 076₽ | В наличии | |
| 144600 | ТРМ10-Щ1.У2.УС.RS | 7 747₽ | В наличии | |
| 144352 | ТРМ10-Д.У3.РР.RS | 7 198₽ | В наличии | |
| 144379 | ТРМ10-Щ5.У3.ТР.RS | 7 747₽ | В наличии | |
| 144594 | ТРМ10-Щ1.У2.РУ | 7 534₽ | В наличии | |
| 144568 | ТРМ10-Щ1.У2.ТТ | 7 534₽ | В наличии | |
| 144658 | ТРМ10-Д.У2.УУ.RS | 7 747₽ | В наличии | |
| 150274 | ТРМ10-Щ5.У2.ТТ | 7 534₽ | В наличии | |
| 144367 | ТРМ10-Щ2.У3.РИ.RS | 7 747₽ | В наличии | |
| 150293 | ТРМ10-Н.У2.ИТ | 7 534₽ | В наличии | |
| 144576 | ТРМ10-Щ1.У2.УИ | 7 534₽ | В наличии | |
| 144604 | ТРМ10-Щ1.У2.РС | 7 534₽ | В наличии | |
| 150330 | ТРМ10-Щ2.У2.ТР | 7 534₽ | В наличии | |
| 144580 | ТРМ10-Щ1.У2.ТУ.RS | 7 747₽ | В наличии | |
| 144693 | ТРМ10-Щ2.У2.КК.RS | 7 747₽ | В наличии | |
| 144572 | ТРМ10-Щ1.У2.УТ | 7 534₽ | В наличии | |
| 144807 | ТРМ10-Н.У2.ТС | 7 534₽ | В наличии | |
| 144801 | ТРМ10-Н.У2.УР.RS | 7 747₽ | В наличии | |
| 144662 | ТРМ10-Д.У2.КК.RS | 7 747₽ | В наличии | |
| 144797 | ТРМ10-Н.У2.РР | 7 076₽ | В наличии | |
| 145219 | ТРМ10-Щ2.У2.РР.RS | 7 198₽ | В наличии | |
| 144375 | ТРМ10-Щ5.У3.ИР.RS | 7 747₽ | В наличии | |
| 144588 | ТРМ10-Щ1.У2.РТ | 7 534₽ | В наличии | |
| 144805 | ТРМ10-Н.У2.КК | 7 534₽ | В наличии | |
| 144358 | ТРМ10-Н.У3.РР.RS | 7 198₽ | В наличии | |
| 144689 | ТРМ10-Щ2.У2.УУ.RS | 7 747₽ | В наличии | |
| 144560 | ТРМ10-Щ1.У2.РИ.RS | 7 747₽ | В наличии | |
| 144573 | ТРМ10-Щ1.У2.РК | 7 534₽ | В наличии | |
| 144564 | ТРМ10-Щ1.У2.ТТ.RS | 7 747₽ | В наличии | |
| 144584 | ТРМ10-Щ1.У2.СС | 7 534₽ | В наличии | |
| 144350 | ТРМ10-Д.У3.ИР | 7 534₽ | В наличии | |
| 144354 | ТРМ10-Д.У3.ТР.RS | 7 747₽ | В наличии | |
| 144747 | ТРМ10-Щ5.У2.УИ.RS | 7 747₽ | В наличии | |
| 144809 | ТРМ10-Н.У2.УИ.RS | 7 747₽ | В наличии | |
| 144592 | ТРМ10-Щ1.У2.КК.RS | 7 747₽ | В наличии | |
| 144581 | ТРМ10-Щ1.У2.КК | 7 534₽ | В наличии | |
| 144355 | ТРМ10-Д.У3.УР | 7 534₽ | В наличии | |
| 144596 | ТРМ10-Щ1.У2.ИТ | 7 534₽ | В наличии | |
| 144744 | ТРМ10-Щ5.У2.ИИ.RS | 7 747₽ | В наличии | |
| 144735 | ТРМ10-Щ5.У2.РР | 7 076₽ | В наличии | |
| 144589 | ТРМ10-Щ1.У2.ИТ.RS | 7 747₽ | В наличии | |
| 144577 | ТРМ10-Щ1.У2.УУ | 7 534₽ | В наличии | |
| 144802 | ТРМ10-Н.У2.ИИ | 7 534₽ | В наличии | |
| 144597 | ТРМ10-Щ1.У2.УТ.RS | 7 747₽ | В наличии | |
| 144748 | ТРМ10-Щ5.У2.ТС.RS | 7 747₽ | В наличии | |
| 144798 | ТРМ10-Н.У2.ИР | 7 534₽ | В наличии | |
| 144739 | ТРМ10-Щ5.У2.УР.RS | 7 747₽ | В наличии | |
| 144585 | ТРМ10-Щ1.У2.ТС | 7 534₽ | В наличии | |
| 144659 | ТРМ10-Д.У2.ИИ | 7 534₽ | В наличии | |
| 144601 | ТРМ10-Щ1.У2.УК | 7 534₽ | В наличии | |
| 144351 | ТРМ10-Д.У3.РР | 7 076₽ | В наличии | |
| 144663 | ТРМ10-Д.У2.ТС.RS | 7 747₽ | В наличии | |
| 150294 | ТРМ10-Н.У2.ИТ.RS | 7 747₽ | В наличии | |
| 144364 | ТРМ10-Щ1.У3.ТР.RS | 7 747₽ | В наличии | |
| 144810 | ТРМ10-Н.У2.ТС.RS | 7 747₽ | В наличии | |
| 144694 | ТРМ10-Щ2.У2.ТС.RS | 7 747₽ | В наличии | |
| 144690 | ТРМ10-Щ2.У2.ИИ | 7 534₽ | В наличии | |
| 144376 | ТРМ10-Щ5.У3.РР | 7 076₽ | В наличии | |
| 144372 | ТРМ10-Щ2.У3.ТР | 7 534₽ | В наличии | |
| 150426 | ТРМ10-Щ2.У2.УР.RS | 7 747₽ | В наличии | |
| 144806 | ТРМ10-Н.У2.ИИ.RS | 7 747₽ | В наличии | |
| 150331 | ТРМ10-Щ2.У2.ТР.RS | 7 747₽ | В наличии | |
| 144736 | ТРМ10-Щ5.У2.ИР | 7 534₽ | В наличии | |
| 144380 | ТРМ10-Щ5.У3.ТТ | 7 534₽ | В наличии | |
| 144569 | ТРМ10-Щ1.У2.СР | 7 534₽ | В наличии | |
| 150408 | ТРМ10-Щ5.У2.СР.RS | 7 747₽ | В наличии | |
| 144743 | ТРМ10-Щ5.У2.КК | 7 534₽ | В наличии | |
| 144740 | ТРМ10-Щ5.У2.ИИ | 7 534₽ | В наличии | |
| 144561 | ТРМ10-Щ1.У2.РР.RS | 7 198₽ | В наличии | |
| 144565 | ТРМ10-Щ1.У2.ИР | 7 534₽ | В наличии | |
| 150427 | ТРМ10-Щ5.У2.УТ | 7 747₽ | В наличии | |
| 150425 | ТРМ10-Щ2.У2.УР | 7 534₽ | В наличии | |
| 144359 | ТРМ10-Щ1.У3.ИР | 7 534₽ | В наличии | |
| 144593 | ТРМ10-Щ1.У2.УИ.RS | 7 747₽ | В наличии | |
| 150098 | ТРМ10-Щ5.У2.КР | 7 534₽ | В наличии | |
| 144605 | ТРМ10-Щ1.У2.РС.RS | 7 747₽ | В наличии | |
| 150264 | ТРМ10-Щ5.У2.ТР.RS | 7 747₽ | В наличии | |
| 144368 | ТРМ10-Щ2.У3.РР | 7 076₽ | В наличии |
ТРМ10 – это ПИД-регулятор температуры, давления, уровня, влажности, концентрации вещества, расхода или других физических величин в различных технологических процессах. Главная особенность ТРМ10 – это алгоритм ПИД-регулятора, предназначенный для точного поддержания заданных параметров до ±0,2 ˚С методом ШИМ-регулирования или плавного изменения унифицированного выходного сигнала. Наличие сетевого интерфейса RS-485 позволяет производить удаленную настройку и управление прибором.
ТРМ10 применяется в составе систем управления экструдерами, термопластавтоматами, печами, упаковочным, полиграфическим, вакуум-формовочным оборудованием, кондитерскими печами, камерами тепла и холода, лабораторными муфельными печами и т.п.
ТРМ10 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также ТРМ10 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.
Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor
Функциональные возможности ПИД-регулятора ОВЕН ТРМ10
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины по логике «нагревателя» или «холодильника».
- Автонастройка ПИД-регулятора для автоматического подбора коэффициентов.
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2.
- Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы;
- об обрыве в цепи регулирования (LBA).
- Бесконтактное управление нагрузкой через внешнее твердотельное реле.
- Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
- Настройка ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора.
- Настройки защиты изменения параметров для ограничения доступа неквалифицированного персонала.
Преимущества
Спецификации
|
Параметр |
Значение |
|||
|
Напряжение питания |
~90…264 В (номинальное 230 В) =21…120 В (номинальное 24 В) |
|||
|
Частота напряжения питания |
50, 60 Гц |
|||
|
Потребляемая мощность |
не более 10 ВА |
|||
|
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В (только для исполнения без RS-485) |
|||
|
Максимально допустимый ток источника питания |
50 мА |
|||
|
Универсальные входы |
||||
|
Количество универсальных входов |
1 |
|||
|
Функции входа 1 |
Измерительный |
|||
|
Функции входа 2 |
Дополнительный (дистанционный пуск и останов регулирования) |
|||
|
Время опроса входа: |
Не более 1 секунды |
|||
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|||
|
Предел основной приведенной погрешности измерения |
||||
|
— для термоэлектрических преобразователей с включенной компенсацией холодного спая |
±0,5 % |
|||
|
— для остальных видов датчиков |
±0,25 % |
|||
|
Выходные устройства |
||||
|
Количество выходных устройств |
2 |
|||
|
Типы выходных устройств |
Р, К, С, Т, И, У |
|||
|
Корпус |
||||
|

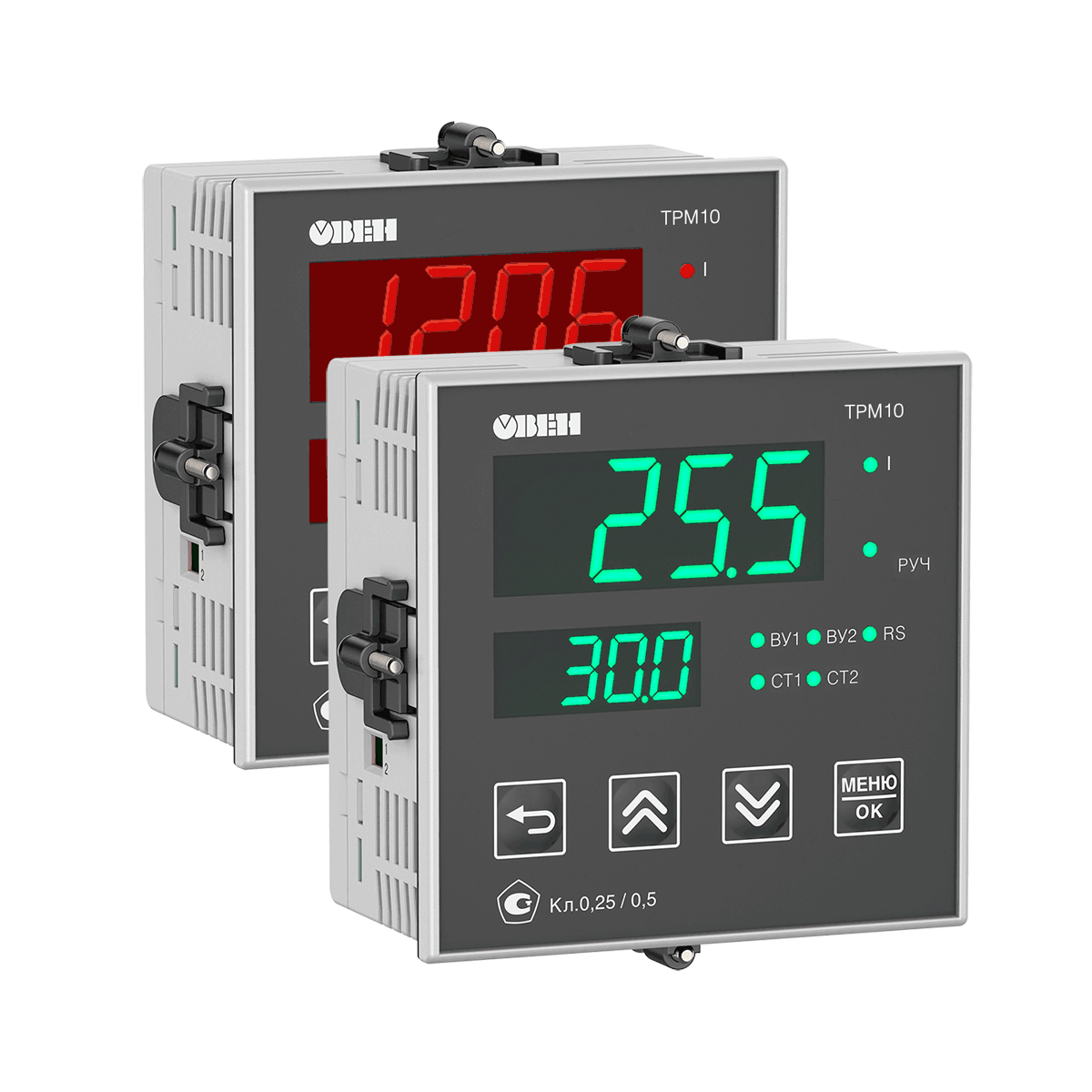

Щитовой Щ1 |
96×96×53 мм, IP54* |
|||
|

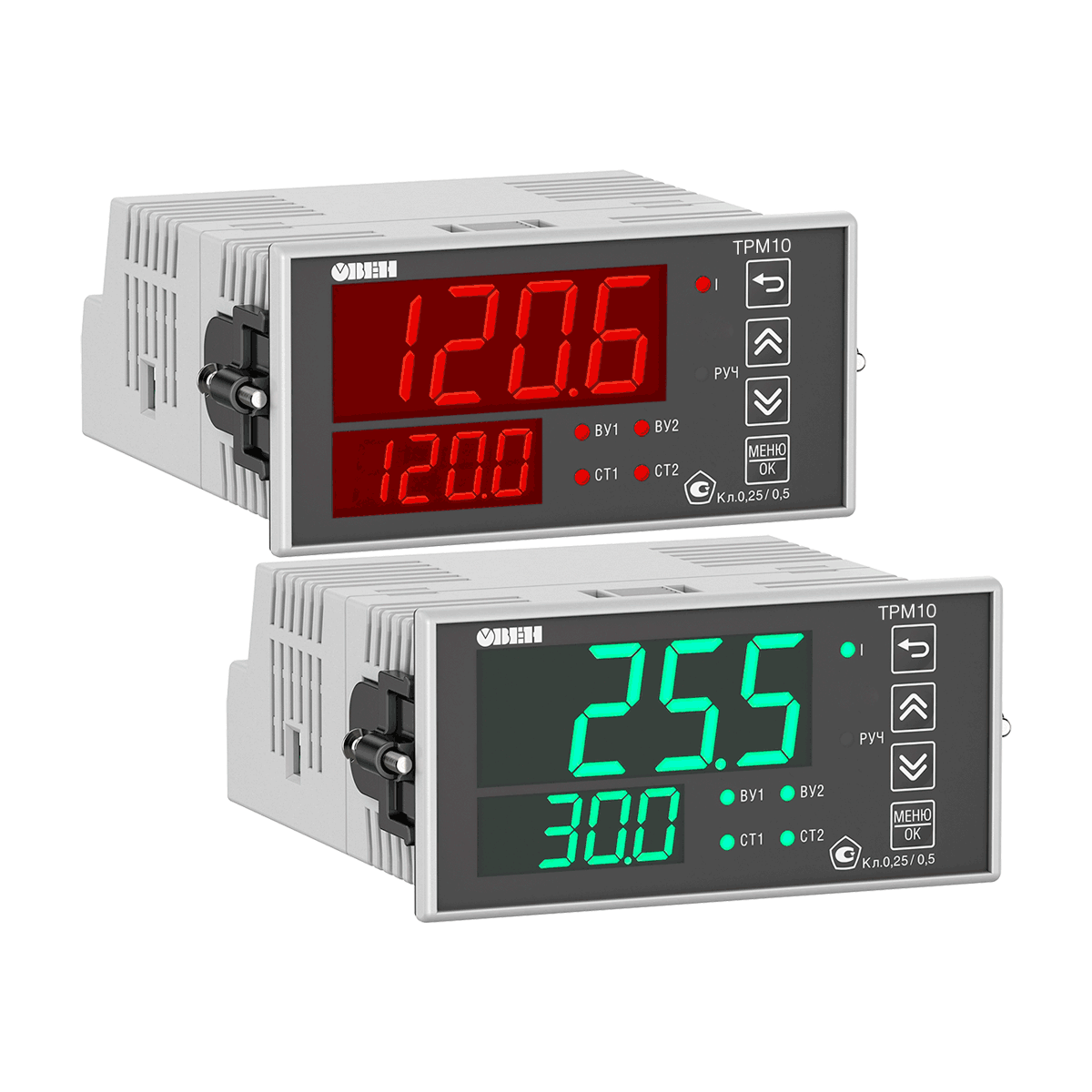

Щитовой Щ2 |
96×48×100 мм, IP54* |
|||
|

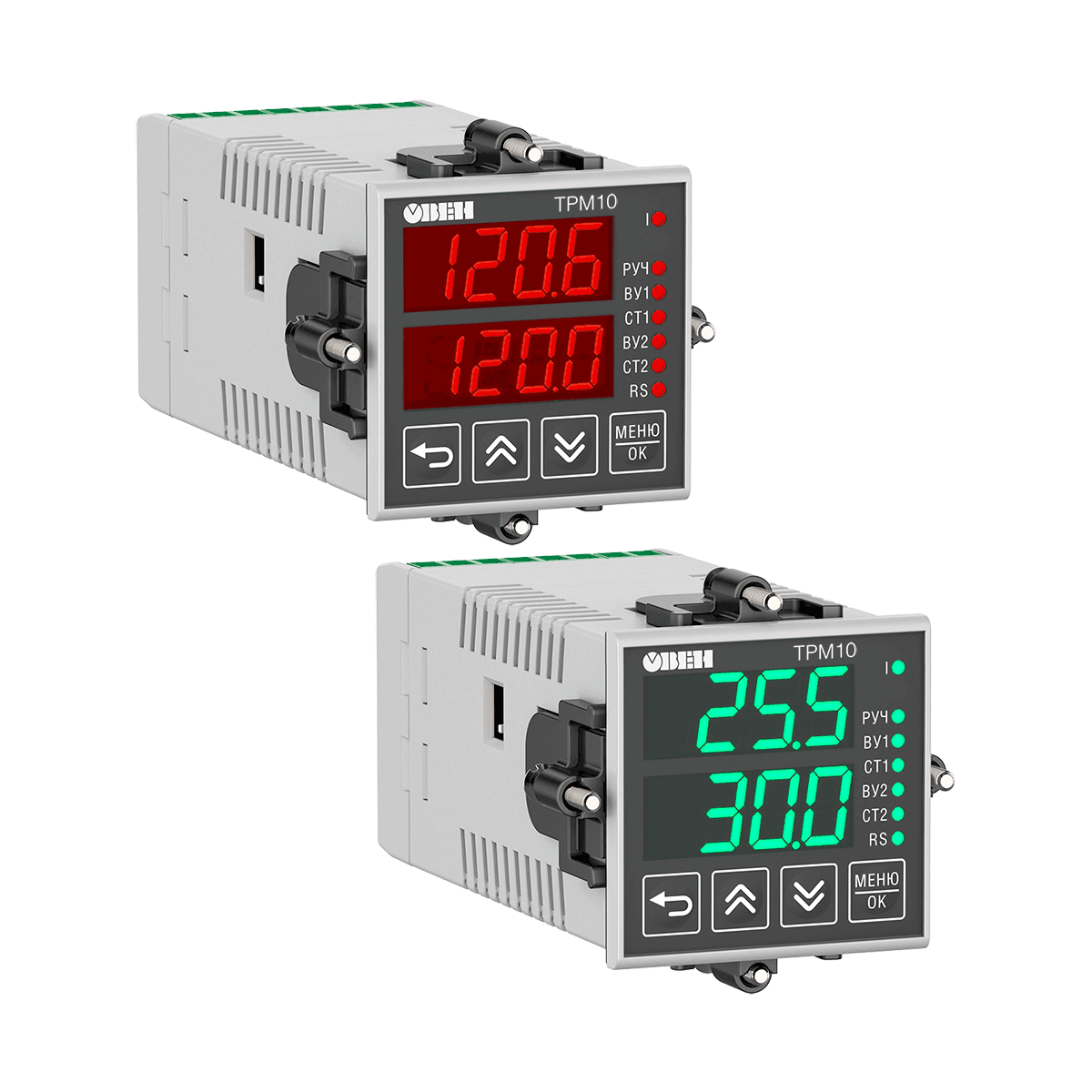

Щитовой Щ5 |
48×48×103 мм, IP54* |
|||
|

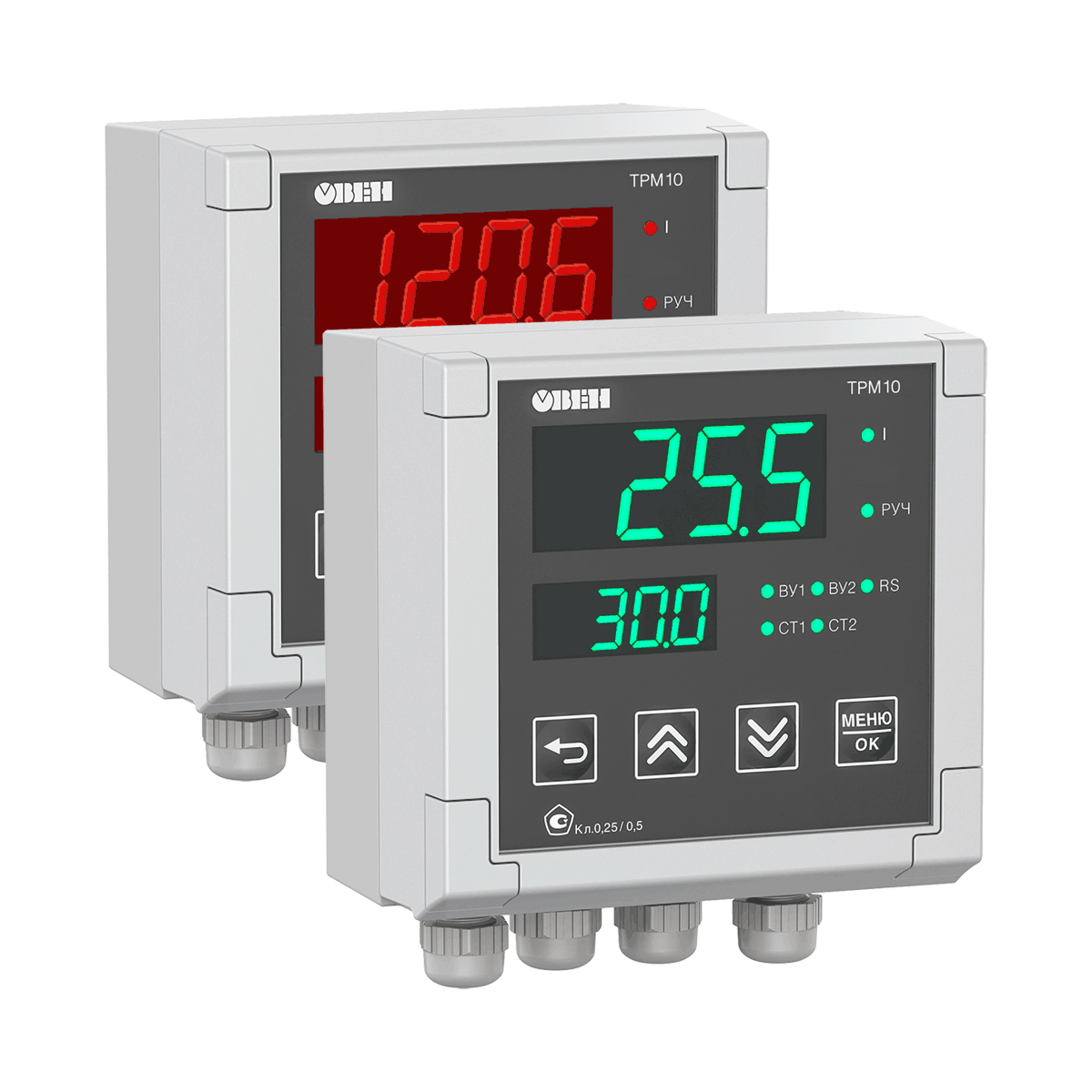

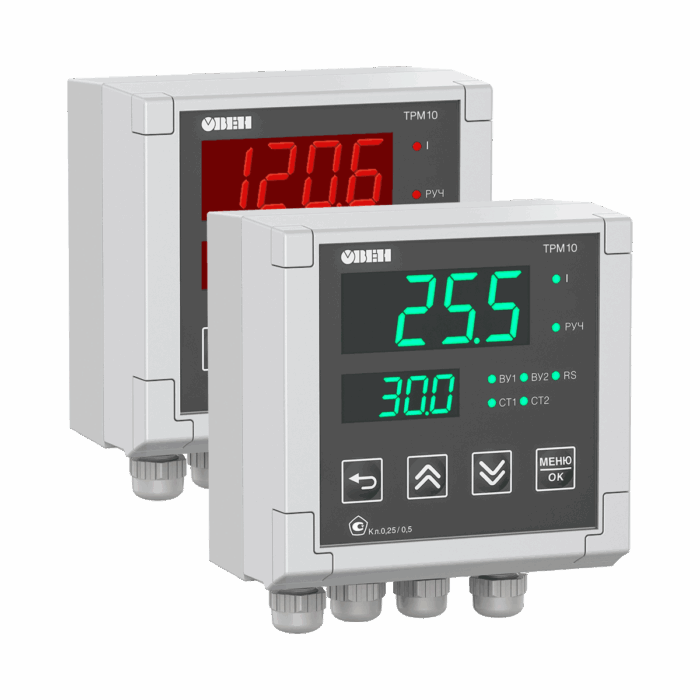

Настенный Н |
110×130×69 мм, IP66** |
|||
|

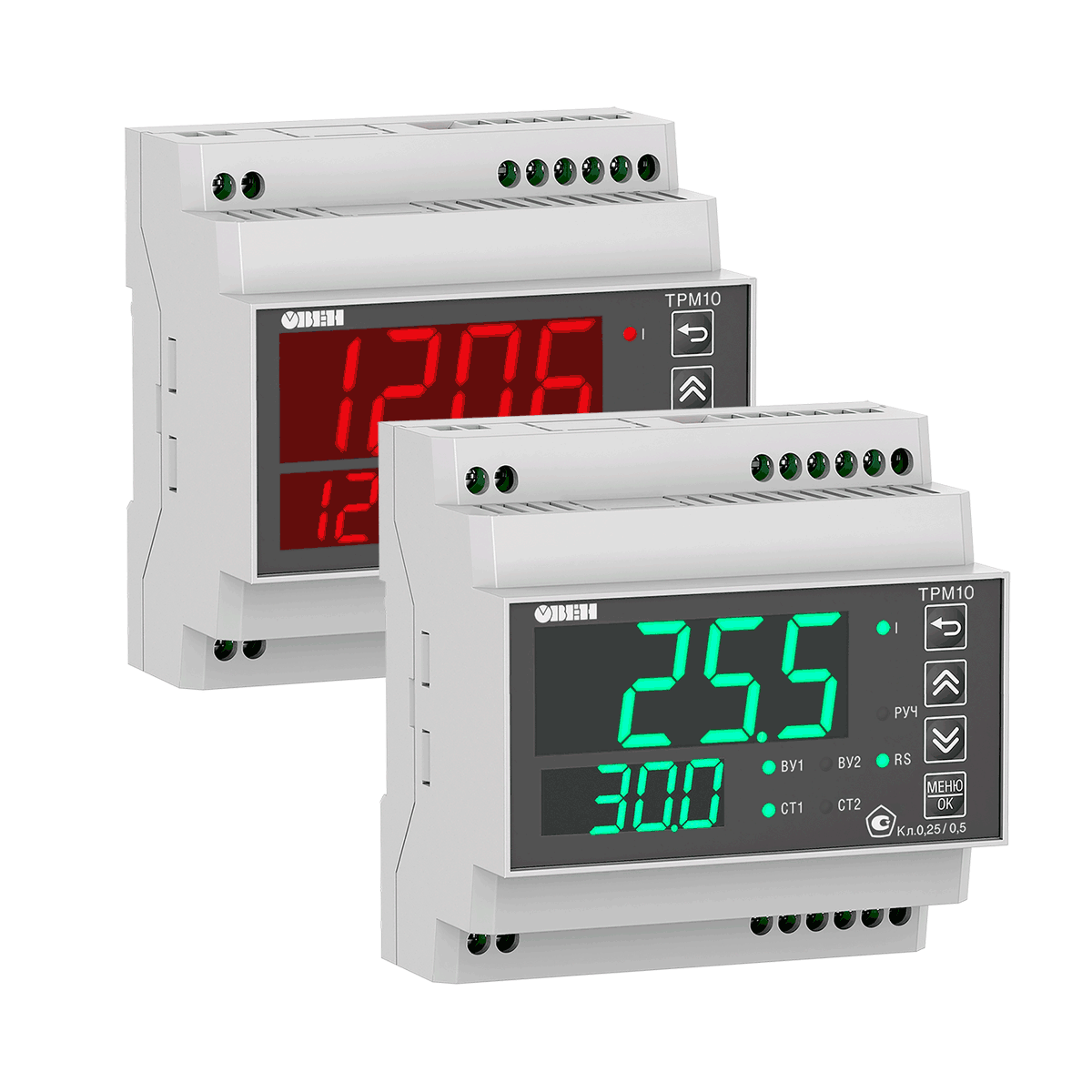

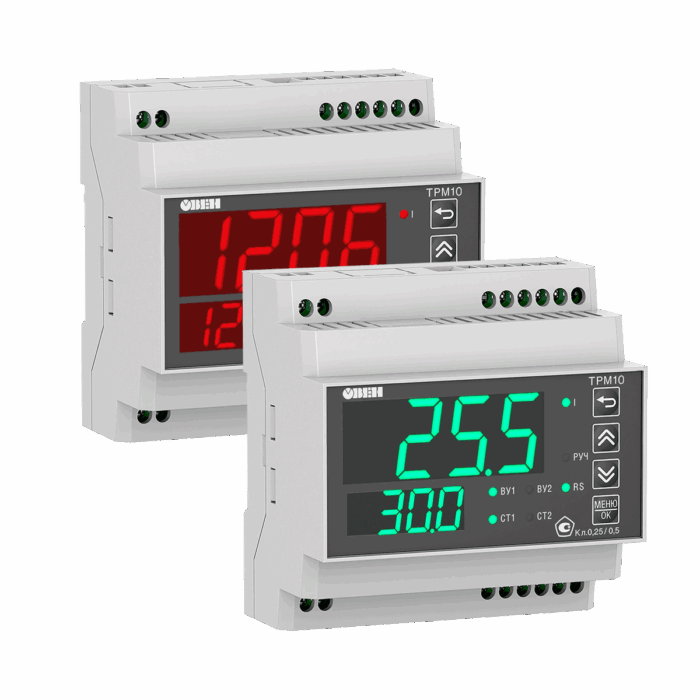

DIN-реечный |
88×90×59 мм, IP20 |
|||
|
* со стороны передней панели |
||||
|
Условия эксплуатации |
||||
|
Температура окружающего воздуха |
–40…+50 °С |
|||
|
Атмосферное давление |
84…106,7 кПа |
|||
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
|||
|
Характеристики выходных устройств |
||||
|
Обозначение |
Тип выходного устройства (ВУ) |
Электрические характеристики |
||
|
Р |
электромагнитное реле |
Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В |
||
|
К |
транзисторная оптопара n-p-n типа |
Постоянный ток не более 400 мА при постоянном напряжении не более 60 В |
||
|
С |
симисторная оптопара |
Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В |
||
|
И |
цифроаналоговый преобразователь «параметр–ток 4…20 мА» |
Постоянный ток 4…20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12…30 В рассчитывается в зависимости от сопротивления нагрузки |
||
|
У |
цифроаналоговый преобразователь «параметр–напряжение 0…10 В» |
Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В |
||
|
Т |
выход для управления твердотельным реле |
Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В |
||
Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
