ТКМ медная капиллярная трубка для РД55

ТКМ медная капиллярная трубка для РД55


АртикулНазваниеЦена с НДСНаличие
146163ТКМ-2,5.1,0.НГ.1/4SAE.НГ.1/4SAE756.40₽

В наличии

146164ТКМ-2,5.1,5.НГ.1/4SAE.НГ.1/4SAE915.00₽

В наличии

146165ТКМ-2,5.2,0.НГ.1/4SAE.НГ.1/4SAE1 183.40₽

В наличии

146166ТКМ-2,5.3,0.НГ.1/4SAE.НГ.1/4SAE1 268.80₽

В наличии

146154ТКМ-6.1,0.НГ.1/4SAE.НГ.1/4SAE976.00₽

В наличии

146155ТКМ-6.1,5.НГ.1/4SAE.НГ.1/4SAE1 220.00₽

В наличии

146157ТКМ-6.2,5.НГ.1/4SAE.НГ.1/4SAE1 769.00₽

В наличии

146158ТКМ-6.3,0.НГ.1/4SAE.НГ.1/4SAE2 025.20₽

В наличии

146159ТКМ-6.3,5.НГ.1/4SAE.НГ.1/4SAE2 293.60₽

В наличии

146160ТКМ-6.4,0.НГ.1/4SAE.НГ.1/4SAE2 549.80₽

В наличии

146161ТКМ-6.4,5.НГ.1/4SAE.НГ.1/4SAE2 818.20₽

В наличии

146162ТКМ-6.5,0.НГ.1/4SAE.НГ.1/4SAE3 074.40₽

В наличии


Медные капиллярные трубки ТКМ используются для удалённого соединения и подключения реле давления РД55 к технологическому процессу. Благодаря медному сплаву трубка легко изгибается в необходимом направлении при осуществлении монтажа или в процессе эксплуатации.

На выбор представлены два типа трубок:

  • ТКМ-2,5 – трубка 2,5×0,5 с внутренним проходным диаметром 1,5 мм для использования в чистых средах.
  • ТКМ-6,0 – трубка 6,0×1 с внутренним проходным диаметром 4,0 мм для использования в загрязнённых средах.

ВНИМАНИЕ!

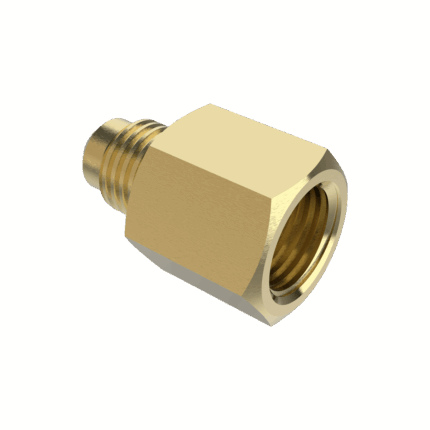

С каждого конца трубка имеет развальцовку и подвижную гайку с внутренней присоединительной резьбой SAE¼”. Для подключения капиллярной трубки к датчику и к процессу необходимо использовать латунный переходник УПЛ с резьбой SAE¼” на G1/4” или G1/2”.

Технические характеристики

Параметр

Значение

Материал трубки

Медный сплав

Материал гайки

Латунь

Рабочая среда

Жидкость / Газ

Давление рабочей среды

До 4 МПа

Температура рабочей среды

-40…+120 °С

Спецификации
