Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи
Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 148021 | SMPW-K-F | 488₽ | В наличии | |
| 148024 | OSTW-CC-J-F | 732₽ | В наличии | |
| 148012 | OSTW-CC-J-M | 732₽ | В наличии | |
| 148020 | OSTW-CC-K-F | 732₽ | В наличии | |
| 148008 | OSTW-CC-K-M | 732₽ | В наличии | |
| 148026 | OSTW-CC-S-F | 732₽ | В наличии | |
| 148014 | OSTW-CC-S-M | 732₽ | В наличии | |
| 148022 | OSTW-CC-N-F | 732₽ | В наличии | |
| 148010 | OSTW-CC-N-M | 732₽ | В наличии | |
| 148023 | SMPW-N-F | 488₽ | В наличии | |
| 148013 | SMPW-J-M | 488₽ | В наличии | |
| 148025 | SMPW-J-F | 488₽ | В наличии | |
| 148009 | SMPW-K-M | 488₽ | В наличии | |
| 148015 | SMPW-S-M | 488₽ | В наличии | |
| 148027 | SMPW-S-F | 488₽ | В наличии | |
| 148011 | SMPW-N-M | 488₽ | В наличии |
Термопарные разъемы применяются для быстрого подключения/отключения термопары к линии связи до измерительного прибора. Контакты разъемов производятся из соответствующих термопарных или компенсационных сплавов, что позволяет избежать дополнительных температурных погрешностей из-за образования ложного рабочего спая. Контакты разъёмов сделаны специально разных размеров и нанесена их полярность, благодаря чему обеспечивается правильное подключение.
Разъёмы поставляются как отдельно, так и в составе термопар ДТПХхх4 на основе КТМС.
Технические характеристики
| Наименование | Значение | |
| OSTW (стандарт) | SMPW (мини) | |
| Диапазон рабочих температур: | ||
| — Длительно | -29…+180 °С | |
|
— Кратковременно |
-50…+220 °С |
|
| Степень защиты | IP40 | |
| Максимальный диаметр наружной оболочки подводимого кабеля | 5,5 мм | 5,0 мм |
| Максимальное сечение подключаемых проводов | 2,075 мм² | 0,5189 мм² |
Конструктивное исполнение вилок и розеток в стандартном размере
| Тип НСХ | Термопарные (компенсационные) сплавы и полярность | Цветовое обозначение |
Маркировка для заказа (модель «стандарт») |
||
| (+) | (-) | Вилка | Розетка | ||

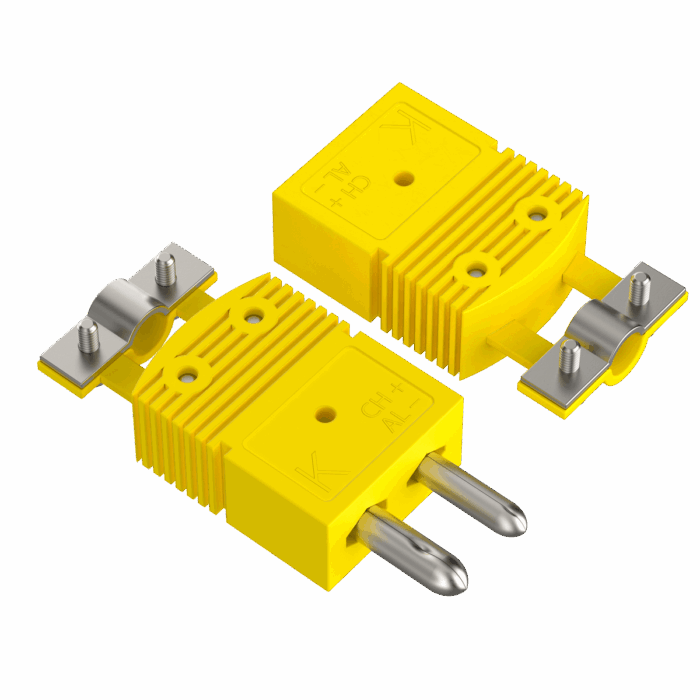

| K (ХА) | Ni-Cr | Ni-Al | Жёлтый |
OSTW-CC-K-M
|
OSTW-CC-K-F |

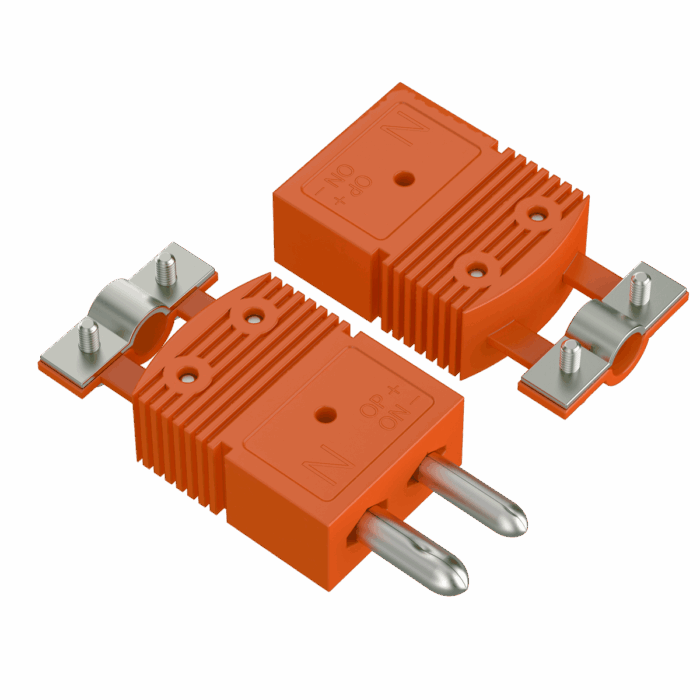

| N (НН) | Nicrosil | Nisil | Оранжевый |
OSTW-CC-N-M |
OSTW-CC-N-F |

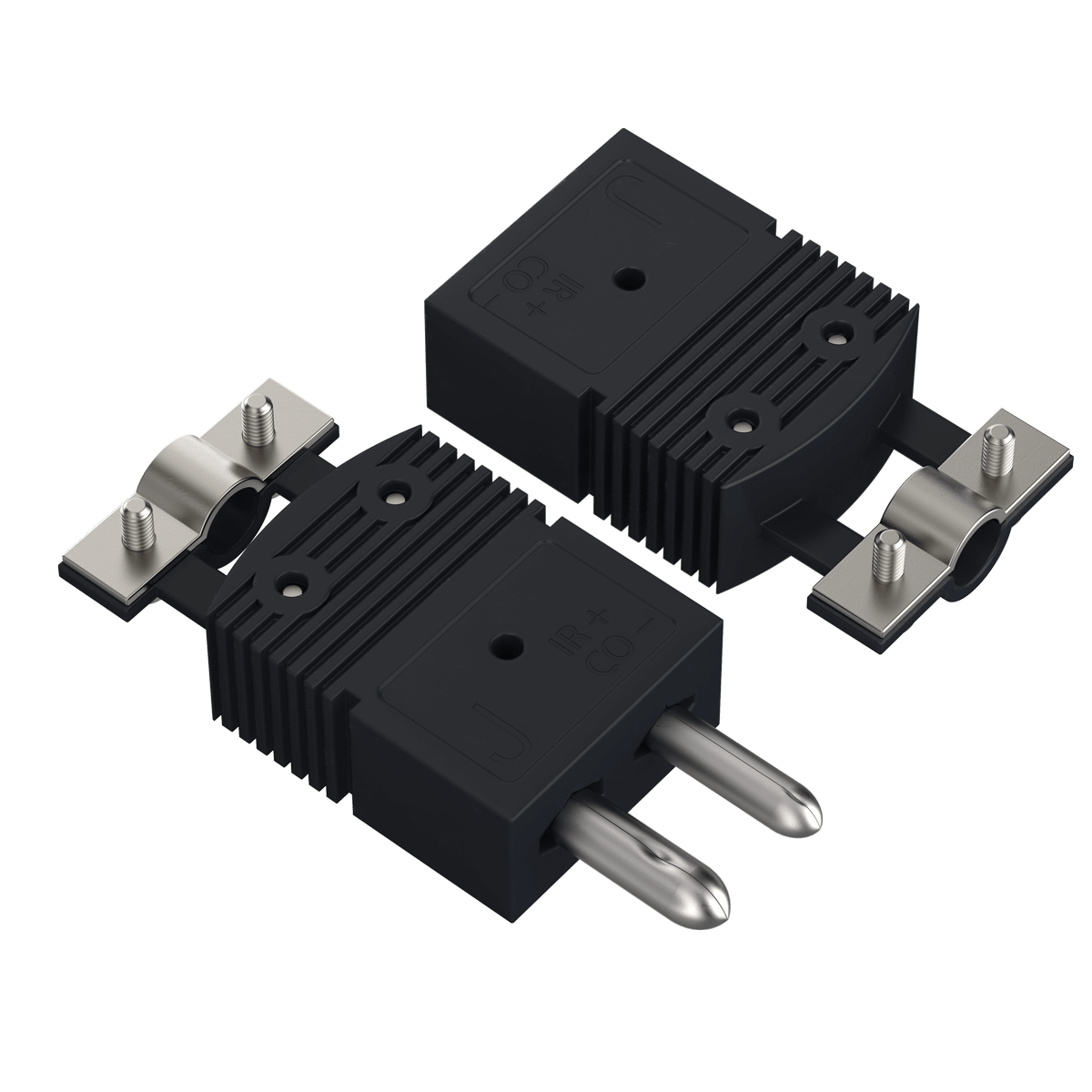

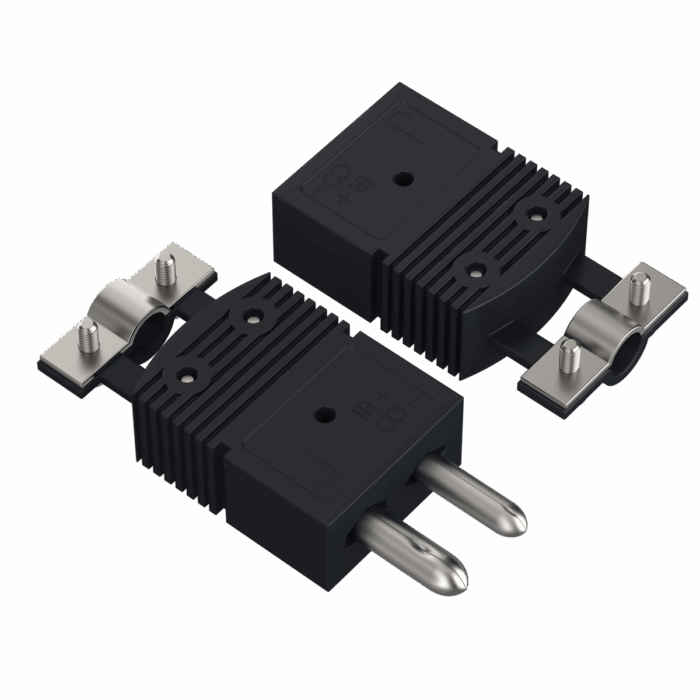

| J (ЖК) | Fe | Cu-Ni | Чёрный |
OSTW-CC-J-M |
OSTW-CC-J-F |

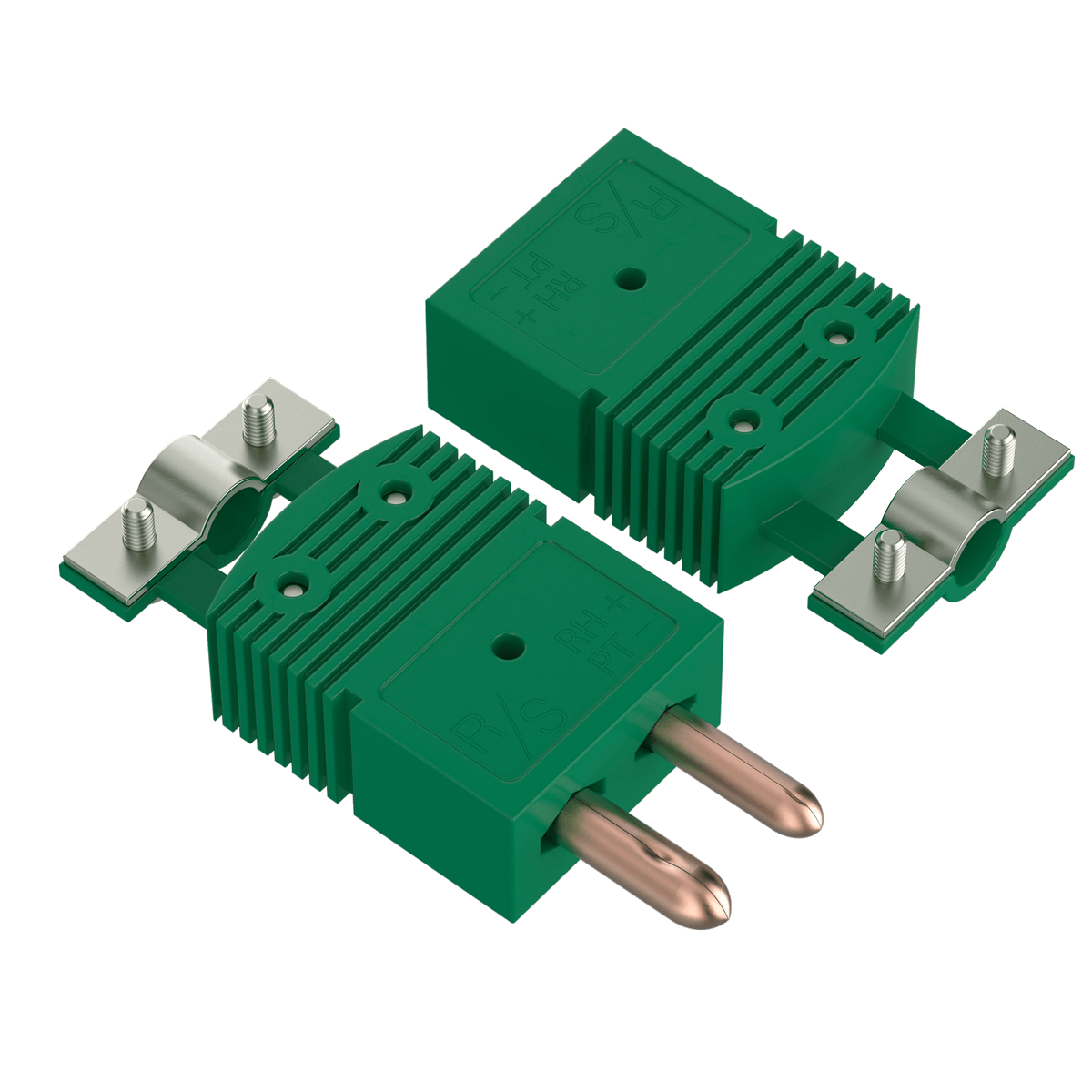

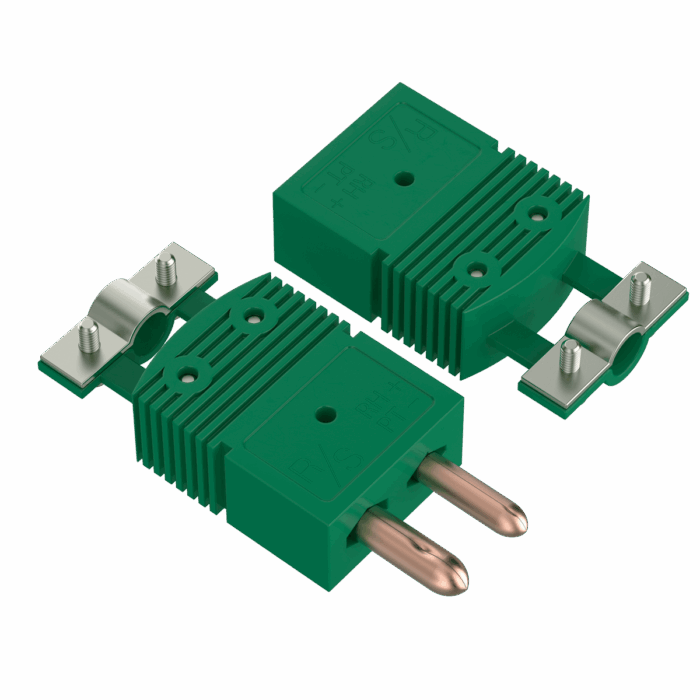

| S (ПП) | Cu | Cu-Ni | Зелёный |
OSTW-CC-S-M |
OSTW-CC-S-F |
Конструктивное исполнение вилок и розеток в размере «мини»
| Тип НСХ | Термопарные (компенсационные) сплавы и полярность | Цветовое обозначение |
Маркировка для заказа (модель «мини») |
||
| (+) | (-) | Вилка | Розетка | ||

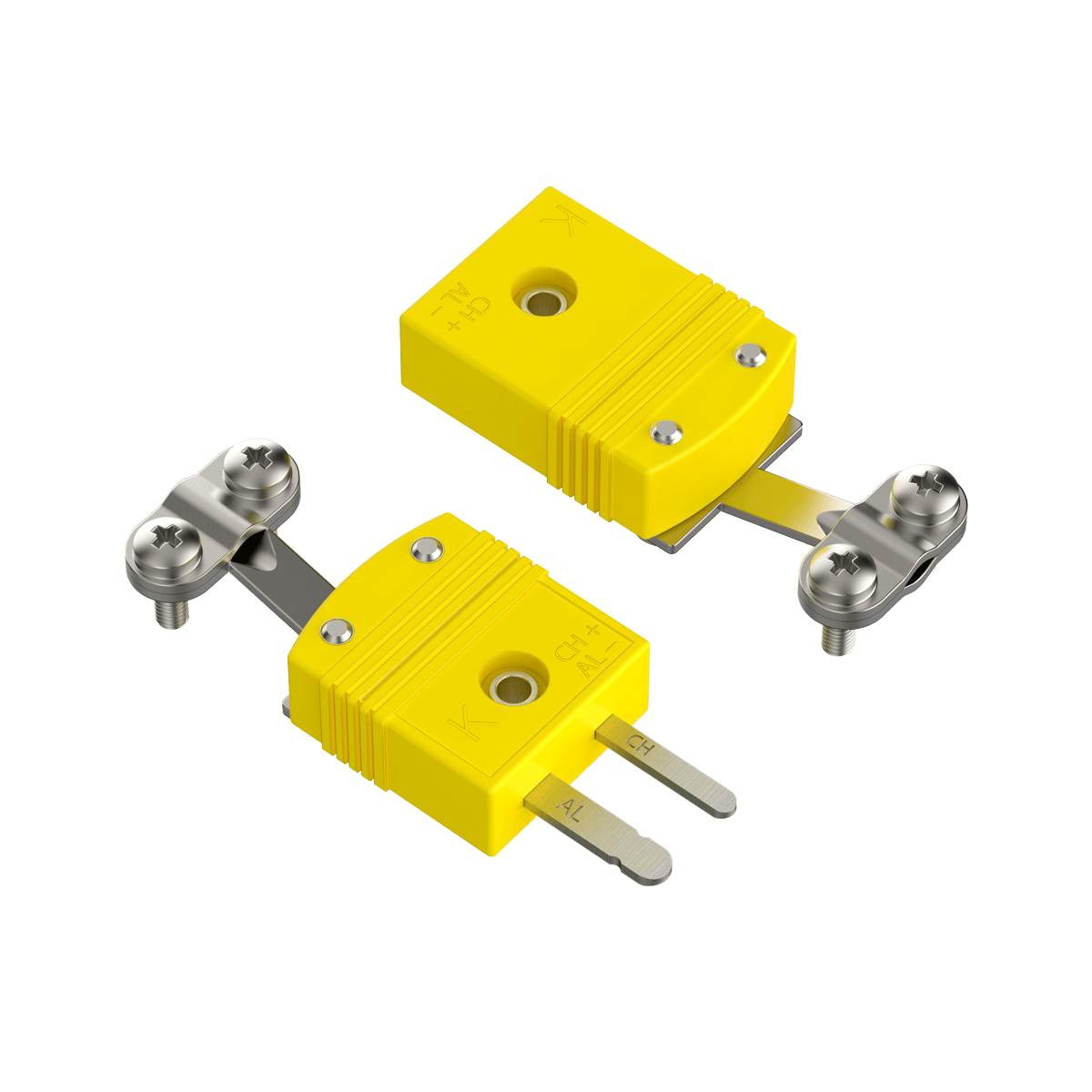

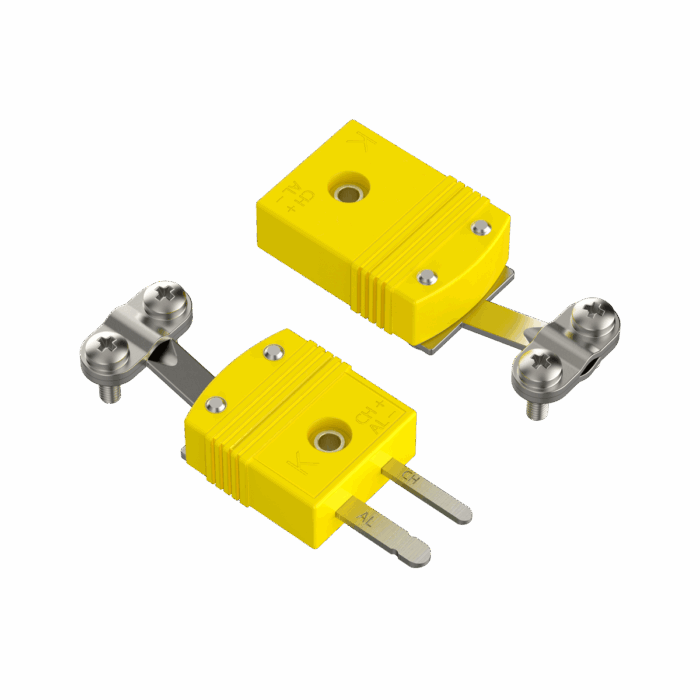

| K (ХА) | Ni-Cr | Ni-Al | Жёлтый |
SMPW-K-M |
SMPW-K-F |

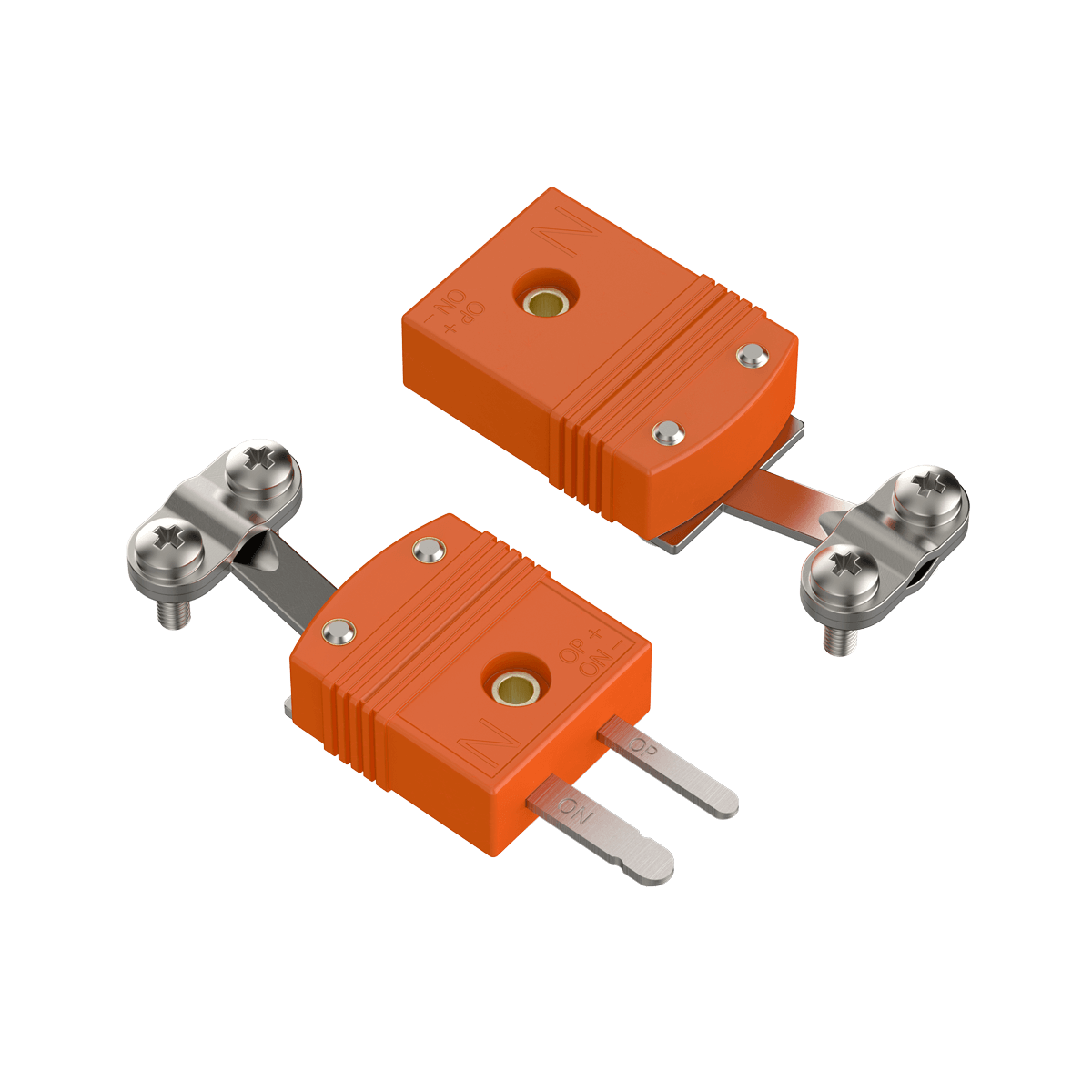

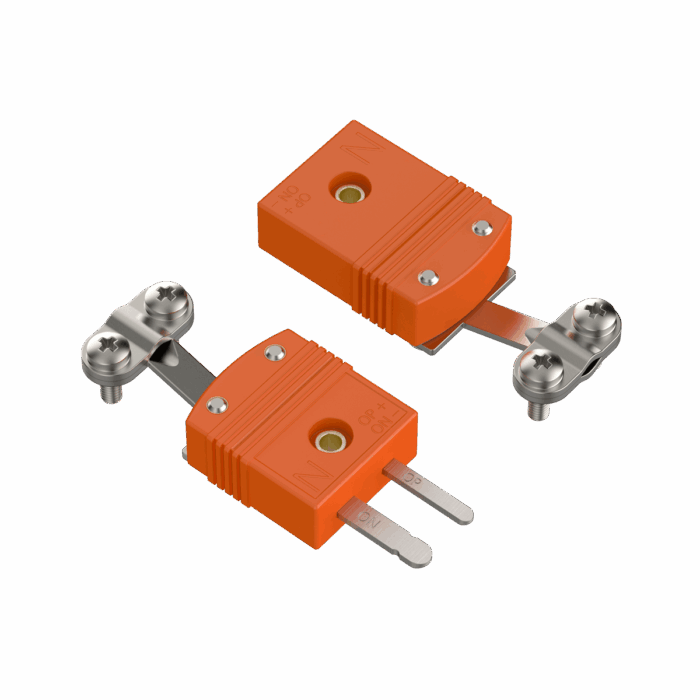

| N (НН) | Nicrosil | Nisil | Оранжевый |
SMPW-N-M |
SMPW-N-F |

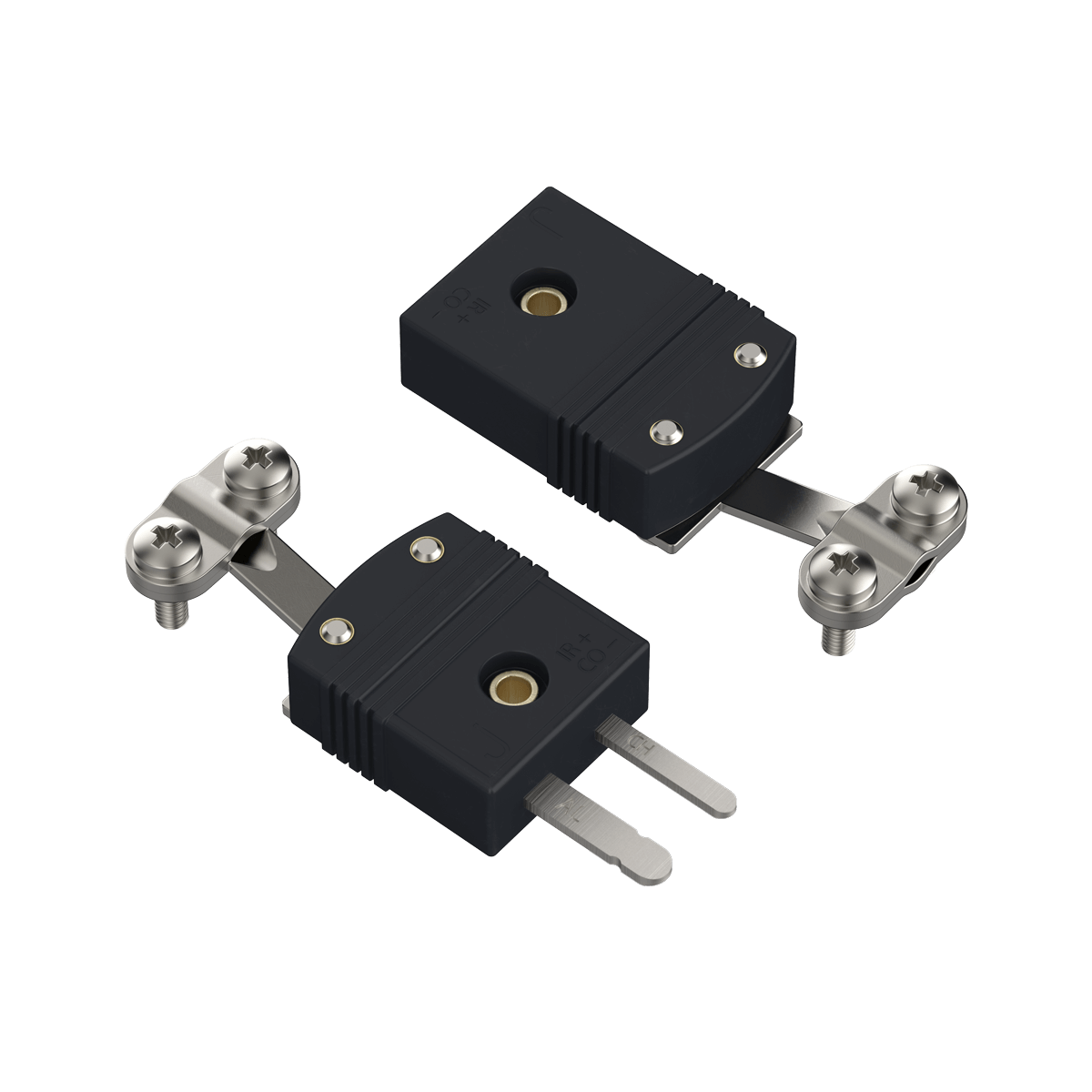

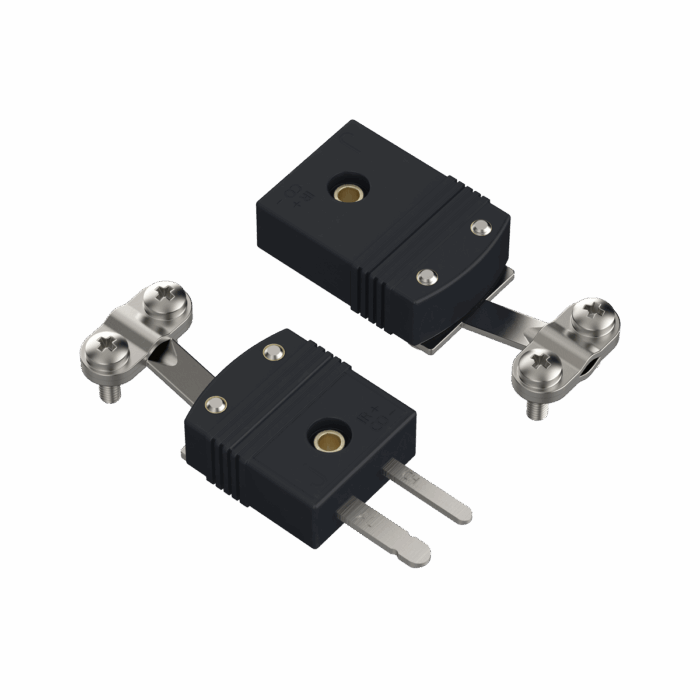

| J (ЖК) | Fe | Cu-Ni | Чёрный |
SMPW-J-M |
SMPW-J-F |

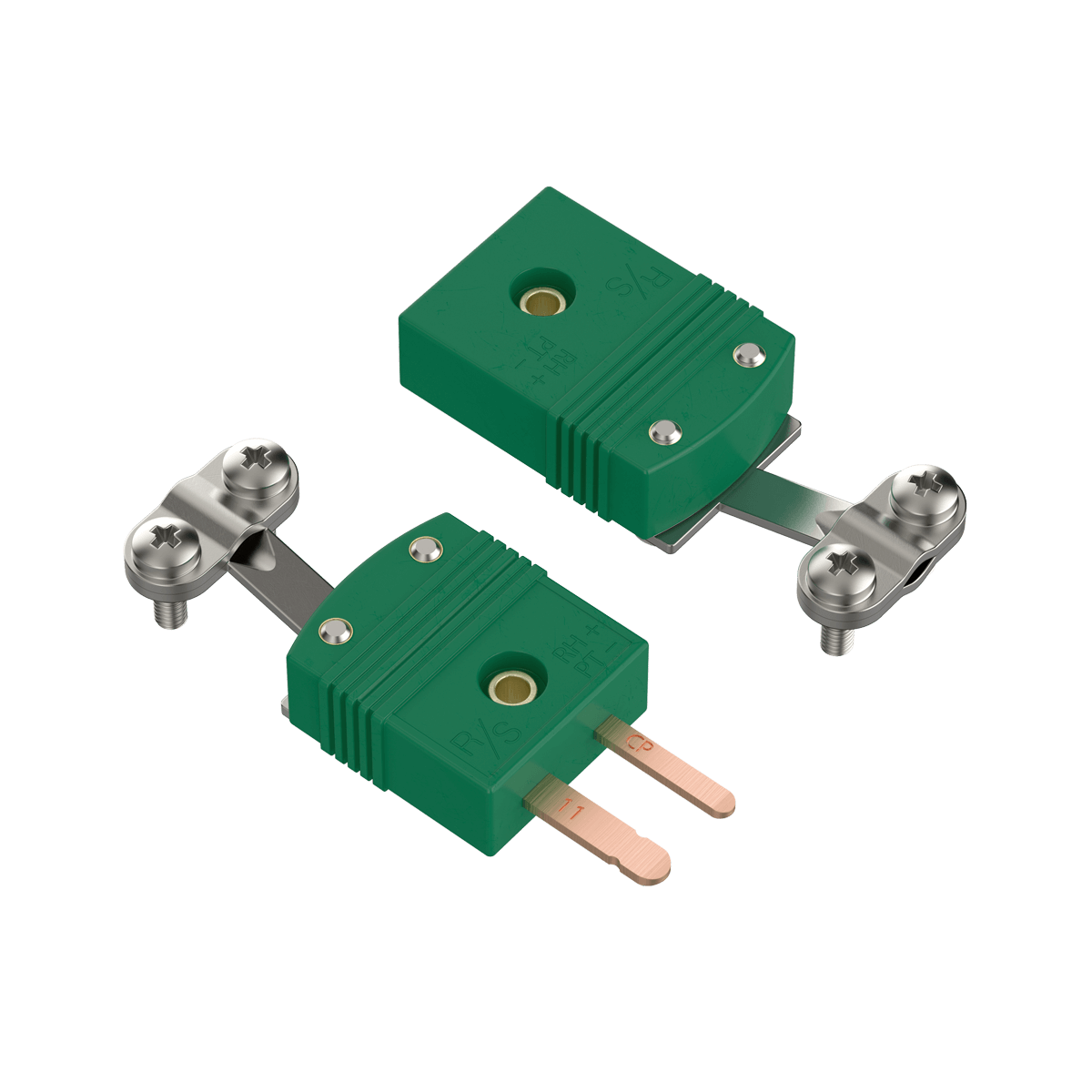

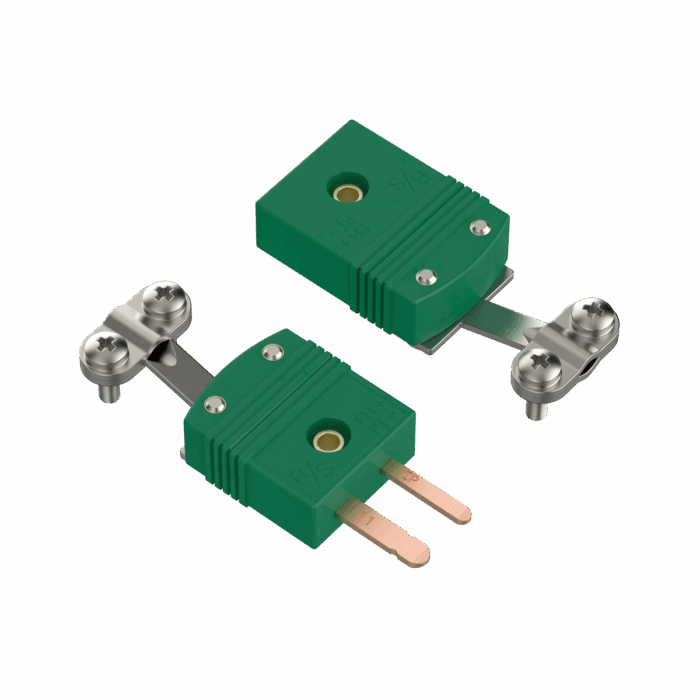

| S (ПП) | Cu | Cu-Ni | Зелёный |
SMPW-S-M |
SMPW-S-F |
