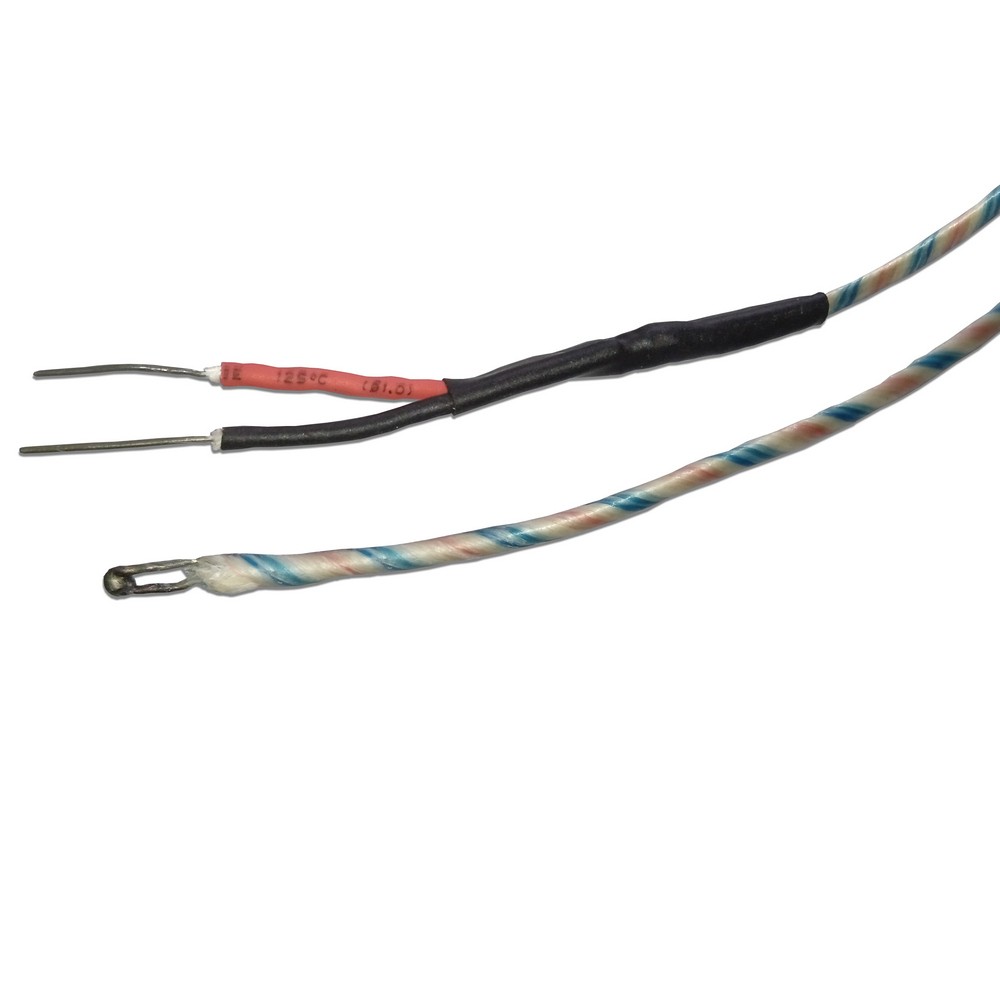

Термопары металлические (преобразователи термоэлектрические бескорпусные) ТПrL-К11 предназначены для изготовления преобразователей термоэлектрических, измерителей температуры, а также для непрерывного измерения температуры поверхности твёрдых тел, температуры воздуха и неагрессивных газов в различных отраслях промышленности, в сельском хозяйстве, в научных учреждениях.
Термопары ТПrL-К11 выпускаются в соответствии с ТУ 26.51.51-066-57200730-2024.
Допускается изменение цвета оболочки термопары в окрестности рабочего конца, связанное с изготовлением термопары и её контролем при максимальной рабочей температуре.
Если термопара предназначена для эксплуатации при высокой температуре длительное время, то необходимо обеспечить её фиксацию на рабочем месте.
Материал оболочки термопары – асбостеклонить.
Маркировка «положительной термоэлектродной проволоки» — цветная метка.
Комплектность поставки
- термопара металлическая ТПrL-К11 — 1 шт;
- паспорт — 1 шт
Система обозначений
Термопара металлическая (ТП) производства НПК Рэлсиб (r) хромель-копелевая (L)
конструктивного исполнения К11 с диаметром термоэлектродов d(мм) и длиной L(м): ТПrL-К11-d/L
Характеристики
| Наименование модификации | ТПrL-К11-0,5/0,5 |
| Диаметр термоэлектродов, мм | 0.5 |
| Длина термопары, м | 0.5 |
| Номинальная статистическая характеристика (НСХ) | L (ХК) |
| Рабочий диапазон измерений, °С — фиксированный монтаж — нефиксированный монтаж |
от -40 до +600 от -40 до +400 |
| Класс допуска по ГОСТ 6616-94 | 2 |
| Номинальная температура применения, °С | +300 |
| Показатель тепловой инерции, с., не более | 2 |
| Вероятность безотказной работы в зависимости от температуры применения — от -40 до +300 °С: — от -40 до +400 °С: — от -40 до +600 °С: |
0,95 при 40000 ч. 0,95 при 20000 ч. 0,95 при 10000 ч. |
| Гарантийный срок эксплуатации в зависимости от температуры применения, лет — от -40 до +300 °С: — от -40 до +400 °С: — от -40 до +600 °С: |
3 2 1 |
| Средний срок службы в зависимости от температуры применения, лет — от -40 до +300 °С: — от -40 до +400 °С: — от -40 до +600 °С: |
5 4 2 |
