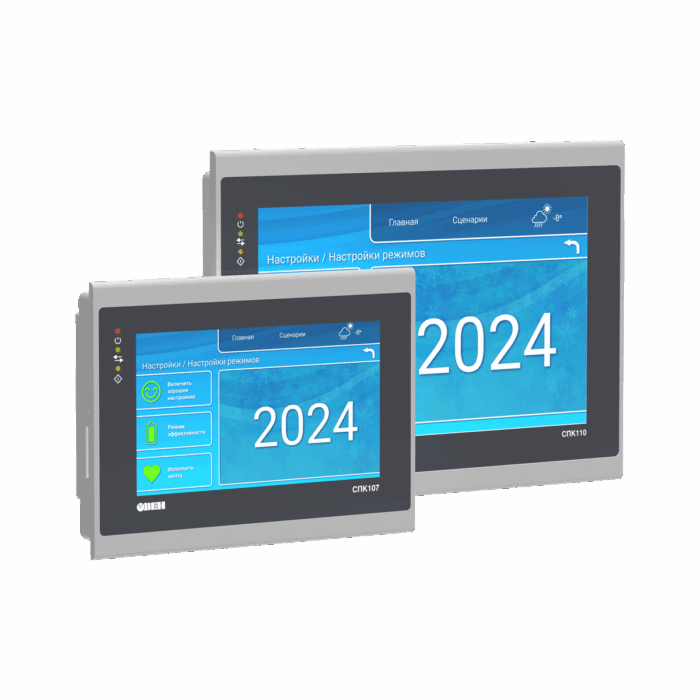

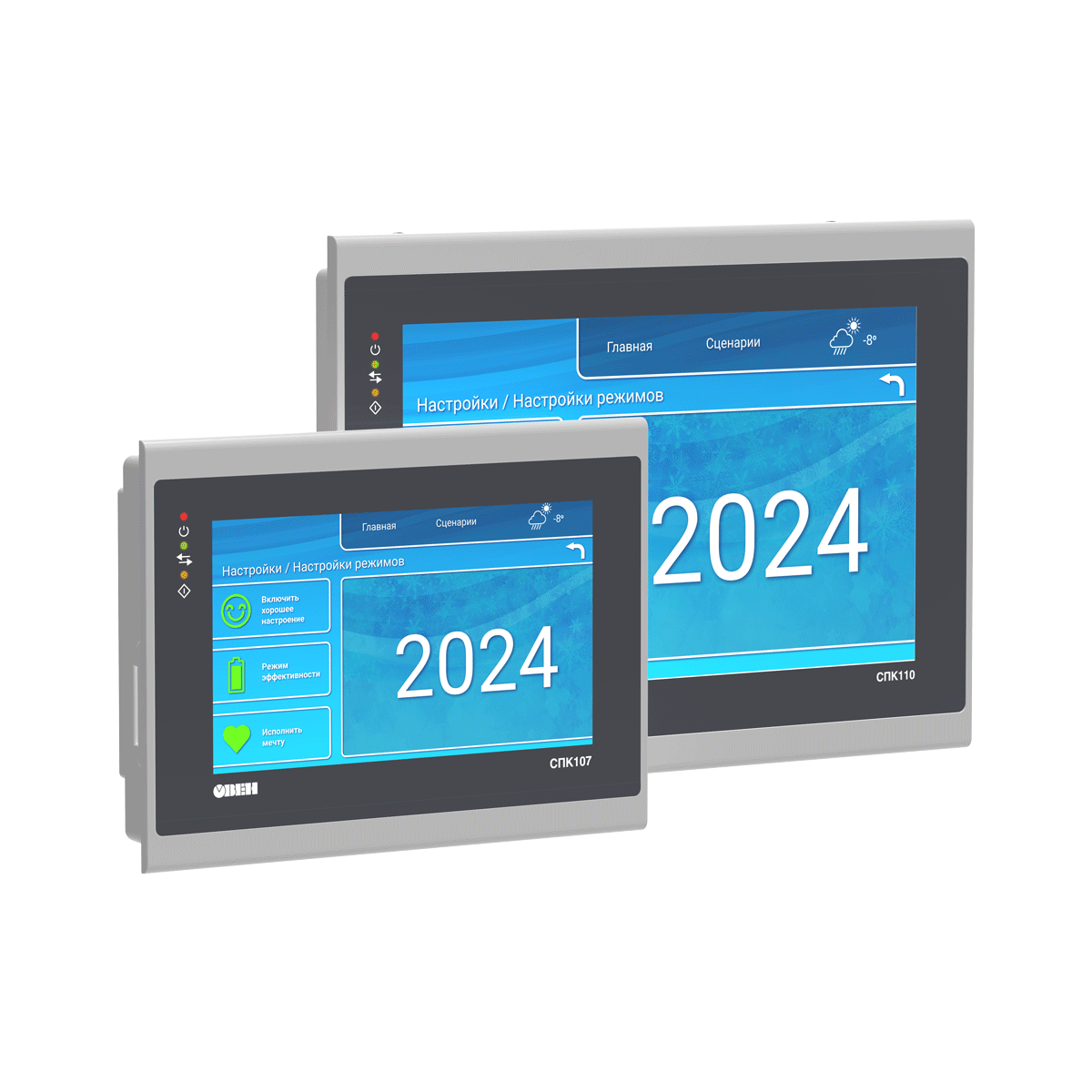

Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.
Преимущества использования
- Разработка алгоритмов управления и визуализации в единой среде программирования.
- Экономия монтажного пространства в шкафу автоматики.
- Снижение общей стоимости системы управления.
Отличительные особенности
- Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).

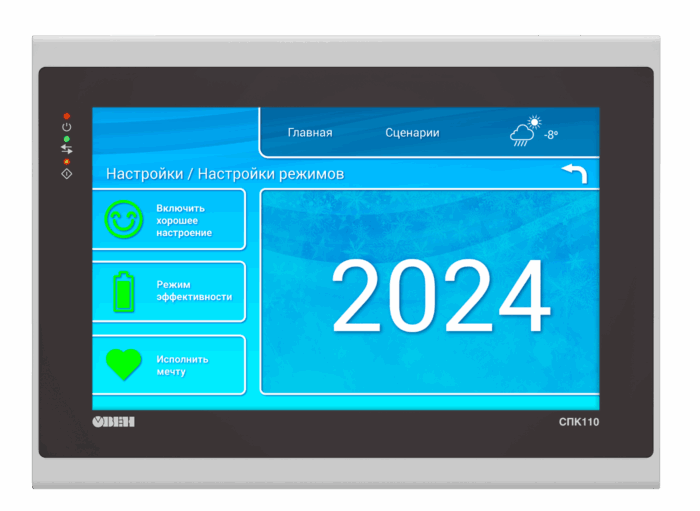

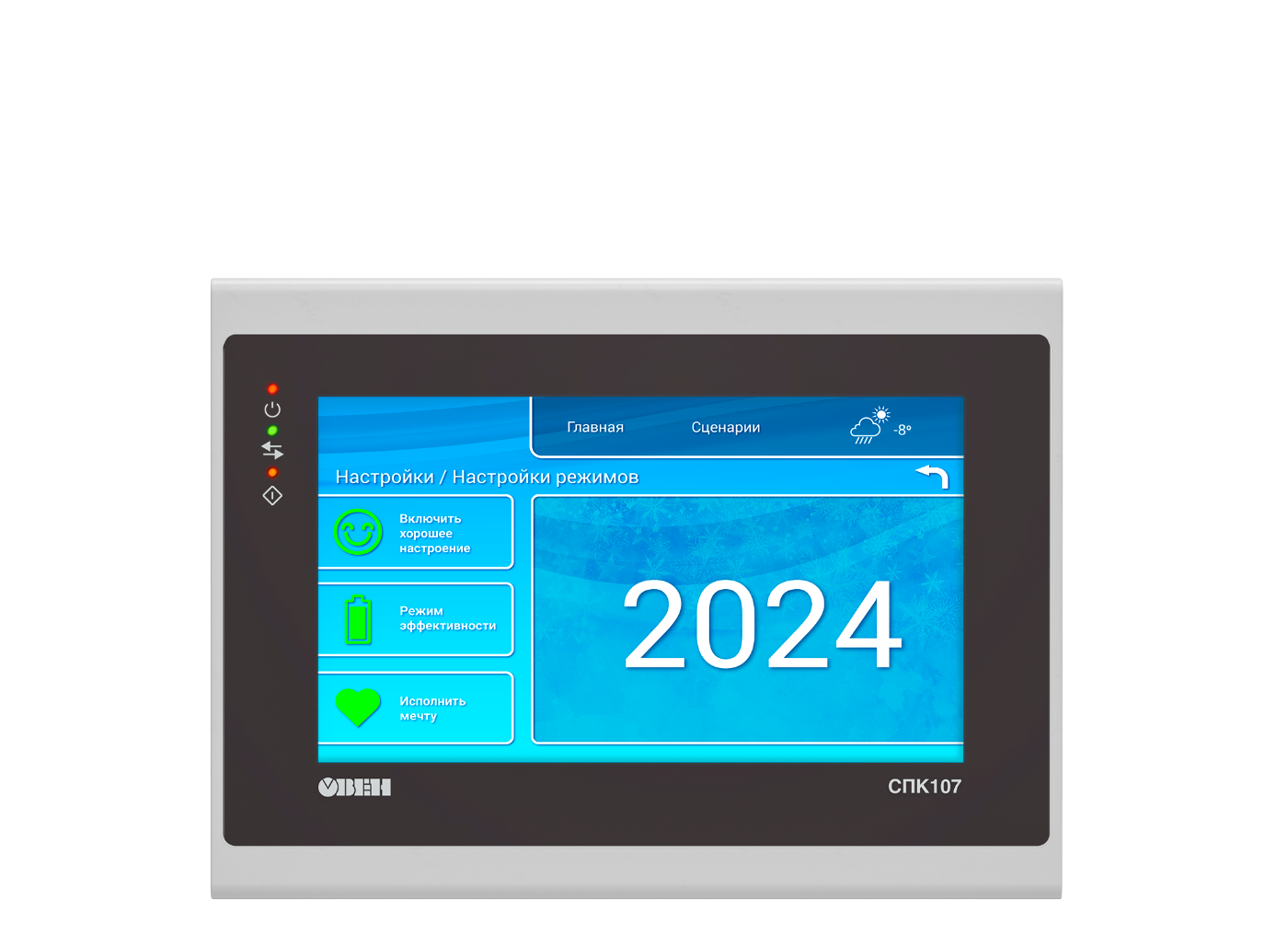

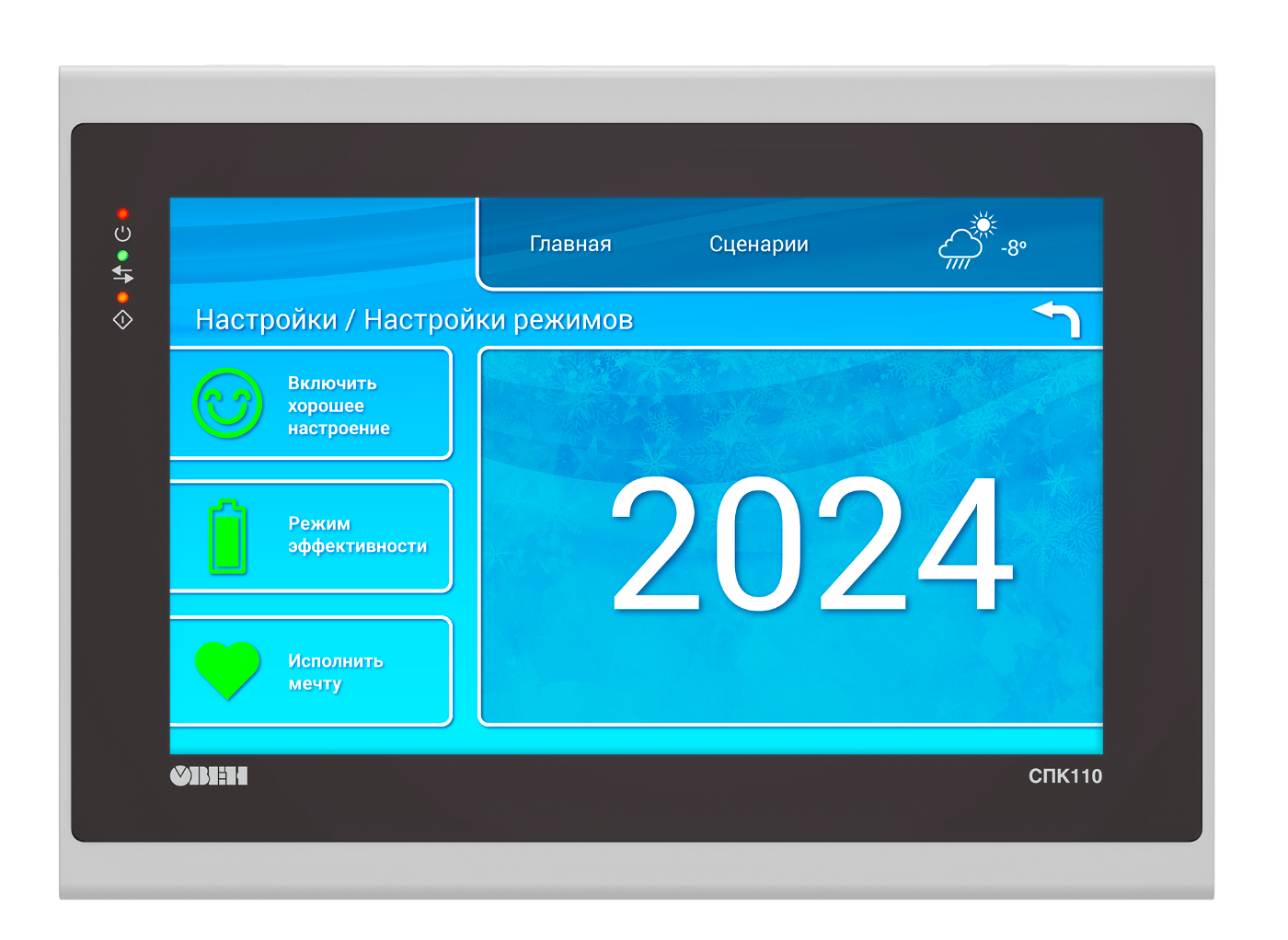

- Сенсорный резистивный дисплей 7” (800×480) или 10.2” (1024×600).
- Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
- Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, OPC UA (Server), MQTT (Client), SNMP (Manager/Agent), протоколов тепло/электросчетчиков, возможность реализации нестандартных протоколов.
- Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
- Поддержка web-визуализации.
- Интеграция с облачным сервисом OwenCloud.
- Встроенная операционная система Linux.
- Гибко настраиваемый сторожевой таймер (WatchDog).
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
- Возможность подключения к СУБД MySQL, MsSQL и PostgreSQL.
- Поддержка GSM/GPRS-модемов.
- Программирование в среде CODESYS V3.5.
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
- В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
- Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
- Поддержка прямого подключения устройств через порт USB-A — мышь, клавиатура.
- Степень защиты IP65.
Схема применения СПК1хх
Рекомендуются к использованию
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- В АСУ водоканалов
- Для управления климатическим оборудованием
- В сфере производства строительных материалов
Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:
- Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
- Интегрированный редактор визуализации и конфигураторы обмена.
- Продвинутые средства отладки и эмуляции.
- Множество библиотек, упрощающих разработку проекта.
- Отсутствие явных ограничений на число используемых переменных, блоков и т.д.
Функциональная схема СПК1хх
Спецификации
|
Наименование |
Значение |
||
|
СПК107 |
СПК110 |
||
|
Аппаратные характеристики |
|||
|
Процессор |
ARM Cortex™-A8 Core 600 MHz |
||
|
Частота, МГц |
600 |
||
|
Объем Flash-памяти (eMMC), Мб |
4096 |
||
|
Допустимое число циклов перезаписи Flash-памяти, на блок данных |
75 000 |
||
|
Оперативная память (DDR3), Мб |
512 |
||
|
Память Retain-переменных (MRAM), Кб |
64 |
||
|
Часы реального времени (RTC) |
Есть, энергонезависимые1 |
||
|
Звук |
Пьезоизлучатель, с возможностью управления из программы |
||
|

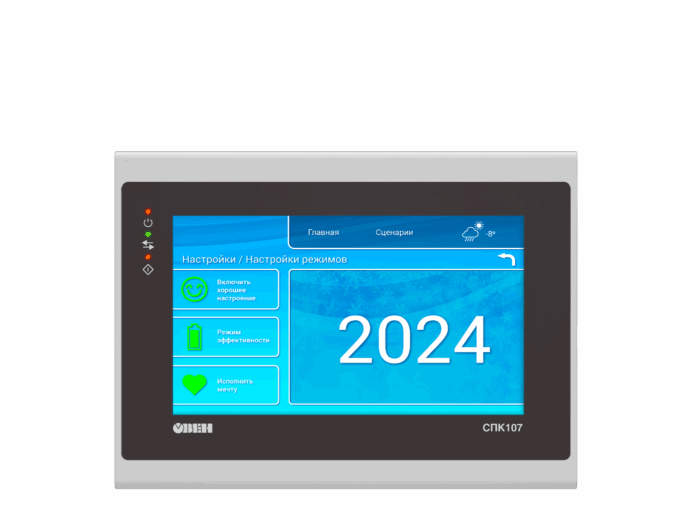

Дисплей |
|||
|
Тип дисплея |
TFT LCD |
||
|
Тип подсветки |
LED (светодиодная подсветка)2 |
||
|
Диагональ |
7,0 дюймов |
10,2 дюймов |
|
|
Разрешение |
800 × 480 пикселей |
1024 × 600 пикселей |
|
|
Размер пикселя (ширина×высота) |
0,1926 × 0,1790 мм |
0,2775 × 0,2760 мм |
|
|
Рабочая зона дисплея (ширина×высота) |
154,08 × 85,92 мм |
222,00 × 132,48 мм |
|
|
Яркость |
300 кд/м2 |
350 кд/м2 |
|
|
Контрастность |
500:1 |
||
|
Угол обзора слева/справа/сверху/снизу |
80/80/60/80° |
65/65/45/65° |
|
|
Время наработки на отказ подсветки, не менее |
50 000 часов при температуре 25 °C |
||
|

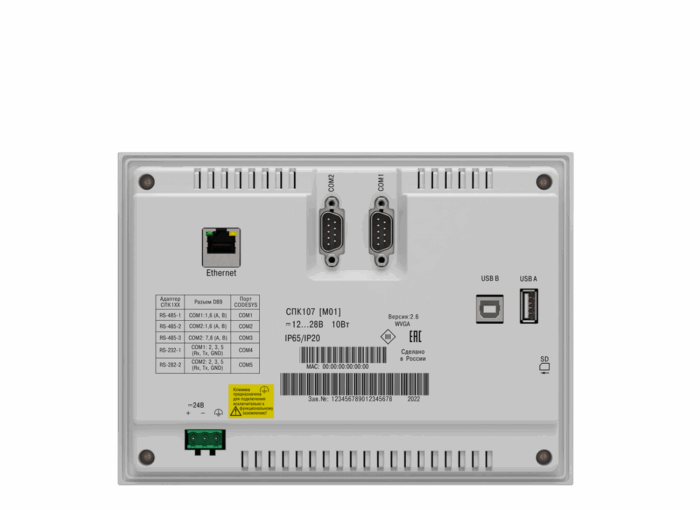

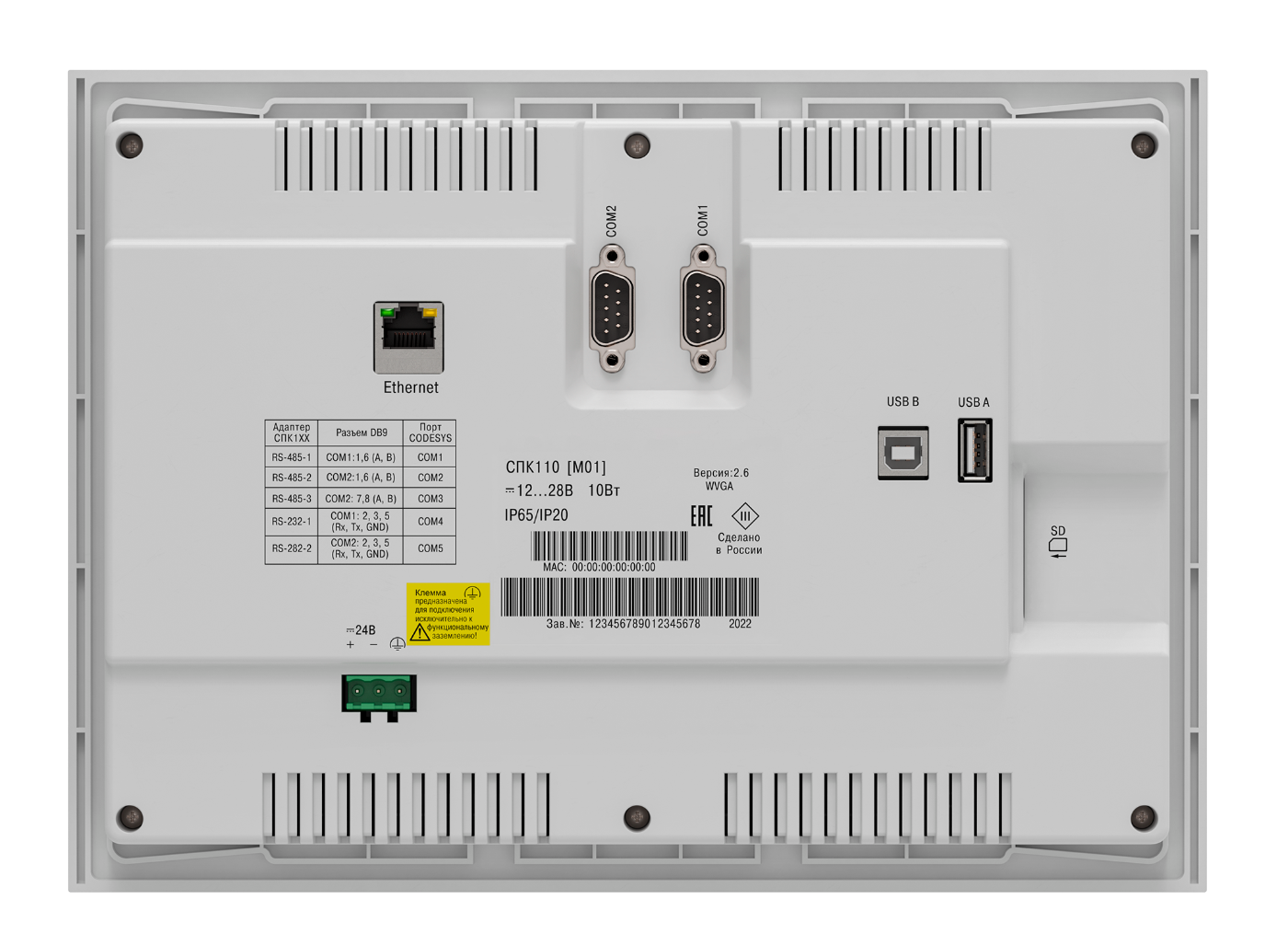

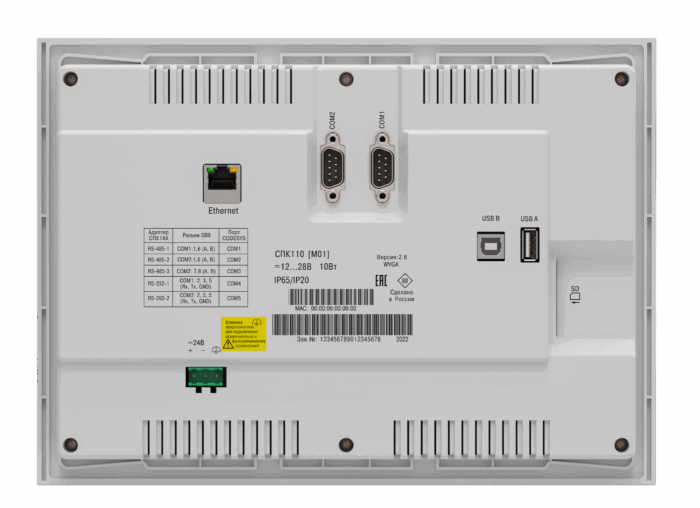

Интерфейсы |
|||
|
COM-порты |
3 × RS-485 (DB9M), 2 × RS-232 (DB9M) – для подключения устройств Гальваническая изоляция отсутствует Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН (Master), протоколы тепло/электросчетчиков3 В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей. |
||
|
Ethernet |
1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave), OPC UA (Server), MQTT (Client), SNMP (Manager/Agent) |
||
|
USB Device |
1 × USB 2.0 B — для загрузки проектов4 и подключения в режиме Mass Storage Device |
||
|
USB Host |
1 × USB 2.0 A — для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств |
||
|
SD |
1 × SDHC — для архивов, импорта файлов рецептов, загрузки проектов |
||
|
Питание |
|||
|
Тип питающего напряжения |
Постоянное |
||
|
Диапазон питающего напряжения, В |
12…28 |
||
|
Номинальное напряжение питания, В |
24 |
||
|
Макс. пусковой потребляемый ток, А |
14 |
||
|
Макс. потребляемая мощность5, Вт |
10 |
||
|
Программирование |
|||
|
Версия ОС |
Linux |
||
|
Среда программирования |
CODESYS V3.5 SP17 Patch 3 |
||
|
Корпус |
|||
|
Конструктивное исполнение |
Для щитового крепления |
||
|
Тип вентиляции |
Естественная вентиляция |
||
|
Виброустойчивость |
В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут |
||
|
Габаритные размеры (ширина × высота × глубина), мм |
(204 × 149 × 37) ± 1 |
(277 × 200 × 39) ± 1 |
|
|
Установочные размеры (ширина × высота × глубина), мм |
191 × 137 × 33 |
258 × 177 × 33 |
|
|
Степень защиты корпуса по ГОСТ14254: |
|||
|
— с лицевой стороны |
IP65 |
||
|
— со стороны разъемов |
IP20 |
||
|
Общие характеристики |
|||
|
Рабочая температура, °C |
0…60 |
||
|
Рабочая влажность, % |
10…90 (без конденсации) |
||
|
Температура хранения, °C |
-25…+55 |
||
|
Масса брутто, кг |
1.2 |
1.5 |
|
|
Средний срок службы, лет |
12 |
||
|
Среднее время наработки на отказ, часов |
50 000 |
||
1Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2Яркость подсветки может быть изменена программно.
3Имеется возможность реализации нестандартных протоколов.
4Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
