Система контроля загрязнения конденсата VIRA BS3-T
Применение
Система контроля проводимости конденсата Vira активно отслеживает и отображает проводимость возвратного конденсата. При превышении заранее установленного уровня проводимости система перенаправляет поток в дренаж. Эта профилактическая мера предотвращает попадание загрязненной воды в питательный бак котла. Важно отметить, что система не обнаруживает загрязнители, не влияющие на проводимость, такие как масла, жиры или сахара.
Для реализации этой функции в обводную линию устанавливается датчик проводимости с температурным сенсором (например, BD 5300-T), как показано на Рисунке. Обратный клапан в основной линии обеспечивает непрерывный поток жидкости мимо датчика, особенно при низком расходе. Напор 500 мм препятствует образованию паровых пробок в обводной линии. Рекомендуется использовать трехходовой распределительный клапан. Как правило, применяется пневматический привод с возвратной пружиной, чтобы гарантировать перенаправление потока при отказе подачи воздуха.
Вариант применения системы контроля загрязнения конденсата BS3-T

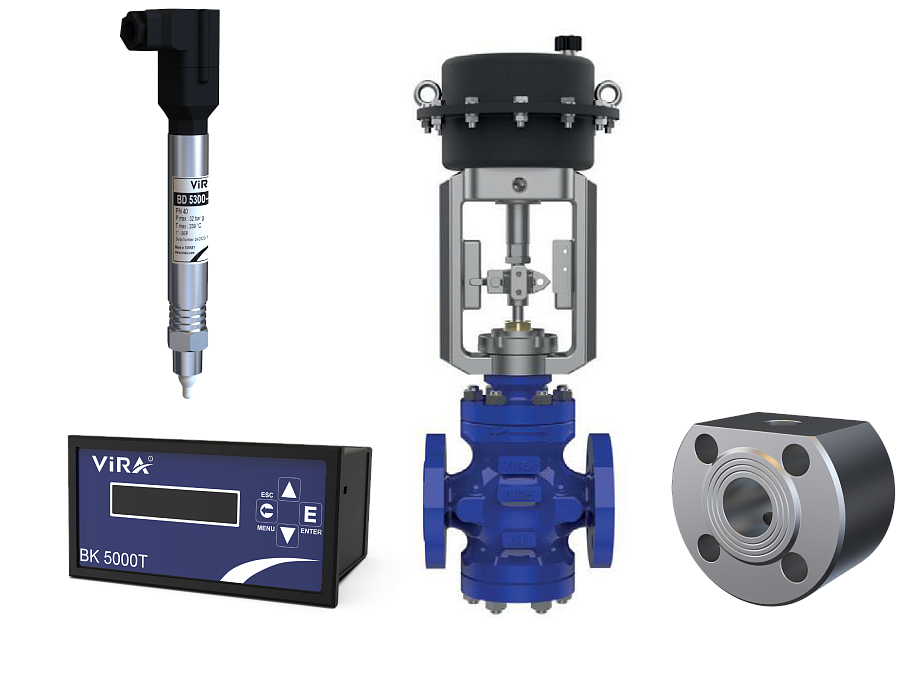

| Тип | Марка | Производитель | |
|---|---|---|---|
| 1 | Контроллер | «VIRA BK 5000-T» | VIRA (Турция) |
| 2 | Корпус датчика | «VIRA DG 5300 » | VIRA (Турция) |
| 3 | Датчик проводимости | «VIRA BD 5300-T г» | VIRA (Турция) |
| 4 | Клапан регулирующий | «ГРАНРЕГ КМ» | Торговый Дом АДЛ (Россия) |
| 5 | Обратный клапан | «Гранлок» | Торговый Дом АДЛ (Россия) |
