Штуцер врезной ШВ для фиксации глубины погружения датчика температуры
Штуцер врезной ШВ для фиксации глубины погружения датчика температуры
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 92334 | ШВ М10Х1,5.3 | 2 977₽ | В наличии | |
| 92329 | ШВ М20Х1,5.3 | 2 684₽ | В наличии | |
| 92336 | ШВ М10Х1.3 | 2 684₽ | В наличии | |
| 92331 | ШВ М16Х1,5.3 | 2 684₽ | В наличии | |
| 92333 | ШВ М12Х1,5.4,5 | 3 331₽ | В наличии | |
| 89317 | ШВ М16Х1,5.4,5 | 2 684₽ | В наличии | |
| 92335 | ШВ М10Х1,5.4,5 | 2 769₽ | В наличии | |
| 92337 | ШВ М10Х1.4,5 | 3 367₽ | В наличии | |
| 92332 | ШВ М12Х1,5.3 | 2 684₽ | В наличии | |
| 92339 | ШВ М8Х1.4,5 | 2 684₽ | В наличии | |
| 92338 | ШВ М8Х1.3 | 2 684₽ | В наличии | |
| 92330 | ШВ М20Х1,5.4,5 | 3 123₽ | В наличии |

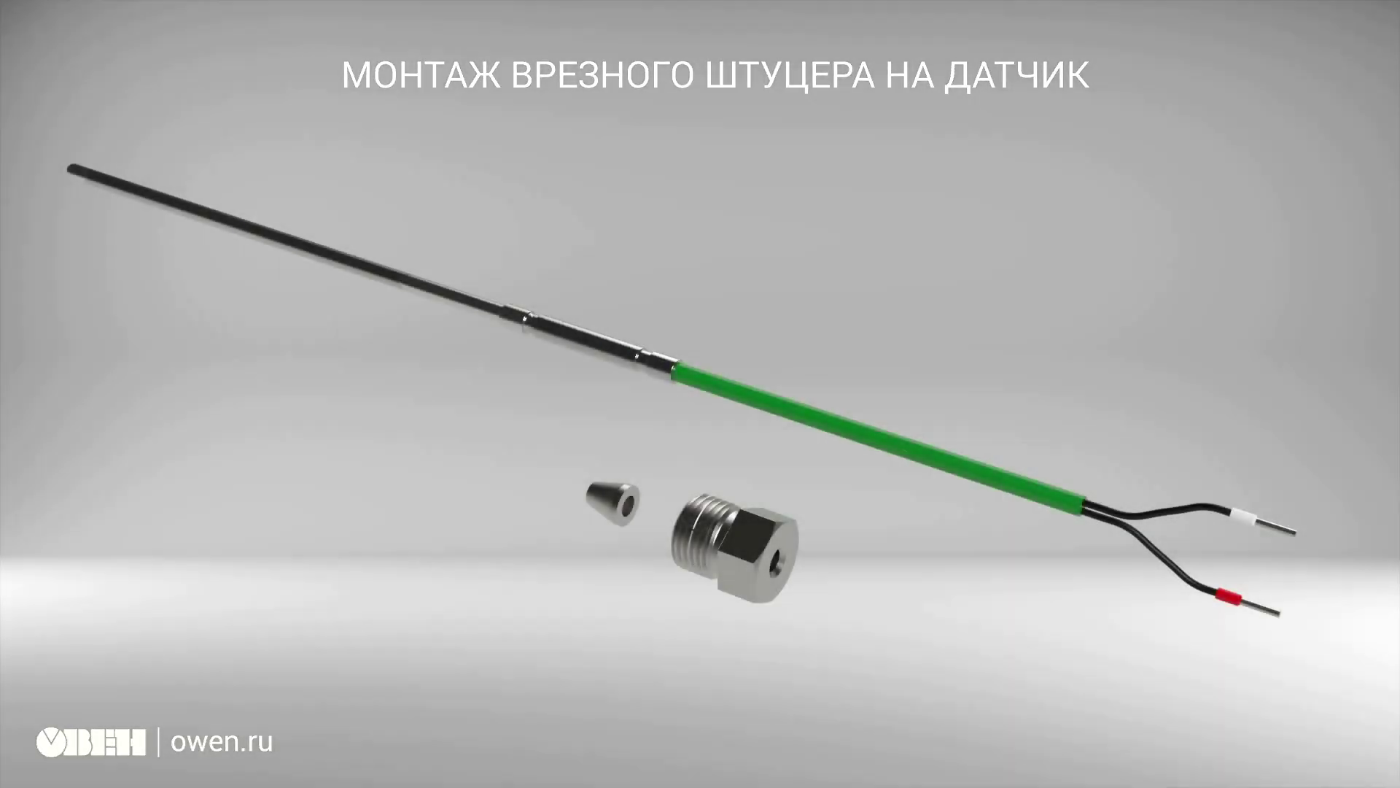

Штуцеры с врезным конусом (ШВ) предназначены для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.
Технические характеристики
- Одноразовое использование.
- Уплотнение «металл в металл», врезной металлический конус.
- Материал: нержавейка AISI 304.
- Максимальная рабочая температура: +600 °С.
- Максимальное рабочее давление 6,3 МПа.
Чертеж штуцера с врезным конусом
Конструктивное исполнение штуцеров
|
Исполнение |
L1, mm |
L2, mm |
M |
d, mm |
S1 |
S2 |
|
ШВ М8×1.4,5 |
37 |
8 |
М8×1 |
4,6 |
S22 |
S17 |
|
ШВ М8×1.3 |
37 |
8 |
М8×1 |
3,3 |
S22 |
S17 |
|
ШВ М10×1.4,5 |
39 |
10 |
М10×1 |
4,6 |
S22 |
S17 |
|
ШВ М10×1.3 |
39 |
10 |
М10×1 |
3,3 |
S22 |
S17 |
|
ШВ М10×1,5.4,5 |
39 |
10 |
М10×1,5 |
4,6 |
S22 |
S17 |
|
ШВ М10×1,5.3 |
39 |
10 |
М10×1,5 |
3,3 |
S22 |
S17 |
|
ШВ М12×1,5.4,5 |
41 |
12 |
М12×1,5 |
4,6 |
S22 |
S17 |
|
ШВ М12×1,5.3 |
41 |
12 |
М12×1,5 |
3,3 |
S22 |
S17 |
|
ШВ М16×1,5.4,5 |
42 |
12 |
М16×1,5 |
4,6 |
S22 |
S17 |
|
ШВ М16×1,5.3 |
41 |
12 |
М16×1,5 |
3,3 |
S22 |
S17 |
|
ШВ М20×1,5.4,5 |
47 |
16 |
М20×1,5 |
4,6 |
S27 |
S17 |
|
ШВ М20×1,5.3 |
44 |
14,5 |
М20×1,5 |
3,3 |
S27 |
S17 |
Избыточное давление в зависимости от температуры (ГОСТ 356-80)
|
Номинальное давление, МПа |
Рабочее давление при наибольшей температуре среды, МПа |
||||||
|
200 °С |
300 °С |
400 °С |
480 °С |
520 °С |
560 °С |
600 °С |
|
|
6,3 |
6,3 |
5,4 |
4,8 |
4 |
3,7 |
3,2 |
2,8 |
