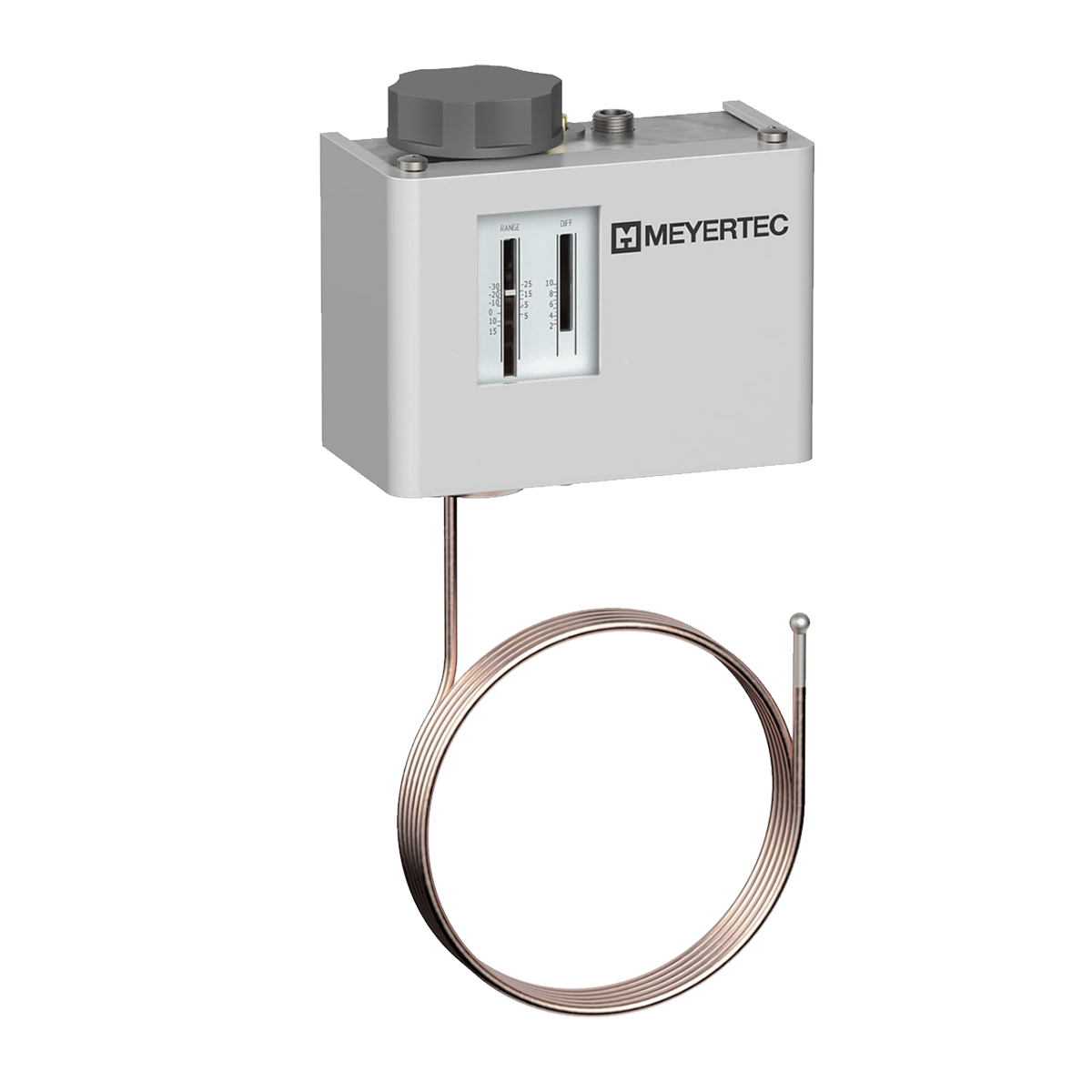

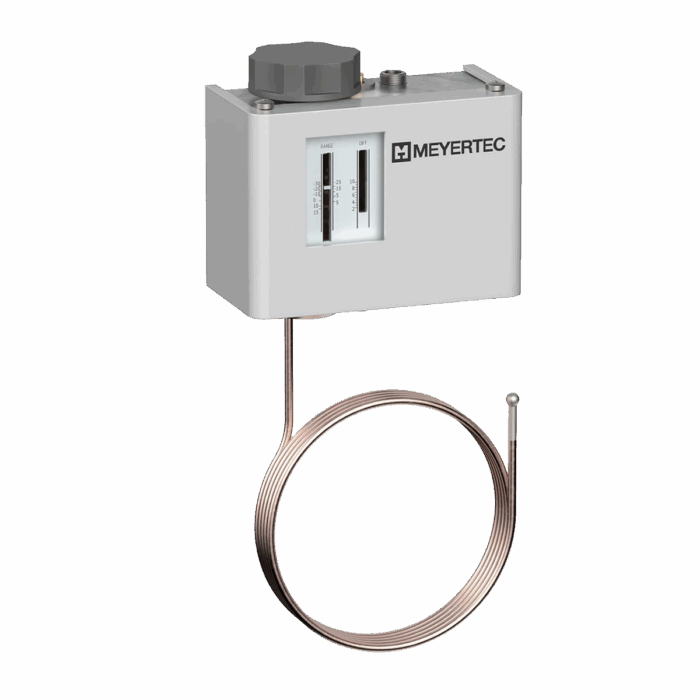

Реле температуры (капиллярный термостат) MEYERTEC MTR-K
Реле температуры (капиллярный термостат) MEYERTEC MTR-K
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 145988 | MTR-K1 | 4 605.50₽ | В наличии | |
| 145989 | MTR-K2 | 4 941.00₽ | В наличии | |
| 145990 | MTR-K3 | 5 307.00₽ | В наличии | |
| 145991 | MTR-K4 | 5 673.00₽ | В наличии | |
| 145992 | MTR-K6 | 6 100.00₽ | В наличии | |
| 145993 | MTR-K11.5 | 6 466.00₽ | В наличии |
Реле температуры MEYERTEC MTR-K – контроль температуры и отличное решение для cистем отопления, ГВС, вентиляции и кондиционирования!

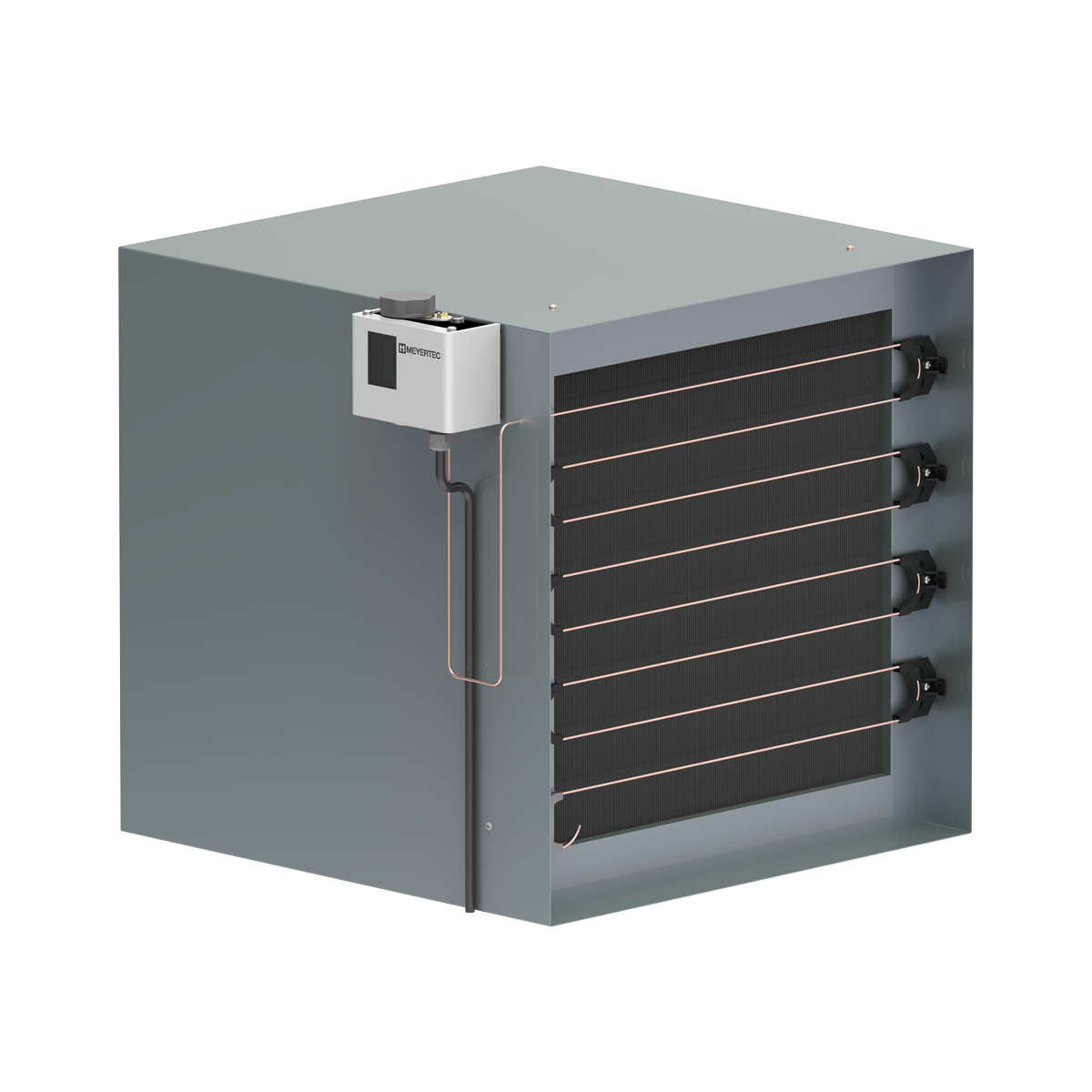

В системах вентиляции капиллярный термостат MTR-K MEYERTEC контролирует температуру воздуха после теплообменника и предотвращает замерзание жидкости в калорифере. Это защищает систему от аварий зимой, таких как разрыв трубок, повреждение калорифера, прекращение теплоснабжения, а также затопление помещений.
Реле температуры МТR-К от MEYERTEC – это надежный и простой способ защитить ваши системы от замерзания или перегрева. Устройство подходит для работы в жилых, коммерческих и промышленных объектах, обеспечивая безопасность и стабильность работы оборудования.
Преимущества и отличительные особенности
- Полная взаимозаменяемость с зарубежными моделями термостатов для систем ОВК (HVAC).
- Высокая нагрузочная способность и надежность контактов.
- Гибкие настройки порога срабатывания и дифференциала (доступна ручная настройка пользователем).
- Продолжительный срок службы: 10+ лет.
- Возможность увеличения пылевлагозащиты с помощью защитного корпуса с IP55, что позволяет использовать реле в помещениях с высокой влажностью и конденсатом.
- Гарантийный срок эксплуатации – 2 года.
Конструктивные особенности
- MTR-K состоит из капилляра, наполненного газом, соединенного с диафрагмой внутри корпуса, и механического перекидного реле.
- Положение контактов термостата зависит от температуры контролируемой среды.
- MTR-K выполнен в корпусе с пылевлагозащитой IP30 (степень пылевлагозащиты по ГОСТ 14254)
- Для повышения степени пылевлагозащиты рекомендуется использовать защитный корпус для реле IP55.
Внутреннее устройство реле температуры MEYERTEC MTR-K
Основные функции
Что делает MTR-K незаменимым?
- Защищает калориферы от замерзания.
- Управляет циркуляцией воды в системах отопления и ГВС.
- Сигнализирует о прорыве перегретого теплоносителя в системе отопления.
Области применения
Капиллярный термостат MTR-K используется в системах:
- Отопления и горячего водоснабжения.
- Вентиляции и кондиционирования.
Среда измерения
Теплоноситель: воздух.
Спецификации
|
Параметр |
Значение |
|
Общие параметры |
|
|
Диапазон задаваемой уставки температуры |
–30…+15 °С (заводская установка +7 °С) |
|
Дифференциал |
Настраиваемый, 4…10 °С (заводская установка 4 °С) |
|
Тип чувствительно элемента |
Капиллярная трубка без термобаллона |
|
Тип наполнителя |
Парообразный |
|
Длина капиллярной трубки |
1; 2; 3; 4; 6; 11,5 м (в зависимости от модификации) |
|
Подключение сигнальных проводов |
К винтовым клеммам прибора |
|
Диаметр подключаемого кабеля |
6…14 мм |
|
Управляющий выход |
Однополюсный перекидной контакт SPDT |
|
Общие параметры нагрузки |
АС (10 А 240 В) АС (20 А 120 В) |
|
Электрическая нагрузка на контактную систему в соответствии с ГОСТ IEC 60947-5-1-2014 |
AC-1 (16 А, 400 В) AC-3 (16 А, 400 В) AC-15 (10 А, 400 В) DC-13 (12 Вт, 220 В) |
|
Сброс |
Автоматический |
|
Конструктивные параметры |
|
|
Класс защиты от поражения электрическим током по ГОСТ IEC 60947-5-1 |
I |
|
Виброустойчивость по ГОСТ Р 52931 |
N2 |
|
Масса прибора, не более: |
Брутто/нетто, кг |
|
— МТR-К1 |
0,70/0,65 |
|
— МТR-К2 |
0,80/0,75 |
|
— МТR-К3 |
0,85/0,70 |
|
— МТR-К4 |
0,90/0,75 |
|
— МТR-К6 |
1,0/0,9 |
|
— МТR-К11,5 |
1,3/1,0 |
|
Габаритные размеры упаковки (Д × Ш × В) |
|
|
— МТR-К1 |
190×100×75 мм |
|
— МТR-К2, МТR-К3, МТR-К4, МТR-К6 |
190×140×75 мм |
|
— МТR-К11,5 |
190×140×115 мм |
|
Условия эксплуатации |
|
|
Температура окружающей среды |
–25…+65 °С |
|
Температура чувствительного элемента, не более |
+120 °С |
|
Относительная влажность, не более |
80 % (при +25 °С) |
|
Атмосферное давление |
84…106,7 кПа |
