Реле температурное РТ-3
Реле температурное РТ-3
С резьбовым соединением, с мгновенно-срабатывающими нормально замкнутыми контактами, на высокое давление
- Тепловая защита от перегрева электродвигателей, насосов, электрических и тепловых котлов и т.д.
- Сигнализация о превышении температуры
- Герметичный корпус из нержавеющей стали
- Высокая прочность
- На основе термобиметалла
- 8 конструктивных исполнений
Тепловое реле РТ-3 предназначено для сигнализации и защиты от перегрева различного оборудования, в том числе электродвигателей, насосов, электрических, тепловых котлов и т.д. Реле изготовлено в герметичном корпусе из нержавеющей стали с резьбовым соединением.
Подключение теплового реле осуществляется через современный соединитель DIN43650.
Принцип действия теплового реле РТ-3 основан на скачкообразной деформации диска из термобиметалла при достижении определенной температуры (температуры срабатывания).

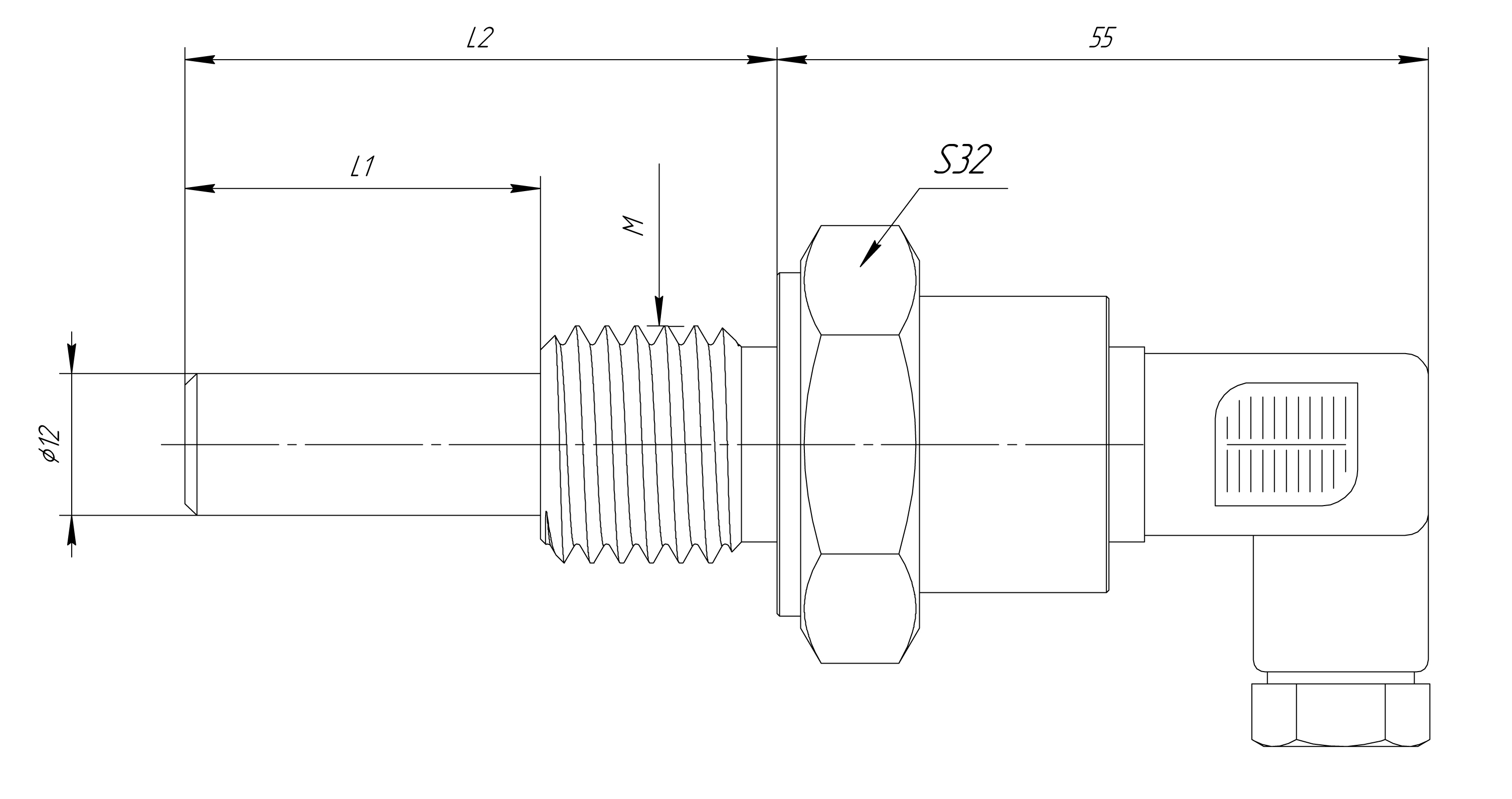

Конструктивные исполнения теплового реле РТ-3
| Внешний вид | Номер исполнения | М | L1, мм | L2, мм |
|---|---|---|---|---|
 |
01 | G 3/8 | 20 | 40 |
| 02 | G 3/8 | 30 | 50 | |
| 03 | G 1/2 | 20 | 40 | |
| 04 | G 1/2 | 30 | 50 | |
| 05 | G 3/4 | 20 | 40 | |
| 06 | G 3/4 | 30 | 50 | |
| 07 | М 20х1,5 | 20 | 40 | |
| 08 | М 20х1,5 | 30 | 50 |
Характеристики
| Номенклатурный номер | R11211060100000-N |
| Наименование модификации | РТ-3.РК.60-01 |
| Исполнение контакта термореле | Размыкающий контакт (РК) |
| Температура срабатывания термореле, °С | 60 |
| Погрешность (разброс) по температуре срабатывания | ±5°С |
| Номер конструктивного исполнения | 01 |
| Гистерезис | 15…45°С |
| Количество коммутационных циклов | не менее 10000 |
| Коммутируемое напряжение | 250В AC |
| Номинальный коммутируемый ток | 1,6 А при cosϕ=0,6; 2,5 А при cosϕ=1,0 |
| Максимальный коммутируемый ток | 4,0 А для 100 циклов |
| Материал защитной арматуры | 12Х18Н10Т; SUS304 |
| Максимальное давление в контролируемой среде | 4 МПа |
| Степень защиты корпуса | IP65 |
| Масса нетто, г | 250 |
| Средний срок службы, не менее, лет | 10 |
| Средняя наработка на отказ, не менее, ч | 10000 |
