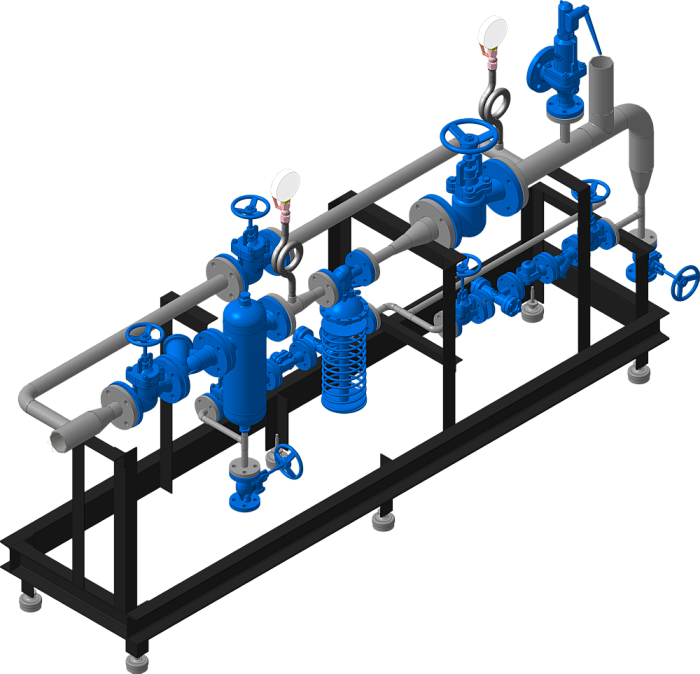

Редукционные установки Гранстим (Торговый Дом АДЛ, Россия)
Редукционные установки (РУ) предназначены для снижения давления до заданного значения и поддержания давления среды на выходе с установки независимо от изменения расхода среды потребителем. В качестве рабочей среды может использоваться любая жидкость, пар или газ.
Установка поставляется в сборе полностью готовая к монтажу в систему и пуску. Размеры установки разрабатываются под требования заказчика. При малых габаритах помещения установка может иметь Г или П-образную форму, либо поставляться несколькими блоками.
По требованию заказчика в составе установки может применяться любое оборудование производства АДЛ или иностранных партнеров.
Каждая установка рассчитывается на современном программном комплексе под техническое задание заказчика. После расчетов проектно-конструкторский отдел компании АДЛ разрабатывает все необходимые схемы и чертежи для согласования с заказчиком.
Вариант обвязки редукционной установки «Гранстим» для пара
| Тип | Марка | Производитель | |
|---|---|---|---|
| 1 | Клапан запорный | «Гранвент» | Торговый Дом АДЛ (Россия) |
| 2 | Фильтр | IS | Торговый Дом АДЛ (Россия) |
| 3 | Регулирующий клапан с пневмоприводом | «Гранрег», Z | Торговый Дом АДЛ (Россия) / Polna (Польша) |
| 4 | Обратный клапан | «Гранлок» | Торговый Дом АДЛ (Россия) |
| 5 | Пароохладитель | SP, ST | Polna (Польша) |
| 7 | Сепаратор | «Гранстим» СПГ | Торговый Дом АДЛ (Россия) |
| 8 | Предохранительный клапан | «Прегран» | Торговый Дом АДЛ (Россия) |
| 9 | Конденсатоотводчик | «Стимакс» | Торговый Дом АДЛ (Россия) |
| 10 | Манометр | Wika, «Росма» | — |
| 11 | Датчик давления | Wika, «Росма» | — |
| 12 | Термометр | Wika, «Росма» | — |
| 13 | Датчик температуры | Wika, «Росма» | — |
| 14 | Шкаф управления | «Грантор» | Торговый Дом АДЛ (Россия) |
| 15 | Смотровое стекло | «СС» | Торговый Дом АДЛ (Россия) |
