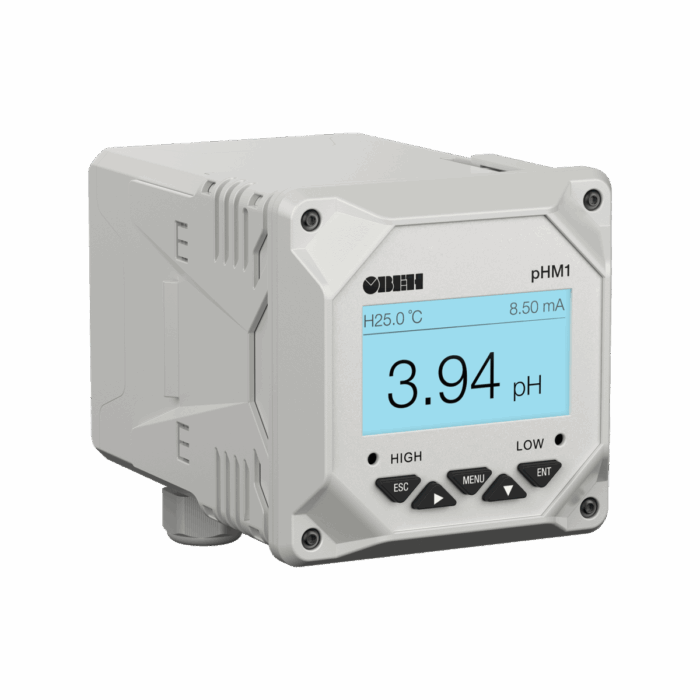

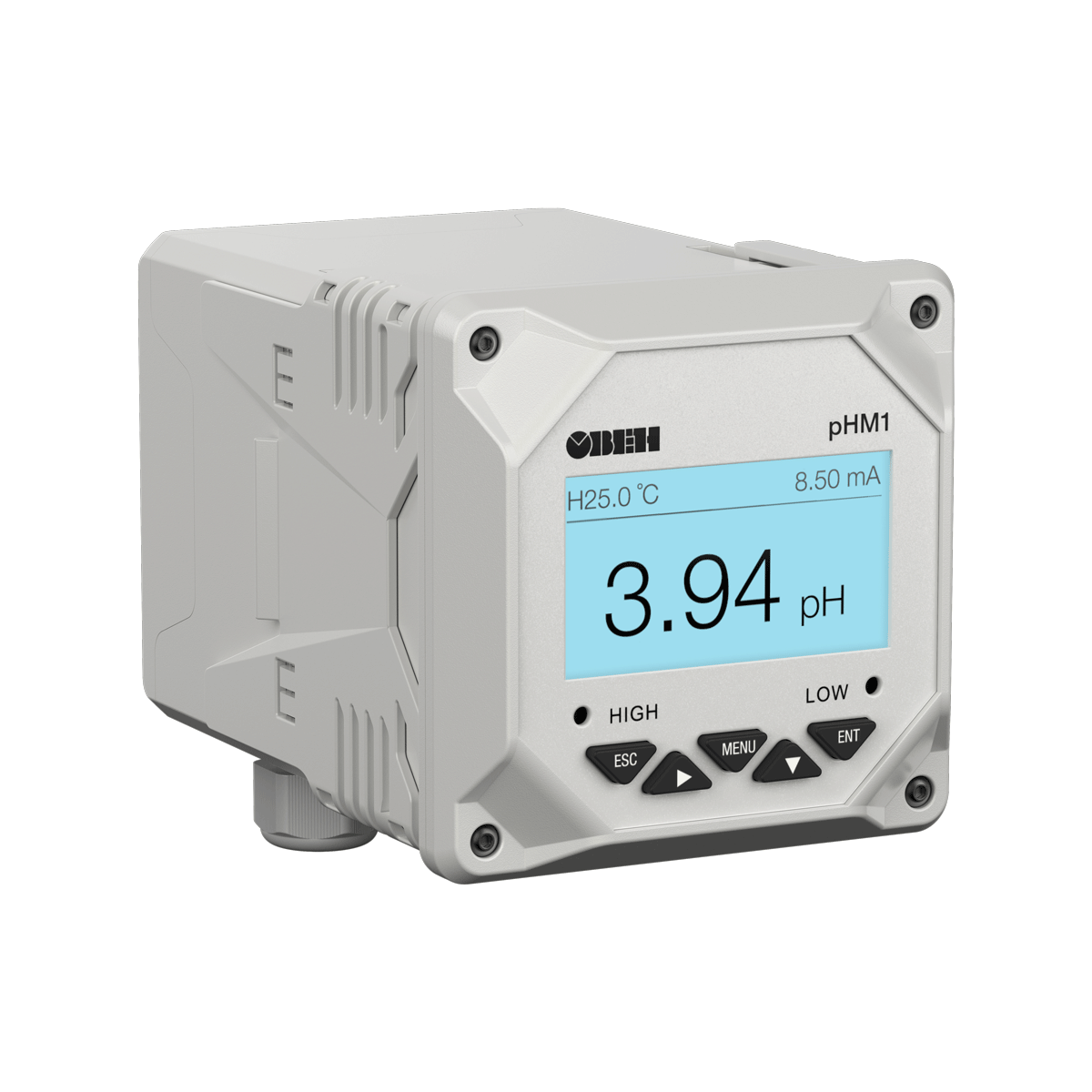

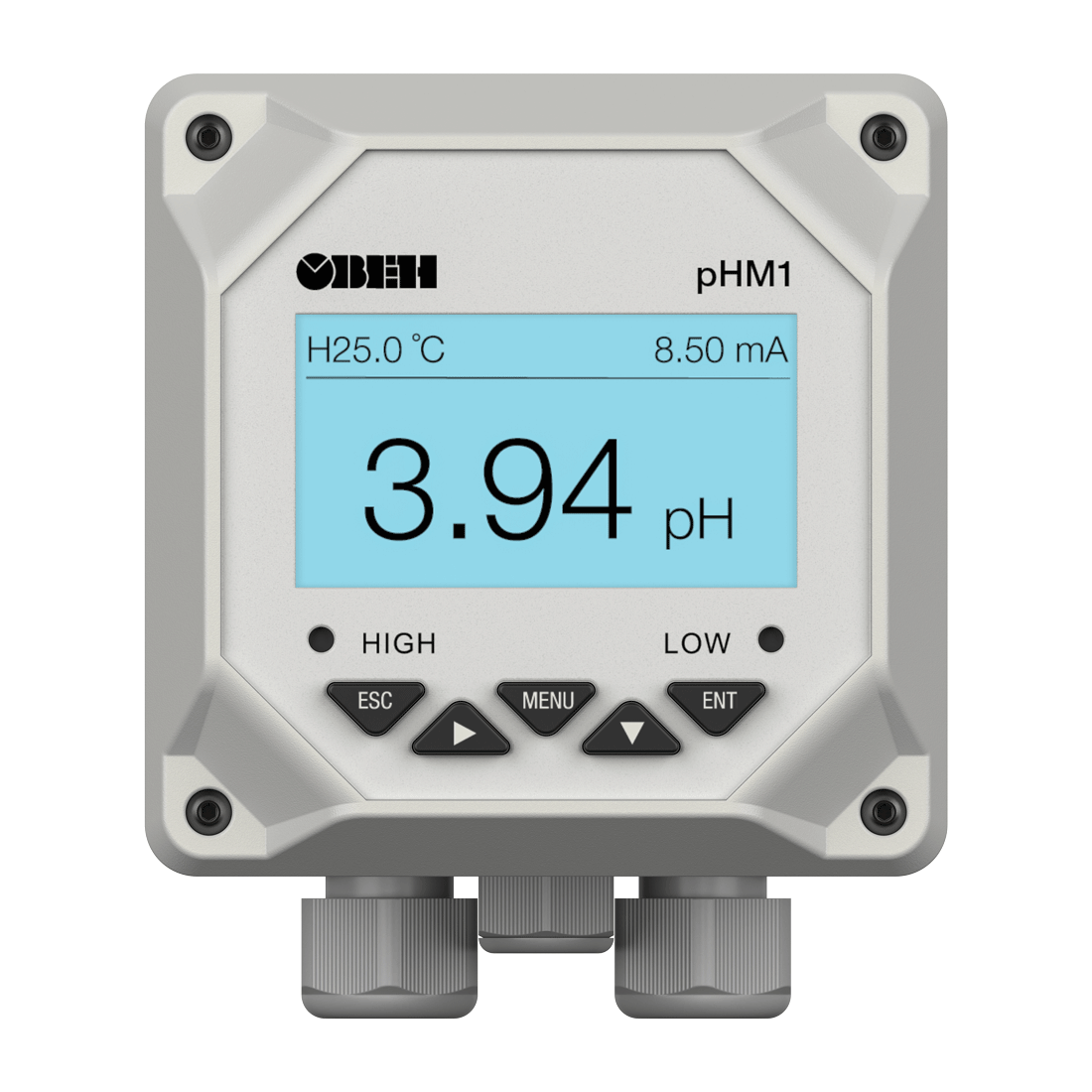

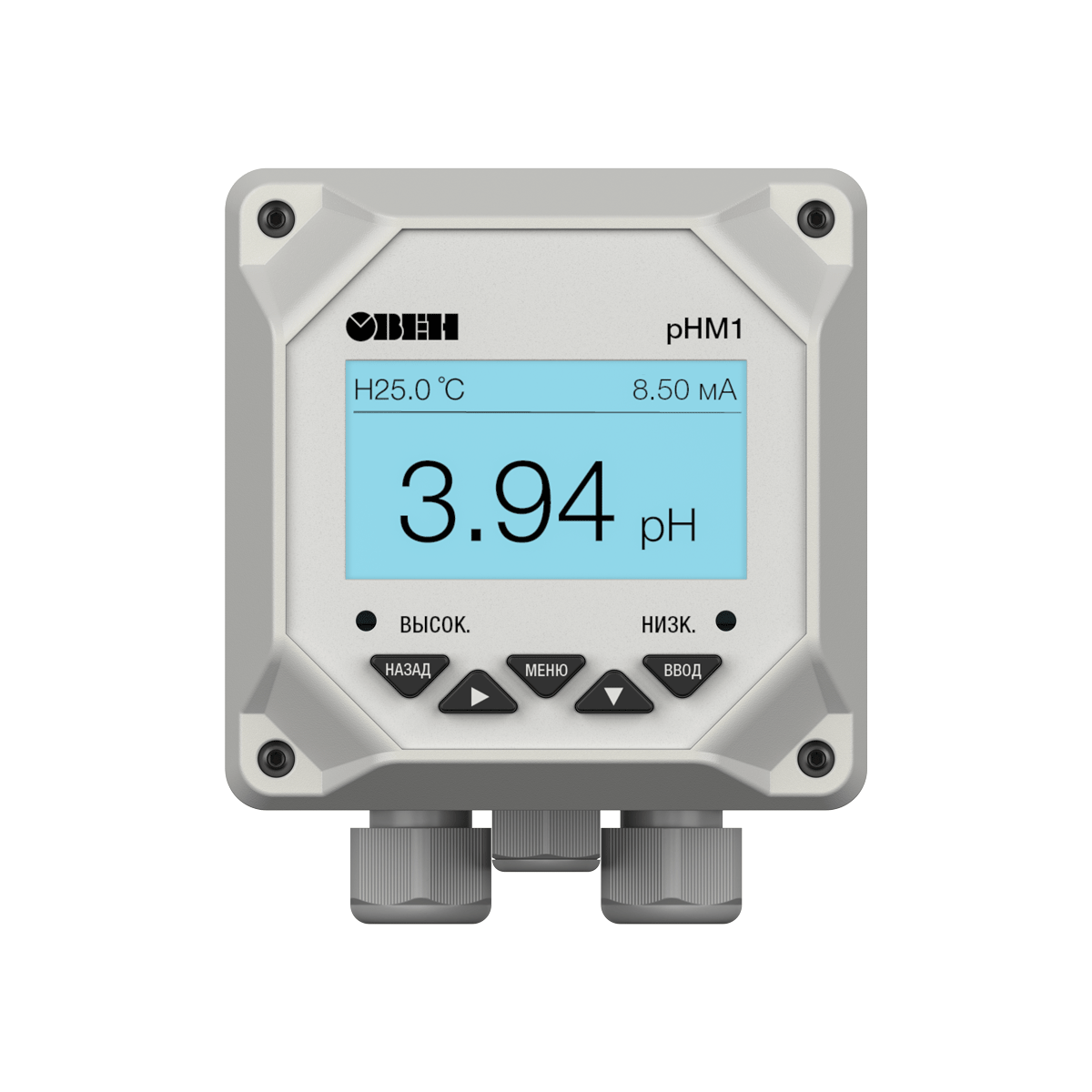

Промышленный pH-метр pHM1 предназначен для измерения уровня кислотности воды (pH), передачи данных по интерфейсам RS-485 и 4…20 мА, а также аварийной сигнализации при выходе значений за допустимые пределы.

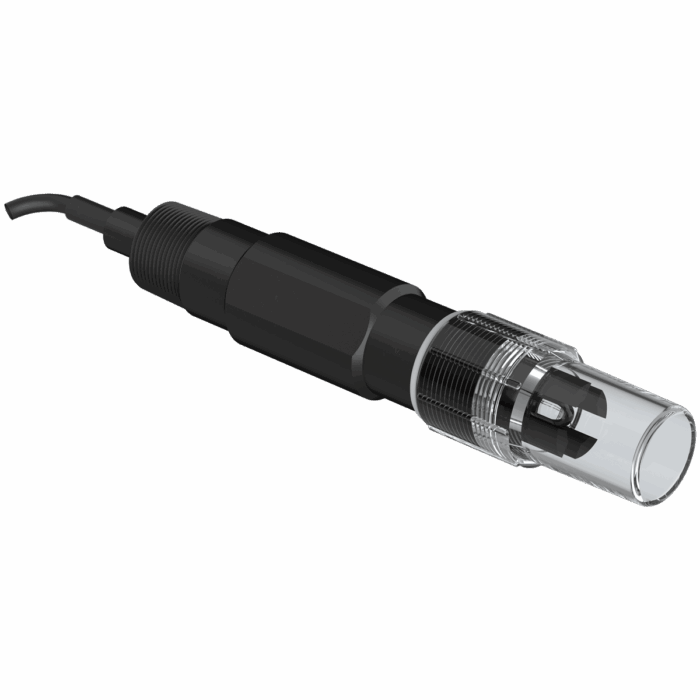

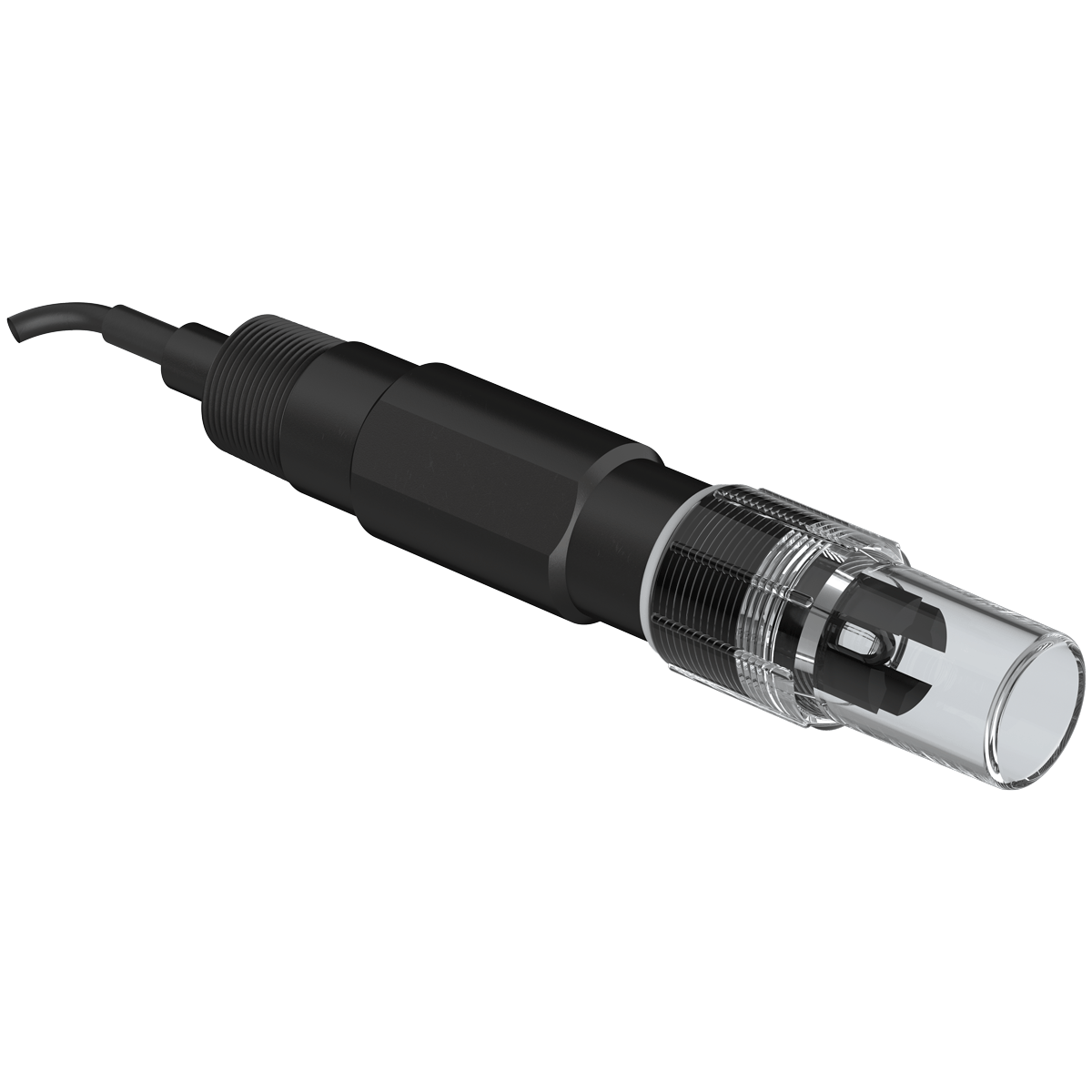

Совместимый с прибором датчик рН-5019 рассчитан на полный диапазон pH (0–14), выдерживает давление до 0,3 МПа и подходит для агрессивных и загрязнённых сред, включая сточные воды с нефтепродуктами и химическими реагентами.
Преимущества
Единый комплект для измерения рН
Для заказа доступны контроллер и датчик рН, совместимые друг с другом. Для первого запуска системы измерения достаточно установить прибор с датчиком и откалибровать его.
Измерение рН с термокомпенсацией
Прибор измеряет как рН, так и температуру жидкости. В приборе предусмотрена автоматическая и ручная компенсация по температуре с поддержкой датчиков NTC 10K/20K, Pt100 и Pt1000.
Высокая точность измерений
Погрешность прибора составляет 0,02 % при измерении рН в диапазоне 0…14 рН.
Простая настройка и интеграция
Базовый функционал позволяет настроить и откалибровать датчик, настроить термокомпенсацию и запустить установку в работу.
Диспетчеризация
Прибор поддерживает стандартный протокол Modbus RTU/ASCII, что позволяет передавать измеренные значения рН и температуру на панели оператора, ПР и ПЛК или SCADA-системы.
Возможности
- Измерение рН в диапазоне 0…14 рН
- Калибровка датчика по двум или трем точкам
- Поддержка автоматической или ручной компенсации по показаниям датчика температуры
- Два электромагнитных реле для сигнализации о выходе значения рН за заданный диапазон
- Встроенная звуковая сигнализация о выходе значения рН за заданный диапазон
- Токовая петля 4…20 мА для регистрации измеренного значения
- Интерфейс RS-485 для передачи данных в системы верхнего уровня
- Обмен данными между приборами ОВЕН и любыми SCADA-системами через бесплатный OPC-сервер
- Удаленный мониторинг и управление через бесплатный облачный сервис OwenCloud
Спецификации
|
Габаритные размеры |
100×100×150 мм |
|
Степень защиты |
IP65 |
|
Монтаж |
Кронштейн для монтажа на стену приобретается отдельно |
|
Масса, не более |
1 кг |
Питание
|
Напряжение питания |
~90…253 В, номинальное 230 В, частота 47…63 Гц |
|
Потребляемая мощность, не более |
5 Вт |
Коммуникационные интерфейсы
|
Количество портов |
1 × RS-485 |
|
Поддерживаемые протоколы |
Modbus RTU Modbus ASCII |
Входы
|
Количество |
2 × AI/ DI для измерения рН и температуры |
|
Пределы допускаемой основной приведенной погрешности измерений, не более |
±0,02 % pH ±0,3 % NTC10K |
Выходы
|
Количество |
2 × DO 1 × AO |
|
Тип выходов |
Электромагнитное реле: 4 А, 250 В |
Характеристики датчика
|
Материал |
Пластик |
|
Температурная компенсация |
NTC10K |
|
Тип резьбы для присоединения |
¾ NPT |
|
Температурный диапазон эксплуатации |
0…80 °С |
|
Давление измеряемой среды, не более |
0,3 МПа |
|
Диапазон измерения рН |
0…14 рН |
