Промежуточные реле могут служить как множитель контактов в цепях управления, например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно. А также как усилитель управляющих сигналов, например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует в цепях большие значения силы тока.

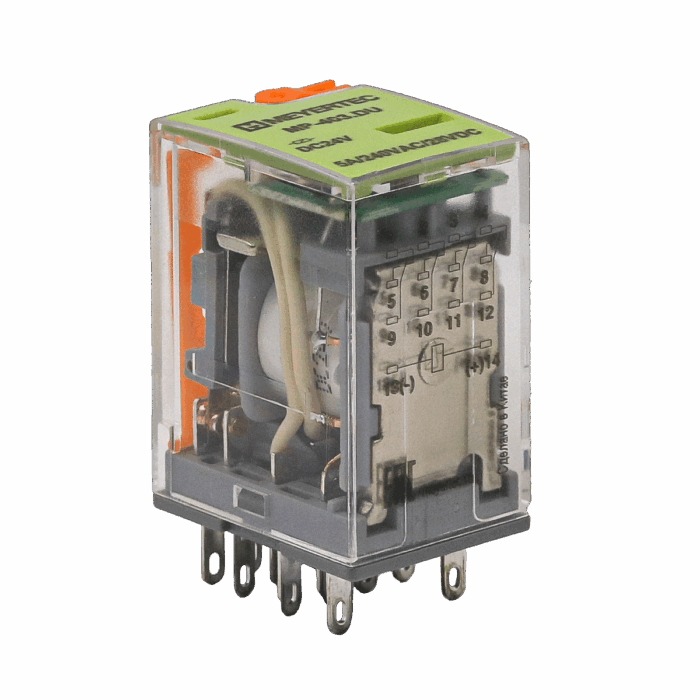

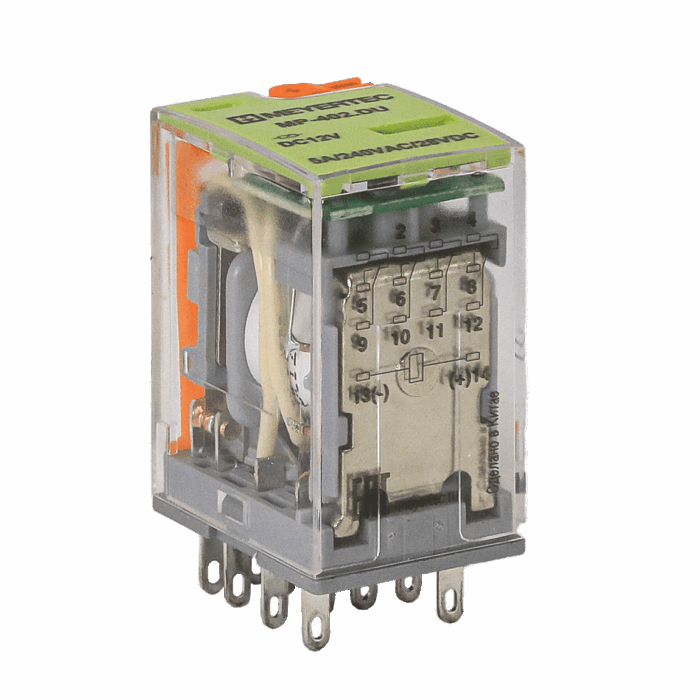

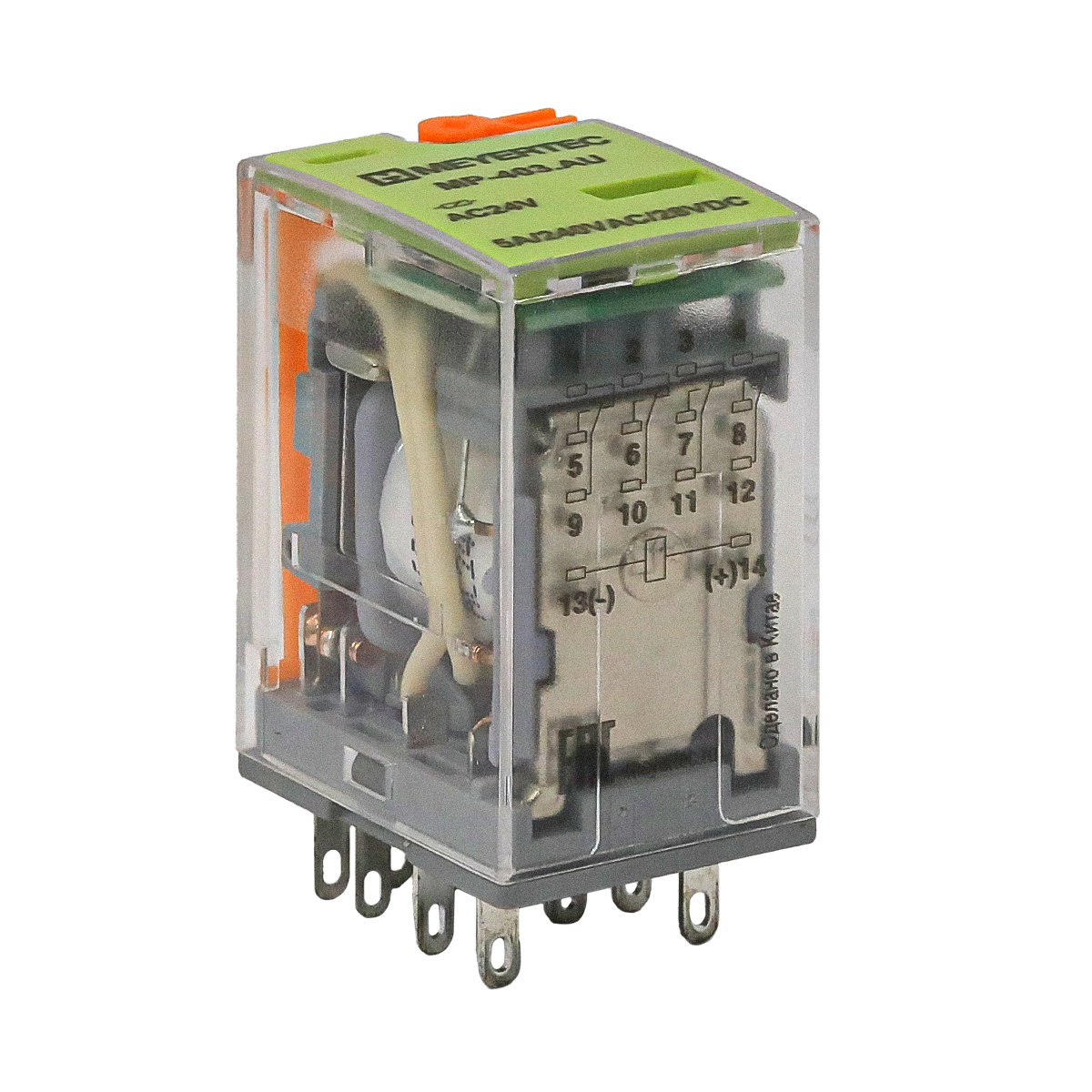

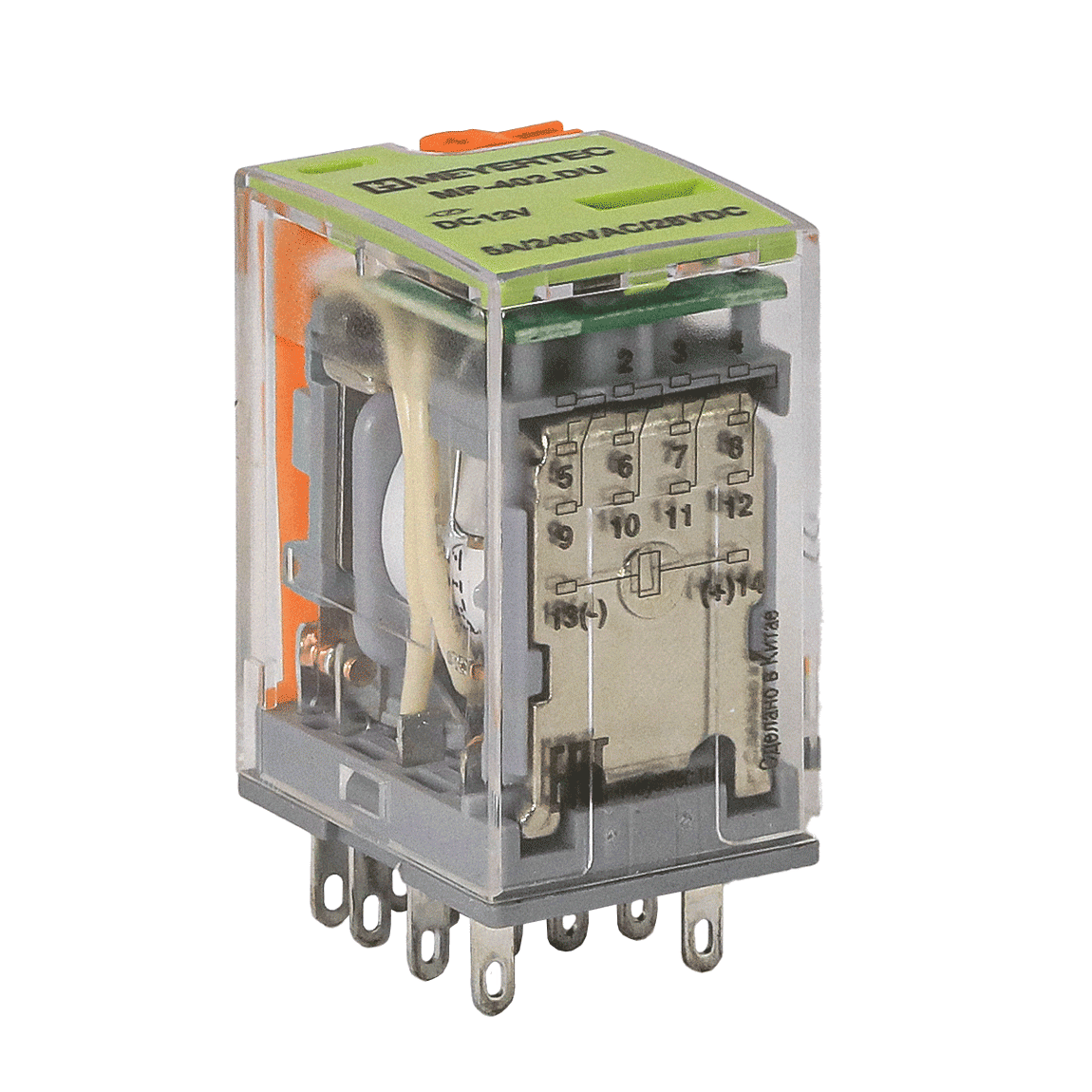

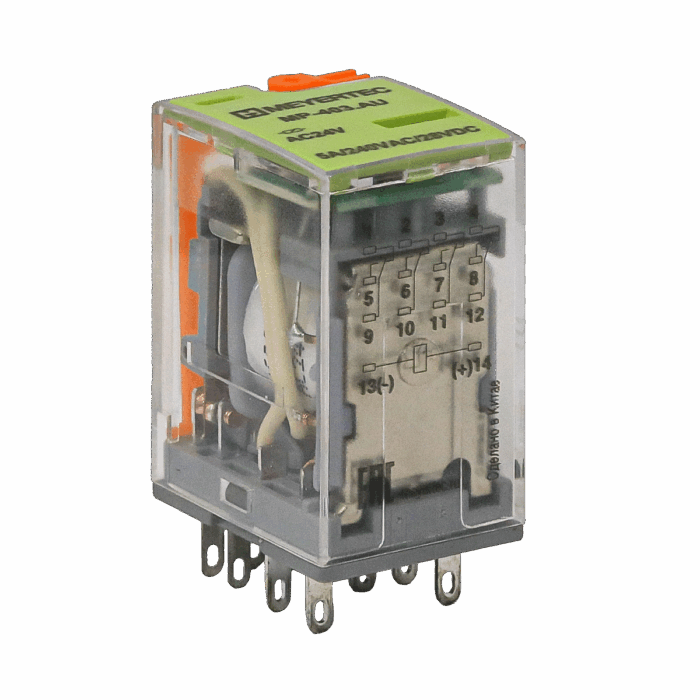

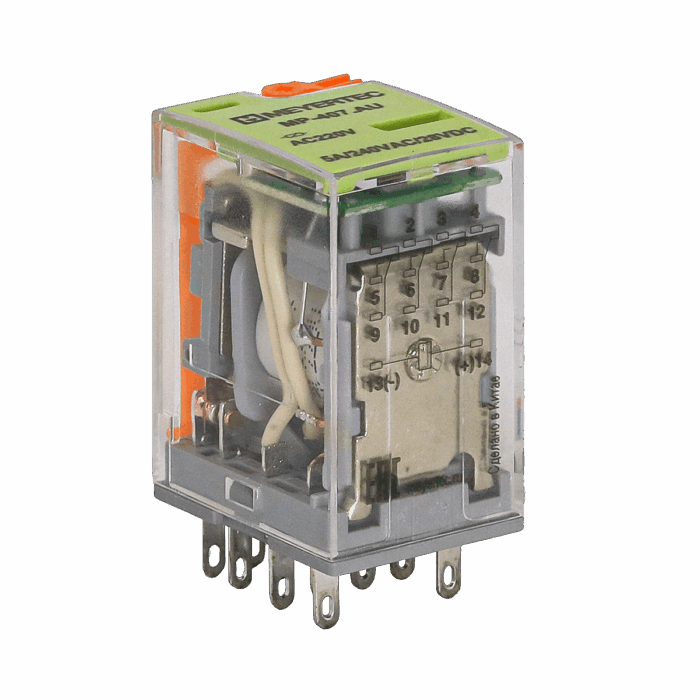

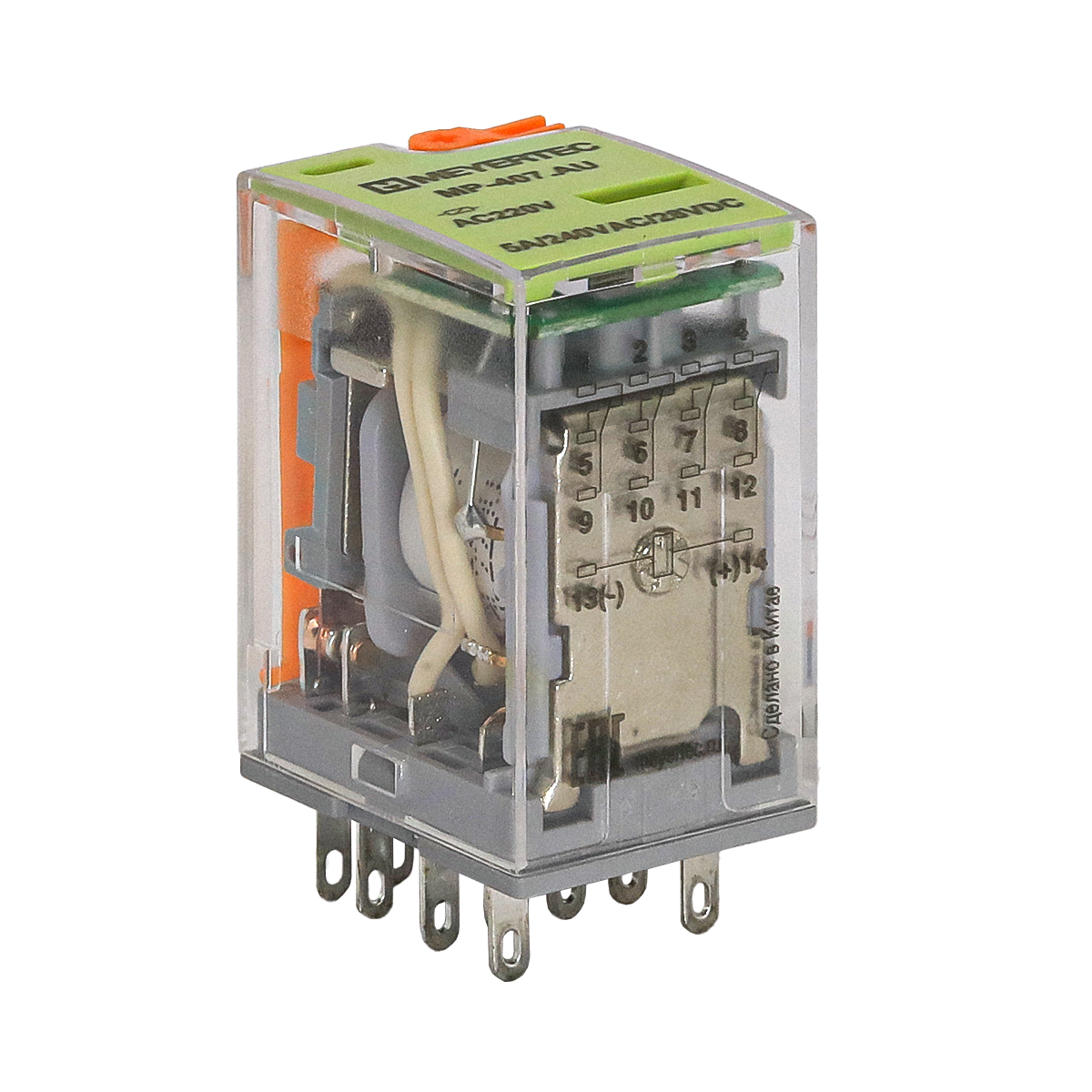

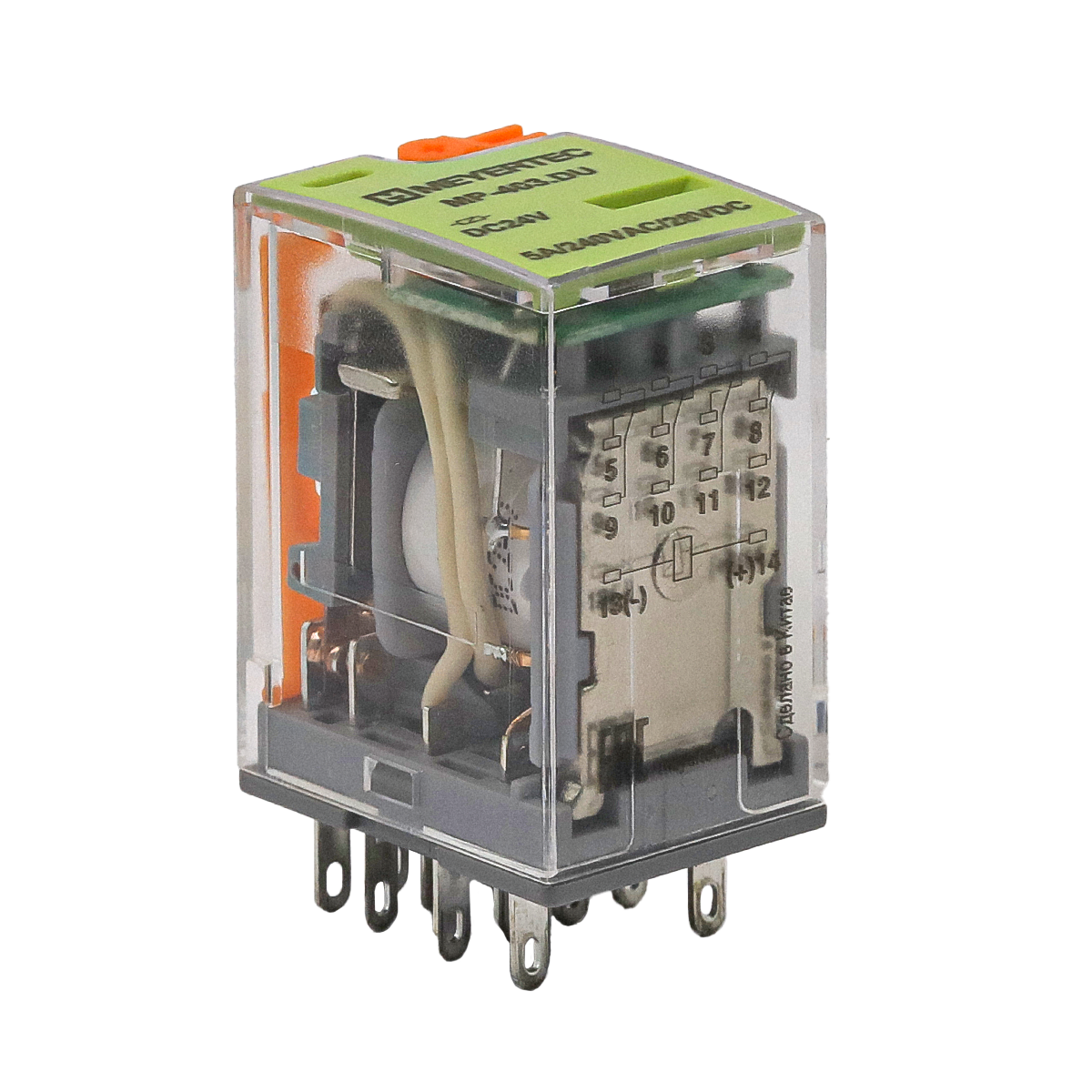

Преимущества реле MEYERTEC серии MP
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
- Простой способ подобрать колодку, серия зашифрована в названии.
- Ручной дублер, светодиодный индикатор.
- Компактные размеры реле – 27 мм, что позволяет экономить монтажное пространство в шкафу.
- Простой монтаж на DIN-рейку.
Спецификации
|
Параметр |
Значение |
|
Время включения при Uном |
не более 25 мс |
|
Время выключения при Uном |
не более 25 мс |
|
Диапазон рабочих температур |
-40…+70 °С |
|
Относительная влажность |
25…75% RH |
|
Удароустойчивость |
10 g (длительность ударов 11 мс) |
|
Виброустойчивость |
10…55 Гц (амплитуда вибрации 1,0 мм, время вибрации 5 мин) |
|
Габаритные размеры |
27×21×42,8 мм |
|
Масса |
не более 35 г |
Электрические характеристики контактов
|
|
Значение |
|
|
Номинальный ток |
5 А при 28 В |
5 А при 240 В |
|
Минимальная коммутируемая нагрузка |
600 мВт (6 В/100 мА) |
|
|
Начальное сопротивление |
не более 100 мОм |
|
|
Материал |
Серебряный сплав AgSnO2 |
|
|
Электрический ресурс |
не менее 105 |
|
|
Механический ресурс (при 300 вкл/мин) |
не менее 107 |
|
|
Электрическая прочность изоляции между группами контактов |
Не менее 1000 В – при утечке 1мА в течение 1 минуты |
|
Электрические характеристики катушки
|
|
Значение |
|
|
Постоянный ток (DC) |
Переменный ток (AC) |
|
|
Номинальное напряжение питания Uном |
12/24 В* |
24/220 В* |
|
Напряжение включения (при 23°С) |
не менее 0,75Uном |
не менее 0,8Uном |
|
Напряжение выключения (при 23°С) |
не более 0,1Uном |
не более 0,3 Uном |
|
Максимально допустимое напряжение питания обмотки, В |
1,10Uном (при 23 °С) |
|
|
Потребляемая мощность обмотки |
0,9 Вт |
1,2/0,94 ВА |
|
Электрическая прочность изоляции между обмоткой и контактами |
Не менее 1500 В – при утечке 1 мА в течение 1 минуты |
|
*выбирается при заказе
