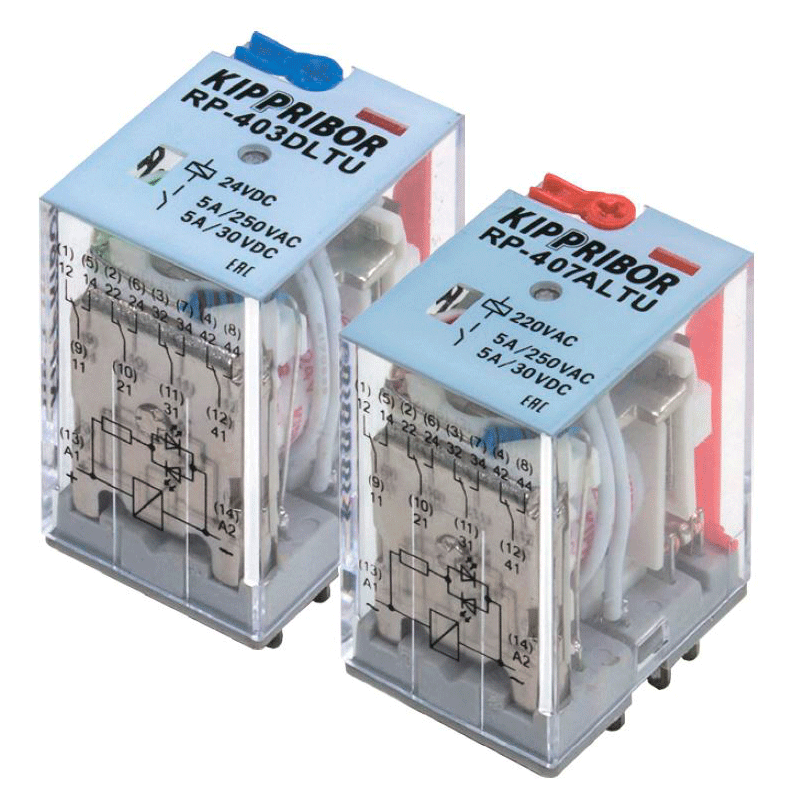

Промежуточные реле KIPPRIBOR серии RP общепромышленные (4-контактные)
Промежуточные реле KIPPRIBOR серии RP общепромышленные (4-контактные)
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 98318 | RP-402.DLTU | 561₽ | В наличии | |
| 98317 | RP-402.ALTU | 561₽ | В наличии | |
| 98331 | RP-402.DL | 415₽ | В наличии | |
| 98321 | RP-403.DLTU | 434₽ | В наличии | |
| 98320 | RP-403.DL | 543₽ | В наличии | |
| 94696 | RP-403.ALTU | 537₽ | В наличии | |
| 98332 | RP-403.AL | 604₽ | В наличии | |
| 98323 | RP-405.DLTU | 659₽ | В наличии | |
| 98326 | RP-407.ALTU | 483₽ | В наличии | |
| 98325 | RP-407.AL | 470₽ | В наличии | |
| 98322 | RP-405.ALTU | 659₽ | В наличии |
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Для монтажа промежуточных реле на DIN-рейку или плоскость используются:
- 2-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/2.
- 3-ярусная колодка с винтовыми клеммами KIPPRIBOR PYF-044BE/3.
- 3-ярусная колодка с самозажимными клеммами KIPPRIBOR PYF-144BE/3.
Промежуточные реле KIPPRIBOR серии RP имеют следующие преимущества:
- прозрачный корпус, позволяющий чётко видеть состояние контактов реле;
- полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82);
- яркий цветной светодиодный (LED) индикатор работы;
- удобный ручной дублёр с фиксацией (для модификаций LTU).
Степень защиты промежуточных реле KIPPRIBOR серии RP:
- корпуса реле – IP40,
- со стороны клемм – IР00.
Спецификации
|
Технические характеристики |
Модификации без ручного дублера (RP — 402/403/405/407AL RP — 402/403/405DL) |
Модификации с ручным дублером (RP — 402/403/405/407ALTU RP — 402/403/405DLTU) |
|
|
Время включения (при UN) |
не более 25 мс |
||
|
Время выключения (при UN) |
не более 25 мс |
||
|
Диапазон рабочих температур |
–55…+70 °С |
||
|
Относительная влажность |
35%…80% RH |
||
|
Атмосферное давление |
86…106 кПа |
||
|
Светодиодный LED-индикатор срабатывания |
есть |
есть |
|
|
Ручное дублирование срабатывания |
нет |
есть |
|
|
Механическая индикация срабатывания |
нет |
есть |
|
|
Ударопрочность |
10g (длительность полуволны синусоиды ударного импульса 11 мс) |
||
|
Виброустойчивость |
10…55 Гц (удвоенная амплитуда 1,0 мм) |
||
|
Масса |
не более 35 г. |
||
Электрические характеристики контактов
|
Электрические характеристики контактов |
Постоянный ток (DС) |
Переменный ток (АС) |
||
|
Номинальные ток и напряжение коммутации |
5 A при 30 В |
5 A при 250 В |
||
|
Минимальная коммутируемая нагрузка |
1000 мВт (10 В/10 мА) |
|||
|
Начальное сопротивление контактов |
не более 100 мОм |
|||
|
Материал контакта |
серебряный сплав (AgSnO2) |
|||
|
Электрический ресурс |
не менее 105 |
|||
|
Механический ресурс (при 300 вкл./мин) |
не менее 107 |
|||
|
Сопротивление пробоя между группами контактов |
≥ 1500 VAC в течение 1 мин (ток утечки 1 мА) |
|||
Электротехнические характеристики катушки
|
Электротехнические характеристики катушки |
Постоянный ток (DC) |
Переменный ток (AC) |
|
Номинальное напряжение питания Uном. |
12/24 В |
12/24/110/220 В |
|
Напряжение включения (при 23 °С) |
не менее 0,75 Uном. |
не менее 0,8 Uном. |
|
Предельное напряжение питания катушки (при 25 °С) |
1,10 Uном. |
|
|
Напряжение выключения (при 23 °С) |
не более 0,10 Uном. |
не более 0,30 Uном. |
|
Мощность |
0,9 Вт |
1,2 ВА |
|
Сопротивление пробоя между катушкой и контактами |
не менее 1500 VAC в течение 1 минуты |
|
