Промежуточные реле KIPPRIBOR серии MR в компактном корпусе (1- и 2-контактные)

Промежуточные реле KIPPRIBOR серии MR предназначены для коммутации и переключения электрических цепей управления постоянного и переменного тока.

Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики.

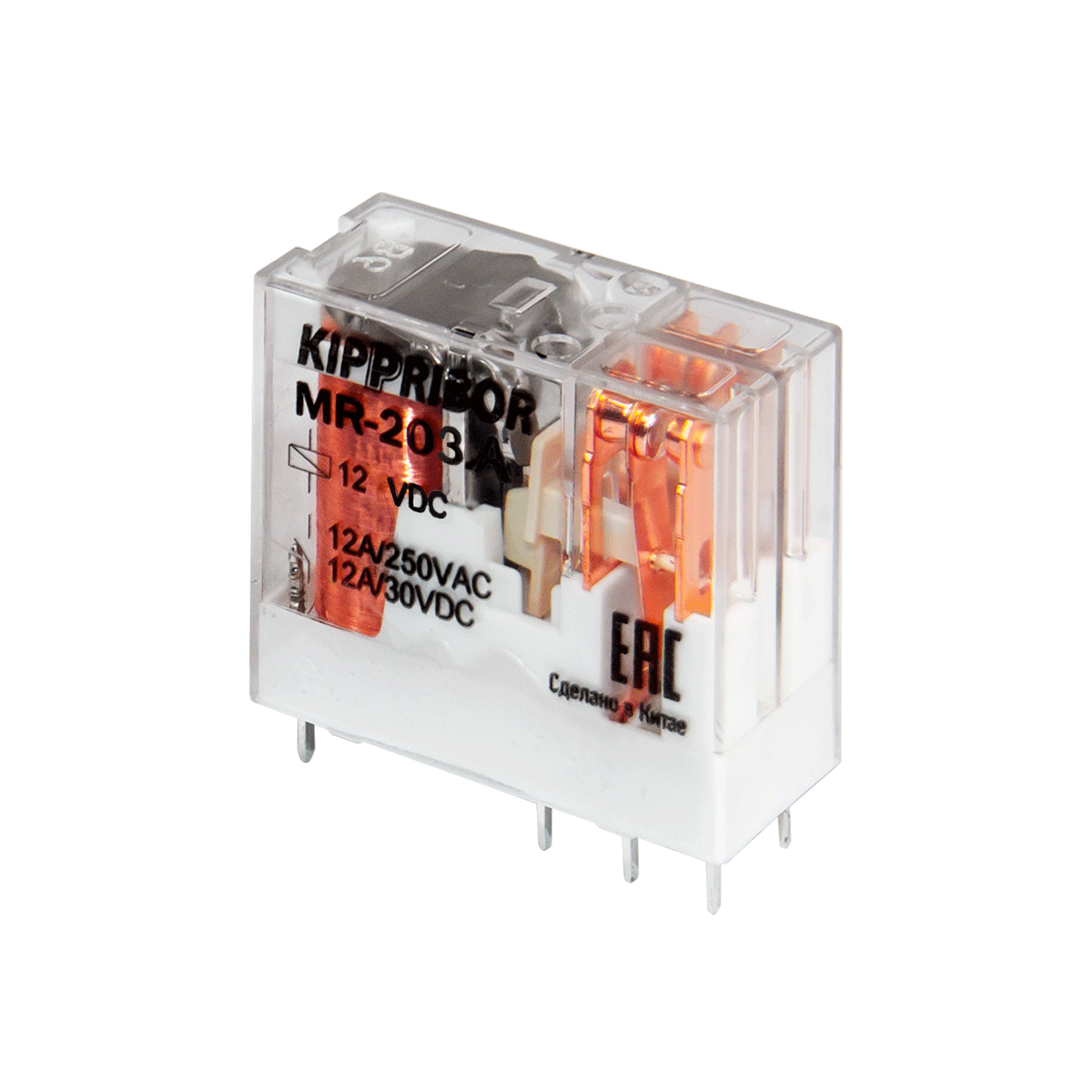

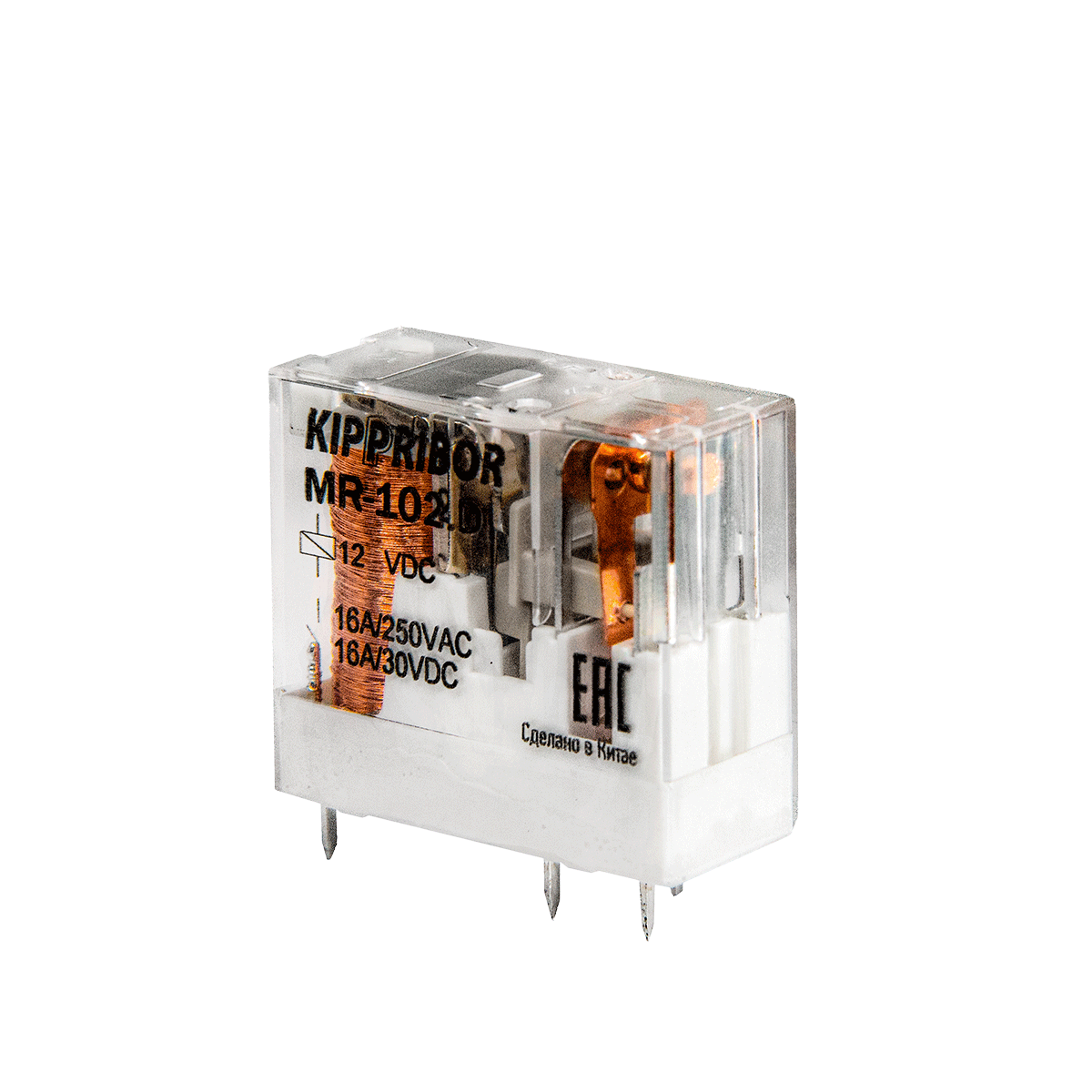

Реле KIPPRIBOR серии MR выполнены в компактном прозрачном корпусе шириной всего 12,6 мм. Несмотря на свои миниатюрные размеры, промежуточные реле KIPPRIBOR серии MR имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.

Реле KIPPRIBOR серии MR монтируются как на DIN-рейку стандарта 35 мм при помощи монтажных колодок, так и на печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).

Преимущества промежуточных реле KIPPRIBOR серии MR:

• Значительно меньшие габариты реле при сопоставимых токах.
• Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82).
• Монтаж на DIN-рейку или печатную плату.
• Ширина монтажной колодки – всего 16 мм.

Степень защиты промежуточных реле KIPPRIBOR серии MR:

• Корпус реле – IP40.
• Со стороны клемм – IР00.

Конструкция промежуточных реле серии MR позволяет осуществлять их монтаж двумя способами.

• Установка на DIN-рейку при помощи монтажной колодки:
  • 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2.
  • 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3.
  • 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3.
• Непосредственная установка на печатную плату путем пайки.
