ПРМ модули расширения для программируемых реле
ПРМ модули расширения для программируемых реле
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 77537 | ПРМ-24.1 | 7 564₽ | В наличии | |
| 106701 | ПРМ-24.2 | 9 028₽ | В наличии | |
| 85009 | ПРМ-24.3 | 12 688₽ | В наличии | |
| 140433 | ПРМ-24.4 | 7 564₽ | В наличии | |
| 140435 | ПРМ-24.5 | 8 540₽ | В наличии | |
| 141193 | ПРМ-24.6 | 12 200₽ | В наличии | |
| 77536 | ПРМ-220.1 | 7 564₽ | В наличии | |
| 106702 | ПРМ-220.2 | 9 028₽ | В наличии | |
| 85011 | ПРМ-220.3 | 12 688₽ | В наличии | |
| 140434 | ПРМ-220.4 | 7 564₽ | В наличии | |
| 140436 | ПРМ-220.5 | 8 540₽ | В наличии | |
| 141194 | ПРМ-220.6 | 12 200₽ | В наличии |
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемых реле ОВЕН ПР:

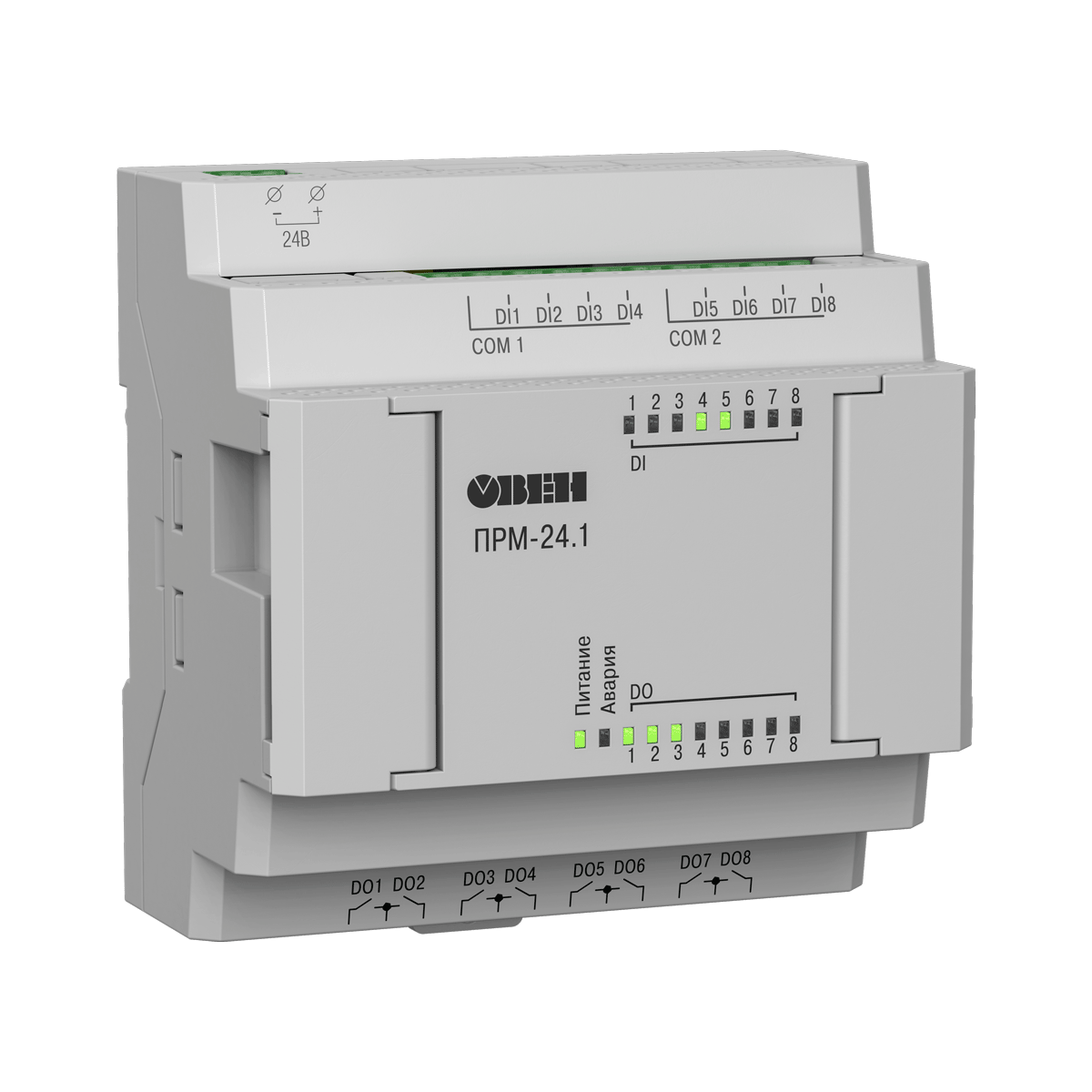

- ПРМ-1 – 8 дискретных входов DI и 8 дискретных выходов DO.
- ПРМ-2 – 4 аналоговых входа AI и 4 дискретных выходов DO.

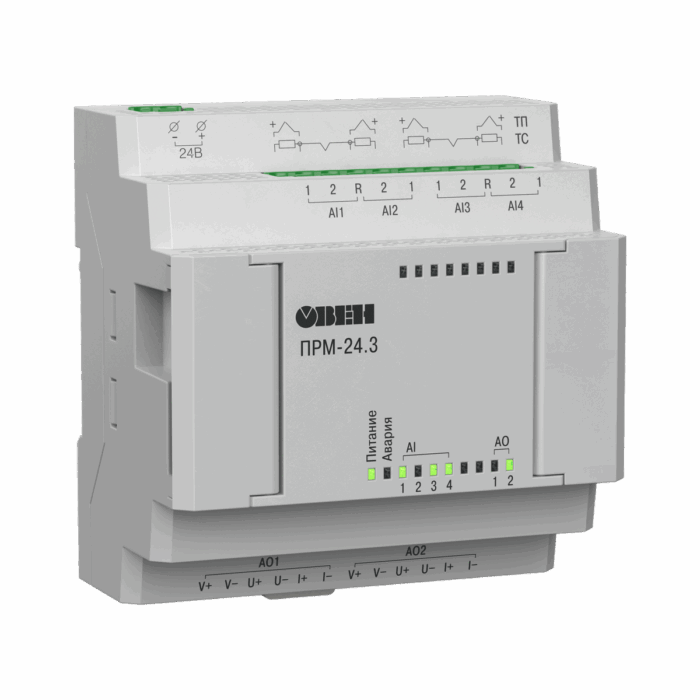

- ПРМ-3 – 4 аналоговых входа AI и 2 аналоговых выхода AO.

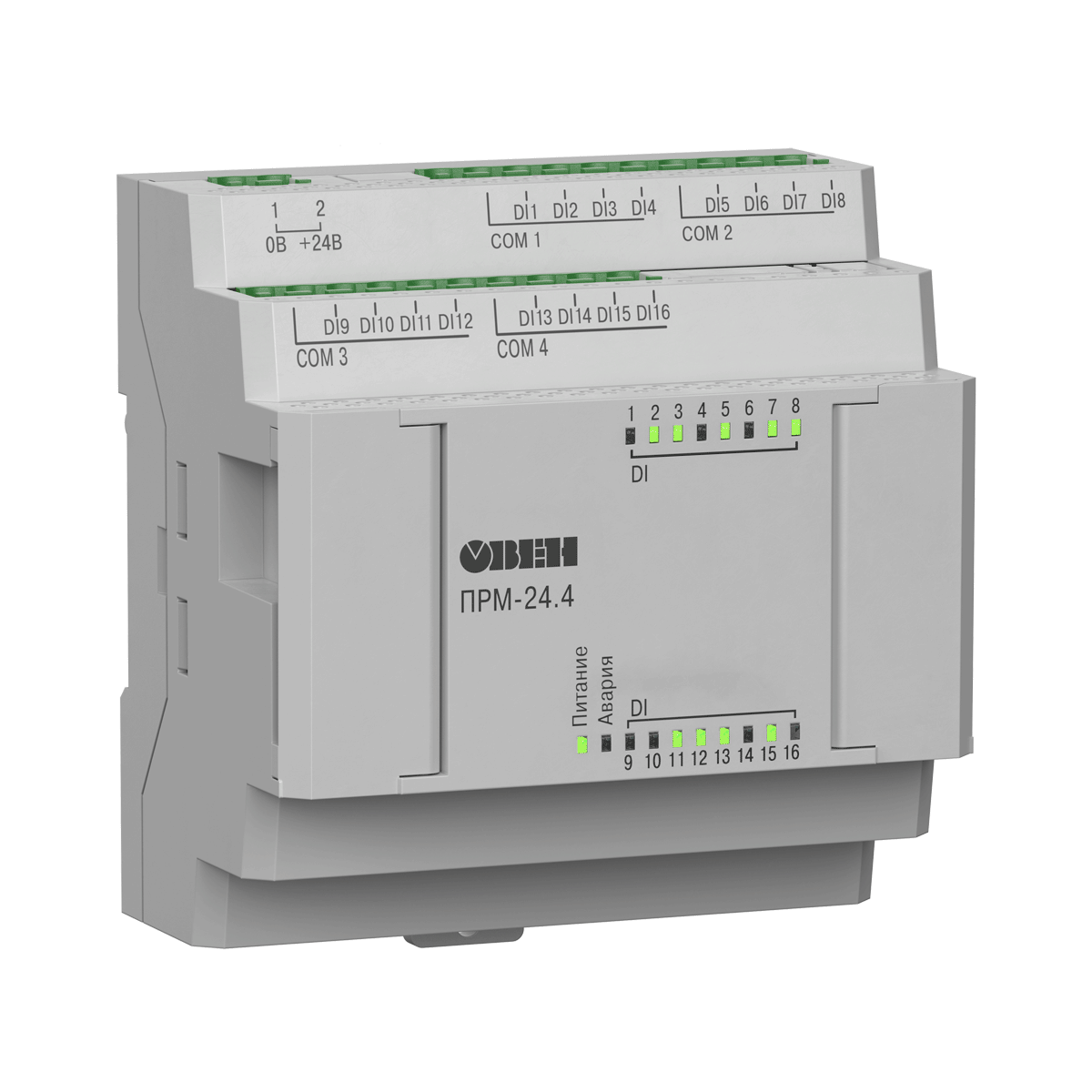

- ПРМ-4 – 16 дискретных входов DI.

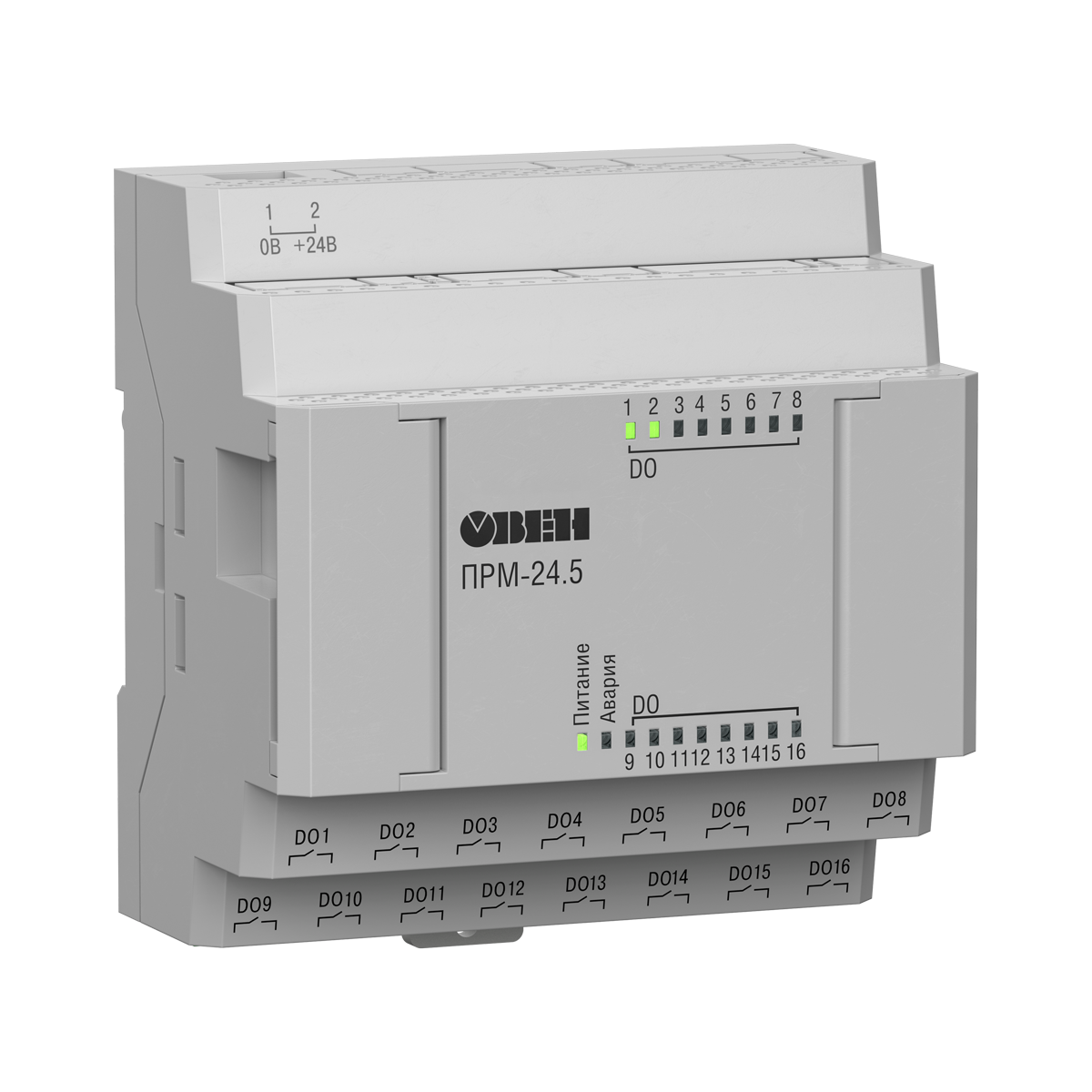

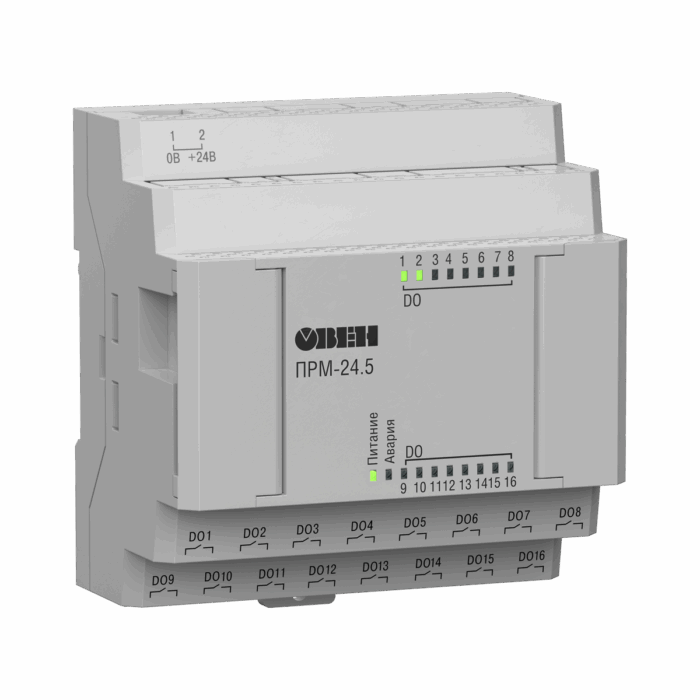

- ПРМ-5 – 16 дискретных выходов DO.
-

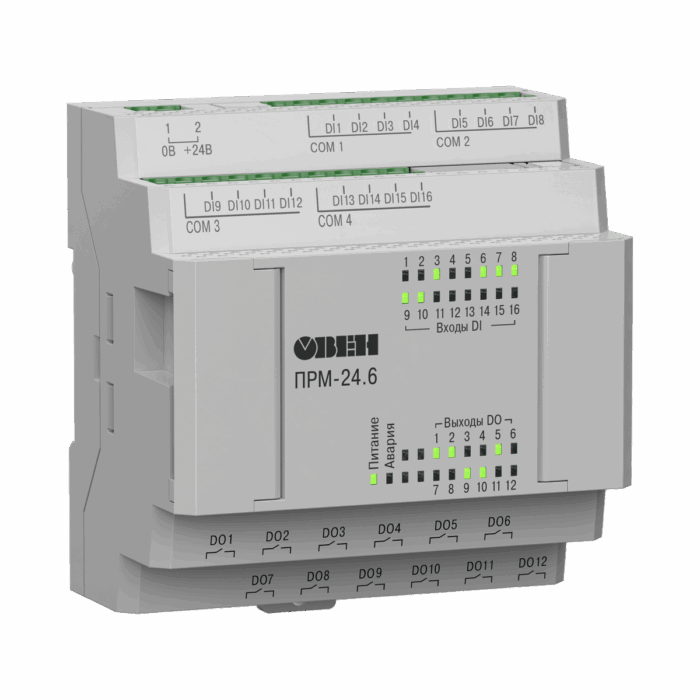

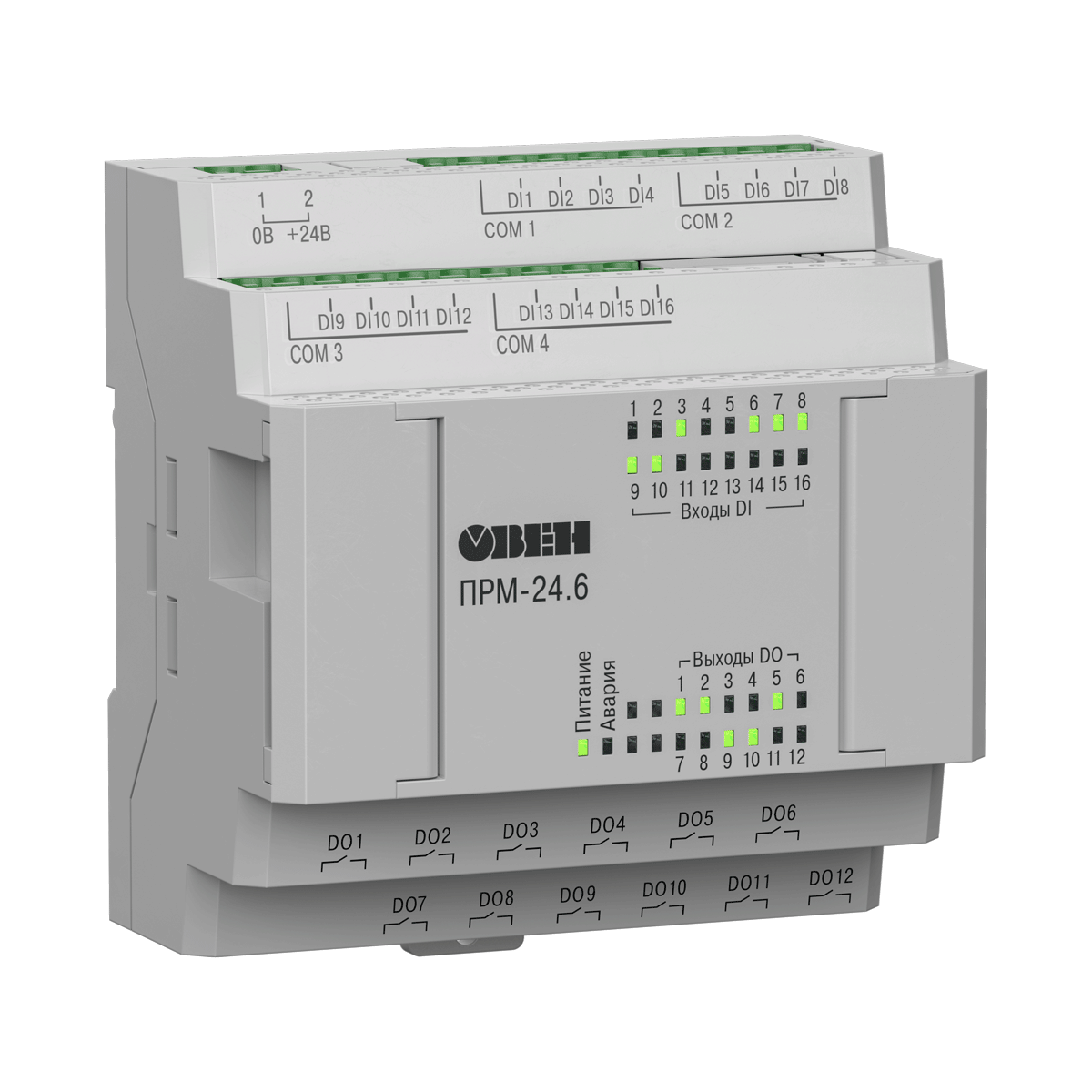

ПРМ-6 – 16 дискретных входов DI и 12 дискретных выходов DO.
Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.
Совместимые программируемые реле
Модули расширения ПРМ подключаются к ПР, имеющим специальный разъем и поддерживающим работу с ПРМ. На данный момент работу с ПРМ поддерживают следующие ПР:
Особенности прибора
Основные особенности модулей ПРМ
- Модульный корпус.
- Ширина корпуса 5 модулей.
- Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
- Входы модулей гальванически развязаны относительно питания.
Связь с ПР и настройка
- Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
- Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
- Простая настройка модуля в среде Owen Logic. Модуль ввода/вывода добавляется в проект в несколько кликов.
Монтаж и подключение
- Две модификации модулей на разные питания: 230 В и 24 В.
- Модули имеют свое независимое питание, что повышает надежность системы.
- Можно использовать головное ПР и модули с разным типом питания.
- Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.
Отличительные характеристики
Спецификации
Технические характеристики ПРМ
| Наименование | ПРМ-220.х | ПРМ-24.х |
| Общие сведения | ||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) |
— |
| Диапазон постоянного напряжения питания | 127…373 В (номинальное 230 В) | 9…30 В (номинальное 24 В) |
| Гальваническая развязка | есть | |
| Электрическая прочность изоляции между входом питания и другими цепями 220 В и 24 В: |
ПРМ-220.1 – 2830 В ПРМ-220.2 и ПРМ-220.3 – 2300 В ПРМ-220.4 и ПРМ-220.5 – 2830 В |
ПРМ-24.1 – 1780 В ПРМ-24.2 и ПРМ-24.3 – 510 В ПРМ-24.4 и ПРМ-24.5 – 2830 В |
| Потребляемая мощность, не более |
ПРМ-220.1, ПРМ-220.2, ПРМ-220.3 – 8 ВА ПРМ-220.4 и ПРМ-220.5 – 12 ВА |
ПРМ-24.1, ПРМ-24.2, ПРМ-24.3 – 4 Вт ПРМ-24.4 и ПРМ-24.5 – 7 Вт |
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры | 88×90×58 мм | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
| Масса прибора, не более (для всех вариантов исполнений) | 0,4 кг | |
| Температура окружающего воздуха |
ПРМ-х.1, ПРМ-х.3, ПРМ-х.4, ПРМ-х.5: -20…+55 ºC ПРМ-х.2: -40…+55 ºC |
|
Характеристики дискретных входов ПРМ-1
| Наименование | ПРМ-220.1 | ПРМ-24.1 |
| Количество | 8 | |
| Тип | Дискретный фазовый (ДФ) | Дискретный (Д) |
| Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| — | датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
| Номинальное напряжение питания дискретных входов | ~230 В | =24 В |
| Напряжение питания дискретных входов | ~90…264 В | 15…30 В |
| Макс. входной ток | 9 мА | 5 мА |
| Ток «логической единицы» | 0,75…1,5 мА | 2…5 мА |
| Уровень сигнала «логической единицы» | 159…264 В | 15…30 В |
| Уровень сигнала «логического нуля» | 0…40 В | -3…+5 В |
| Гальваническая развязка | Групповая по 4 входа (1…4, 5…8) | |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | |
Характеристики дискретных выходов ПРМ-1
| Наименование | ПРМ-220.1 | ПРМ-24.1 |
| Количество | 8 | |
| Тип | Релейные нормально-разомкнутые (Р) | |
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока |
|
| Время переключения из состояния «0» в состояние «1» и обратно | не более 10 мс | |
| Гальваническая развязка | Групповая, по 2 выхода | |
| Электрическая прочность изоляции | 2830 В по 2 реле (групповая – 1780 В) | |
Характеристики дискретно-аналоговых входов ПРМ-2
| Наименование | ПРМ-220.2 | ПРМ-24.2 |
| Количество | 4 | |
| Тип | Универсальный дискретно-аналоговых вход (ДАТ) | |
| Тип измеряемых сигналов | 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. | |
| Работа в дискретном режиме | да | |
| Период обновления значений четырех каналов, не более | 1 мс | |
| Разрядность встроенного АЦП | 12 бит | |
| Номинальное напряжение питания входов при работе в дискретном режиме | 24 В | |
| Предел основной приведенной погрешности при работе с: | ||
| Унифицированными сигналами | ±0,5 % | |
|
Термометрами сопротивления, термисторами РТС и NTC в диапазонах: |
||
|
0…150 кОм включительно, не более |
±1,0 % |
|
|
151…300 кОм включительно, не более |
±2,0 % |
|
| Гальваническая развязка | отсутствует | |
| Режим дискретного входа | ||
| Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» |
1…8 В (устанавливается в Owen Logic) |
|
|
Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» |
2…9 В (устанавливается в Owen Logic) |
|
Характеристики дискретных выходов ПРМ-2
| Наименование | ПРМ-220.2 | ПРМ-24.2 | |
| Количество | 4 | ||
| Тип | Релейные нормально-разомкнутые (Р) | ||
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока |
||
| Гальваническая развязка | Индивидуальная | ||
| Электрическая прочность изоляции | 2300 В | ||
Характеристики аналоговых входов ПРМ-3
| Наименование | ПРМ-220.3 | ПРМ-24.3 |
| Количество | 4 | |
| Тип измеряемых сигналов |
Аналоговый:
|
|
| Время опроса одного канала ТС | 0,8 сек | |
| Время опроса одного канала ТП /унифицированного сигнала | 0,6 сек | |
| Разрядность встроенного АЦП | 16 бит | |
| Внутреннее сопротивление аналогового входа, не менее | 10 кОм | |
| Внешнее сопротивление для измерения тока | 45 … 50 Ом | |
| Предел основной приведенной погрешности при измерении: | ||
| — термоэлектрическими преобразователями | ±0,5 % | |
| — термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока | ±0,25 % | |
| Гальваническая развязка | отсутствует | |
Характеристики аналоговых выходов ПРМ-3
| Наименование | ПРМ-220.3 | ПРМ-24.3 |
| Количество | 2 | |
| Тип аналогового выхода | универсальный: 4…20 мА/0…10 В (выбирается в Owen Logic) | |
| Разрядность ЦАП | 12 бит | |
| Предел основной приведенной погрешности | ±0,5 % | |
| Гальваническая развязка | индивидуальная | |
| Электрическая прочность изоляции | 510 В | |
Характеристики дискретных входов ПРМ-4
| Наименование | ПРМ-220.4 | ПРМ-24.4 |
| Количество | 16 | |
| Тип | Дискретный фазовый (ДФ) | Дискретный (Д) |
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| — | Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором | |
| Номинальное напряжение питания дискретных входов | ~230 В | =24 В |
| Напряжение питания дискретных входов | ~90…264 В | 15…30 В |
| Макс. входной ток | 9 мА | 5 мА |
| Ток «логической единицы» | 0,75…1,5 мА | 2…5 мА |
| Уровень сигнала «логической единицы» | 159…264 В | 15…30 В |
| Уровень сигнала «логического нуля» | 0…40 В | -3…+5 В |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | |
Характеристики дискретных выходов ПРМ-5
| Наименование | ПРМ-220.5 | ПРМ-24.5 |
| Количество | 16 | |
| Тип | Релейные нормально-разомкнутые (Р) | |
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока |
|
| Время переключения из состояния «0» в состояние «1» и обратно | Не более 10 мс | |
| Электрическая прочность изоляции | 2830 В по 2 реле (групповая – 1780 В) | |
Характеристики дискретных входов ПРМ-6
|
Наименование |
ПРМ-220.6 |
ПРМ-24.6 |
|
Количество |
16 |
|
|
Тип |
Дискретный фазовый (ДФ) |
Дискретный (Д) |
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
|
|
— |
Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором |
|
|
Номинальное напряжение питания дискретных входов |
~230 В |
=24 В |
|
Напряжение питания дискретных входов |
~90…264 В |
15…30 В |
|
Макс. входной ток |
9 мА |
5 мА |
|
Ток «логической единицы» |
0,75…1,5 мА |
2…5 мА |
|
Уровень сигнала «логической единицы» |
159…264 В |
15…30 В |
|
Уровень сигнала «логического нуля» |
0…40 В |
-3…+5 В |
|
Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
|
Характеристики дискретных выходов ПРМ-6
|
Наименование |
ПРМ-220.6 |
ПРМ-24.6 |
|
Количество |
12 |
|
|
Тип |
Релейные нормально-разомкнутые (Р) |
|
|
Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30 В пост. тока |
|
|
Время переключения из состояния «0» в состояние «1» и обратно |
Не более 10 мс |
|
|
Электрическая прочность изоляции |
2830 В по 2 реле (групповая – 1780 В) |
|
