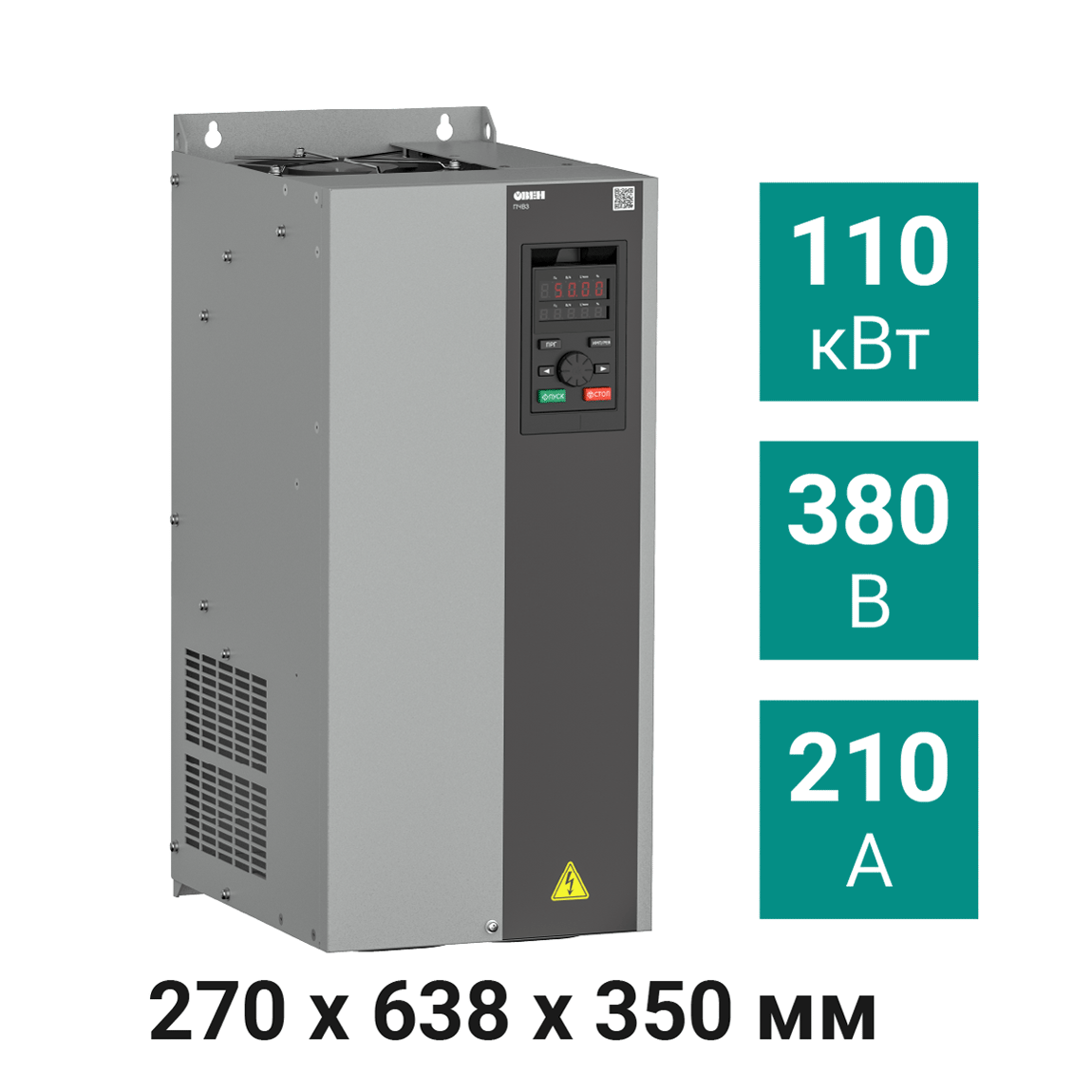

Преобразователь частоты ПЧВ3-110К-В [М01] предназначен для управления электродвигателями мощностью 110,0 кВт. Номинальный выходной ток – 210,0 А, использует трехфазный источник питания переменного напряжения 380 В.
Технические характеристики
| Параметр |
Значение |
|
Питающая сеть |
3×380 В |
|
Выходное напряжение |
3×380 В |
|
Выходной ток |
210,0 А |
|
Выходная частота |
0…299 Гц |
|
Режим управления |
U/f U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью |
|
Перегрузочная способность |
120 % – в течение 35 секунд 140 % – в течение 6 секунд 150 % – в течение 3 секунд |
|
Интерфейс |
RS-485 Опционально: Ethernet, CAN |
|
Протоколы |
Modbus RTU Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS |
|
Габаритные размеры |
638х270х350 мм |
|
Диапазон рабочих температур |
-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
Схема электрических соединений
