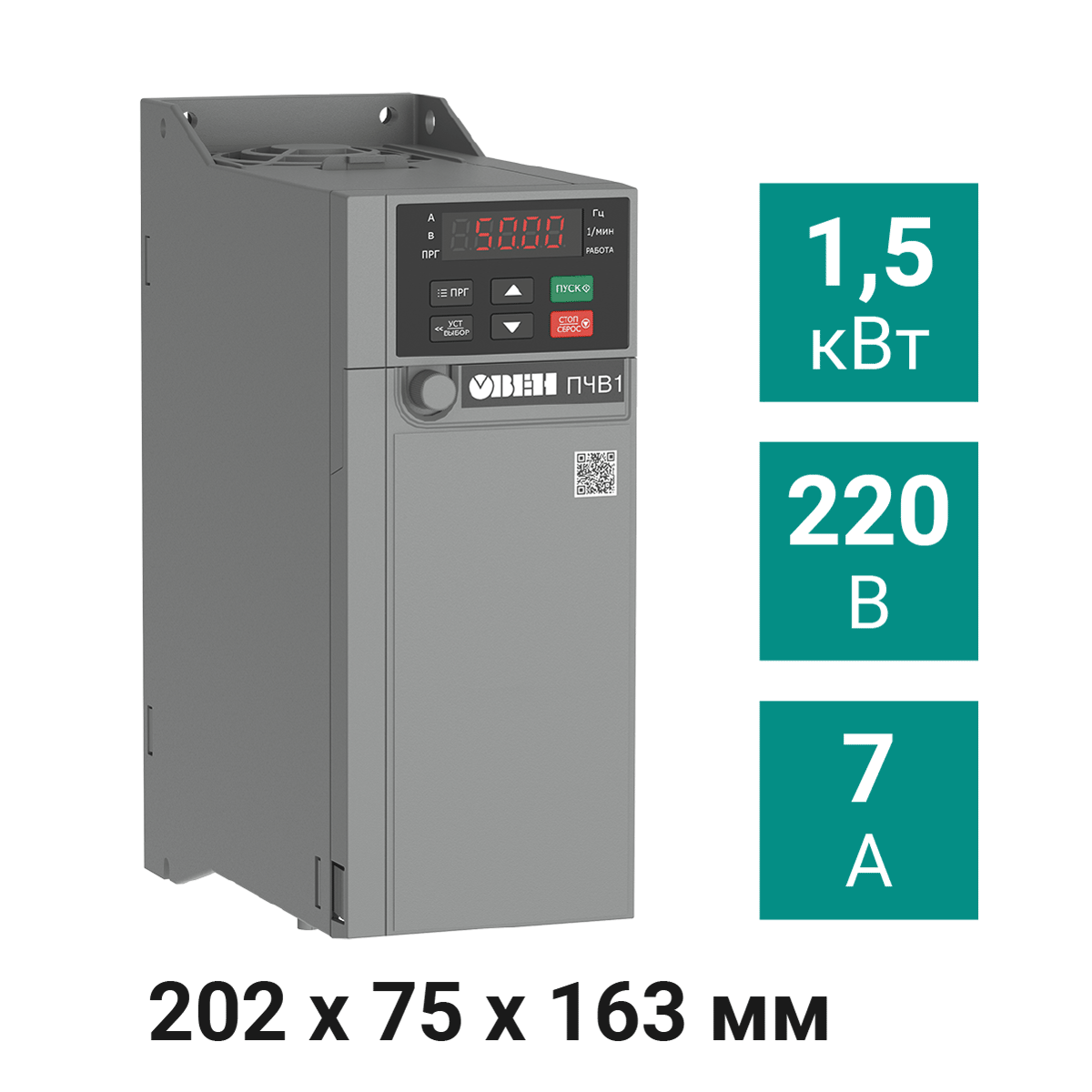

Преобразователь частоты ПЧВ1-1К5-А [М01] предназначен для управления электродвигателями мощностью 1,5 кВт. Номинальный выходной ток – 7,0 А, использует однофазный источник питания переменного напряжения 220 В.
Технические характеристики
|
Параметр |
Значение |
|
Питающая сеть |
1×220 В |
|
Выходное напряжение |
3×220 В |
|
Выходной ток |
7,0 А |
|
Выходная частота |
0…600 Гц – при скалярном управлении 0…300 Гц – при векторном управлении |
|
Режим управления |
Асинхронные двигатели — скалярное U/f с установкой трех точек Синхронные двигатели — скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В) SVC векторное управление (доступно только в модификациях ПЧВ1-х-В) |
|
Перегрузочная способность |
150 % – 20 с, 180 % – 0,5 с |
|
Интерфейс |
RS-485 |
|
Габаритные размеры |
202×75×163 мм |
|
Диапазон рабочих температур |
-10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
Схема электрических соединений
![Схема электрических соединений ПЧВ1-К75-А [М01]](https://owen.ru/uploads/456/sh._podkl_pchv1_shema_podkl_pchv1_m01-02.svg "Схема электрических соединений ПЧВ1-К75-А [М01]")
