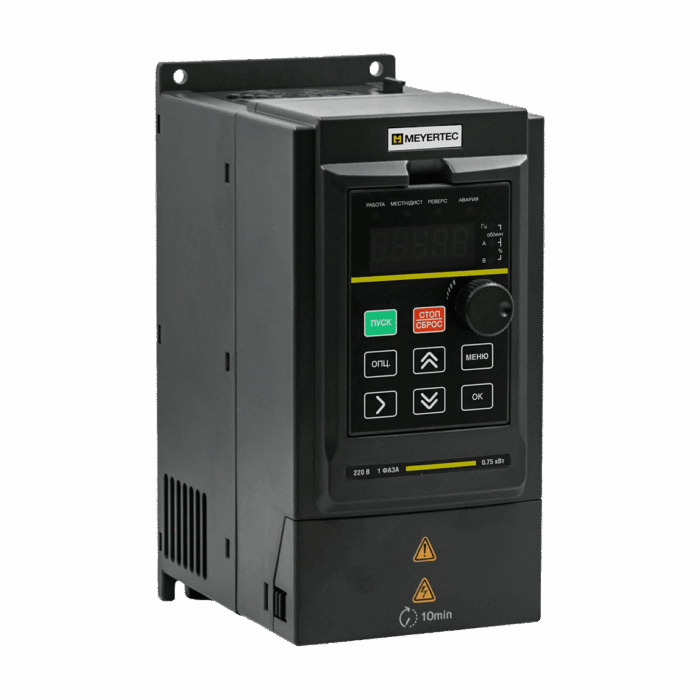

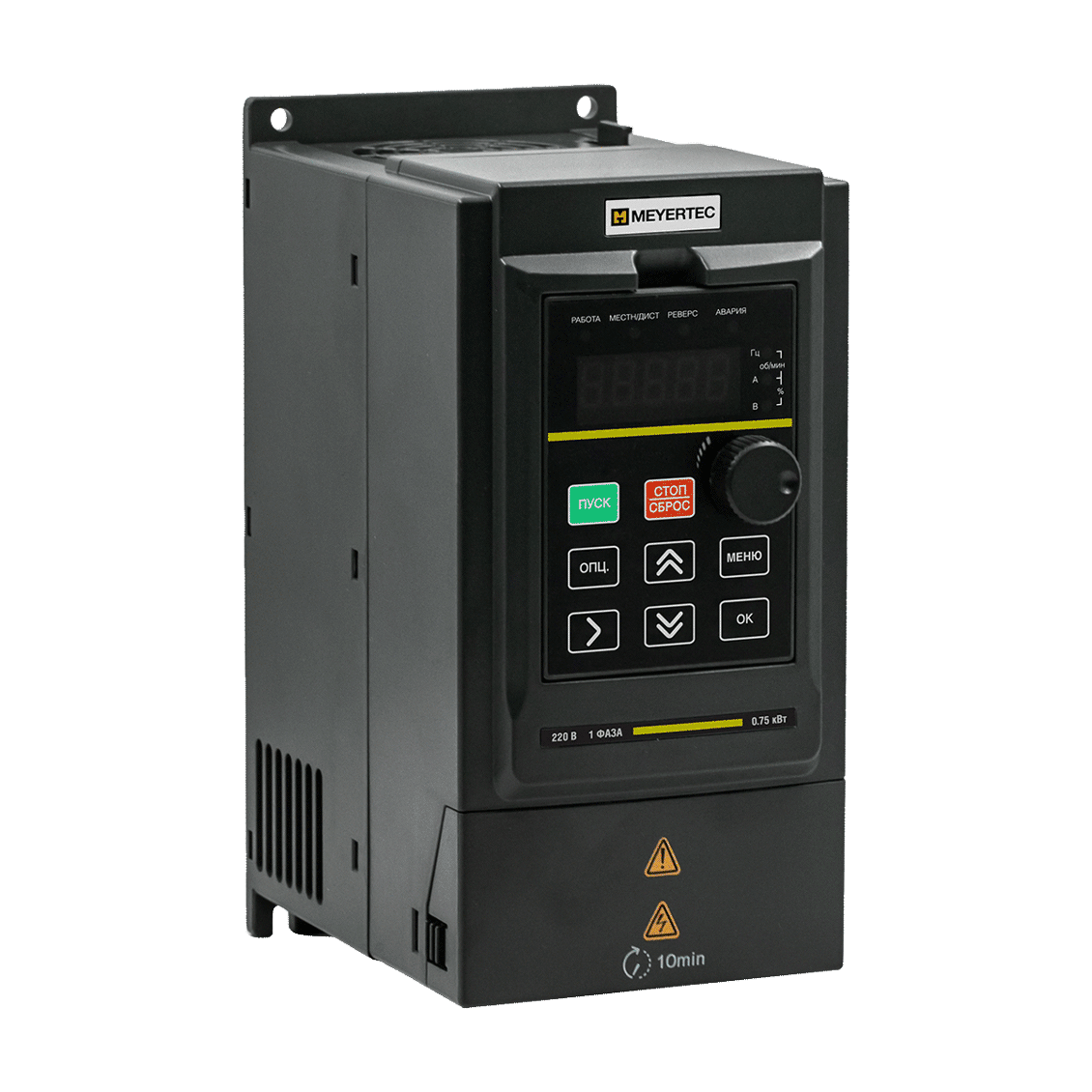

Преобразователь частоты MEYERTEC VFD1
Преобразователь частоты MEYERTEC VFD1
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 149814 | VFD1-K75-A-20 | 13 054₽ | В наличии | |
| 149824 | VFD1-1K5-A-20 | 14 640₽ | В наличии | |
| 149825 | VFD1-2K2-A-20 | 17 629₽ | В наличии | |
| 149826 | VFD1-K75-B-20 | 15 372₽ | В наличии | |
| 149827 | VFD1-1K5-B-20 | 17 751₽ | В наличии | |
| 149828 | VFD1-2K2-B-20 | 20 252₽ | В наличии | |
| 149829 | VFD1-4K-B-20 | 23 058₽ | В наличии | |
| 149830 | VFD1-5K5-B-20 | 28 914₽ | В наличии | |
| 149831 | VFD1-7K5-B-20 | 32 818₽ | В наличии | |
| 149832 | VFD1-11K-B-20 | 47 763₽ | В наличии | |
| 149833 | VFD1-15K-B-20 | 54 900₽ | В наличии | |
| 149834 | VFD1-18K5-B-20 | 67 588₽ | В наличии | |
| 149835 | VFD1-22K-B-20 | 78 995₽ | В наличии | |
| 149836 | VFD1-30K-B-20 | 100 040₽ | В наличии | |
| 149837 | VFD1-37K-B-20 | 123 830₽ | В наличии | |
| 149838 | VFD1-45K-B-20 | 159 454₽ | В наличии | |
| 149839 | VFD1-55K-B-20 | 182 756₽ | В наличии | |
| 149840 | VFD1-75K-B-20 | 226 066₽ | В наличии | |
| 149841 | VFD1-90K-B-20 | 258 030₽ | В наличии |
Бюджетная линейка универсальных преобразователей частоты VFD1 предназначена для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Включает широкий набор функций для решения базовых задач частотного управления.
Основные особенности преобразователя частоты
- Съемная панель оператора в комплекте.
- Климатическое исполнение: от -10 до +50 °С
- Управление двигателями с выходной частотой до 1000 Гц.
- Быстросъёмный вентилятор охлаждения.
- Возможность подключения тормозного резистора.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора.
Основные функции преобразователя частоты
- Векторный бездатчиковый и скалярный режим управления двигателем.
- Автоматическая адаптация двигателя без вращения.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Автоматическая оптимизация энергопотребления.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя.
- Компенсация нагрузки и скольжения.
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
Основные параметры
- Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт).
- Выходная частота до 1000 Гц в скалярном режиме.
- Точность поддержания скорости до 0,5 % от максимального значения частоты.
- Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 150 % в течение 60 с и 180 % в течение 1 с.
Спецификации
|
Параметр |
Значение |
|
Питающая сеть |
1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт) |
|
Выходное напряжение |
3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт) |
|
Выходная частота |
0…320 Гц (SVC), 0…1000 Гц (U/F) |
|
Режимы управления |
Скалярное управление (U/f), скалярное (U/f) с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC) |
|
Перегрузочная способность |
G-тип: 150 % – в течение 60 с, 180 % – в течение 1 с P-тип: 120 % – в течение 60 с, 150 % – в течение 1 с |
|
Локальная панель оператора |
Настройка, мониторинг, отображение кода ошибки, копирование и перенос параметров |
|
Интерфейс |
RS-485 |
|
Цифровые (дискретные) входы |
6 (сухой контакт) |
|
Аналоговые входы |
2 0…10 В – 1 шт. 0…10 В или 4…20 мА – 1 шт. |
|
Релейные выходы |
1 – для VFD1 мощностью до 7,5 кВт 2 – для VFD1 мощностью от 11 кВт (NO или NC, ~240 В, 3 А в AC и ~30 В, 5 А в DC) |
|
Транзисторный выход |
1 (=24 В, 50 мА) |
|
Аналоговые выходы |
1 (0,75…7,5 кВт) 2 (11…90 кВт) 0…10 В, 0/4…20 мА |
|
Встроенные регуляторы |
ПИД-регулятор Встроенный ПЛК (программный автомат) |
|
Класс защиты корпуса |
IP20 |
|
Диапазон рабочих температур |
-10…+50 ºС при влажности <95 % |
|
Температура при хранении и транспортировке |
-25…+60 °C |
|
Длина моторного кабеля (без внешнего дросселя) |
< 100 м |
Таблица номинальных значений выходных токов
|
Модификация |
Источник питания |
Номинальный выходной ток, А |
Мощность используемого электродвигателя, кВт |
|
VFD1-K75-A-20 |
1 фазы ~220 В |
4,5 |
0,75 |
|
VFD1-1K5-A-20 |
7 |
1,5 |
|
|
VFD1-2K2-A-20 |
9,6 |
2,2 |
|
|
VFD1-K75-B-20 |
3 фазы ~380 В |
2,1 |
0,75 |
|
VFD1-1K5-B-20 |
3,8 |
1,5 |
|
|
VFD1-2K2-B-20 |
5,1 |
2,2 |
|
|
VFD1-4K-B-20 |
9 |
4 |
|
|
VFD1-5K5-B-20 |
13 |
5,5 |
|
|
VFD1-7K5-B-20 |
17 |
7,5 |
|
|
VFD1-11K-B-20 |
25 |
11 |
|
|
VFD1-15K-B-20 |
32 |
15 |
|
|
VFD1-18K5-B-20 |
37 |
18,5 |
|
|
VFD1-22K-B-20 |
45 |
22 |
|
|
VFD1-30K-B-20 |
60 |
30 |
|
|
VFD1-37K-B-20 |
75 |
37 |
|
|
VFD1-45K-B-20 |
91 |
45 |
|
|
VFD1-55K-B-20 |
112 |
55 |
|
|
VFD1-75K-B-20 |
150 |
75 |
|
|
VFD1-90K-B-20 |
170 |
90 |
