ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов
ПР102 программируемое реле на 40 каналов ввода/вывода с возможностью расширения входов/выходов
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 90673 | ПР102-230.2416.01.1 | 16 036.90₽ | В наличии | |
| 90674 | ПР102-230.2416.01.2 | 17 714.40₽ | В наличии | |
| 90675 | ПР102-230.2416.11.1 | 16 036.90₽ | В наличии | |
| 90676 | ПР102-230.2416.11.2 | 17 714.40₽ | В наличии | |
| 90681 | ПР102-24.2416.13.1 | 19 459.00₽ | В наличии | |
| 90677 | ПР102-24.2416.03.1 | 19 459.00₽ | В наличии | |
| 90682 | ПР102-24.2416.13.2 | 21 203.60₽ | В наличии | |
| 90678 | ПР102-24.2416.03.2 | 21 203.60₽ | В наличии | |
| 90680 | ПР102-24.2416.06.2 | 22 814.00₽ | В наличии | |
| 90684 | ПР102-24.2416.16.2 | 22 814.00₽ | В наличии | |
| 90679 | ПР102-24.2416.06.1 | 21 203.60₽ | В наличии | |
| 90683 | ПР102-24.2416.16.1 | 21 203.60₽ | В наличии |
Программируемое реле ОВЕН ПР102 включено в реестр Минпромторга России.
Реестровая запись №10688072, срок действия до 31.12.2028

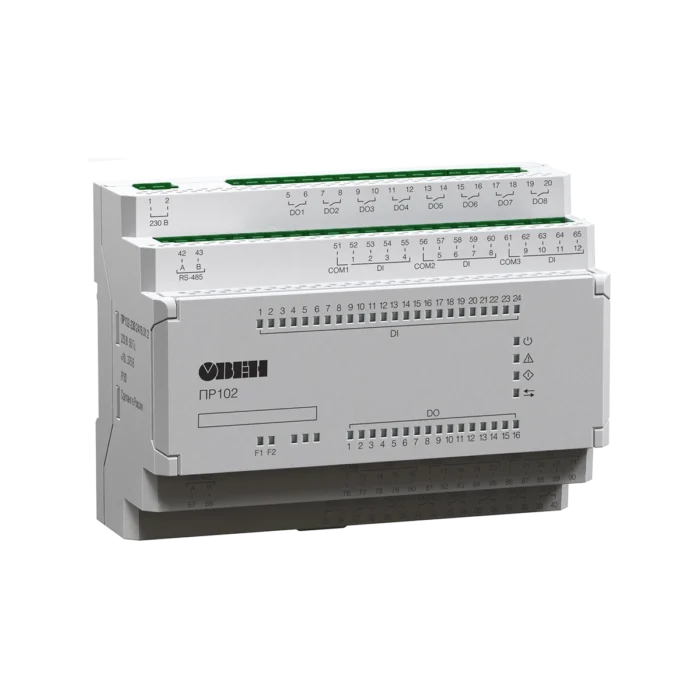

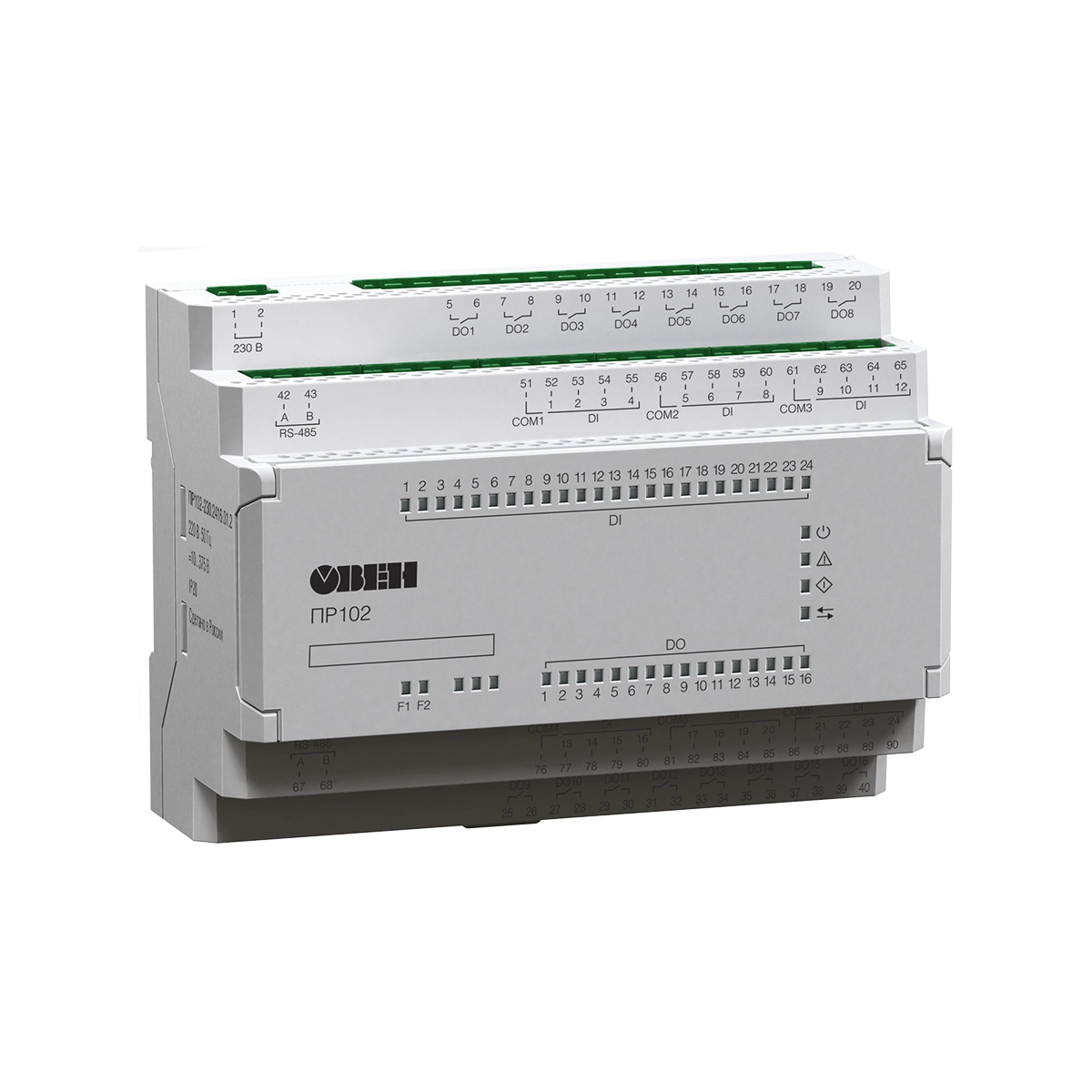

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.
В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.
Области применения
- Вентиляция
- Отопление
- ГВС
- Насосные групп
Отличительные особенности ПР102
Подключаемое оборудование:
- 24 дискретных входов.
- 16 дискретных выходов (э/м реле или транзисторные ключи)
- 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
Коммуникационные возможности:
- Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40…+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
Модули расширения ОВЕН ПРМ для ПР102
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:
- ПРМ-1 – для увеличения дискретных входов и выходов.
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 – для увеличения аналоговых входов и выходов.
-
ПРМ-4 – для увеличения дискретных входов.
-
ПРМ-5 – для увеличения дискретных выходов.
-
ПРМ-6 – для увеличения дискретных входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.
Примеры применения
Спецификации
|
Наименование |
Значение |
|
|
ПР102-230 |
ПР102-24 |
|
|
Программирование |
||
|
Среда программирования |
Owen Logic |
|
|
Объем Retain-памяти |
1016 байт |
|
|
Объем памяти для сетевых переменных (режим Slave) |
128 байт |
|
|
Объем памяти сетевых переменных (режим master) |
128 байт |
|
|
Стек |
Динамический |
|
|
Память ПЗУ |
128 кбайт |
|
|
Память ОЗУ |
32 кбайт |
|
|
Интерфейс программирования |
microUSB |
|
|
Общие сведения |
||
|
Диапазон переменного напряжения питания |
90…264 В (номинальное 230 В, при 50 Гц) |
— |
|
Диапазон постоянного напряжения питания |
127…373 В (номинальное 230 В) |
9…30 В (номинальное 24 В) |
|
Минимальное время цикла |
1 мс (зависит от сложности программы) |
|
|
Часы реального времени |
Есть |
|
|
Модули расширения ПРМ |
Да, до 2 шт. |
|
|
Дискретные входы |
||
|
Количество |
До 24 |
|
|
Тип |
Дискретный фазовый(ДФ) |
Дискретный (Д) |
|
Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
|
|
— |
Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором |
|
|
Номинальное напряжение питания |
≈230 В |
=24 В |
|
Гальваническая развязка |
Групповая |
Групповая, по 4 входа (для приборов, выпущенных с января 2024) |
|
Электрическая прочность изоляции |
2300 В, групповая — 1780 В |
— |
|
Аналоговые входы |
||
|
Количество |
— |
8 |
|
Тип измеряемых сигналов |
— |
4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
|
Период обновления значений всех каналов, не более |
— |
20 мс |
|
Работа в дискретном режиме |
— |
Да |
|
Гальваническая развязка |
— |
Отсуствует |
|
Дискретные выходы |
||
|
Количество |
До 16 |
|
|
Тип |
Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) |
|
|
Допустимый ток нагрузки, не более |
||
|
Релейные (Р): |
5 А при напряжении не более 250 В переменного тока и cos φ >0,95 3 А при напряжении не более 30 В постоянного тока |
|
|
Транзиторные (К): |
0,2 А при напряжении не более 60 В постоянного тока |
|
|
Гальваническая развязка |
Индивидуальная |
|
|
Электрическая прочность изоляции |
||
|
Релейные (Р): |
2300 В, между выходами – 1780 В |
|
|
Транзиторные (К): |
740 В, между выходами – 740 В |
|
|
Аналоговые выходы |
||
|
Количество |
— |
2 |
|
Тип аналогового выхода |
— |
Универсальный 4…20 мА / 0…10 В |
|
Разрядность ЦАП |
— |
12 бит |
|
Гальваническая развязка |
— |
Индивидуальная |
|
Электрическая прочность изоляции |
— |
510 В |
|
Коммуникационные возможности |
||
|
Интерфейс RS-485 (до 2 шт-выбирается при заказе) |
||
|
Протокол связи |
Modbus RTU/ASCII |
|
|
Режим работы |
Master/Slave |
|
