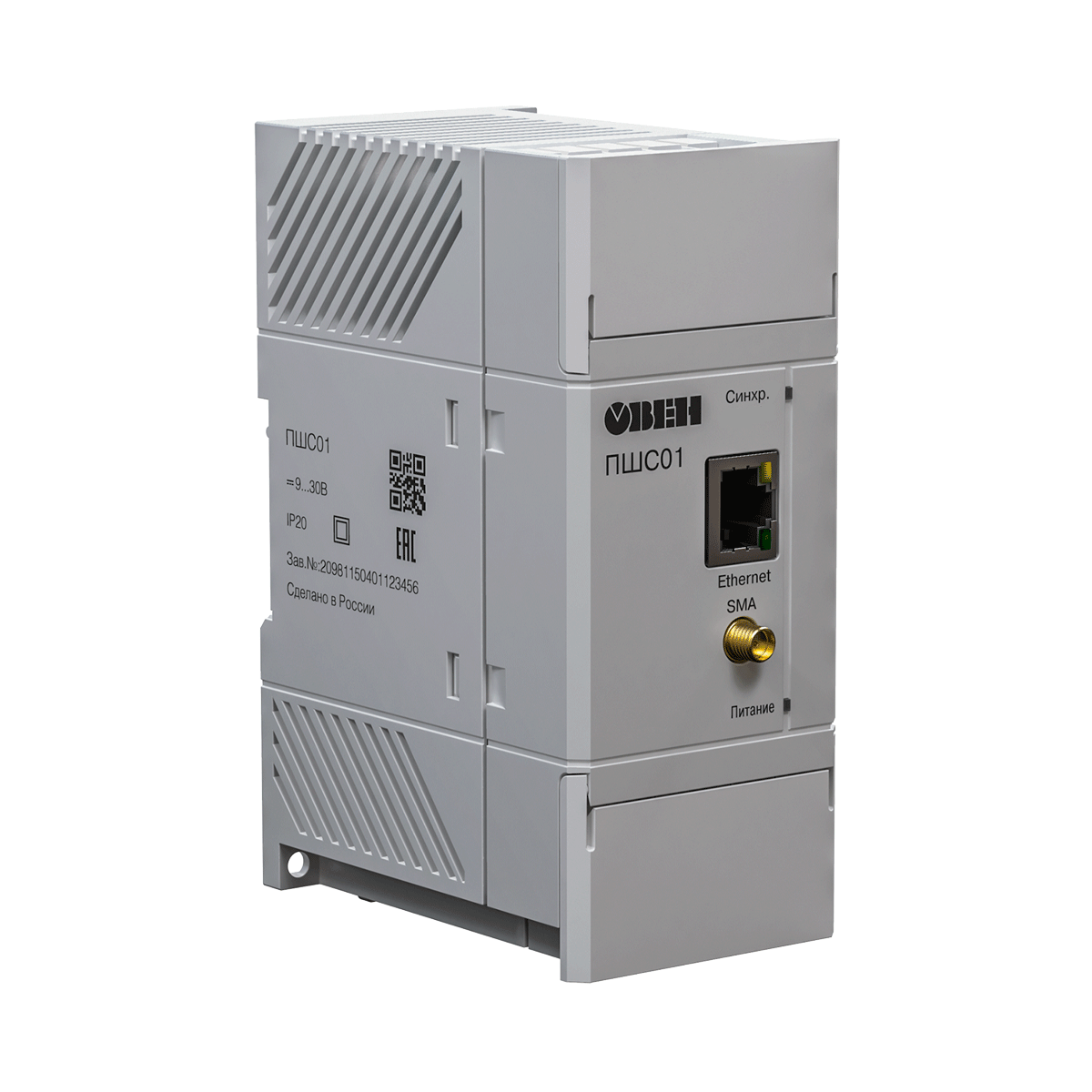

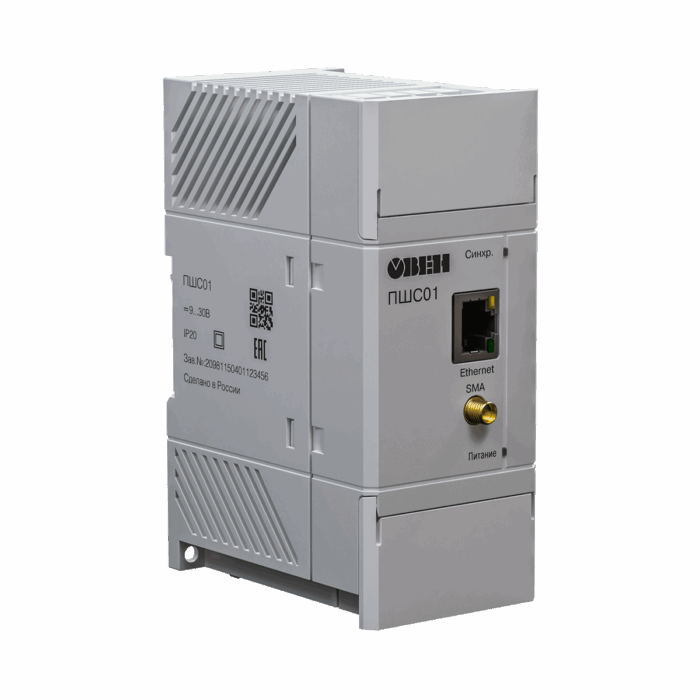

ПШС01 – PLC-модем, осуществляющий передачу данных по силовой сети 0,4 – 35 кВ. Прибор получает данные от устройств, подключённых к нему по Ethernet и преобразует в широкополосный сигнал для передачи по электрической силовой сети 0,4 – 35 кВ. К линии электропередач ПШС01 подключается при помощи специального устройства присоединения, тип которого зависит от класса напряжения на линии.
Спецификации
|
Наименование |
Значение |
|
Номинальное напряжение |
10…30 В постоянного тока (ном. 24 В) |
|
Максимальная потребляемая мощность |
4,5 Вт |
|
Тип модуляции |
Широкополосная |
|
Диапазон используемых частот |
2…34 МГц |
|
Максимальная скорость передачи данных |
200 (FullDuplex 80) Мбит/с |
|
Конфигурирование |
WEB-интерфейс |
|
Количество устройств в одном сегменте сети |
16 |
|
Интерфейс |
Ethernet 10/100 BaseT |
|
Устройства подключения к силовой сети |
Емкостные |
|
Волновое сопротивление коаксиального кабеля |
50 Ом |
|
Крепление |
DIN-рейка, на поверхность |
|
Тип корпуса |
IP20 |
|
Температура эксплуатации |
-40…+55 °С |
|
Размеры |
125×55×85 мм |
|
Масса, не более |
0,3 кг |
