Поплавковый датчик уровня ПДУ-П предназначен для контроля (сигнализации) уровня химически агрессивных жидкостей путем замыкания (размыкания) геркона магнитным полем магнита, встроенного в перемещающийся по высоте поплавок.

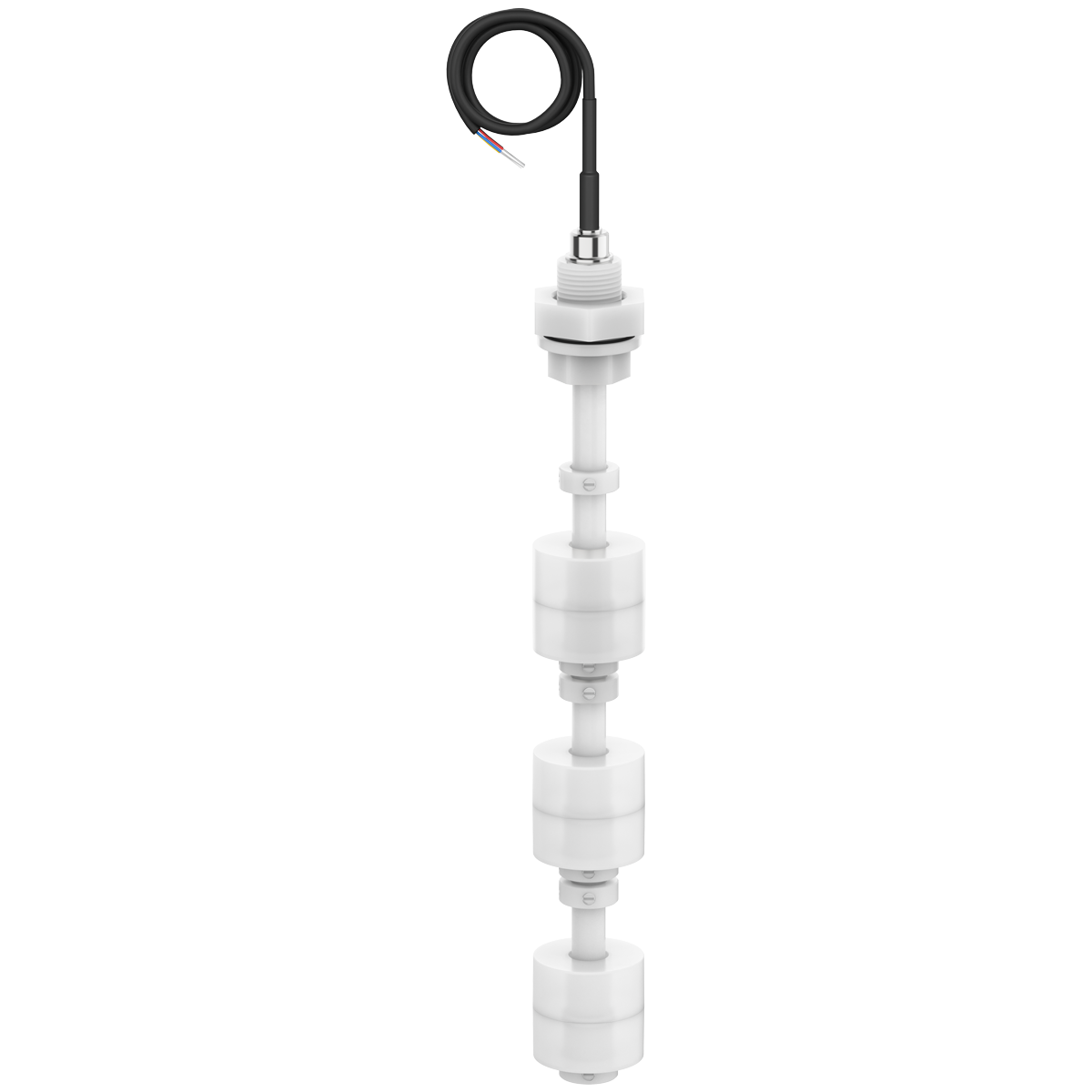

Датчик применяется для сигнализации от 1 до 3 уровней уровня жидкостей, совместимых по своему химическому составу с материалами PVDF, PFA, FFKM.

Устройства поставляется в следующих вариантах:

• Резьбовые подключения к процессу: М16 (ПДУ-П.1.50.х.М16-х), М26×1,5 , G1, G1½ , G2

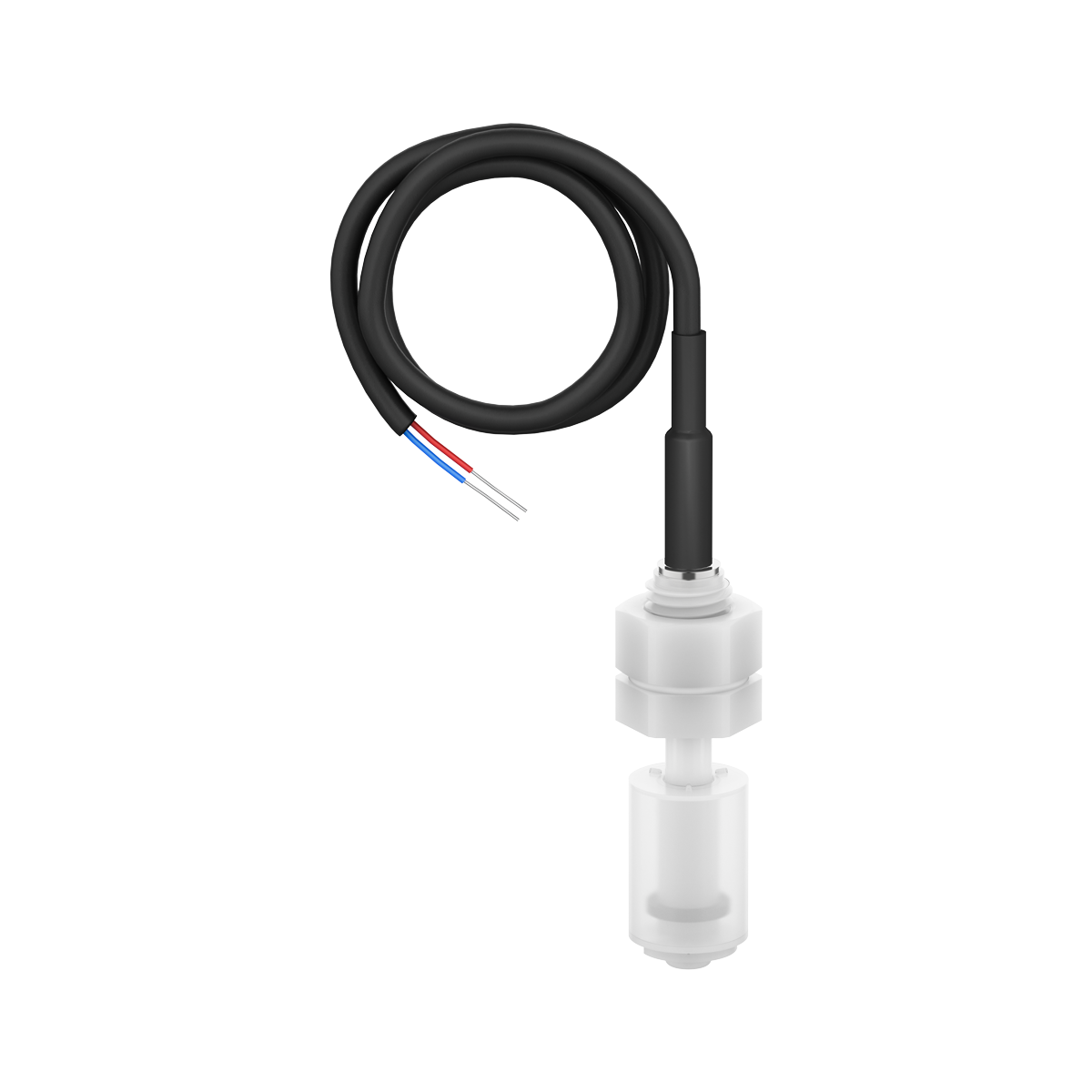

• Длиной штока от 50 до 3000 мм (на данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.).

Устройство рассчитано на работу в диапазоне температур от -20 до +125 °С.

ПДУ-П найдет широкое применение в химической промышленности (кислоты, основания); пищевой (уксус, молочная кислота, пиво, лимонная кислота); добывающей (нефть, масло, смазочные материалы), а также в водоподготовке (хлорированная вода, гидрохлорид натрия, реагенты).

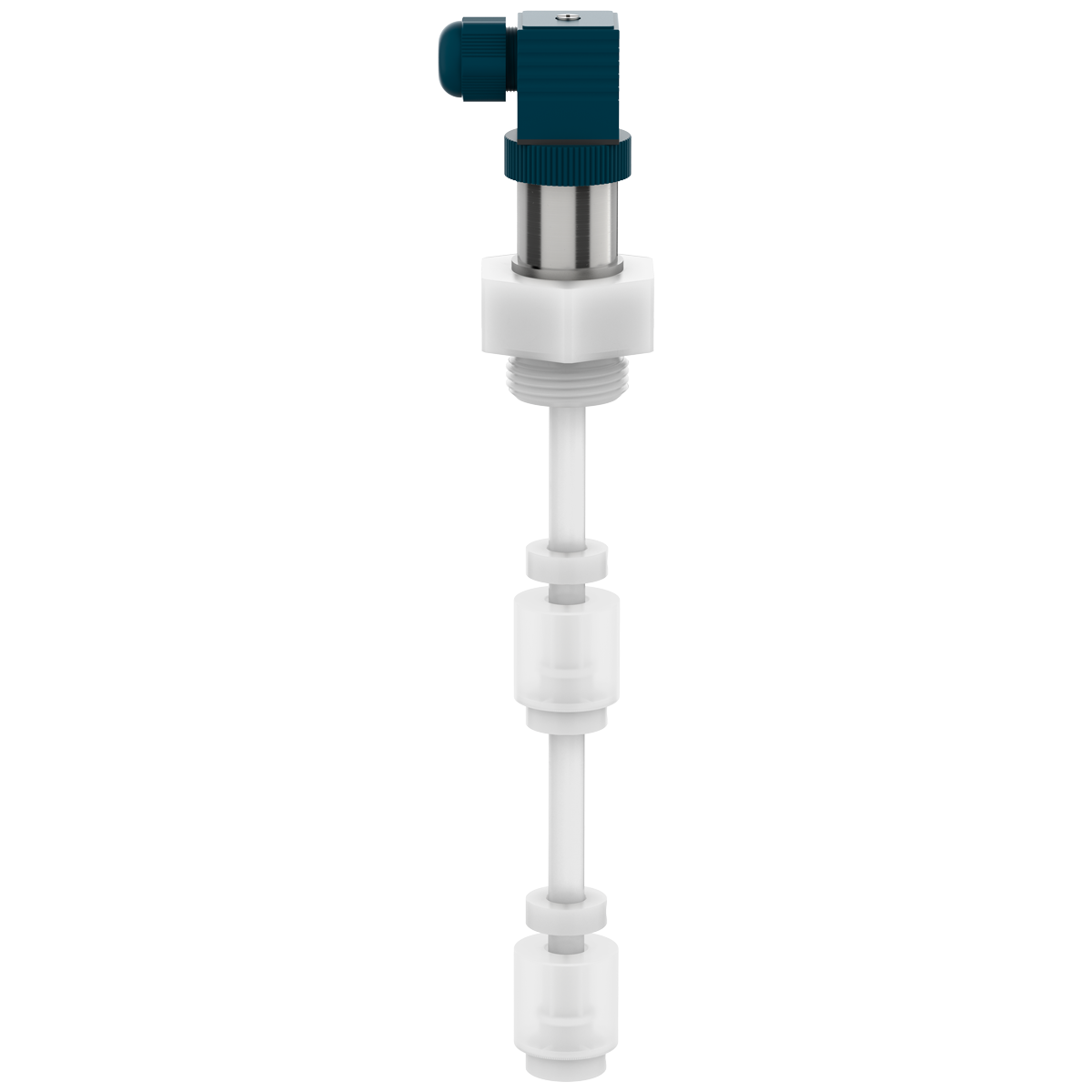

Для подключения к АСУ ТП датчики ОВЕН ПДУ-П снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров или разъемом DIN 43650 А.

Преимущества

• Использование высококачественных химически стойких материалов – поливинилденфторида (PVDF), фторполимера (PFA) и перфторэластомера (FFKM) – гарантирует надежную работу датчика с различными химически агрессивными жидкостями;
• Широкий диапазон рабочих длин и присоединений к технологическому процессу облегчает выбор оптимального датчика под конкретную задачу;
• Наличие кабельного вывода с кабелем AWG нужной длины или универсального DIN-разъёма облегчают и ускоряют подключение к сигнальной линии связи АСУ ТП;
• Расширенный температурный диапазон и высокая степень пылевлагозащиты обеспечивают стойкость к неблагоприятным условиям работы на объекте.

Спецификации

Условия эксплуатации

Датчик предназначен для эксплуатации при следующих условиях:

• вид контролируемой среды – химически агрессивные жидкости не склонные к налипанию, в т.ч. вязкие, не агрессивные к материалам PVDF, PFA, FFKM;
• температура контролируемой среды – от минус 20 до плюс 125 °С;
• давление контролируемой среды – не более 0,2 МПа;
• плотность контролируемой среды, не менее:
  • 0,6 г/см3 (для моделей ПДУ-П.1.L.Х.G1-Г, ПДУ-П.2.L.Х.L2.Х.G1-Г, ПДУ-П.3.L.Х.L2.Х.L3.Х.G1-Г, ПДУ-П.1Н.L.Х.G2, ПДУ-П.2Н.L.Х.L2.Х.G2);
  • 0,9 г/см3 (для моделей ПДУ-П.1.50.М16, ПДУ-П.1.L.Х. М26х1,5-Г, ПДУ-П.2.L.Х.L2.Х.М26х1,5-Г, ПДУ-П.1Н.L.Х.G1, ПДУ-П.1Н.L.Х.G1,5, ПДУ-П.2Н.L.Х.L2.Х.G1, ПДУ-П.2Н.L.Х.L2.Х.G1,5);
• температура окружающего воздуха – от минус 50 до плюс 85 °С;
• верхнее значение относительной влажности окружающего воздуха – 100 %;
• атмосферное давление – от 84,0 до 106,7 кПа.

По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе N2.
