ПД180 датчик преобразователь давления с вольтовым выходом и энергосберегающим исполнением
ПД180 датчик преобразователь давления с вольтовым выходом и энергосберегающим исполнением
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 112471 | ПД180-ДИ0,6-0,25-ST-01-У4-А1 | 13 786.00₽ | В наличии | |
| 112487 | ПД180-ДА1,6-0,25-ST-01-У3-А1 | 13 786.00₽ | В наличии | |
| 146110 | ПД180-ДИ0,6-0,5-ST-01-У1-А1 | 13 420.00₽ | В наличии | |
| 146006 | ПД180-ДИ0,01-0,25-ST-01-У5-А1 | 13 786.00₽ | В наличии | |
| 112481 | ПД180-ДИ4,0-0,25-ST-01-У1-А1 | 13 786.00₽ | В наличии | |
| 145994 | ПД180-ДА0,6-0,25-ST-01-У1-А1 | 13 786.00₽ | В наличии | |
| 146105 | ПД180-ДИ2,5-0,5-ST-01-У1-А1 | 13 420.00₽ | В наличии | |
| 163254 | ПД180-ДИВ0,15-0,25-ST-01-У4-А1 | 13 786.00₽ | В наличии | |
| 146097 | ПД180-ДИ1,0-0,5-ST-02-У2-А1 | 13 420.00₽ | В наличии | |
| 163252 | ПД180-ДВ0,025-0,5-ST-01-У1-А1 | 13 420.00₽ | В наличии | |
| 145996 | ПД180-ДА0,6-0,25-ST-01-У3-А1 | 13 786.00₽ | В наличии | |
| 146099 | ПД180-ДИ1,6-0,5-ST-02-У2-А1 | 13 420.00₽ | В наличии | |
| 146101 | ПД180-ДИ0,6-0,5-ST-01-У4-А1 | 13 420.00₽ | В наличии | |
| 112472 | ПД180-ДИ0,16-0,25-ST-01-У5-А1 | 13 786.00₽ | В наличии | |
| 146107 | ПД180-ДА0,4-0,5-ST-03-У1-А1 | 13 420.00₽ | В наличии | |
| 163257 | ПД180-ДИВ1,5-0,25-ST-01-У3-А1 | 13 786.00₽ | В наличии | |
| 159002 | ПД180-ДВ0,025-0,25-ST-01-У4-А1 | 13 786.00₽ | В наличии | |
| 112477 | ПД180-ДИВ0,3-0,25-ST-01-У4-А1 | 13 786.00₽ | В наличии | |
| 146003 | ПД180-ДИ0,01-0,25-ST-01-У2-А1 | 13 786.00₽ | В наличии | |
| 163255 | ПД180-ДИВ0,3-0,5-ST-01-У5-А1 | 13 420.00₽ | В наличии | |
| 146096 | ПД180-ДИ1,0-0,5-ST-01-У1-А1 | 13 420.00₽ | В наличии | |
| 159003 | ПД180-ДВ0,025-0,25-ST-01-У5-А1 | 13 786.00₽ | В наличии | |
| 146103 | ПД180-ДИ0,01-0,5-ST-01-У1-А1 | 13 420.00₽ | В наличии | |
| 146109 | ПД180-ДИ0,4-0,5-ST-02-У1-А1 | 13 420.00₽ | В наличии | |
| 112475 | ПД180-ДА0,6-0,25-ST-01-У4-А1 | 13 786.00₽ | В наличии | |
| 163256 | ПД180-ДИ1,0-0,25-ST-01-У2-А1 | 13 786.00₽ | В наличии | |
| 145995 | ПД180-ДА0,6-0,25-ST-01-У2-А1 | 13 786.00₽ | В наличии | |
| 146002 | ПД180-ДИ0,01-0,25-ST-01-У1-А1 | 13 786.00₽ | В наличии | |
| 163258 | ПД180-ДИ2,5-0,25-ST-01-У2-А1 | 13 786.00₽ | В наличии | |
| 163253 | ПД180-ДВ0,1-1,5-ST-01-У3-А1 | 13 420.00₽ | В наличии | |
| 146111 | ПД180-ДИ0,25-0,5-ST-02-У1-А1 | 13 420.00₽ | В наличии | |
| 146098 | ПД180-ДИ1,6-0,5-ST-01-У1-А1 | 13 420.00₽ | В наличии | |
| 112489 | ПД180-ДИВ0,15-0,25-ST-01-У3-А1 | 13 786.00₽ | В наличии | |
| 146005 | ПД180-ДИ0,01-0,25-ST-01-У4-А1 | 13 786.00₽ | В наличии | |
| 146108 | ПД180-ДИ1,0-0,5-ST-03-У1-А1 | 13 420.00₽ | В наличии | |
| 159001 | ПД180-ДИВ0,3-0,25-ST-01-У5-А1 | 13 786.00₽ | В наличии | |
| 159000 | ПД180-ДИВ0,3-0,25-ST-01-У3-А1 | 13 786.00₽ | В наличии | |
| 163251 | ПД180-ДИ0,016-0,5-ST-01-У2-А1 | 13 420.00₽ | В наличии | |
| 112483 | ПД180-ДИ1,0-0,25-ST-01-У3-А1 | 13 786.00₽ | В наличии | |
| 146004 | ПД180-ДИ0,01-0,25-ST-01-У3-А1 | 13 786.00₽ | В наличии | |
| 145997 | ПД180-ДА0,6-0,25-ST-01-У5-А1 | 13 786.00₽ | В наличии | |
| 165184 | ПД180-ДВ0,1-1,5-ST-02-У5-А1 | 13 420.00₽ | В наличии | |
| 146100 | ПД180-ДИВ2,4-0,5-ST-01-У3-А1 | 13 420.00₽ | В наличии | |
| 165182 | ПД180-ДВ0,1-1,5-ST-01-У4-А1 | 13 420.00₽ | В наличии | |
| 158999 | ПД180-ДИ0,6-0,5-ST-01-У2-А1 | 13 420.00₽ | В наличии | |
| 165188 | ПД180-ДИ0,06-1,5-ST-02-У1-А1 | 13 420.00₽ | В наличии | |
| 165180 | ПД180-ДВ0,1-1,5-ST-01-У1-А1 | 13 420.00₽ | В наличии | |
| 165185 | ПД180-ДВ0,1-1,5-ST-02-У1-А1 | 13 420.00₽ | В наличии | |
| 165186 | ПД180-ДИ0,04-1,5-ST-01-У2-А1 | 13 420.00₽ | В наличии | |
| 165181 | ПД180-ДВ0,1-1,5-ST-01-У2-А1 | 13 420.00₽ | В наличии | |
| 165183 | ПД180-ДВ0,1-1,5-ST-01-У5-А1 | 13 420.00₽ | В наличии | |
| 165179 | ПД180-ДВ0,06-1,5-ST-01-У5-А1 | 13 420.00₽ | В наличии | |
| 163674 | ПД180-ДИ2,5-0,5-ST-01-У2-А1 | 13 420.00₽ | В наличии | |
| 165189 | ПД180-ДИ0,1-1,5-ST-02-У1-А1 | 13 420.00₽ | В наличии | |
| 165187 | ПД180-ДИ0,04-1,5-ST-01-У1-А1 | 13 420.00₽ | В наличии | |
| 165865 | ПД180-ДИ0,16-0,5-ST-02-У2-А1 | 13 420.00₽ | В наличии |

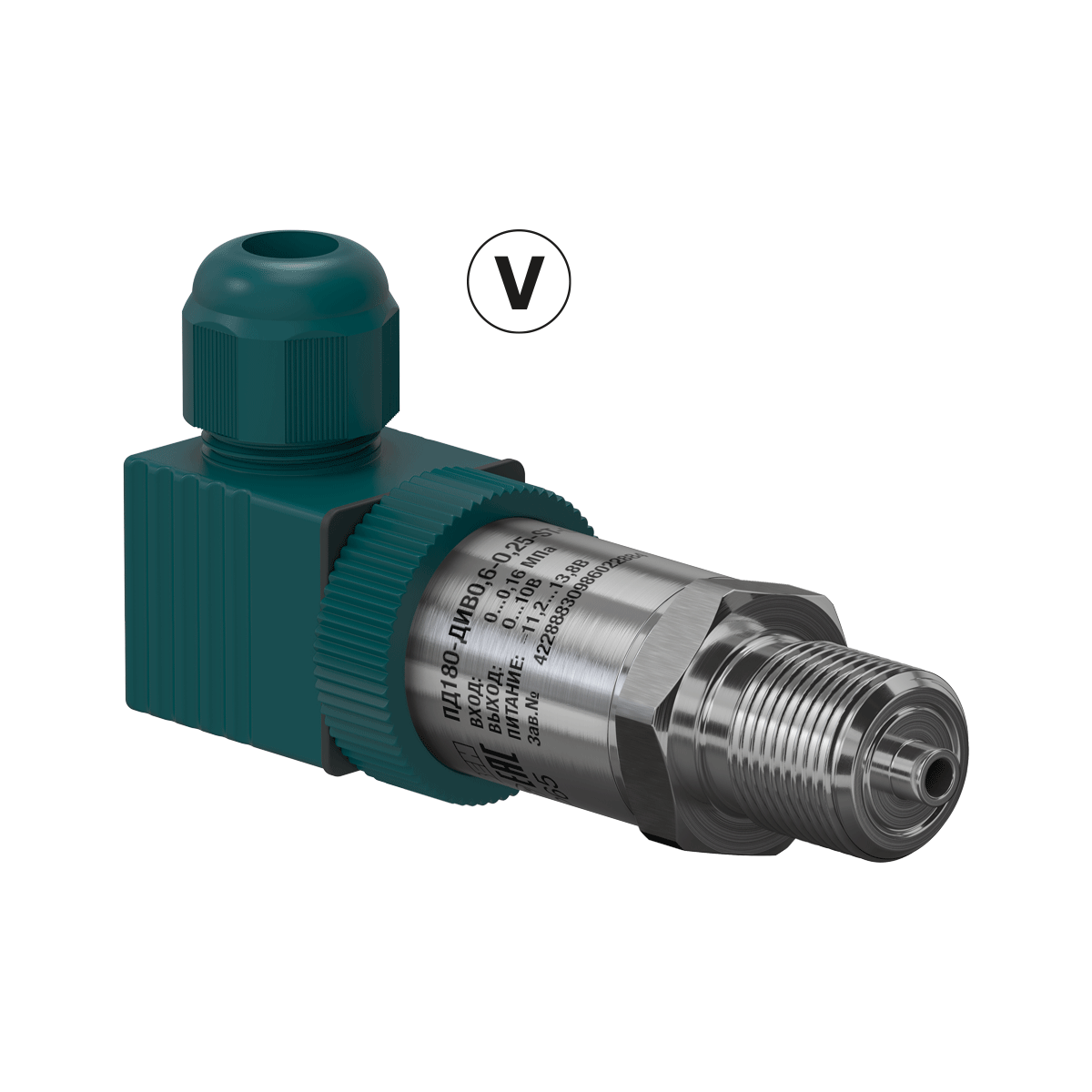

Датчик ПД180-Ух представляет собой преобразователь давления измерительный с современным сенсором из нержавеющей стали, вваренным в штуцер лазерной сваркой. ПД180-Ух оснащён микропроцессорным нормировщиком, имеет широкий набор вольтовых выходных сигналов по напряжению по 3-х проводной схеме. Каждый преобразователь проходит на производстве первичную метрологическую поверку.
давления ПД180-Ух предназначен для измерения давления в вентиляции, кондиционировании, других системах с вольтовым обменом в ЖКХ: тепловые пункты, насосные станции, компрессорные, системах на импортных контроллерах (Siemens и т.п.).
Датчики с низким вольтовым выходным сигналом используются в энергосберегающих системах сбора данных с автономным питанием и скважным режимом опроса параметров на удалённых и труднодоступных объектах.
Среда измерения
Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S)..
Отличительные особенности
- Широкий выбор типов вольтовых выходных сигналов по напряжению
- Энергосберегающее энергопотребление 0,27 Вт опционально
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Устойчивость к гидроударам.
- Датчик внесён в Государственный реестр средств измерения номер 84620-22.
- Бесплатная заводская первичная поверка.
Основные характеристики
- Верхний предел измерений – от 0,01 до 4,0 МПа
- Низкое энергопотребление от 0,27 Вт опционально
- Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,25 % ; 0,5 % ; 1,5 % (для 0,04…0,1 МПа)
- Межповерочный интервал – 3 года.
Спецификации
|
Выходной сигнал по напряжению |
У1 : 0…10 В, 3-проводная схема У2 : 0…5 В, 3-проводная схема У3 : 0,4…5,5 В, 3-проводная схема У4 : 0,5…4,5 В, 3-проводная схема У5 : 0,4…2,0 В, 3-проводная схема |
|
Основная приведенная погрешность |
0,25 %; 0,5 %; 1,5% ВПИ |
|
Диапазон рабочих температур измеряемой среды |
-20…+85 °С |
|
Напряжение питания |
У1, У2, У3 : от 11,2 до 13,8, номинал 12 В У4 : от 5,1 до 6,8, номинал 5,3 В У5 : от 3,2 до 6,8, номинал 5 В |
|
Сопротивление нагрузки |
У1, У2, У3 : 2000 Ом У4, У5 : 1000 Ом |
|
Потребляемая мощность |
У1, У2, У3 : 0,8 Вт У4, У5 : 0,27 Вт |
|
Устойчивость к механическим воздействиям |
группа исполнения V2 по ГОСТ Р 52931-2008 |
|
Степень защиты корпуса |
IP65 |
|
Устойчивость к климатическим воздействиям |
УХЛ3.1 |
|
Диапазон рабочих температурокружающего воздуха |
–40…+70 °С |
|
Атмосферное давление рабочее |
84,0…106,7 кПа |
|
Среднее время наработки на отказ |
не менее 100 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
3 года |
|
Методика поверки |
КУВФ.406233.41МП |
|
Вес без упаковки/ в упаковке, не более |
0,3 кг / 0,4 кг |
|
Резьба штуцера |
M20×1,5 манометрической формы, G1/2 манометрической формы, G1/4 по ГОСТ 2405, М24х1,5 торцевая мембрана |
|
Тип электрического соединителя |
EN175301-803 форма А |
|
Габаритный размер (по высоте) |
не более 105 мм |
|
Перегрузочная способность |
не менее 200 % от ВПИ |
|
Предельное давление перегрузки |
не менее 400 % от ВПИ |
Условия эксплуатации
Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.
Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.
