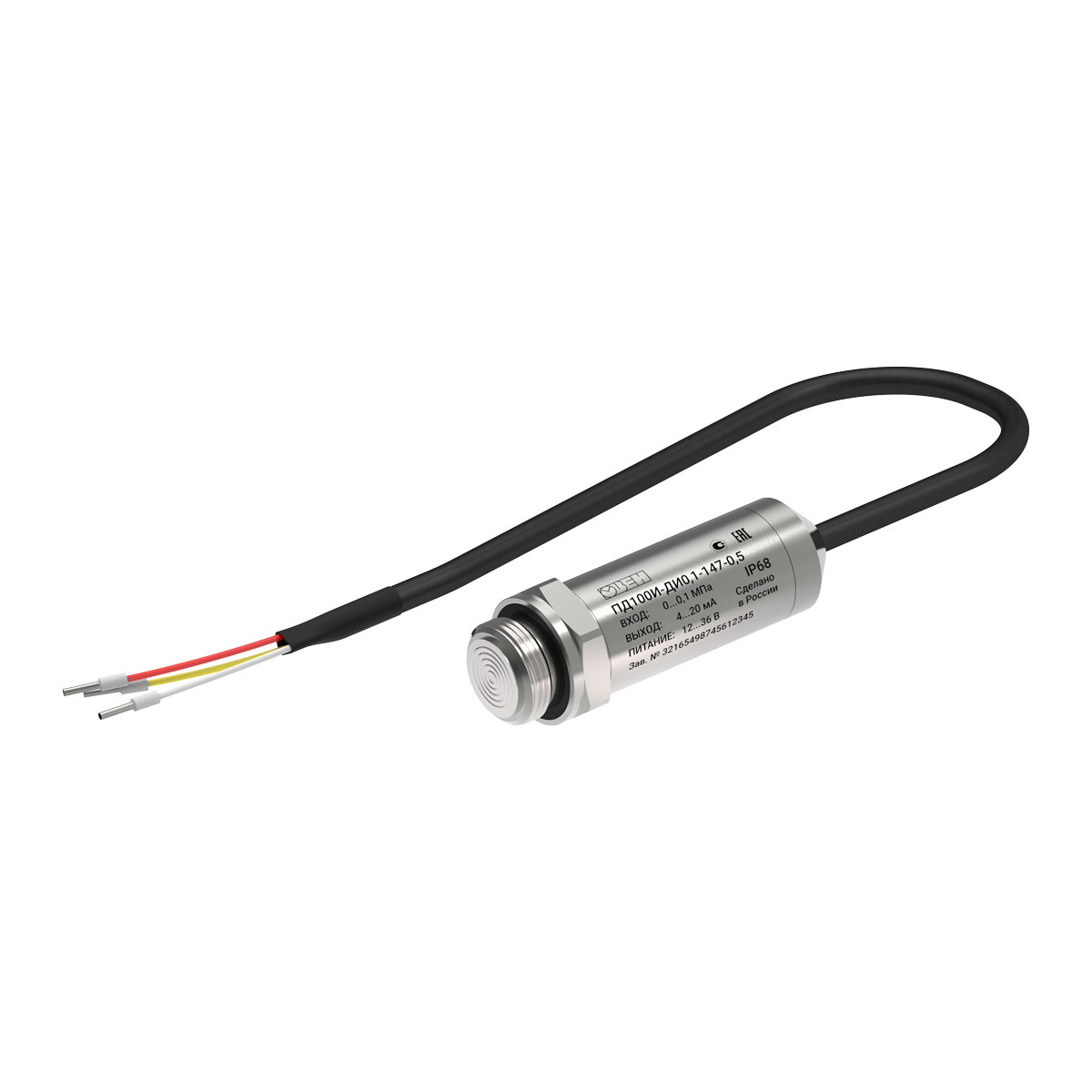

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии), с выходным сигналом 4…20 мА, с измерительной мембраной из нержавеющей стали и встроенным гидрометрическим кабелем. Для связи сенсора с атмосферой в кабеле присутствует капилляр.

Преобразователь ПД100И предназначен для измерения давления на сетевых трубопроводах в затапливаемых тепловых камерах и колодцах, в помещениях с высокой влажностью, агрессивными парами, разъедающими контакты стандартных электроразъёмов, на оборудовании, подвергаемом мойке под давлением.

Среда измерения

Вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

• Высокая степень защиты IP68 – датчик может работать под слоем воды.
• Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
• Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
• Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.
• Стабильное значение "ноля" преобразователя.
• Датчик внесен в Государственный реестр средств измерения.
• Бесплатная заводская первичная поверка.

Основные характеристики

• Верхний предел измерений – от 0,01 до 2,5 МПа.
• Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
• Диапазон температур измеряемой среды: –20…+70 °С.
• Класс точности – 0,25 %; 0,5 %.
• Межповерочный интервал – 5 лет / 4 года.
