ПД100И-155-2-Exd взрывозащищенный датчик перепада давления с ЖК-индикацией
ПД100И-155-2-Exd взрывозащищенный датчик перепада давления с ЖК-индикацией
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 121282 | ПД100И-ДД2,5-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143957 | ПД100И-ДД6,0-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143934 | ПД100И-ДД1,0-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143945 | ПД100И-ДД2,5-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 121281 | ПД100И-ДД1,0-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143962 | ПД100И-ДД6,3-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 121283 | ПД100И-ДД6,0-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143948 | ПД100И-ДД4,0-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143936 | ПД100И-ДД1,6-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 121276 | ПД100И-ДД0,016-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 121280 | ПД100И-ДД0,4-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143838 | ПД100И-ДД0,006-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143857 | ПД100И-ДД0,01-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143898 | ПД100И-ДД0,1-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143910 | ПД100И-ДД0,25-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 121278 | ПД100И-ДД0,1-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143851 | ПД100И-ДД0,0063-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143878 | ПД100И-ДД0,04-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 121275 | ПД100И-ДД0,006-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143843 | ПД100И-ДД0,004-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143866 | ПД100И-ДД0,016-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143849 | ПД100И-ДД0,0063-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143841 | ПД100И-ДД0,004-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143891 | ПД100И-ДД0,063-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143950 | ПД100И-ДД4,0-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143938 | ПД100И-ДД1,6-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143927 | ПД100И-ДД0,63-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143919 | ПД100И-ДД0,6-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143917 | ПД100И-ДД0,6-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143925 | ПД100И-ДД0,63-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143960 | ПД100И-ДД6,3-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143883 | ПД100И-ДД0,06-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143903 | ПД100И-ДД0,16-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143859 | ПД100И-ДД0,01-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143869 | ПД100И-ДД0,025-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143871 | ПД100И-ДД0,025-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 121279 | ПД100И-ДД0,25-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143914 | ПД100И-ДД0,4-155-0,5-2-ЕХD | 33 550₽ | В наличии | |
| 143881 | ПД100И-ДД0,06-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 121277 | ПД100И-ДД0,04-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143901 | ПД100И-ДД0,16-155-0,25-2-ЕХD | 36 600₽ | В наличии | |
| 143889 | ПД100И-ДД0,063-155-0,25-2-ЕХD | 36 600₽ | В наличии |
Важно! Преобразователи давления ПД100И-155-2-Exd поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.
Взрывозащищенные кабельные вводы и взрывозащищенные заглушки приобретаются отдельно.
Оптимальное решение для измерения перепада давления во взрывоопасных зонах

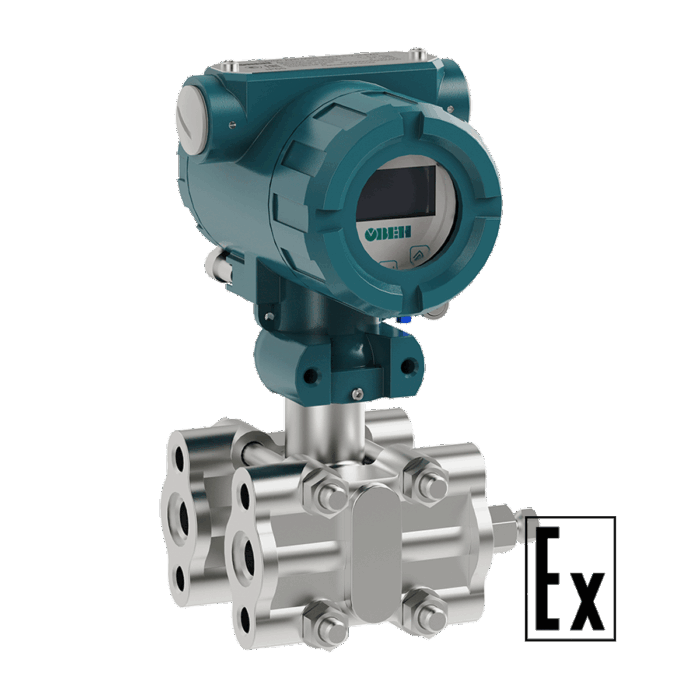

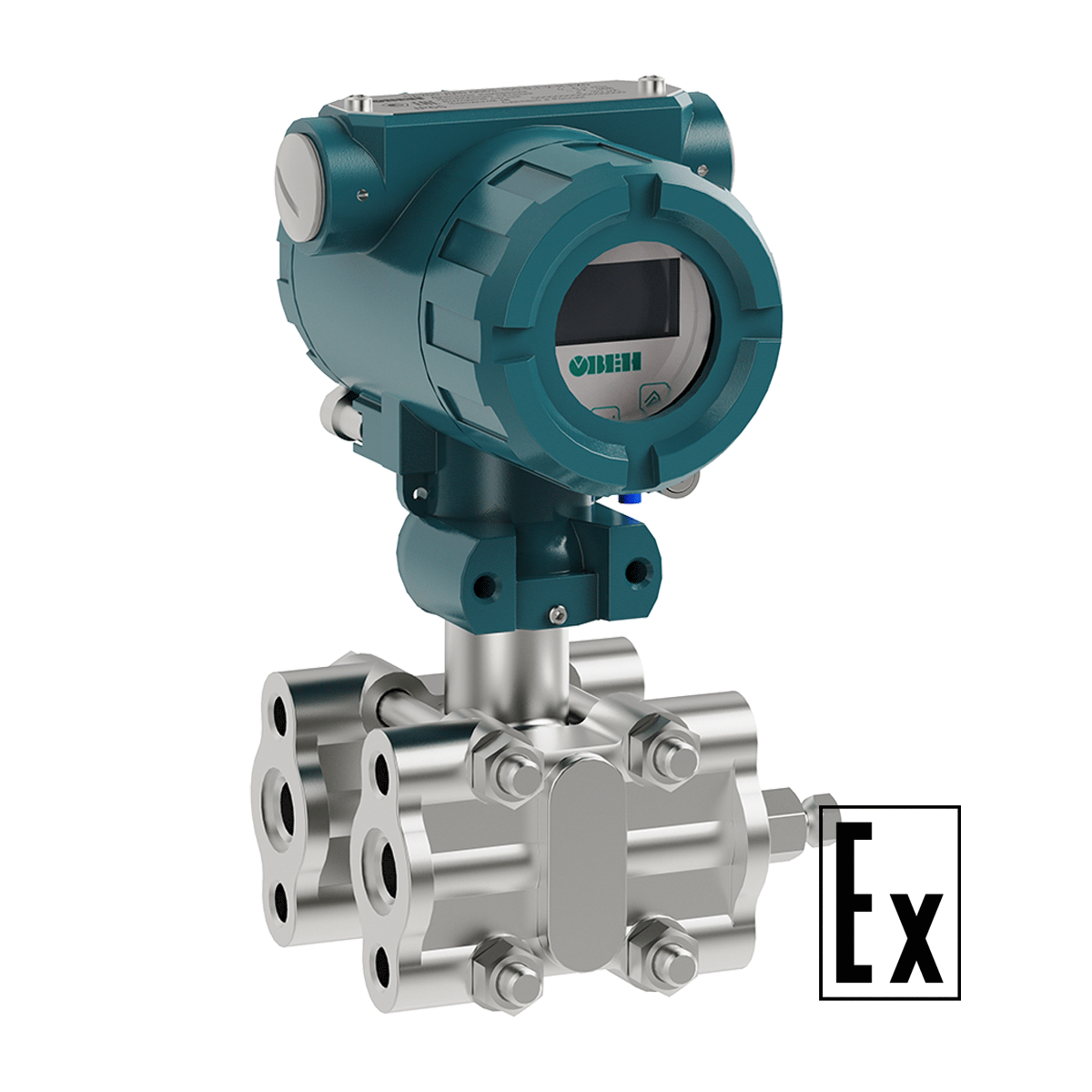

ПД100И-155-2-Exd – преобразователь перепада давления в алюминиевом корпусе с графическим поворотным дисплеем, с тензорезистивным сенсором и выходным сигналом 4…20 мА. Применяется на ТЭС, в газоснабжении, водоочистке и нефтепереработке. Обеспечивает точность до 0,25 % и гибкую настройку диапазона. Подходит для газов, пара, воды и неагрессивных жидкостей.
Преимущества
ЖК-дисплей с поворотом и подсветкой
Графический экран с графической шкалой упрощает настройку и визуальный контроль, особенно в слабоосвещённых помещениях.
Гибкая настройка диапазона и параметров
Возможность перенастройки диапазона измерений (до 1:5), коррекции нуля (4 мА) и выбора единиц измерения делает устройство универсальным для разных задач.
Подходит для сложных условий эксплуатации
Рабочая температура среды: от -40 до +125 °C. Корпус рассчитан на промышленное применение и устойчив к внешним воздействиям.
Широкая область применения
Используется на ТЭС, в системах газо- и водоснабжения, на фильтрах, насосах, для учёта газа и в нефтепереработке.
Подтвержденное качество
Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.
Спецификации
|
Наименование |
Значение |
|
Выходной сигнал |
4…20 мА, 2-проводная схема «токовая петля» |
|
Основная приведенная погрешность |
0,25 или 0,5 % ВПИ |
|
Напряжение питания |
12…36 В постоянного тока (номинальное 24 В) |
|
Верхний предел измерения |
от 0,004 МПа до 6,3 МПа |
|
Предельно допускаемое рабочее избыточное давление, МПа |
16 МПа (для датчиков с ВПИ до 40 кПа) |
|
Односторонняя перегрузка со стороны плюсовой камеры |
16 МПа (для всех пределов измерения) |
|
Глубина перенастройки диапазона |
До 1:5 |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Потребляемая мощность, не более |
0,9 Вт |
|
Ток аварии |
21,5 мА |
|
Устойчивость к механическим воздействиям |
группа исполнения V2 по ГОСТ Р 52931 |
|
Время отклика (быстродействие) |
не более 100 мс |
|
Степень защиты корпуса |
IP65 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X |
|
Помехоустойчивость |
класс B по ГОСТ 30804.6.2-2013 |
|
Диапазон рабочих температур измеряемой среды |
-40 °C ≤ Ta ≤ +125 °C |
|
Диапазон рабочих температур окружающего воздуха |
-40 °C ≤ Ta ≤ +75 °C |
|
Атмосферное давление рабочее |
84,0…106,7 кПа |
|
Среднее время наработки на отказ |
не менее 50 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
5 лет / 4 года |
|
Методика поверки |
КУВФ.406230.100 МП1 |
|
Масса преобразователей |
1,0 кг |
|
Присоединение к процессу |
Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT. |
|
Тип электрического соединителя |
Винтовой клеммник. Взрывозащищенный кабельный ввод М20×1,5 и заглушка не входят в комплект поставки. |
