НПТ линейка нормирующих преобразователей для термометров сопротивления и термопар в головку датчика
НПТ линейка нормирующих преобразователей для термометров сопротивления и термопар в головку датчика
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 31141 | НПТ-2.01.1.2 | 5 148₽ | В наличии | |
| 31142 | НПТ-2.02.1.2 | 5 148₽ | В наличии | |
| 31143 | НПТ-2.03.1.2 | 5 148₽ | В наличии | |
| 31144 | НПТ-2.04.1.2 | 5 148₽ | В наличии | |
| 31145 | НПТ-2.05.1.2 | 5 148₽ | В наличии | |
| 36400 | НПТ-2.06.1.2 | 5 148₽ | В наличии | |
| 49014 | НПТ-2.07.1.2 | 5 148₽ | В наличии | |
| 36397 | НПТ-2.11.1.2 | 5 148₽ | В наличии | |
| 36404 | НПТ-2.12.1.2 | 5 148₽ | В наличии | |
| 36409 | НПТ-2.13.1.2 | 5 148₽ | В наличии | |
| 36389 | НПТ-2.14.1.2 | 5 148₽ | В наличии | |
| 36392 | НПТ-2.15.1.2 | 5 148₽ | В наличии | |
| 36172 | НПТ-2.16.1.2 | 5 148₽ | В наличии | |
| 36398 | НПТ-2.21.1.2 | 5 148₽ | В наличии | |
| 36405 | НПТ-2.22.1.2 | 5 148₽ | В наличии | |
| 36410 | НПТ-2.23.1.2 | 5 148₽ | В наличии | |
| 36390 | НПТ-2.24.1.2 | 5 148₽ | В наличии | |
| 36393 | НПТ-2.25.1.2 | 5 148₽ | В наличии | |
| 36401 | НПТ-2.26.1.2 | 5 148₽ | В наличии | |
| 36399 | НПТ-2.31.1.2 | 5 148₽ | В наличии | |
| 36406 | НПТ-2.32.1.2 | 5 148₽ | В наличии | |
| 36411 | НПТ-2.33.1.2 | 5 148₽ | В наличии | |
| 36391 | НПТ-2.34.1.2 | 5 148₽ | В наличии | |
| 36394 | НПТ-2.35.1.2 | 5 148₽ | В наличии | |
| 36171 | НПТ-2.36.1.2 | 5 148₽ | В наличии | |
| 36310 | НПТ-2.41.1.2 | 5 148₽ | В наличии | |
| 36407 | НПТ-2.42.1.2 | 5 148₽ | В наличии | |
| 36412 | НПТ-2.43.1.2 | 5 148₽ | В наличии | |
| 36395 | НПТ-2.45.1.2 | 5 148₽ | В наличии | |
| 36402 | НПТ-2.46.1.2 | 5 148₽ | В наличии | |
| 55388 | НПТ-2.51.1.2 | 5 148₽ | В наличии | |
| 36408 | НПТ-2.52.1.2 | 5 148₽ | В наличии | |
| 36311 | НПТ-2.53.1.2 | 5 148₽ | В наличии | |
| 36396 | НПТ-2.55.1.2 | 5 148₽ | В наличии | |
| 36403 | НПТ-2.56.1.2 | 5 148₽ | В наличии | |
| 52082 | НПТ-3.00.1.2 | 6 179₽ | В наличии | |
| 110476 | НПТ-2.63.1.2 | 5 148₽ | В наличии | |
| 111016 | НПТ-2.62.1.2 | 5 148₽ | В наличии | |
| 140531 | НПТ-3.00.1.2-ЕХ | 12 353₽ | В наличии |
Включены в реестр Минпромторг, реестровая запись 10711231 до 11.09.2028
ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока: 4…20 мА.

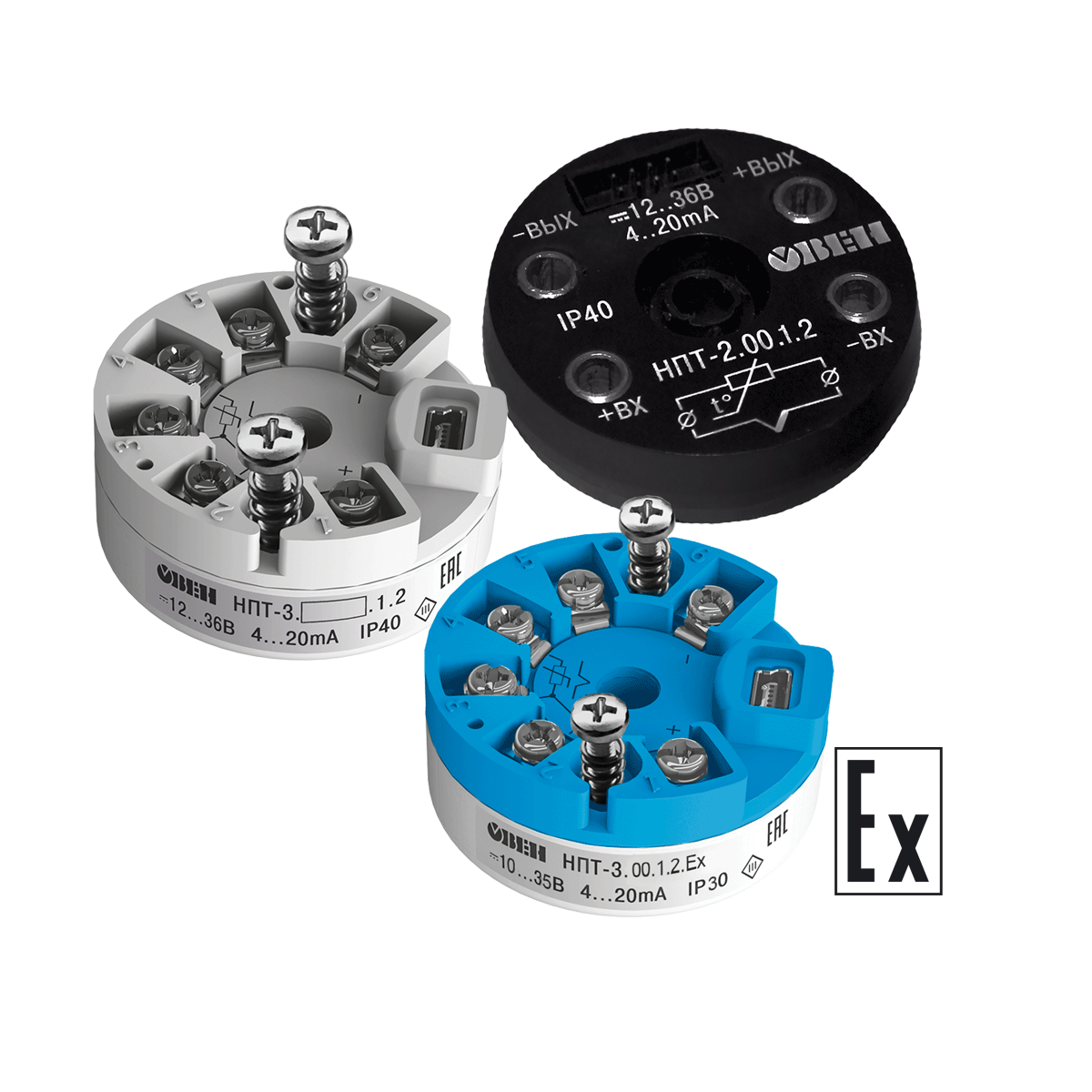

Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
Функциональные возможности
- Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал:
- НПТ-2, НПТ-3 – 4…20 мА.
- Эксплуатация при температуре окружающий среды от -40 °С.
- Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Является средством измерения с межповерочным интервалом 2 года.
- НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).
Нормированный и ненормированный сигнал. Сравнительная таблица
|
Тип датчика |
Выходной сигнал |
Влияние помех |
Длина линии связи |
|
 |
Термопара |
мВ (не нормирован) |
|
20 м |
 |
Термопара |
4…20 мА (нормирован) |
|
1000 м |
Спецификации
|
|
НПТ-2 |
НПТ-3 |
НПТ-3.Ех |
|||
|
Для монтажа в головку датчика отечественной конструкции |
Для монтажа в головку датчика европейской конструкции (type B) |

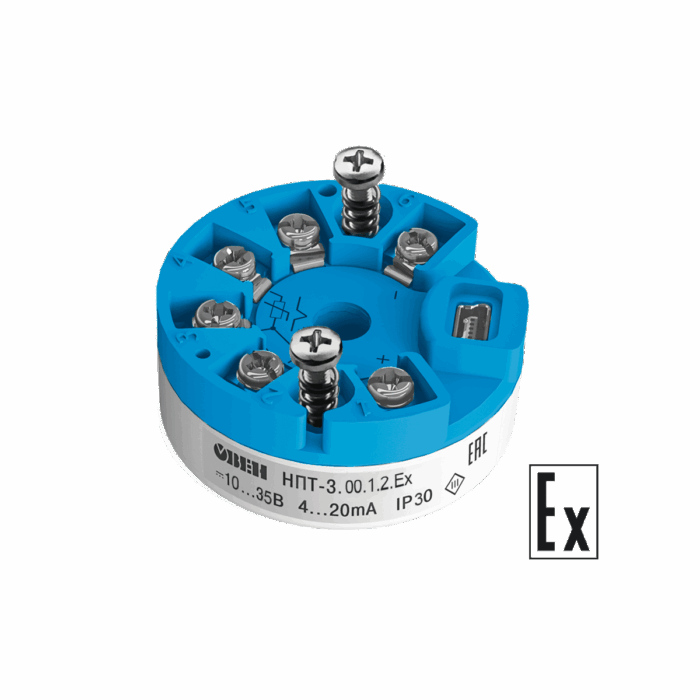

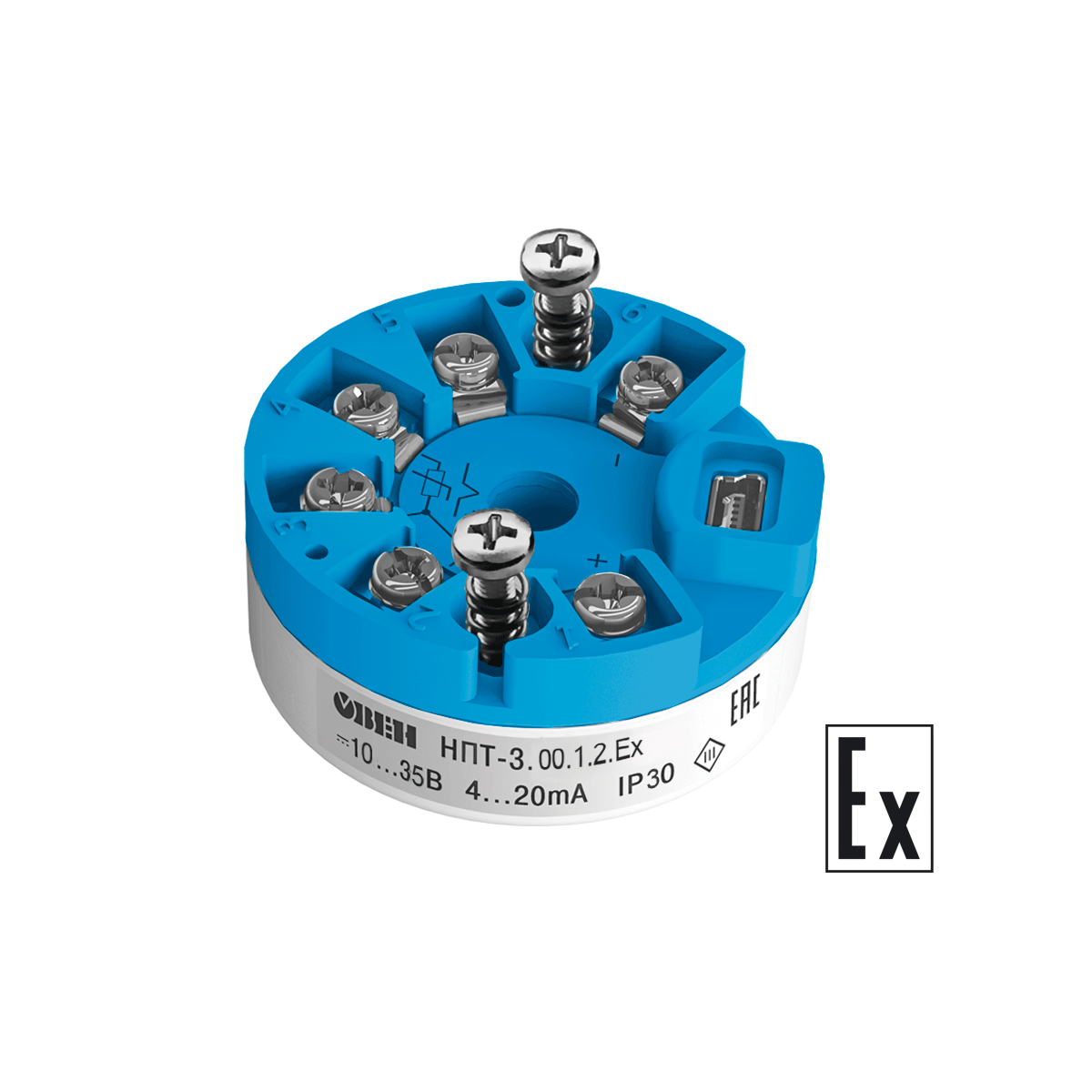

Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне |
||||
|
Характеристики питания прибора |
||||||
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|||||
|
Диапазон допустимых напряжений питания постоянного тока, В |
12…36 |
10…35 |
||||
|
Гальваническая развязка питания от входов/выходов |
Нет |
Нет |
500 В |
|||
|
Тип подключения питания |
От цепи выходного сигнала 4…20 мА |
|||||
|
Характеристики датчиков и входных сигналов |
||||||
|
Тип датчика |
ТС, ТП (см. табл. «Характеристики датчиков») |
|||||
|
Схема подключения ТС |
2-w |
2, 3, 4-w |
||||
|
Гальваническая развязка домена «входы» от домена «выходы» |
Нет |
Нет |
500 В |
|||
|
Характеристики выходных сигналов |
||||||
|
Номинальный диапазон выходного сигнала преобразователя |
4…20 мА |
|||||
|
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
20…24 мА |
21…22,5 мА |
||||
|
Функция преобразования входных сигналов |
Линейная |
|||||
|
Допустимое сопротивление нагрузки, Ом |
Не более 1250 |
Не более 1100 |
||||
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
30 мин |
|||||
|
Время установления выходного сигнала после изменения входного сигнала, не более |
1 сек |
1 сек |
2 сек |
|||
|
Питание выходного сигнала |
От внешнего источника |
|||||
|
Метрологические характеристики |
||||||
| Основная приведенная погрешность преобразования, не более: | ||||||
|
– при работе с ТС |
0,25 % |
|||||
| – при работе с ТП | 0,5 % | |||||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | ||||||
|
– при работе с ТС |
0,125 % |
|||||
| – при работе с ТП | 0,25 % | |||||
|
Характеристики конструкции |
||||||
|
Габаритные размеры |
(Ø45×13)±1 мм |
(Ø44×18)±1 мм |
||||
|
Степень защиты корпуса |
IP40 |
IP30 |
||||
|
Степень защиты клемм |
IP00 |
IP00 |
||||
|
Масса в упаковке, не более |
100 г |
|||||
|
Условия эксплуатации |
||||||
|
Диапазон рабочих температур |
-40…+85 °С |
-40…+85 °C – для температурного класса T4 -40…+75 °C – для температурного класса T5 -40…+60 °C – для температурного класса T6 |
||||
|
Относительная влажность воздуха, не более |
95 % |
|||||
|
Атмосферное давление |
84…106,7 кПа |
|||||
|
Устойчивость к механическим воздействиям |
Группа N2 по ГОСТ Р 52931 |
|||||
|
Устойчивость к электромагнитным воздействиям |
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
|||||
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 |
|||||
|
Параметры взрывозащиты |
||||||
|
Маркировка |
0 Ex ia IIC «T6…Т4» Ga |
|||||
|
Максимальные значения для подключения по цепи датчика |
— |
— |
Uo=6 В Io=34 мА Po=51 Вт Сo=3,2 мкФ Lo=28 мкГн |
|||
|
Максимальные значения для подключения по цепи выходного сигнала |
— |
— |
Ui=35 В Ii=100 мА Pi=800 Вт Сi=0,011 мкФ Li=0,15 мГн |
|||
