Модули предназначены для измерения аналоговых сигналов встроенными аналоговыми входами, преобразования измеренных величин в значение физической величины и последующей передачи этого значения по сети RS-485.
С 1 марта 2024 года обновленные модули H/W v2.0 МВ110-8А поставляются с новой версией прошивки (подробнее).
Встроенное ПО модулей H/W v2.0 несовместимо с модулями, выпущенными до версии H/W v2.0.
Обновление модулей аналогового ввода
|
Серия МВ110 |
Статус |
|
МВ110-8А H/W v2.0 |
1 марта 2024 года проведено обновление |
|
МВ110-2А |
В стадии обновления |
Основные отличия обновленной версии
|
Параметр |
Мх110 H/W v2.0 |
Мх110 |
|
ПО для настройки |
OWEN Configurator (Modbus RTU) |
Конфигуратор Мx110 (ОВЕН) |
|
Поддерживаемые протоколы |
Modbus RTU/ASCII, ОВЕН |
Modbus RTU/ASCII, ОВЕН, DCON |
|
Счётчики импульсов дискретных входов |
Энергозависимые |
Энергонезависимые |
|
Восстановление заводских настроек |
Сбрасываются на заводские при включении питания с переключателем 2 (3 для МВ110-8А ) в положении ON |
Модуль работает с заводскими значениями сетевых параметров, но в его памяти сохраняются установленные ранее значения сетевых параметров при включении питания с соответствующей перемычкой в положении ON |
|
Режим «жесткой логики» для модулей ввода/вывода |
Нет |
Да |
|
Поддерживаемые функции записи по протоколу Modbus |
0x10 |
0x10, 0x0F |
|
Доступ к сетевым параметрам по протоколу Modbus |
Да |
Нет |
|
Доступ к конфигурационным параметрам аналоговых входов/выходов по протоколу ModBus |
Да | Нет |
Особенности
- Индивидуальная конфигурация для каждого входа
- Диагностика состояния подключенных аналоговых датчиков
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)
Конфигурирование
Конфигурирование модулей Мх110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4).
Программное обеспечение для настройки модулей
Спецификации
|
Модификация |

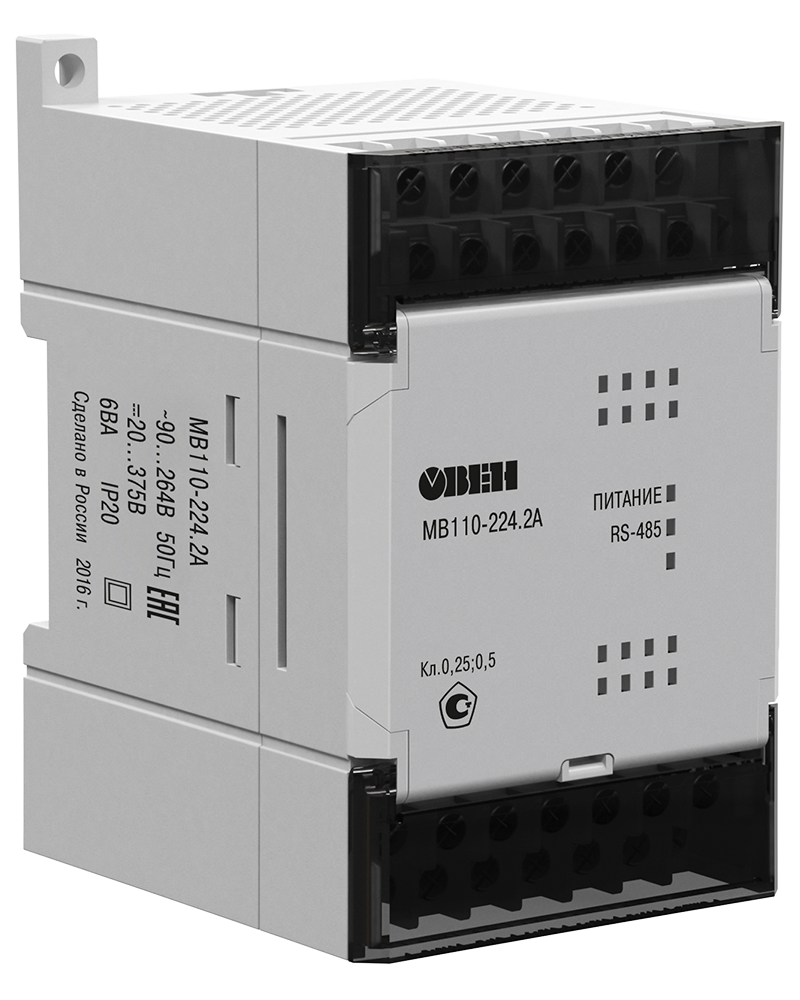

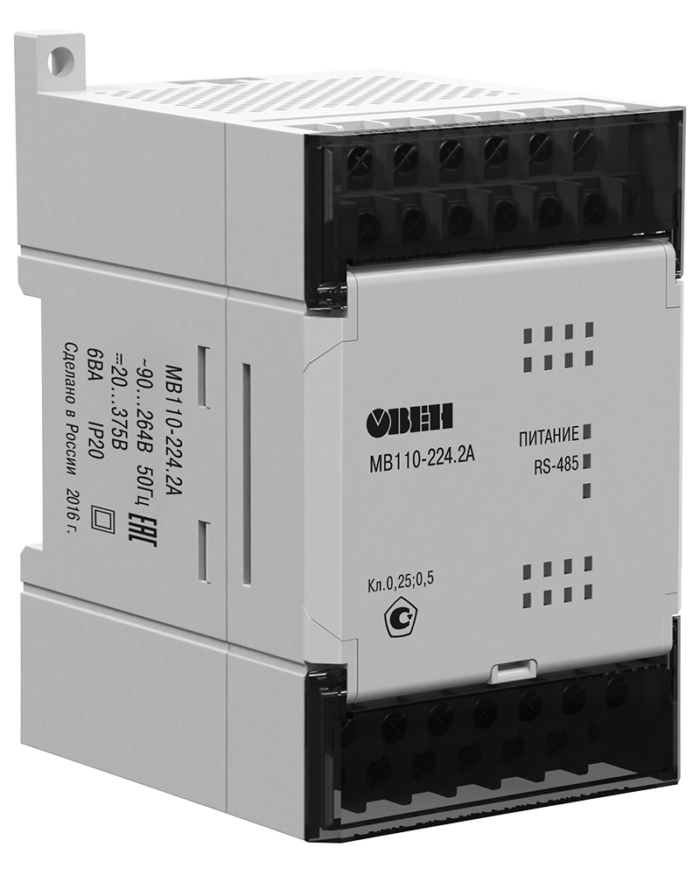

МВ110-224.2А |

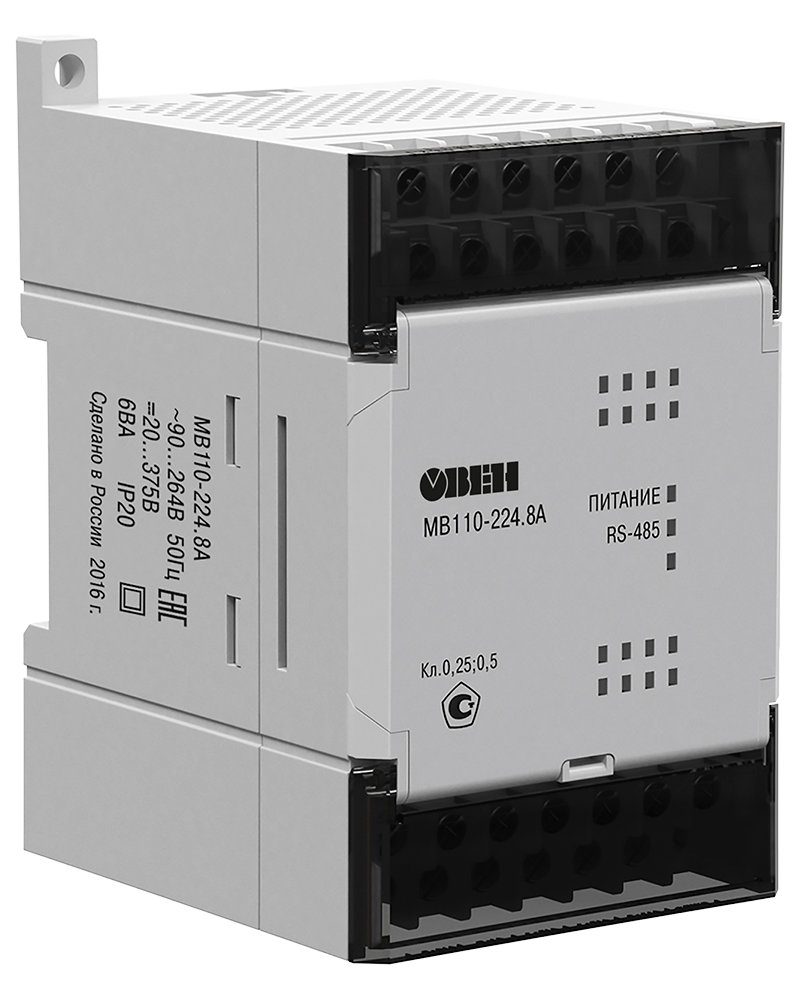

МВ110-224.8А |
|
|
|
 |
 |
|
|
Входы |
|||
|
Количество входов |
2 AI |
8 AI |
|
|
Типы поддерживаемых сигналов |
унифицированные сигналы: 0…5 мА, 0(4)…20 мА, ±50 мВ, 0…1 В термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000 термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3 |
||
|
сопротивление: 0…5000 Ом (датчик положения задвижки) |
сопротивление: 0…900(2000) Ом (датчик положения задвижки) |
||
|
Характеристики аналоговых входов (AI) |
|||
|
Предел основной приведенной погрешности |
±0,5 % – для термоэлектрических преобразователей ±0,25 % – для термометров сопротивления и унифицированных сигналов |
||
|
Разрядность АЦП |
16 бит |
||
|
Время опроса одного входа |
Унифицированные сигналы |
не более 0,4 с |
не более 0,6 с |
|
Термосопротивления |
не более 0,8 с |
не более 0,9 с |
|
|
Термопары |
не более 0,4 с |
не более 0,6 с |
|
|
Входное сопротивление для унифицированных сигналов |
тока 0(4)…20 мА |
130…250 Ом |
|
|
тока 0…5 мА |
130…500 Ом |
||
|
напряжения 0…1 В |
не менее 200 кОм |
||
|
Питание |
|||
|
Тип питания |
универсальное ~230 В/=24 В |
||
|
Напряжение питания |
переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц или постоянное: =18…30 (номинальное =24) В |
||
|
Потребляемая мощность |
не более 6 ВА |
||
|
Напряжение встроенного источника питания |
=24 ±3 В |
— |
|
|
Ток встроенного источника питания |
не более 50 мА |
— |
|
|
Конструктивное исполнение |
|||
|
Габаритные размеры |
(63×110×75) ±1 мм |
||
|
Степень защиты |
IP20 |
||
|
Монтаж |
на DIN-рейку / на стену |
||
|
Условия эксплуатации |
|||
|
Температура окружающего воздуха |
-10…+55 °С |
||
|
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) |
не более 80 % |
||
|
Комплектность |
|||
|
Модуль |
1 шт. |
||
|
Паспорт / Гарантийный талон |
1 экз. |
||
|
Краткое руководство по эксплуатации |
1 экз. |
||
