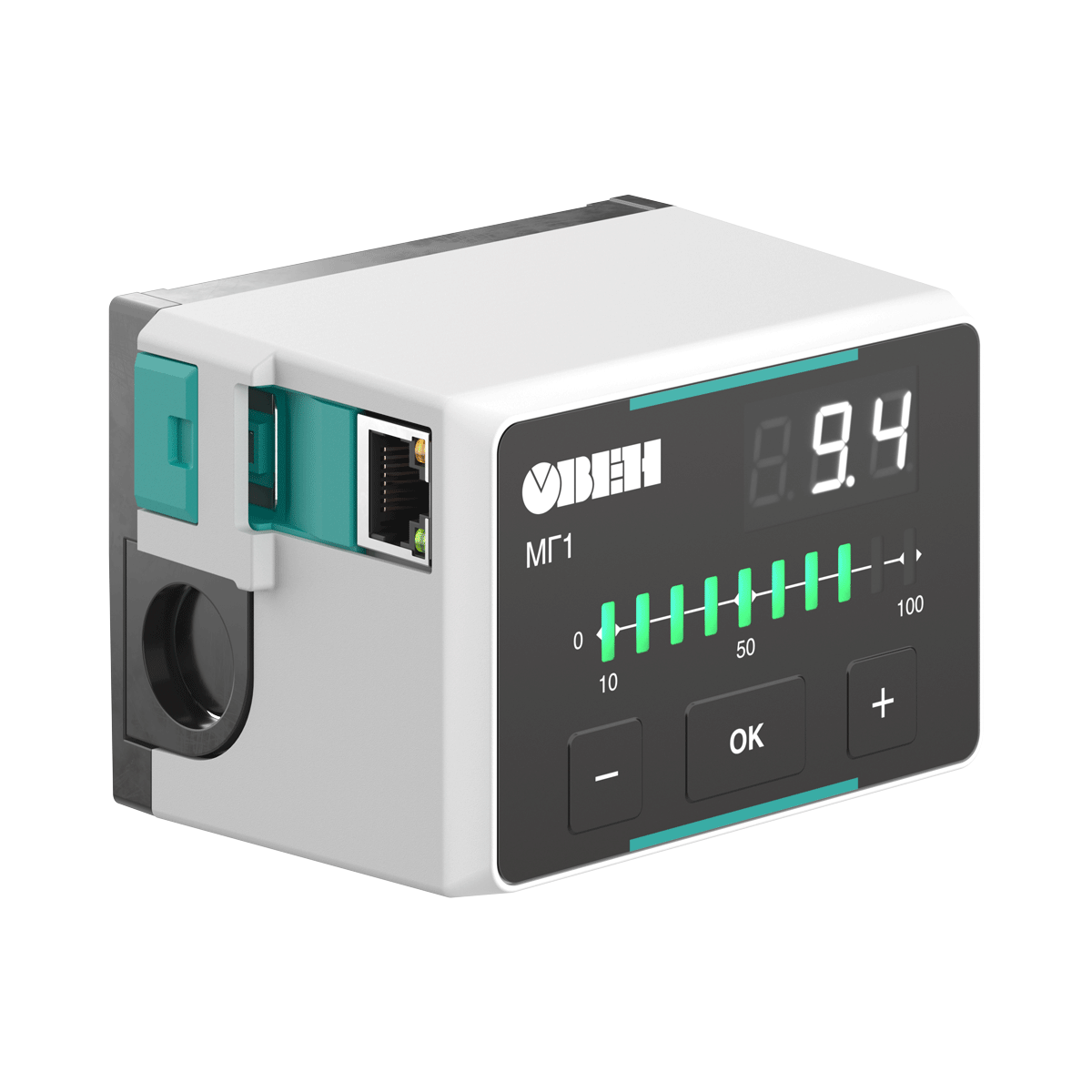

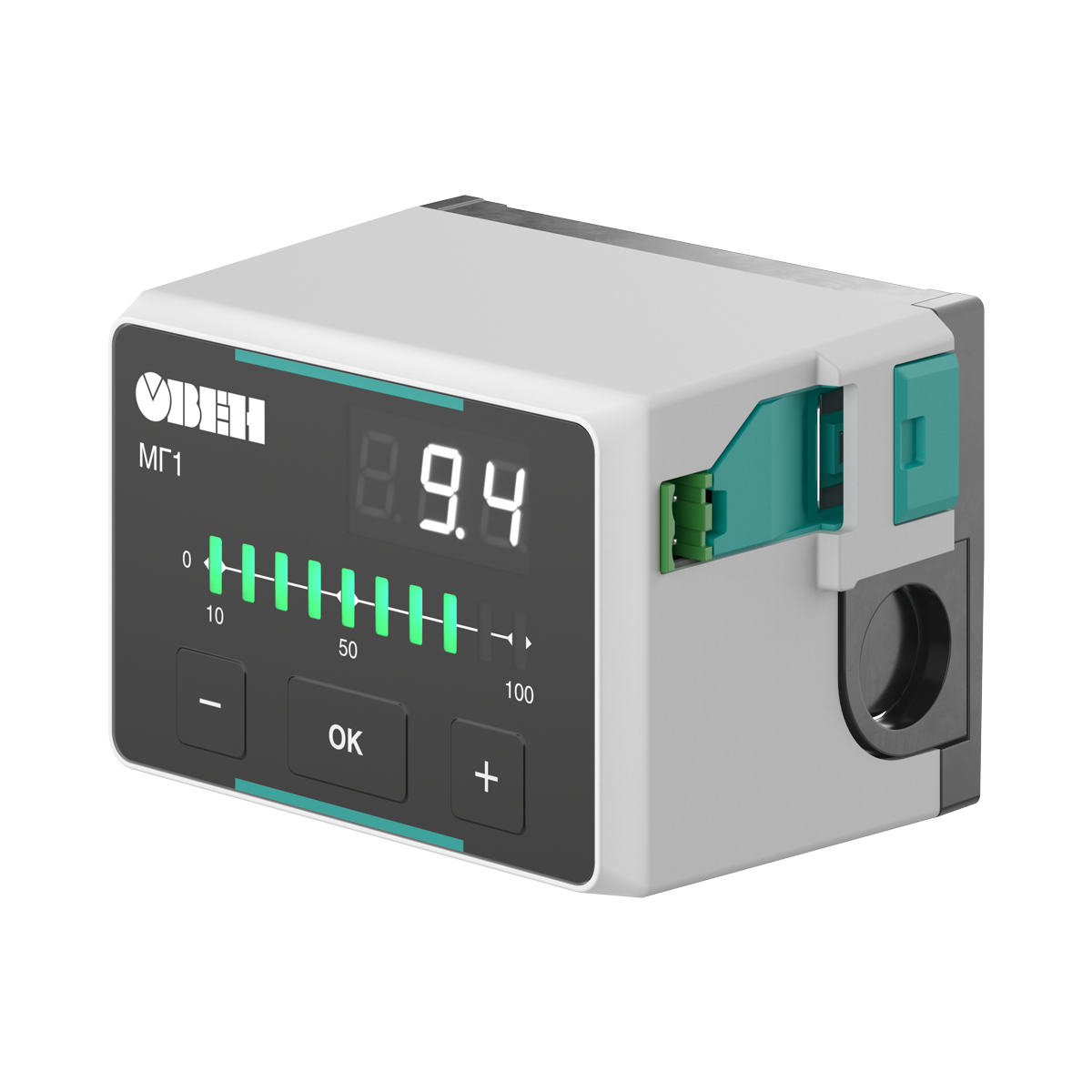

Топочный автомат горения МГ1 предназначен для автоматизации процесса розжига и контроля горения промышленных газовых наддувных и атмосферных горелок.
Спецификации
|
Параметр |
Характеристика |
|
Питание контроллера |
|
|
Тип напряжения |
Переменное VAC |
|
Номинальное напряжение |
230 VAC |
|
Допустимый диапазон напряжения |
90-265 VAC |
|
Потребляемая мощность |
Не более 12 ВА |
|
Цепь питания |
Легкосъемный предохранитель (5×20) на блок питания |
|
Входы |
|
|
Тип входов |
Дискретные, аналоговый |
|
Период обновления значений всех входов |
100 мс (DI), < 10 мс (AI) |
|
Аналоговый вход |
|
|
Количество аналоговых входов |
1 |
|
Тип аналогового входа |
Токовый |
|
Диапазон измерения аналогового входа |
0…300 мкА |
|
Дискретность аналогового входа |
0,1 мкА |
|
Защиты |
От перегрузок (30% от диапазона измерения), от КЗ, от переполюсовки, электростатики, от высоковольтных разрядов |
|
Дискретные входы |
|
|
Количество дискретных входов |
3 |
|
Тип напряжения питания дискретных входов |
Переменное VAC |
|
Допустимый диапазон напряжения входов |
90-260 VAC |
|
Выходы |
|
|
Количество выходов |
5 |
|
Тип выходов |
Дискретные (тип — релейные) |
|
Коммутационная способность |
5А при 230 VAC |
|
Жизненный цикл |
> 250 000 срабатываний |
|
Дополнительно |
Функциональное реле для перевода устройства в безопасное состояние |
|
Корпус |
|
|
Особенности |

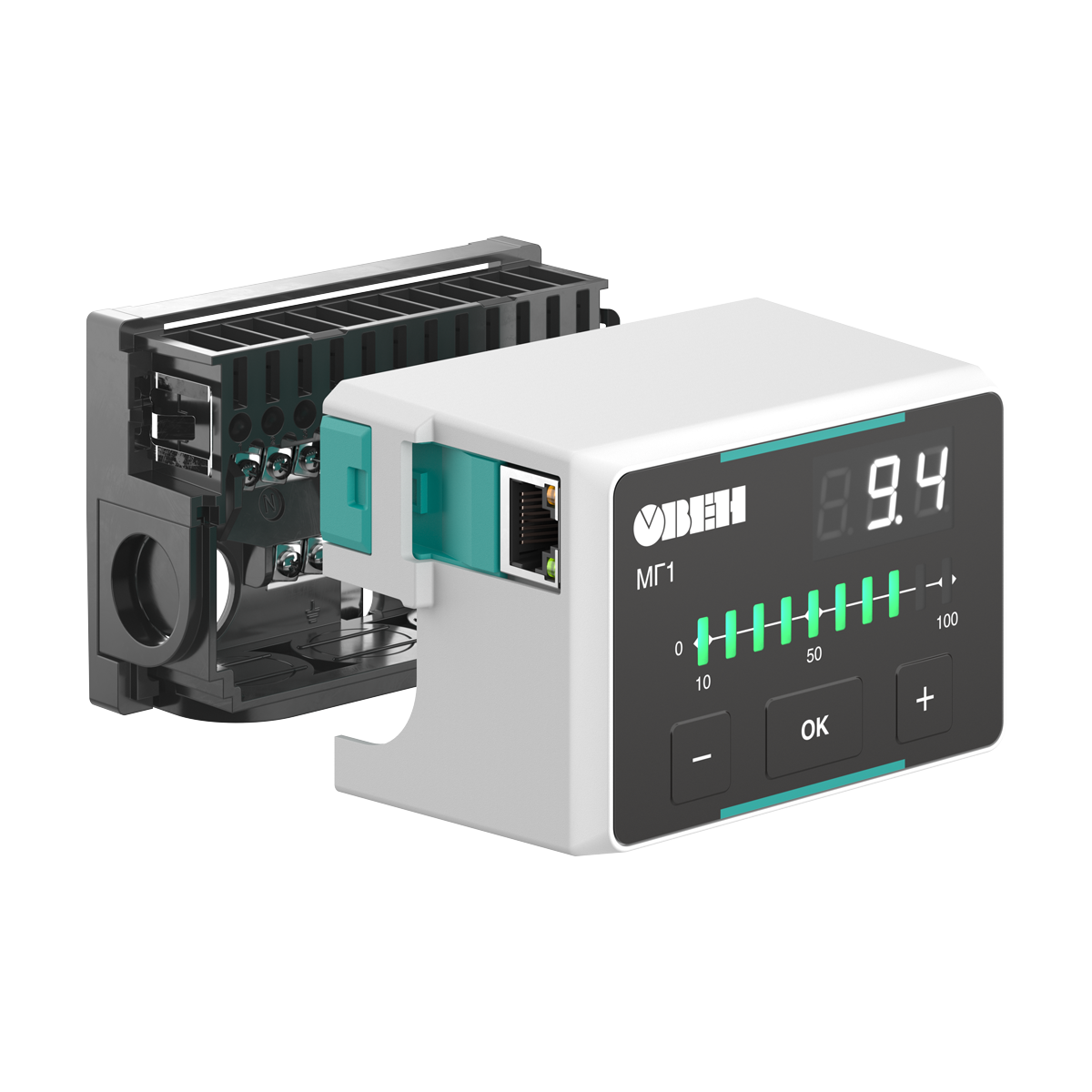

Устройство состоит из 2-х основных частей – блок управления и отдельно контактная площадка, крепление на защелках |
|
Размеры корпуса прибора |
|
|
Размеры контактной площадки |
|
|
Степень защиты |
IP40 |
|
Разъемы |
Ножевые |
|

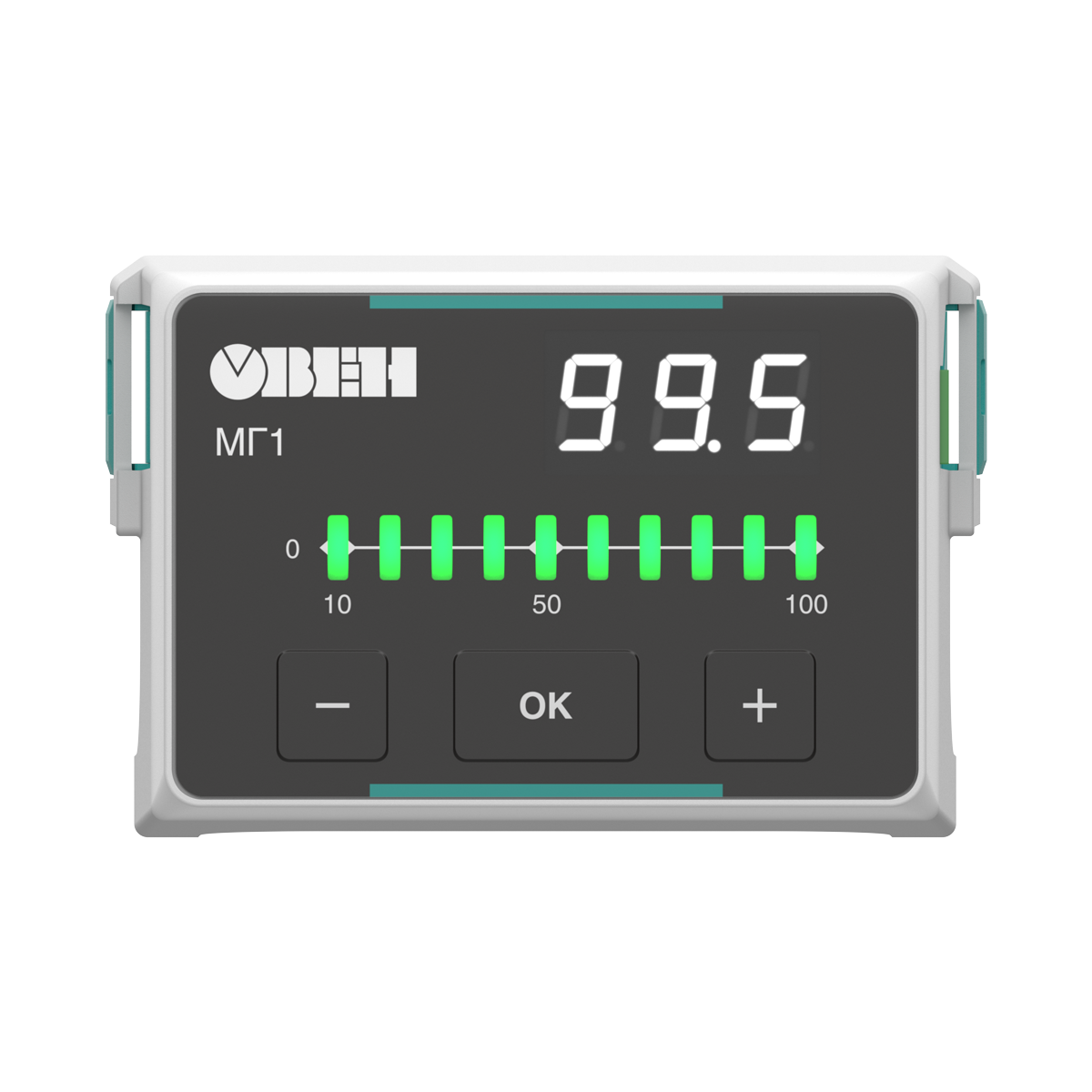

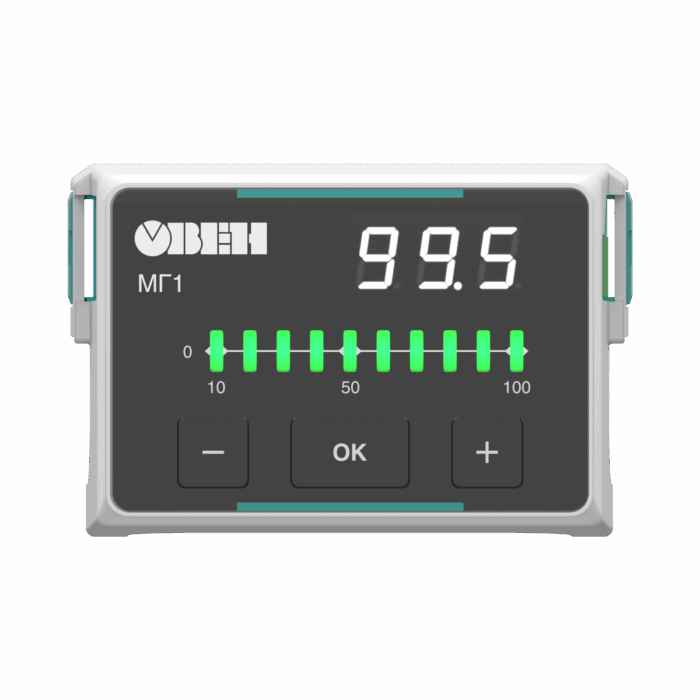

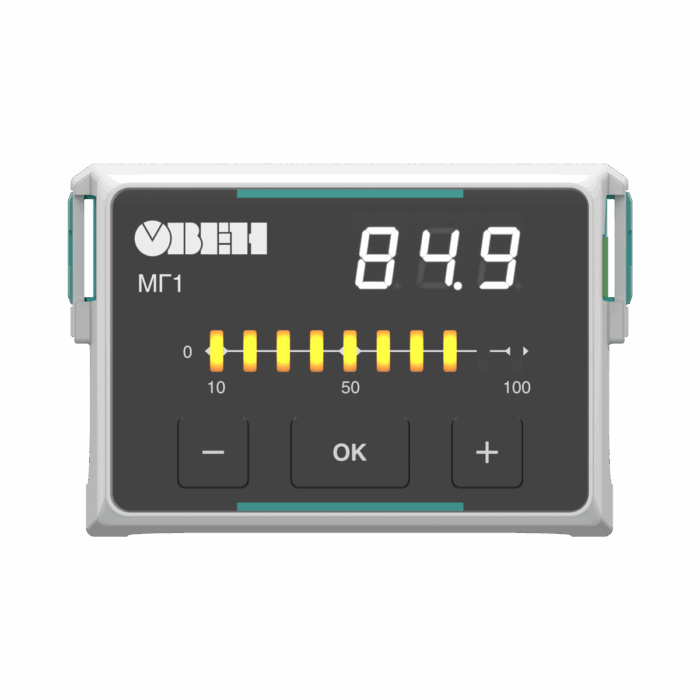

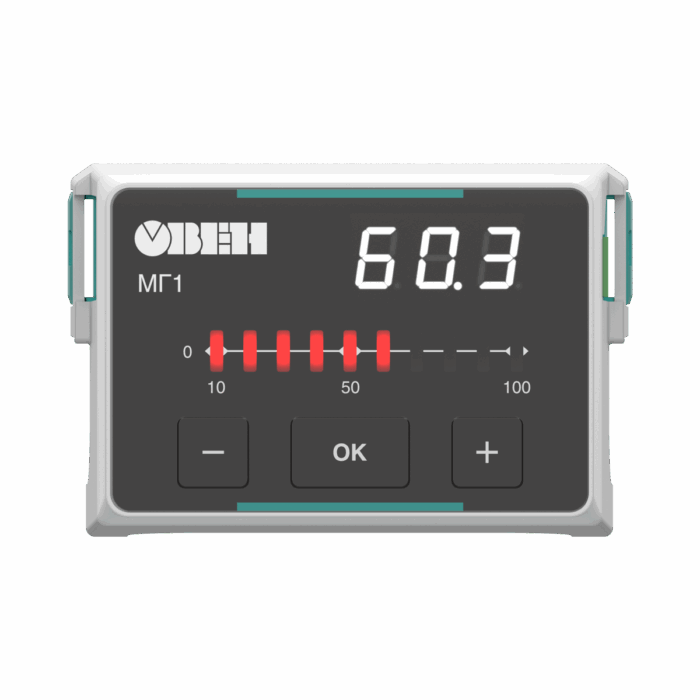

Индикация и управление |
|
|
Индикатор |
Трехразрядный семисегментный белый |
|
Индикация аналогового входа |
10-позиционная трехцветная светодиодная линейка |
|
Кнопки |
3 шт.:«+», «-», «ОК» |
|
Интерфейсы и настройка |
|
|
RS-485 (Slave) – поумолчанию |
MB-RTU, на съемных клеммах |
|
USB 2.0 – поумолчанию |
Type-C, ОВЕН |
|
Ethernet – опционально (замена RS-485) |
MB-TCP, разъем встроен в корпус |
|
Защита паролем |
Настройка через ОВЕН Конфигуратор защищена паролем |
|
Условия эксплуатации |
|
|
Температурная устойчивость |
До 60 °C |
Назначение контактов клеммника
| № клеммы | Функция | Обозначение | Состояние | Расшифровка |
| 1 | AI | FSV |
Пламя есть: выше порога включения Пламени нет: ниже порога отключения Пламя неустойчивое: ниже порога сигнализации |
Датчик пламени |
| 2 | питание | N | Питание нейтраль | |
| 3 | DO | М |
0: Двигатель выключен 1: Двигатель включен |
Двигатель вентилятора воздуха |
| 4 | DO | V1 |
0: Клапан без питания (закрыт) 1: Клапан запитан (открыт) |
Первая ступень |
| 5 | DO | V2 |
0: Клапан без питания (закрыт) 1: Клапан запитан (открыт) |
Вторая ступень |
| 6 | DI | PS1 |
0: Давление есть 1: Давления нет |
НЗ контакт датчика давления. Только для наддувной горелки |
| CPI |
0: Цепь безопасности разорвана 1: Цепь безопасности замкнута |
Цепи безопасности. Только для атмосферной двухступенчатой горелки | ||
| Не контролируется | Для конфигурации с атмосферной одноступенчатой горелкой контроль отсутствует | |||
| 7 | DO | Z |
0: Трансформатор зажигания в состоянии покоя 1: Трансформатор зажигания активирован |
Трансформатор зажигания |
| 8 | DI | EK |
0: Кнопка отжата 1: Кнопка нажата |
Кнопка дистанционного сброса блокировки |
| 9 | DO | SA |
0: Задвижка закрывается и остается закрытой 1: Задвижка открывается и остаётся открытой |
Привод задвижки |
| ZV |
0: Клапан без питания (закрыт) 1: Клапан запитан (открыт) |
Клапан запальника | ||
| 10 | DO | HL |
0: Аварийной сигнализации нет 1: Аварийная сигнализация активирована |
Аварийная сигнализация |
| 11 | DI | PS2 |
0: Давление есть 1: Давления нет |
НО контакт датчика давления |
| 12 | питание | L | Питание фаза |
Схема подключения
