Описание
Детектор превышения уровня оксида углерода (СО) служит для автоматического контроля концентрации угарного газа в воздухе. Он непрерывно следит за уровнем СО и сигнализирует о его превышении, когда концентрация достигает пороговых значений. Этот прибор можно использовать на парковках в жилых, административных, производственных зданиях и сооружениях, а также в гаражах. Детектор передаёт цифровые данные о концентрации СО через интерфейс RS-485.
Функциональные особенности
- Индикация (световая и звуковая) достижения СО двух пороговых значений – 20 мг/м3 и 100 мг/м3.*
- Передача состояний порогов и значения уровня СО по RS-485
- Встроенная самодиагностика и режим имитации аварии.
- Автоотключение второго порога срабатывания после уменьшения концентрации ниже порогового значения.
- Два дискретных выхода типа «транзисторный ключ» по порогам.
- Напряжение питания – 24 В постоянного тока.
-
Дублированные контакты клеммных колодок позволяют легко собирать приборы в шинную топологию сети RS-485 и дискретных выходов.
- Сечение провода для монтажа внешних связей от 0,35 до 0,75 мм2, диаметр кабеля до 6 мм.
* Под заказ возможна настройка на другие пороги в пределах диапазона измерений прибора
Детектор представляет собой стационарное настенное устройство непрерывного действия для обнаружения утечек и скопления угарного газа. Контроль концентрации СО в воздухе осуществляется при помощи электрохимического чувствительного элемента, принцип действия которого основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии угарного газа.
Чувствительный элемент обладает высокой чувствительностью и селективностью к окиси углерода. Применяемый метод отбора пробы – диффузионный. Контролируемая одним прибором площадь составляет не более 200 м2.
Прибор имеет цифровой интерфейс RS-485 и два дискретных выхода типа «транзисторный ключ», позволяющие удаленно получать информацию о состоянии порогов сигнализации.
В приборе предусмотрен режим имитации аварии, позволяющий проверить работоспособность сигнализации и выходного устройства прибора без применения газовых смесей.
Возможно несколько сценариев подключения и использования прибора:
- Подключение к контроллеру только по сети RS-485 с опросом регистра состояния порогов.
- Подключение к контроллеру только дискретных выходов и контроль их состояния.
- Одновременное подключение к контроллеру по сети RS-485 и дискретных выходов.
В первых двух сценариях экономятся ресурсы контроллера и кабельные линии.
В третьем сценарии контролируются состояния дискретных выходов, а также выполняется опрос регистра состояния порогов. Данный сценарий наиболее надёжен, с точки зрения помехозащищённости.
Области применения

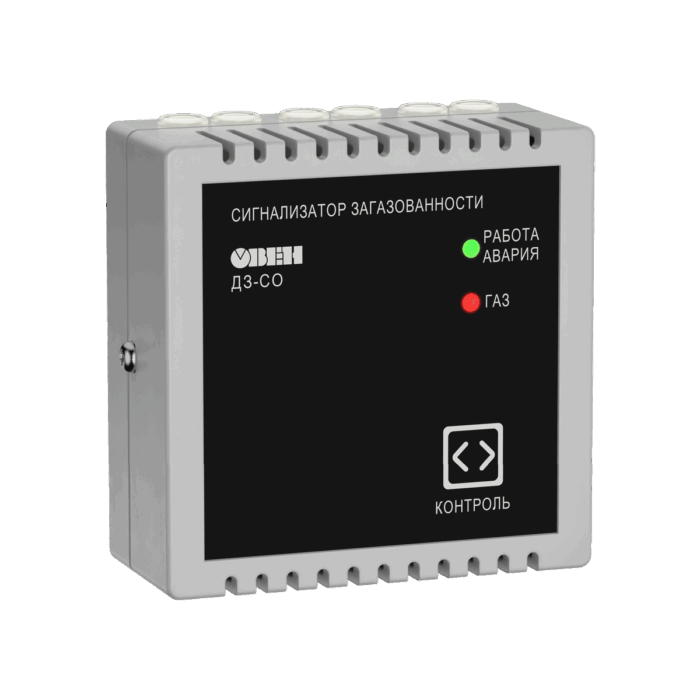

Газовый детектор ОВЕН ДЗ-СО применяется в закрытых паркингах, подземных гаражах, подвалах промышленных предприятий и т.п.
