ДУ31 емкостной уровнемер для тяжелых условий
ДУ31 емкостной уровнемер для тяжелых условий
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 116002 | ДУ311-1.1.10.0,3 | 40 016₽ | В наличии | |
| 116003 | ДУ311-1.1.10.0,5 | 45 872₽ | В наличии | |
| 116004 | ДУ311-1.1.10.0,75 | 50 752₽ | В наличии | |
| 116005 | ДУ311-1.1.10.1,0 | 55 632₽ | В наличии | |
| 116006 | ДУ311-1.1.10.1,5 | 60 512₽ | В наличии | |
| 116007 | ДУ311-1.1.10.2,0 | 65 392₽ | В наличии | |
| 116008 | ДУ311-1.1.10.2,5 | 70 272₽ | В наличии | |
| 116009 | ДУ311-1.1.11.0,3 | 42 651₽ | В наличии | |
| 116010 | ДУ311-1.1.11.0,5 | 48 507₽ | В наличии | |
| 116011 | ДУ311-1.1.11.0,75 | 53 387₽ | В наличии | |
| 116012 | ДУ311-1.1.11.1,0 | 58 267₽ | В наличии | |
| 116013 | ДУ311-1.1.11.1,5 | 63 147₽ | В наличии | |
| 116014 | ДУ311-1.1.11.2,0 | 68 027₽ | В наличии | |
| 116015 | ДУ311-1.1.11.2,5 | 72 907₽ | В наличии | |
| 116016 | ДУ311-1.1.40.0,3 | 42 944₽ | В наличии | |
| 116017 | ДУ311-1.1.40.0,5 | 48 800₽ | В наличии | |
| 116018 | ДУ311-1.1.40.0,75 | 54 656₽ | В наличии | |
| 116019 | ДУ311-1.1.40.1,0 | 59 536₽ | В наличии | |
| 116020 | ДУ311-1.1.40.1,5 | 64 416₽ | В наличии | |
| 116021 | ДУ311-1.1.40.2,0 | 69 296₽ | В наличии | |
| 116022 | ДУ311-1.1.40.2,5 | 40 016₽ | В наличии | |
| 116023 | ДУ311-1.1.41.0,3 | 47 531₽ | В наличии | |
| 116024 | ДУ311-1.1.41.0,5 | 53 387₽ | В наличии | |
| 116025 | ДУ311-1.1.41.0,75 | 59 243₽ | В наличии | |
| 116026 | ДУ311-1.1.41.1,0 | 65 099₽ | В наличии | |
| 116027 | ДУ311-1.1.41.1,5 | 70 955₽ | В наличии | |
| 116028 | ДУ311-1.1.41.2,0 | 76 811₽ | В наличии | |
| 116029 | ДУ311-1.1.41.2,5 | 82 667₽ | В наличии |

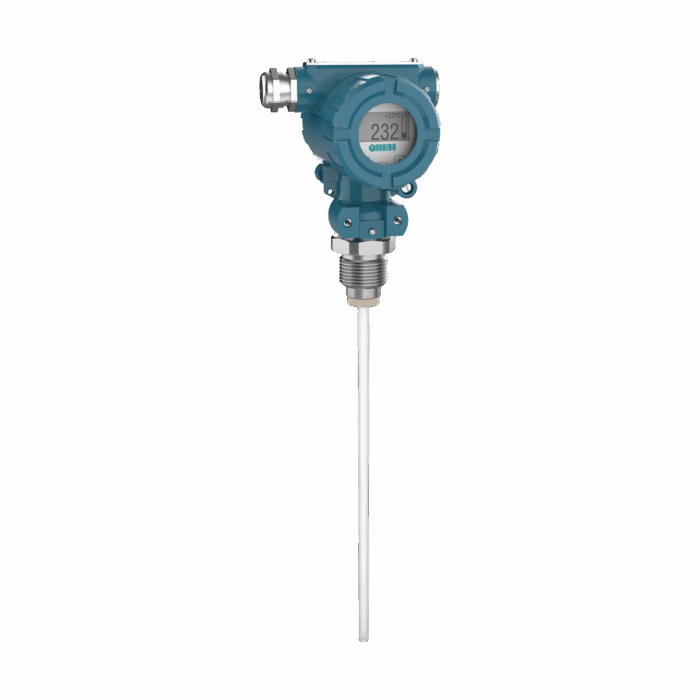

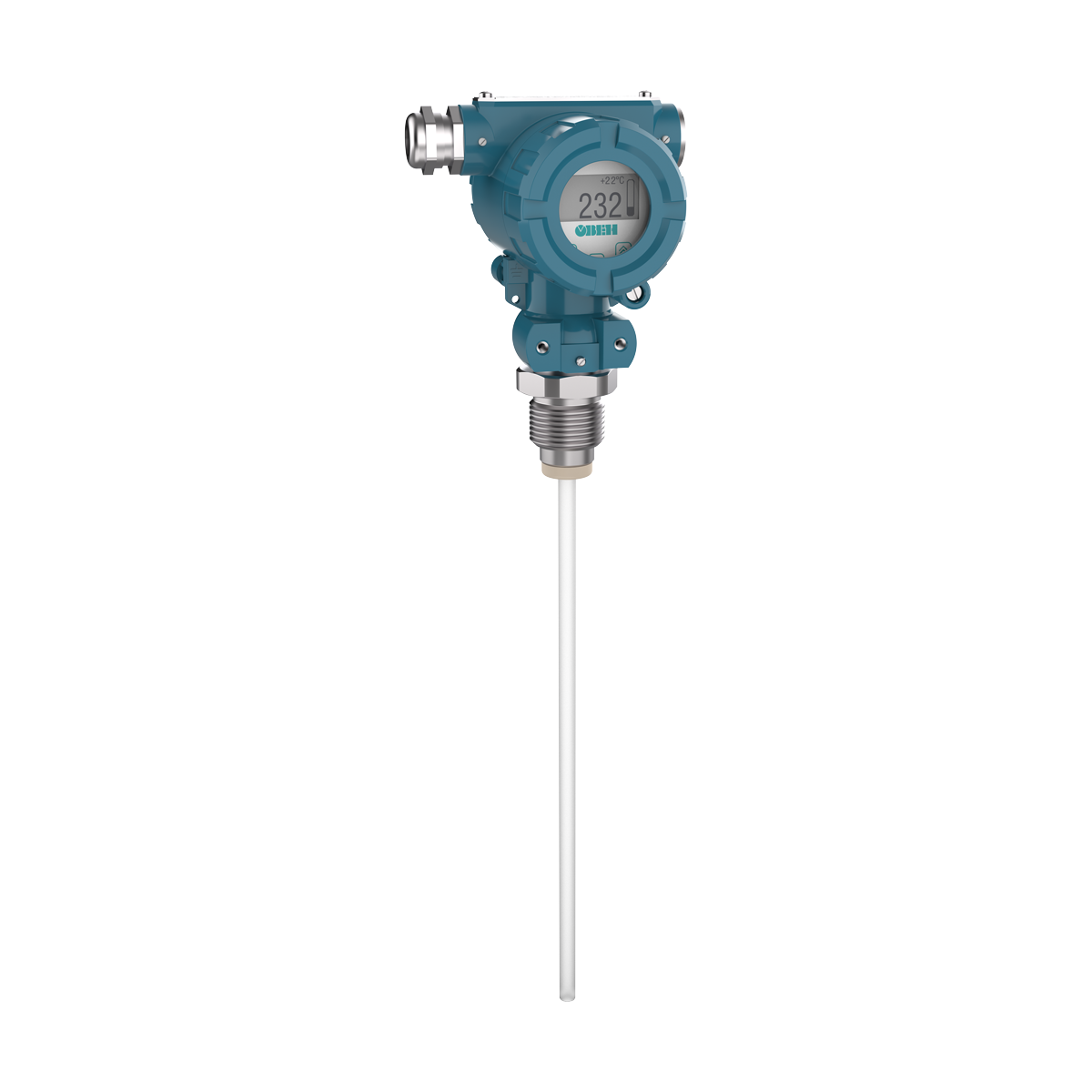

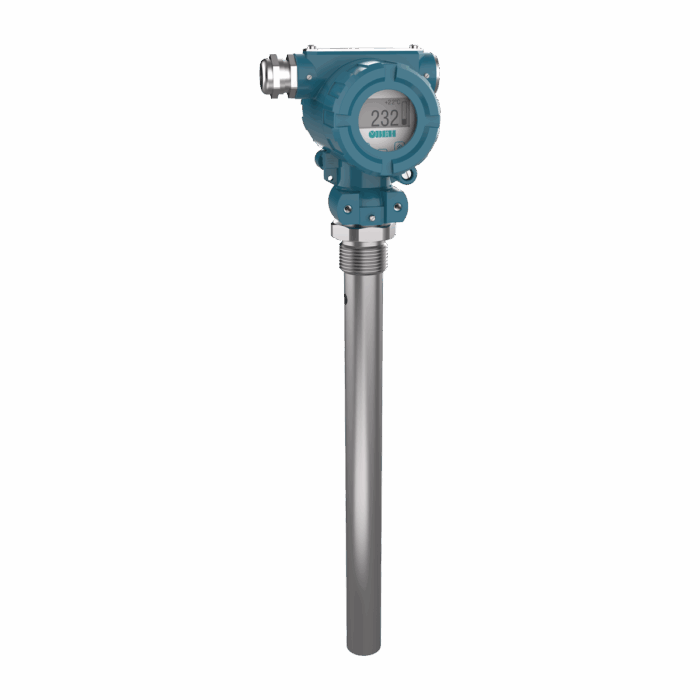

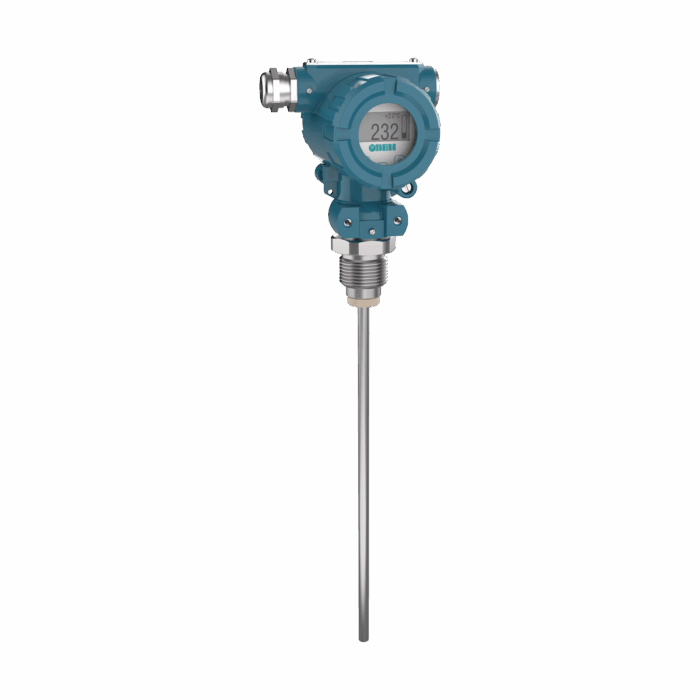

Емкостной уровнемер для работы в тяжелых условиях ОВЕН ДУ31 предназначен для непрерывного измерения уровня жидкости и сыпучих материалов и преобразования в унифицированный аналоговый выходной сигнал 4…20 мА и цифровой сигнал RS-485.
Высокоточный емкостной уровнемер применяется на объектах водоснабжения, пищевого производства, сельского хозяйства, водоотведения: в емкостях, резервуарах с жидкостью и сыпучими продуктами, неагрессивными к материалам датчика.
Преимущества
Спецификации
|
Параметр |
Значение |
|
Питание |
|
|
Диапазон напряжения питания постоянного тока |
от 12 до 36 В |
|
Номинальное напряжение питания постоянного тока |
24 В |
|
Потребляемая мощность, не более |
1,5 Вт |
|
Потребляемый ток, не более |
120 мА |
|
Защита от подачи напряжения питания обратной полярности |
Есть |
|
Гальваническая развязка |
|
|
Прогрев, не менее |
30 с |
|
Канал измерения уровня |
|
|
Нижний предел измерений уровня |
0 мм |
|
Верхний предел измерений уровня (конкретное значение диапазона измерений уровня указывается в паспорте на преобразователь) |
от 300 до 2500 мм |
|
Пределы допускаемой приведённой (к диапазону измерений) основной погрешности измерений уровня* |
±0,5 % |
|
Период измерения уровня, не более |
1 с |
|
Аналоговый выход |
|
|
Количество выходов унифицированных аналоговых сигналов |
1 (активный, с питанием от цепи питания преобразователя) |
|
Диапазоны выходных сигналов тока |
от 0 до 20 мА от 4 до 20 мА |
|
Пределы допускаемой приведённой (к диапазону измерений уровня) основной погрешности преобразований значений уровня: |
|
|
— в выходной цифровой сигнал RS-485 |
±0,5 % |
|
— в выходной сигнал силы постоянного тока |
±0,75 % |
|
Сопротивление нагрузки, не более |
800 Ом |
|
Время установления выходного сигнала после изменения входного сигнала, не более |
1 с |
|
Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности при изменении температуры окружающей среды от нормальных условий (от плюс 15 °С до плюс 25 °С включ.) в диапазоне рабочих условий измерений, на каждые 10 °С изменения температуры окружающего воздуха, доля от предела допускаемой основной погрешности |
|
|
— измерений (ЖКИ) |
1,0 |
|
— преобразований в цифровой выходной сигнал RS-485 |
1,0 |
|
— преобразований в унифицированный аналоговый выходной сигнал силы постоянного тока |
0,75 |
|
RS-485 |
|
|
Скорость обмена данными |
300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400 бит/с |
|
Максимальная длина линии связи |
1200 м |
|
Протокол обмена |
Modbus RTU (Slave) |
|
Время установления выходного сигнала после изменения входного сигнала, не более |
100 мс |
|
Корпус |
|
|
Расположение оси крепежного отверстия преобразователя в резервуаре |
Вертикально |
|
Штуцер подсоединения к измеряемой среде |
G1 |
|
Размер резьбы для установки кабельного ввода |
M20×1,5-6Н |
|
Степень защиты по ГОСТ 14254-2015: |
|
|
— корпус |
IP65 |
|
— погружная часть |
IP69 |
|
Масса в упаковке (зависит от модификации), не более |
8,5 кг |
|
Общее |
|
|
Средний срок службы |
10 лет |
|
Средняя наработка на отказ |
50000 часов |
|
* Для результатов измерений, отображаемых на ЖКИ. |
|
Условия эксплуатации
Преобразователь предназначен для эксплуатации в следующих условиях:
- температура окружающего воздуха: от минус 40 до +85 °С;
- верхний предел относительной влажности воздуха – не более 95 % при +35 °С и более низких температурах без конденсации влаги;
- атмосферное давление – от 84 до 106,7 кПа;
- высота над уровнем моря – до 1000 м.
По устойчивости к воздействию вибрации преобразователь соответствует группе исполнения N2 по ГОСТ Р 52931-2008.
По уровню излучения радиопомех преобразователь соответствует нормам, приведенным в ГОСТ Р 51318.11-2006 для оборудования класса А.
