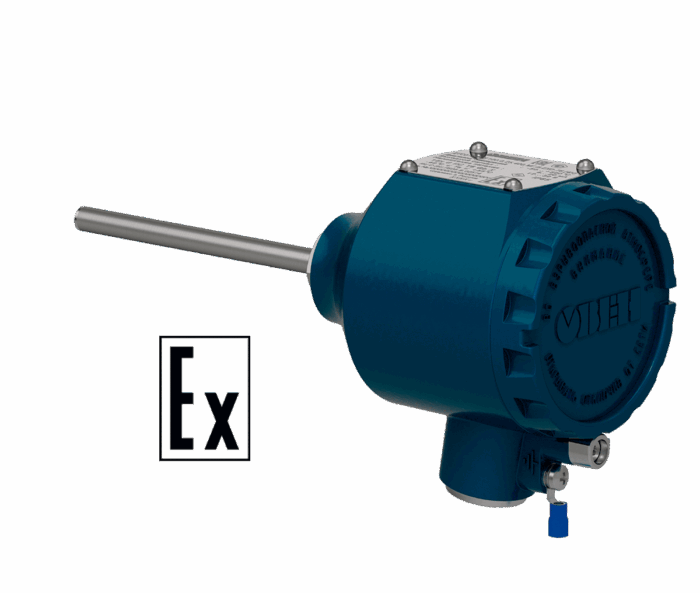

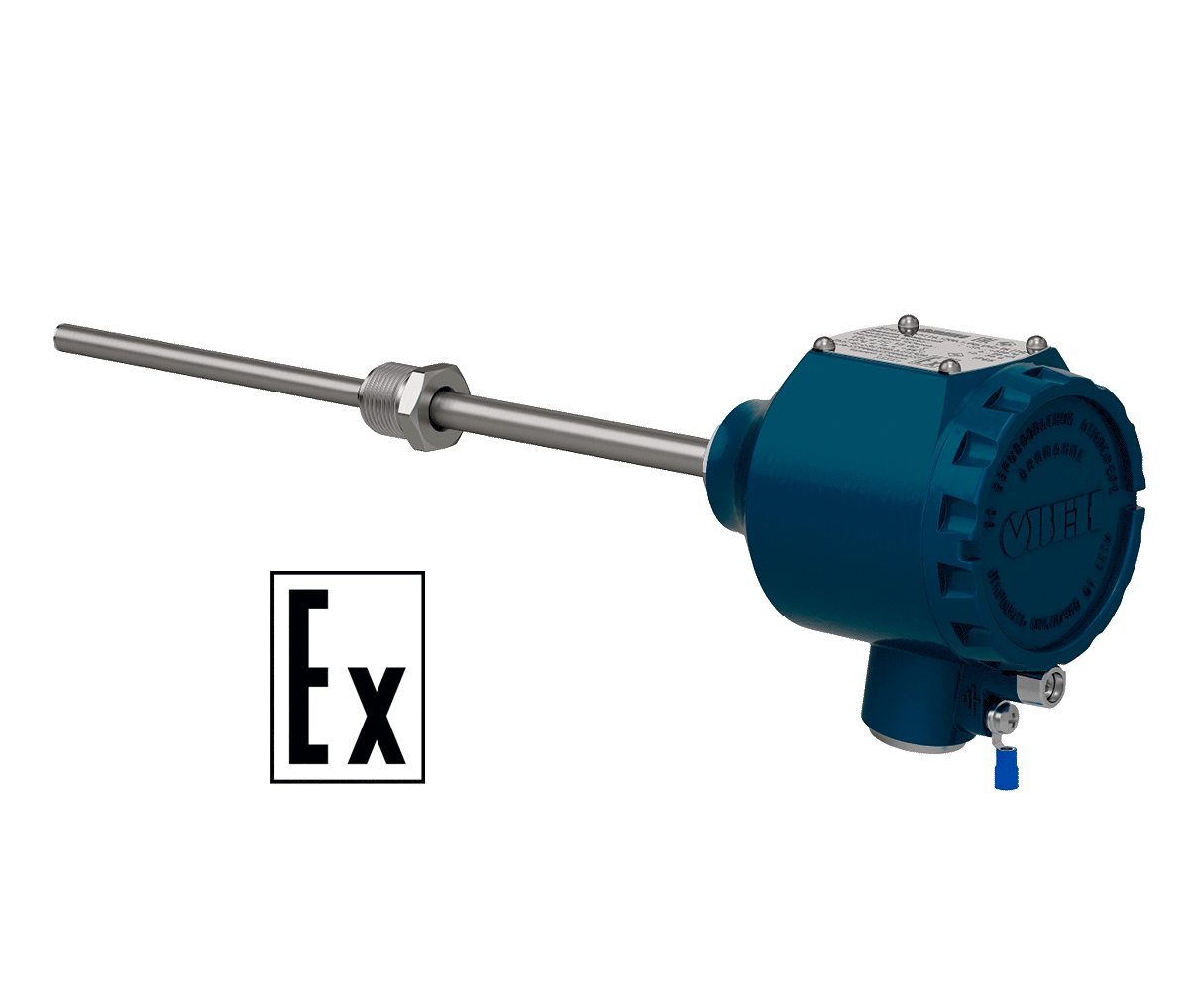

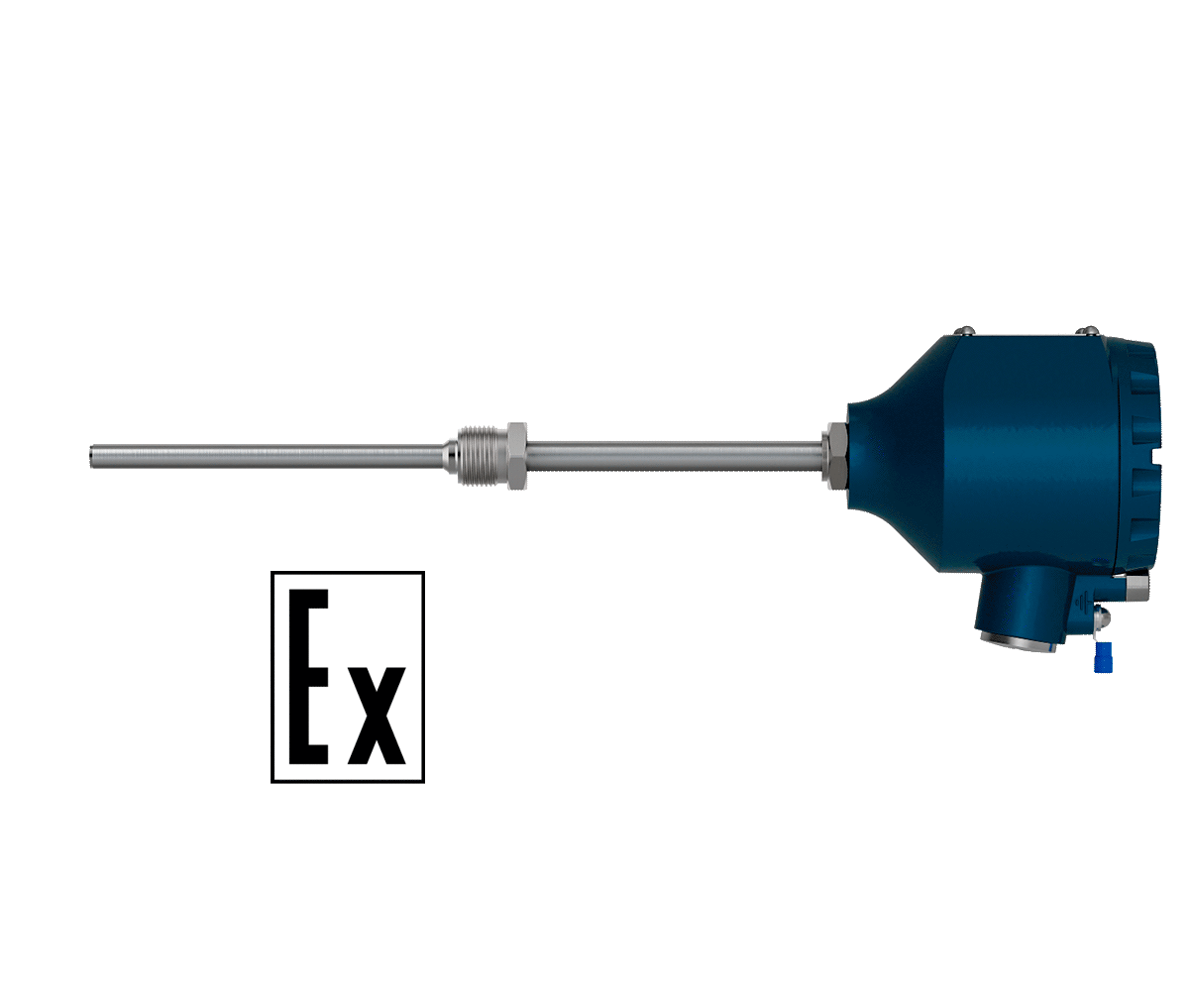

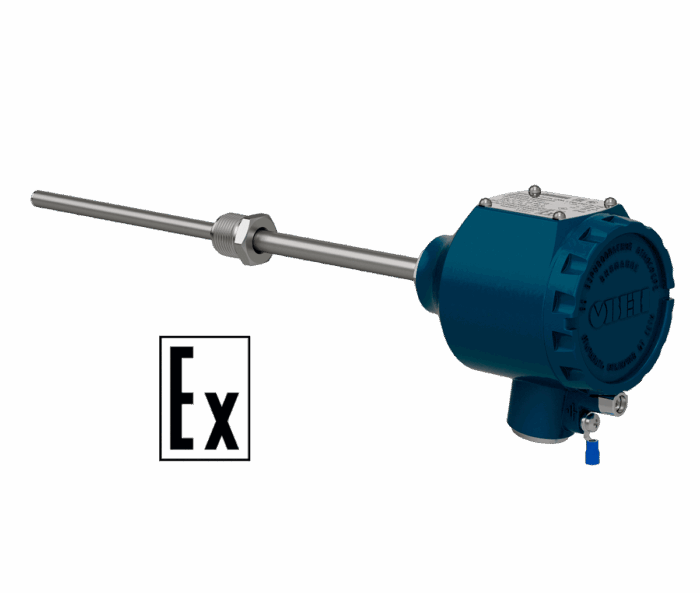

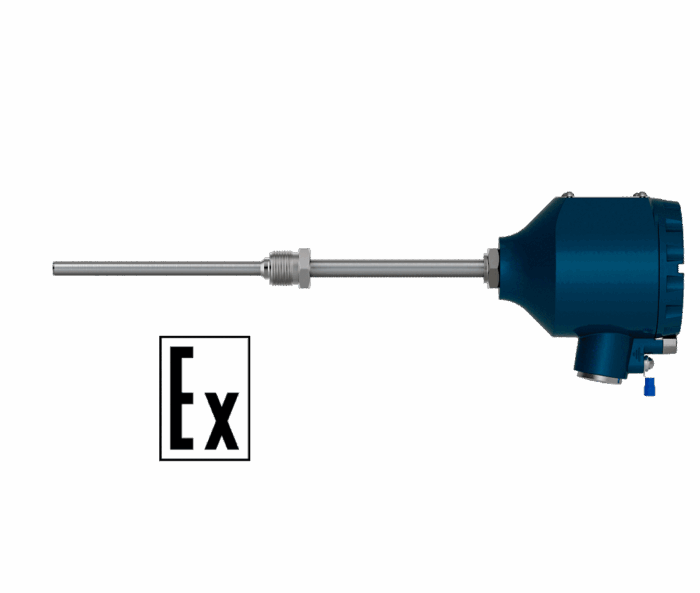

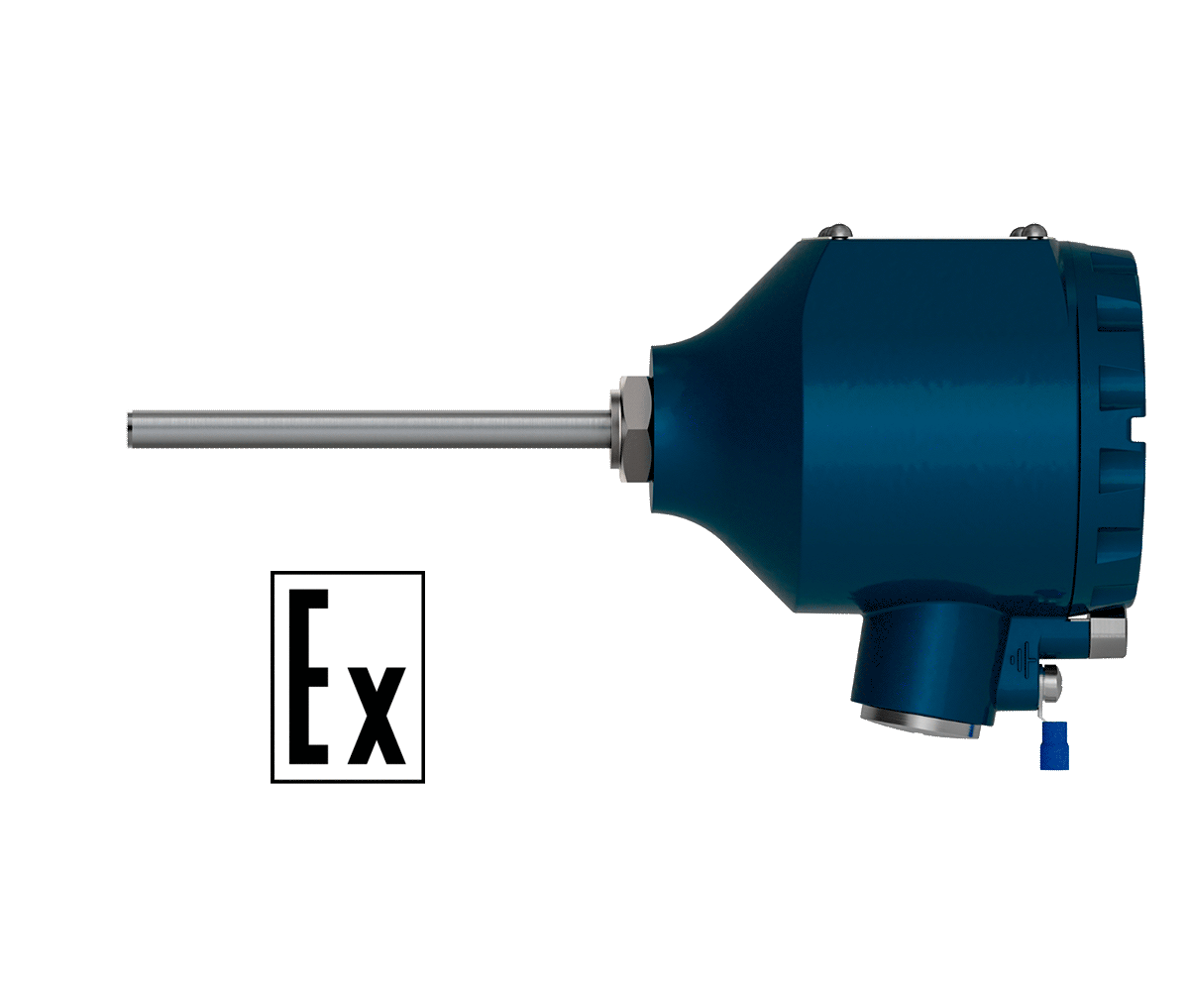

ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD

ВЫБРАТЬ И ЗАКАЗАТЬ

ДТСхх5Д.И предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.

Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ЕАЭС RU C-RU.АA87.В.01016/22 на термометры сопротивления).

Среда измерения

Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

Области применения

Системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.

Особенности ДТСхх5Д.И:

• Тип выхода: аналоговый, многопредельный.
• Диапазон измеряемых температур: –50…+500 °С.
• НСХ: Рt100.
• Выходной сигнал: 4…20 мА, HART (только для Рt100).
• Класс точности: ±0,25 %; ±0,5 %.
• Межповерочный интервал — 2 года.
• Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

Датчики поставляются с транспортной заглушкой; взрывозащищенные кабельные вводы необходимо приобретать отдельно.

Стандартный срок производства – от 6 рабочих дней

Конструктивные исполнения

Конструктивное исполнение	Модель	Параметры	Материал	Длина монтажной части L*, мм
	015	D=8 мм	сталь 12Х18Н10Т	60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	025	D=10 мм
Подвижный штуцер	035	D=8 мм M=20×1,5 мм** S=22 мм
	045	D=10 мм M=20×1,5 мм** S=22 мм
	145	D=6 мм, M=20×1,5 мм** S=22 мм
Подвижный штуцер	055	D=10 мм, M=20×1,5 мм** S=22 мм		80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	065	D=8 мм, M=20×1,5 мм** S=27 мм ɭ =14 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	075	D=10 мм M=20×1,5 мм** S=27 мм ɭ =14 мм
	085	D=10 мм, M=27×2 мм** S=32 мм ɭ =18 мм
Подвижный штуцер	095	D=10 мм, M=20×1,5 мм** S=22 мм		60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
	105	D=8 мм, M=20×1,5 мм** S=27 мм

* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.

Конструктивное исполнение коммутационных головок для ДТСхх5Д.И термосопротивления с выходным сигналом 4…20 мА EXD

ДТСхх5Д.И головка под EХD, металлическая

Резьба под кабельный ввод М20×1,5

Взрывозащищенность датчика

Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в защитную арматуру, загерметизированную эпоксидным компаундом и включением в электрическую цепь преобразователя. Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.

Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013). Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».

Датчик должен применяться с кабельным вводом, который обеспечивает необходимый вид и уровень взрывозащиты и степень защиты оболочки, соответствует требованиям ТР ТС 012/2011 и имеет действующий сертификат. Взрывозащищенный кабельный ввод не входит в комплект поставки датчика.

Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.

Датчик обеспечивает герметичность корпуса при избыточном давлении 2,0 МПа (по ГОСТ31610.0-2014 (IEC 60079-0:2012), ГОСТ IEC 60079-1-2013).

Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
