ДТС9х4 датчик температуры с диэлектрической прочностью изоляции на 6 и 30 кВ
ДТС9х4 датчик температуры с диэлектрической прочностью изоляции на 6 и 30 кВ
| Артикул | Название | Цена с НДС | Наличие | |
|---|---|---|---|---|
| 157974 | ДТС984-РТ100.В3.6.60.ЭС2.Н | 3 025.60₽ | В наличии | |
| 157970 | ДТС914-РТ100.В3.10.120.С1,5.Н | 4 196.80₽ | В наличии | |
| 157975 | ДТС984-РТ100.В3.6.60.ЭС2,5.Н | 3 172.00₽ | В наличии | |
| 157973 | ДТС984-РТ100.В3.6.60.ЭС1,5.Н | 2 879.20₽ | В наличии | |
| 157972 | ДТС914-РТ100.В3.10.120.С2,5.Н | 4 392.00₽ | В наличии | |
| 157971 | ДТС914-РТ100.В3.10.120.С2.Н | 4 294.40₽ | В наличии |
Включены в реестр Минпромторг, реестровая запись 10784067 до 16.02.2031
Датчики температуры ОВЕН ДТС9х4 предназначены для непрерывного измерения температуры обмоток и магнитопровода в сухих трансформаторах. Выпускается в двух модификациях: ДТС914 и ДТС984.
Датчики изготовлены из диэлектрически прочного материала и прошли проверку на аппарате испытания диэлектриков: для модели ДТС984 амплитудой испытательного напряжения 6 кВ и для модели ДТС914 напряжением 30 кВ.

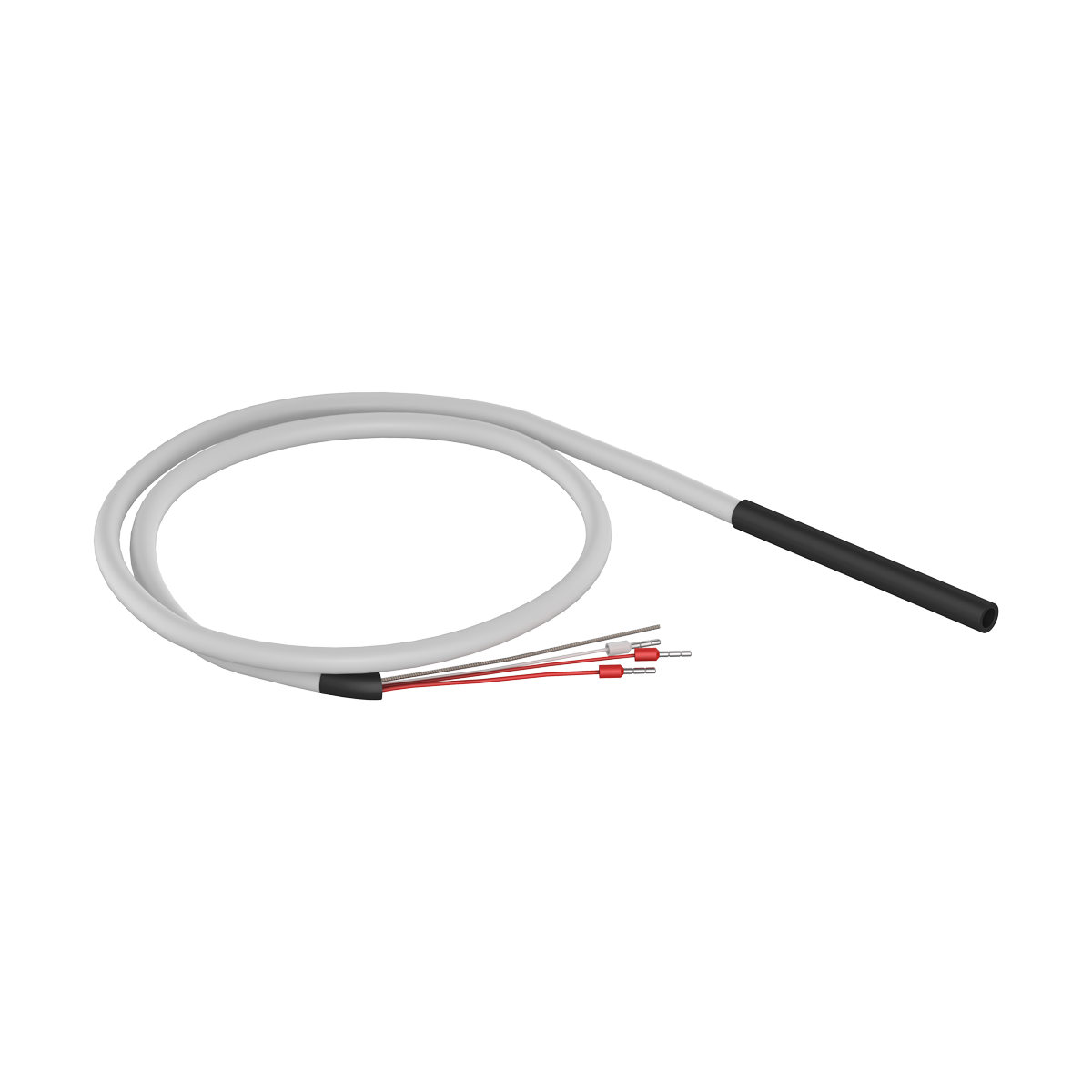

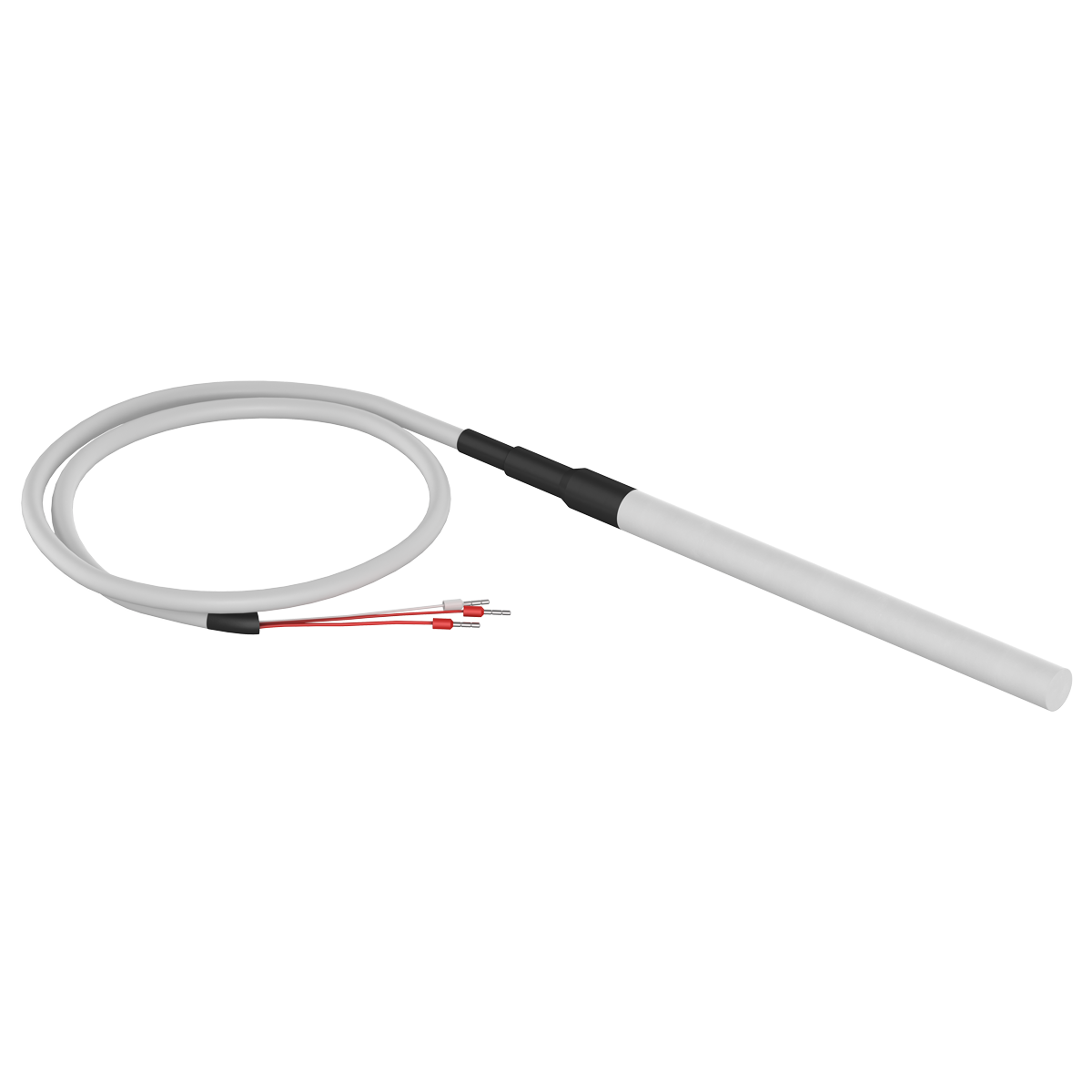

В модели ДТС984 применяется экранированный кабель в силиконовой оболочке, а для изготовления модели ДТС914 применяется кабель только в силиконовой оболочке без экрана – во избежание пробоя на более высоких напряжениях.
Изделия внесены в реестр средств измерения, имеют сертификат СИ, прошли первичную поверку на завод-изготовителе, межповерочный интервал 2 года.
Спецификации
|
Характеристика |
Значение |
|
Диапазон измеряемых температур |
-50…+200 °С (+200 °С – без механической нагрузки, в состоянии покоя) |
|
Рабочая температура эксплуатации кабеля |
-60…+200 °С (+200 °С кратковременно) |
|
Номинальная статическая характеристика (НСХ) по ГОСТ 6651-2009 |
РТ100 |
|
Класс допуска по ГОСТ 6651-2009 |
В |
|
Показатель термической реакции, не более |
30 с |
|
Количество чувствительных элементов (ЧЭ) |
1 шт. |
|
Схема внутренних соединений проводников |
Трехпроводная |
|
Электрическое сопротивление изоляции при напряжении постоянного 100 В при температуре (25±10)°С, не менее |
100 МОм |
|
Электрическое сопротивление изоляции при напряжении постоянного тока 100 В при температуре от +100°С и выше, не менее |
20 МОм |
|
Диэлектрическая прочность внешней изоляции относительно токоведущих частей (выдерживает в течение 1 мин. переменное напряжение частотой 50 Гц) |
ДТС914 – 30 кВ ДТС984 – 6 кВ |
|
Материал защитной арматуры |
ДТС914 – фторопласт-Ф4 ДТС984 – силиконовая резина |
|
Длина кабельного вывода |
От 0,2 до 20 м (по заказу) |
|
Степень защиты согласно ГОСТ 14254-2015 |
IP65 |
|
Средняя наработка на отказ, не менее |
40000 ч |
|
Средний срок службы, не менее |
10 лет |
