Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80 %.
Отличительные особенности:
- С открытым «горячим» спаем.
- Бюджетные и малогабаритные.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

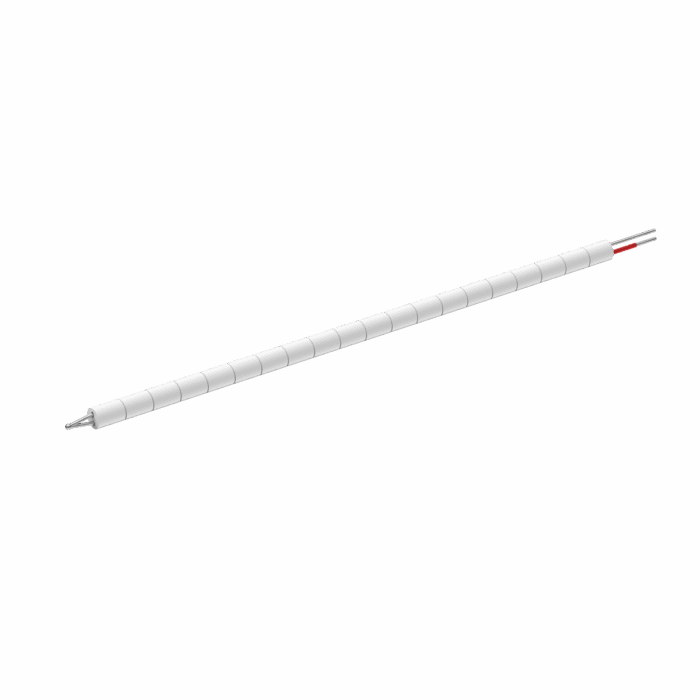

Конструктивное исполнение ОВЕН ДТПК (ХА), ДТПL(ХК)
|
Конструктивное исполнение |
Модель |
Диаметр термо- электрода |
D, мм |
D1, мм |
Тип изоляции |
Диапазон измеряемых температур |
Длина термопары L, м * |
Длина кабельного вывода l, м * |
|
|
011 |
0,3 мм | 1,8 | 2,2 |
нить К11С6 |
ДТПК |
0,2…100, кратно 0,01 м |
– |
|
0,5 мм |
2,2 |
2,6 |
||||||
|
0,7 мм |
2,3 |
2,9 |
||||||
|
1,2 мм |
3,4 |
4,5 |
||||||
|
|
021** |
0,5 |
4,63…5 |
— |
трубка МКРц |
ДТПК |
0,2…20, кратно 0,01 м |
|
|
0,7 |
||||||||
|
|
1,2 |
6,4…7,0 8,0 9,0
|
— |
бусы МКРц
|
– | |||
|
|
3,2 |
6 |
— |
бусы МКРц
|
0,2…2, кратно 0,01 м |
|||
|
|
031** |
0,5 |
4,63 |
2,6 |
трубка МКРц/нить K11C6 |
до 3, кратно 0,01 м
От 3 до 20, кратно 0,01 м |
От 0,2 до 20, кратно 0,1м
0,2 м*** |
|
|
0,7 |
7,0 |
2,9 |
||||||
|
1,2 |
7,0 8,0 9,0 |
4,5 |
бусы МКРц/нить K11C6 |
* Длина термопары L и длина кабельного вывода l выбираются при заказе.
** По заказу возможно изготовление датчика в изоляции из бус МКРц.
*** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуем использовать термопарные кабели ДКТХ, СФКЭ и др. + вилки и розетки термопарных разъемов.
**** Допускается потемнение рабочей части нового термоэлектрического преобразователя ДТП, вызванное тем, что, согласно нормативной документации (МП 28476-16 и ГОСТ 8.338-2002), его поверка производится при температуре, соответствующей верхнему пределу применения термоэлектрического преобразователя.
Технические характеристики
|
Характеристика |
Модель 011 |
Модель 021, 031 |
||
|
Номинальная статическая характеристика |
К(ХА) |
L(ХК) |
К(ХА) |
L(ХК) |
|
Рабочий диапазон измеряемых температур |
–40…+300 °С |
–40…+300 °С |
–40…+1100 °С |
–40…+600 °С |
|
Класс допуска |
1 (для 0,3 мм), 2 |
2 |
2 |
|
|
Показатель тепловой инерции |
не более 3 с |
не более 3 с |
||
